FS IMC-1F1T Quick Start Manual

Industrial poe+ media converter
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
1
V 1 +
P W R

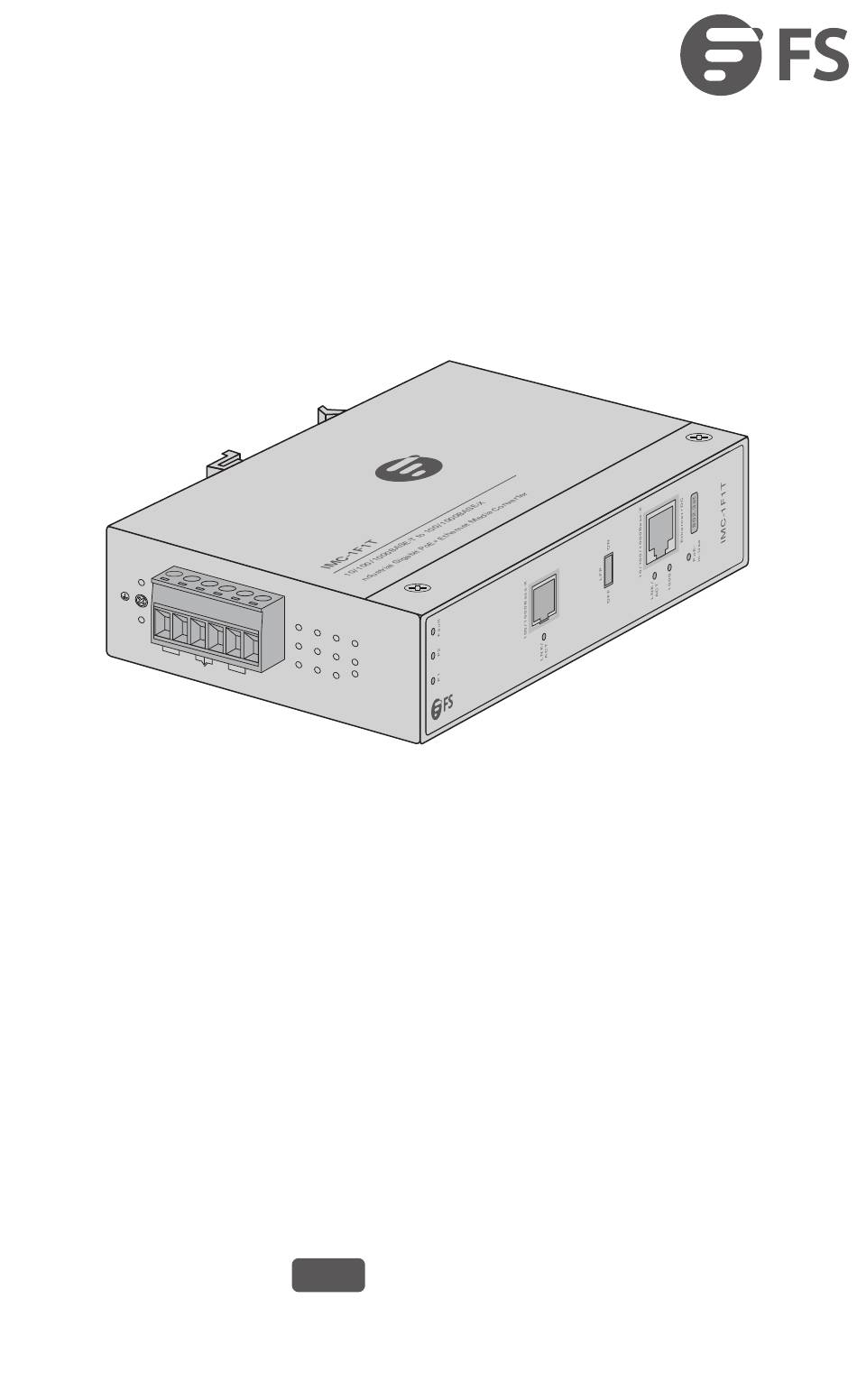

IMC-1F1T
INDUSTRIAL PoE+ MEDIA CONVERTER
INDUSTRIELLER POE+ MEDIENKONVERTER
CONVERTISSEUR DE MÉDIAS PoE+ INDUSTRIEL
産業用 ギガビットPoE+イーサネットメディアコンバ
ーター
Quick Start Guide
Quick-Start Anleitung
Guide de Démarrage Rapide
クイックスタートガイド
M a x
. f a u
l t l o a
d i n g
: 2 4 V
, 1 A
2
3
4
5
6
V 1 -
V 2 +
V 2 -
1
F a u l
t
P W R
D C I
2
n p u t
: 1 2 -
A C I
n p u t
: 2 4 V
V1.0
4 8 V ,
3 A m
, 1 . 5
a x .
A m
a x .

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IMC-1F1T and is the answer not in the manual?

Questions and answers

Related Manuals for FS IMC-1F1T

Summary of Contents for FS IMC-1F1T

  • Page 1 : 2 4 V 3 A m , 1 . 5 a x . a x . IMC-1F1T INDUSTRIAL PoE+ MEDIA CONVERTER INDUSTRIELLER POE+ MEDIENKONVERTER CONVERTISSEUR DE MÉDIAS PoE+ INDUSTRIEL 産業用 ギガビットPoE+イーサネットメディアコンバ ーター Quick Start Guide V1.0...
  • Page 2 Thank you for choosing the Industrial PoE+ Media Converter. This guide is designed to familiarize you with the layout of the media converter and describes how to deploy it in your network. IMC-1F1T 10/100/1000BASE- T to 100/1000BASE-X ndustrial Gigabit PoE+ Ethernet Media Converter...

  • Page 3: Hardware Overview

    Hardware Overview Front Panel Ports RJ45 Ports Description RJ45 10/100/1000Base-T port for Ethernet connection Hot swappable SFP port for 100/1000Base ber connection Front Panel LEDs TP 1000 PoE-in-Use Fault Fiber LNK/ACT TP LNK/ACT LEDs State Description P1/P2 There is power. Fault There is no power.

  • Page 4: Rear Panel

    LEDs State Description The link through the TP port is successfully established. The TP port is actively sending or LNK/ACT Blinking Green receiving data. The TP port is linked down. The TP port is operating at 1000Mbps. TP 1000 The TP port is operating at 10/100Mbps.

  • Page 5: Installation Requirements

    Upper Panel Max. fault loading: 24V, 1A V1+ V1- V2+ V2- DC Input: 12-48V, 3A max. PWR1 Fault PWR2 AC Input: 24V, 1.5A max. Grounding Point Terminal Block Connector Installation Requirements Do not operate it in an area that exceeds an ambient temperature of 75°C.

  • Page 6: Wall Mounting

    Slide the DIN rail mounting clip into the track and check whether the DIN rail mounting clip is tightly on the track. Wall Mounting 1. Remove the DIN rail mounting clip from the converter rst and secure the mounting brackets to the media converter with supplied screws.
  • Page 7 Grounding the Converter M a x . f a u l t l o a d i n g : 2 4 V , 1 A M a x . f a u l t l o a d i n g : 2 4 V , 1 A V 1 +...
  • Page 8 1. Connect one end of an Ethernet cable to the RJ45 port on the media converter. CO N MG MT S5 85 0- 24 XM SY S ID MG MT 2. Connect the other end of the Ethernet cable to a switch, ber NIC or a media converter.

  • Page 9: Connecting The Power

    1. Insert an SFP transceiver into the SFP port on the media converter. 2. Connect one end of a ber optic cable to the SFP transceiver and the other end of the cable to a switch, ber NIC or a media converter.

  • Page 10: Troubleshooting

    Wiring the Fault Alarm Contacts The Fault Alarm Contacts are energized (CLOSE) for normal operation and will OPEN when Fault Alarm Fault failure occurs Contacts Insert the wires into the fault alarm contacts. NOTE: 1. The wire gauge for the terminal block should be in the range of 12~24 AWG.

  • Page 11: Online Resources

    Contact Us https://www.fs.com/contact_us.html Product Warranty FS ensures our customers that for any damage or faulty items due to our workmanship, we will o er a free return within 30 days from the day you receive your goods. This excludes any custom-made items or tailored solutions.
  • Page 12 Vielen Dank, dass Sie sich für die Industrielle PoE+ Medienkonverter entschieden haben. Diese Anleitung soll Sie mit dem Aufbau der Medienkonverter vertraut machen und beschreibt, wie Sie sie in Ihrem Netzwerk einsetzen. IMC-1F1T 10/100/1000BASE- T to 100/1000BASE-X ndustrial Gigabit PoE+ Ethernet Media Converter IMC-1F1T Zubehör...
  • Page 13 Hardware-Übersicht Ports an der Vorderseite RJ45 Ports Beschreibung RJ45 10/100/1000Base-T Port für die Ethernet-Verbindung Hot-Swap-fähiger SFP-Port für 100/1000 Base-Glasfaserverbindung LEDs an der Vorderseite TP 1000 PoE-in-Use Fault Fiber LNK/ACT TP LNK/ACT Status LEDs Beschreibung P1/P2 Strom ist verfügbar. Fault Kein Strom. Die Verbindung über den Glasfaser-Port wurde erfolgreich hergestellt.
  • Page 14 LEDs Status Beschreibung Die Verbindung über den TP-Port wurde erfolgreich hergestellt. Der TP-Port überträgt oder empfängt LNK/ACT Blinkt grün aktiv Daten. Der TP-Port nicht verbunden. Der TP-Port arbeitet mit 1000 Mbps. TP 1000 Der TP-Port arbeitet mit 10/100 Mbps. Der Port liefert Strom über PoE an das Remote-Gerät.
  • Page 15 Oberes Panel Max. fault loading: 24V, 1A V1+ V1- V2+ V2- DC Input: 12-48V, 3A max. PWR1 Fault PWR2 AC Input: 24V, 1.5A max. Erdungspunkt Klemmblock-Anschluss Installationsanforderungen Betreiben Sie das Gerät nicht in einem Bereich, in dem die Umgebungstemperatur 75 °C übersteigt. Der Aufstellungsort sollte gut belüftet sein.
  • Page 16 Schieben Sie den DIN-Schienen-Montageclip in die Schiene und überprüfen Sie, ob der Befestigungsclip fest auf der Schiene sitzt. Wandmontage 1. Entfernen Sie zunächst den DIN-Schienen-Montageclip vom Konverter und befestigen Sie die Montagehalterungen mit den mitgelieferten Schrauben am Medienkonverter. M a x . fa u lt lo a d in g : 2 4 V ,...
  • Page 17 Erdung des Konverters M a x . f a u l t l o a d i n g : 2 4 V , 1 A M a x . f a u l t l o a d i n g : 2 4 V , 1 A V 1 +...
  • Page 18 1. Schließen Sie ein Ende eines Ethernet-Kabels an den RJ45-Port des Medienkonverters an. CO N MG MT S5 85 0- 24 XM SY S ID MG MT 2. Schließen Sie das andere Ende des Ethernet-Kabels an einen Switch, eine Glasfaser-Netzwerkkarte oder einen Medienkonverter HINWEIS: Stellen Sie sicher, dass die angeschlossenen Netzwerkgeräte MDI/MDI-X unterstützen.

  • Page 19: Anschließen Der Stromversorgung

    1. Verbinden Sie einen SFP-Transceiver mit dem SFP-Port des Medienkonverters. 2. Schließen Sie ein Ende eines LWL-Kabels an den SFP-Transceiver und das andere Ende des Kabels an einen Switch, eine Glasfaser-Netzwerkkarte oder einen Medienkonverter HINWEIS: Vergewissern Sie sich vor dem Anschluss an andere Switches, Workstations oder Medienkonverter, dass beide Seiten des SFP-Transceivers vom gleichen Typ sind.

  • Page 20: Fehlerbehebung

    Verdrahtung der Störmeldekontakte Die Störmeldekontakte sind bei normalem Betrieb unter Spannung (CLOSE) und werden bei einem Fehler geö net (OPEN). Störmeldekontakte Störung Stecken Sie die Drähte in die Störmeldekontakte. HINWEIS: 1. Der Drahtquerschnitt für den Anschluss-Klemmblock sollte im Bereich von 12~24 AWG liegen. 2.
  • Page 21 Hilfecenter https://www.fs.com/de/service/fs_support.html Kontakt https://www.fs.com/de/contact_us.html Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen.
  • Page 22 Nous vous remercions d'avoir choisi le convertisseur de média Ethernet PoE+ Industriel. Ce guide est conçu pour vous familiariser avec la con guration du convertisseur de média et décrit comment procéder à son déploiement. IMC-1F1T 10/100/1000BASE- T to 100/1000BASE-X ndustrial Gigabit PoE+ Ethernet Media Converter IMC-1F1T...

  • Page 23: Présentation Du Matériel

    Présentation du Matériel Ports du Panneau Frontal RJ45 Ports Description RJ45 Port 10/100/1000Base-T pour connexion Ethernet Port SFP remplaçable à chaud pour connexion bre 100/1000Base LED du Panneau Frontal TP 1000 PoE-in-Use Fault Fiber LNK/ACT TP LNK/ACT État Description P1/P2 Allumé...

  • Page 24: Panneau Arrière

    État Description La liaison via le port TP est établie Allumé avec succès. Le port TP est en cours de LNK/ACT Vert clignotant transmission ou de réception de données. Le port TP est hors service. Éteint Allumé Le port TP fonctionne à 1000Mbps. TP 1000 Le port TP fonctionne à...

  • Page 25: Panneau Supérieur

    Panneau Supérieur Max. fault loading: 24V, 1A V1+ V1- V2+ V2- DC Input: 12-48V, 3A max. PWR1 Fault PWR2 AC Input: 24V, 1.5A max. Point de Mise à la Terre Connecteur du Bornier Conditions d'Installation Ne pas installez l'appareil dans un endroit où la température ambiante est supérieure à...

  • Page 26: Fixation Murale

    Faites glisser le crochet de montage du rail DIN dans le rail et véri ez qu'il est bien placé sur le rail. Fixation Murale 1. Retirez d'abord le crochet de montage sur rail DIN du convertisseur et xez les supports de montage au convertisseur de média à...
  • Page 27 Mise à la Terre du Convertisseur M a x . f a u l t l o a d i n g : 2 4 V , 1 A M a x . f a u l t l o a d i n g : 2 4 V , 1 A...
  • Page 28 1. Connectez une extrémité d'un câble Ethernet au port RJ45 du convertisseur de média. CO N MG MT S5 85 0- 24 XM SY S ID MG MT 2. Connectez l'autre extrémité du câble Ethernet à un commutateur, à une carte d'interface réseau en bre optique ou à...

  • Page 29: Branchement De L'alimentation

    1. Insérez un émetteur-récepteur SFP dans le port SFP. 2. Connectez une extrémité d'un câble à bre optique à l'émetteur-récepteur SFP et l'autre extrémité du câble à un commutateur, une carte d'interface réseau à bre optique ou un convertisseur de média. NOTE : Avant de connecter d'autres commutateurs, postes de travail ou convertisseurs de média, assurez-vous que les deux côtés de...

  • Page 30: Dépannage

    Câblage des Contacts d'Alarme de Défaillance Les contacts d'alarme de défaillance sont alimentés (FERMÉS) en fonctionnement normal et s'OUVRIRONT Contacts d'alarme Panne en cas de défaillance. de défaillance Insérez les ls dans les contacts d'alarme de défaillance. NOTE : 1. Le calibre des ls du bornier doit être entre 12 et 24 AWG. 2.
  • Page 31 Contactez-nous https://www.fs.com/fr/contact_us.html Garantie des Produits FS garantit à ses clients que tout article endommagé ou défectueux en raison de sa fabrication pourra être retourné gratuitement dans un délai de 30 jours à compter de la date de réception de la marchandise. Cette garantie ne s'applique pas aux articles fabriqués sur mesure ou aux solutions personnalisées.
  • Page 32 イントロダクション このたびは、産業用 ギガビットPoE+イーサネットメディアコン バーターをお買いあげいただき、誠にありがとうございます。 本ガイドは、産業用 ギガビットPoE+イーサネットメディアコン バーターの概要とネットワークへの導入方法について説明します。 IMC-1F1T 10/100/1000BASE- T to 100/1000BASE-X ndustrial Gigabit PoE+ Ethernet Media Converter IMC-1F1T アクセサリー ウォールマウントキット x� 注：付属品の図は参考用です。...
  • Page 33 ハードウェアの概要 フロントパネルのポート RJ45 ポート 説明 ��/���/����Base-Tポート。イーサネット接続に使用。 RJ45 ���/����Baseの光ファイバー接続に使用するホット スワップ対応のSFPポート。 フロントパネルのLED TP 1000 PoE-in-Use Fault Fiber LNK/ACT TP LNK/ACT 状態 説明 点灯 電源が入っています。 P1/P2 点灯 電源が入っていません。 Fault ファイバーポートからのリンクが正常に 点灯 確立されています。 ファイバーポートでデータの送受信が行 点滅 (緑) Fiber われています。 LNK/ACT ファイバーポートでリンクが確立されて 消灯 いません。...
  • Page 34 状態 説明 点灯 TPポートからのリンクが正常に確立され ています。 点滅 (緑) TPポートでデータの送受信が行われてい ます。 LNK/ACT 消灯 TPポートでリンクが確立されていません。 点灯 TPポートが1000 Mbpsで通信しています。 消灯 TP 1000 TPポートが10/100 Mbpsで通信してい ます。 ポートがリモートデバイスにPoE給電し 点灯 ています。 ポートがリモートデバイスにPoE給電し PoE-in-Use 消灯 ていません。 フロントパネル (DIPスイッチ) DIPスイッチ 名称 説明 DIPスイッチ LFP機能 (有効/無効)設定 リアパネル DINレールマウントクリップ...
  • Page 35 アッパーパネル Max. fault loading: 24V, 1A V1+ V1- V2+ V2- DC Input: 12-48V, 3A max. PWR1 Fault PWR2 AC Input: 24V, 1.5A max. 接地点 ターミナルブロックコネクタ 設置要件 周囲温度が75℃を超える場所では使用しないでください。 設置場所は換気をよくしてください。 危険な状態を避けるため、メディアコンバーターが水平で 安定していることを確認してください。 設置場所には、水漏れや水滴、ひどい結露や湿気がないよ うにしてください。 メディアコンバーターの設置 DINレールマウント...
  • Page 36 DINレールマウントクリップをレールにスライドさせ、レールに しっかり固定されていることを確認します。 ウォールマウント 1.まずメディアコンバーターからDINレールマウントクリップを 取り外し、付属のネジを使ってマウントブラケットをメディアコ ンバーターに固定します。 M a x . fa u lt lo a d in g : 2 4 V , V 1 + V 1 - V 2 + V 2 - P W R 1 A la r m P W R 2 D C In p u t : 1...
  • Page 37 メディアコンバーターの接地 M a x . f a u l t l o a d i n g : 2 4 V , 1 A M a x . f a u l t l o a d i n g : 2 4 V , 1 A V 1 +...
  • Page 38 1.イーサネットケーブルをメディアコンバーターのRJ45ポートに 接続します。 CO N MG MT S5 85 0- 24 XM SY S ID MG MT 2.イーサネットケーブルのもう一方の端をスイッチ、光ファイバ ーNICまたはメディアコンバーターに接続します。 注：接続するネットワーク機器がMDI/MDI-Xに対応していることを 確認してください。対応していない場合は、Cat 5/5e/6クロスケーブ ルを使用してください。 SFPポートの接続 M a x . f a u l t l o a d i n g : 2 4 V , 1 A V 1 + V 1 -...
  • Page 39 1.SFP光モジュールをメディアコンバーターのSFPポートに挿入し ます。 2.光ファイバーパッチケーブルの一端をSFP光モジュールに接続 し、ケーブルのもう一端をスイッチ、光ファイバーNICまたはメ ディアコンバーターに接続します。 注：1.メディアコンバーターの電源を切らずに、SFP光モジュールを SFPポートに挿入することができます。 2.他のスイッチ、ワークステーション、またはメディアコンバーター に接続する前に、両方のSFP光モジュールが同じタイプであることを 10 0G 確認してください。 Bre ako ut 電源の接続 Max. fault loading: 24V, 1A V1+ V1- V2+ V2- DC Input: 12-48V, 3A max. PWR1 Fault PWR2 AC Input: 24V, 1.5A max. 1.プラスとマイナスの DC 電源コードを図の電源1の1と2、または 電源2の5と6に差し込みます。...
  • Page 40 故障警報接点の配線 故障警報接点は、 通常動作時には 通電(閉じる状態)され、 故障が発生 故障警報接点 すると開きます。 故障 故障警報接点にワイヤーを差し込みます。 注：1.端子のワイヤーゲージは12から24AWGの範囲でなければなりま せん。 2.アラームリレー回路は、最大24V、1Aを受け入れることができます。 トラブルシューティング 各ポートのLEDが点灯しない メディアコンバーターのケーブル接続を確認してください。 パフォーマンスの低下 パートナーデバイスのデュプレックスモードを確認してください。 メディアコンバーターは通常、オートネゴシエーションモードで 動作します。 パートナーデバイスが半二重通信に設定されている 場合、パフォーマンスが低下します。 各ポートのLEDは点灯しているが、トラフィックが 不規則 接続デバイスが専用の全二重通信に設定されていないか確認して ください。 デバイスによっては、物理スイッチまたはソフトウェ アスイッチを使用してデュプレックスモードを変更します。 オー トネゴシエーションは、このタイプの全二重設定を認識しない場 合があります。...
  • Page 41 メディアコンバーターがネットワークに接続されていな い以下の項目を確認してください。 ・ メディアコンバーターの各ポートのLED ・ ケーブルが正しく取り付けられているか ・ ケーブルのタイプが正しいか 確認が完了した状態で電源を切り、 しばらく時間をおいてからも う一度電源を入れてください。 オンラインリソース ダウンロード https://www.fs.com/jp/products_support.html ヘルプセンター https://www.fs.com/jp/service/fs_support.html お問い合わせ https://www.fs.com/jp/contact_us.html 製品保証 FSは、カスタム製品又はカスタムソリューションを除き、当社の 過失による製品の破損や不良品があった場合、お客様が製品を受 け取った日から30日以内に無料で返品、交換をすることを保証し ます。 製品保証: 本製品は、材料または製造上の欠陥に対して2年 間の限定保証を提供します。保証の詳細については, 下記の URLをご参照ください。 https://www.fs.com/jp/policies/warranty.html 返品/交換: 返品/交換を希望される場合、返品方法について は下記のURLをご参照ください。 https://www.fs.com/jp/policies/day_return_policy.html...

  • Page 42: Compliance Information

    Compliance Information Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio...
  • Page 43 FS.COM GmbH hereby declares that this device is in compliance with the Directive 2014/30/EU,2011/65/EU and (EU)2015/863. A copy of the EU Declaration of Conformity is available at www.fs.com/company/quality_control.html. Die FS.COM GmbH erklärt hiermit, dass dieses Gerät mit der Richtlinie 2014/30/EU, 2011/65/EU und (EU)2015/863 konform ist.

  • Page 44: Waste Electrical And Electronic Equipment (Weee)

    Do not dispose of WEEE as unsorted municipal wasteand have to collect such WEEE separately. Caution shock hazard, disconnect all power sources. Attention risque d'électrocution, déconnectez toutes les sources d'alimentation. Q.C. PASSED Copyright © 2023 FS.COM All Rights Reserved.
