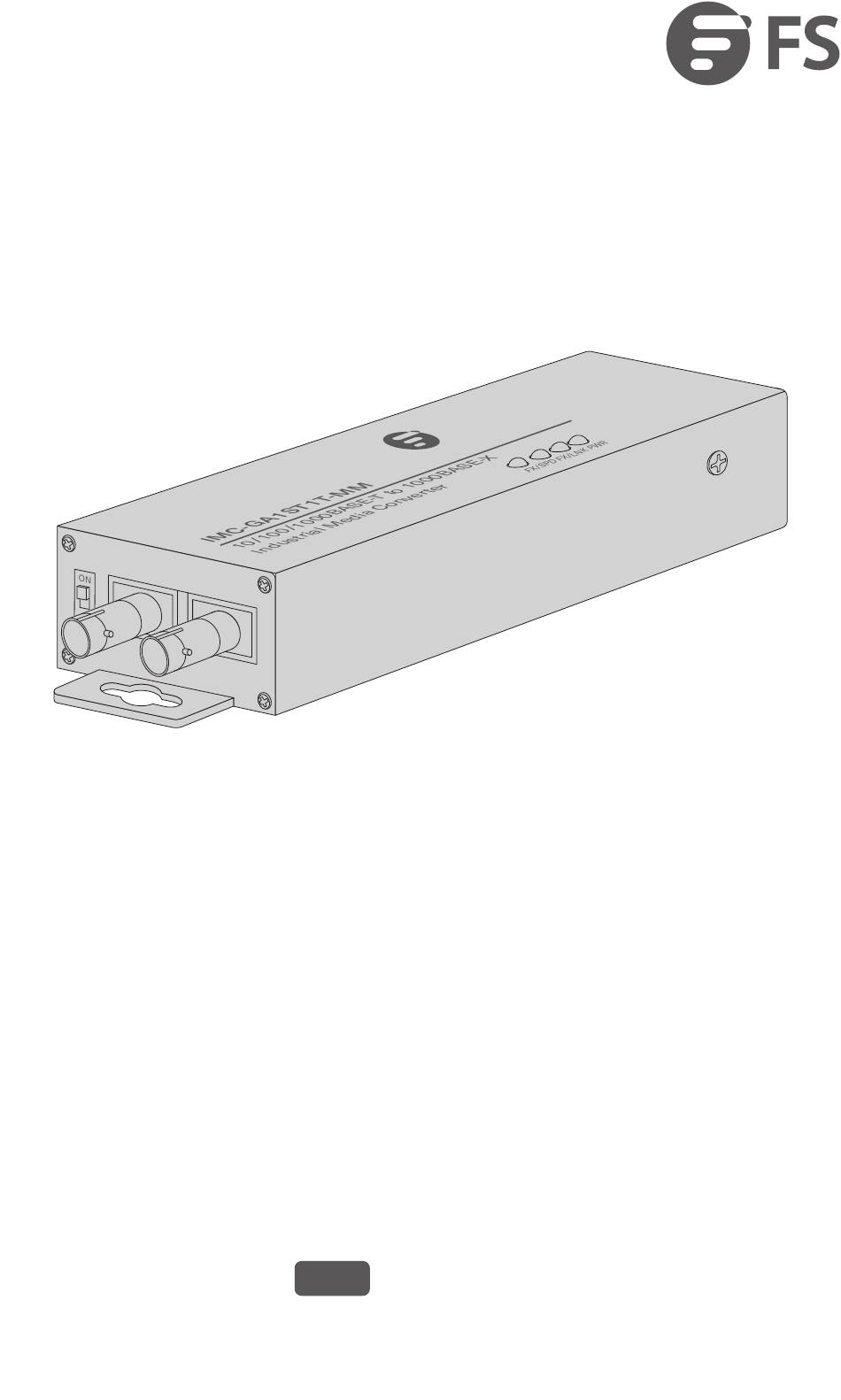

- Page 1 IMC-GA1ST1T-MM MINI INDUSTRIAL ETHERNET MEDIA CONVERTER INDUSTRIELLER MINI ETHERNET MEDIENKONVERTER CONVERTISSEUR DE MÉDIA ETHERNET INDUSTRIEL MINI ミニ産業用イーサネットメディアコンバータ Quick Start Guide V1.0 Quick-Start Anleitung Guide de Démarrage Rapide クイックスタートガイド...
- Page 2 Introduction Thank you for choosing the media converter. This guide is designed to familiarize you with the layout of the media converter and describes how to deploy it in your network. IMC-GA1ST1T-MM Accessory Power Adapter x1 NOTE: The power adapter will be packed according to the plug standard of di erent regions.
-
Page 3: Hardware Overview
Hardware Overview Ports LNK/ACT RJ45 Ports Description 10/100/1000Base-T RJ45 port for Ethernet connection RJ45 ST port for duplex ST multimode ber connection LEDs IMC-GA1ST1T-MM 10/100/1000BASE-T to 1000BASE-X Industrial Media Converter FX/SPD FX/LNK PWR FX/SPD FX/LNK... - Page 4 LNK/ACT SPD LNK/ACT LEDs State Description The twisted pair is connected well, but there is no data transmission. LNK/ACT Blinking The port is sending or receiving data. The port is operating at 1000Mbps (TP). The port is operating at 10M/ 100Mbps(TP).
-
Page 5: Dip Switch
DIP Switch LFP function Function State Description Disable LFP function Enable Installation Requirements Do not operate it in an area that exceeds an ambient temperature of 75°C. The installation site should be well-ventilated. Make sure that the media converter is level and stable to avoid any hazardous conditions. -
Page 6: Mounting The Converter
Mounting the Converter Wall Mounting IMC-GA1ST1T-MM 10/100/1000BASE-T to 1000BASE-X Industrial Media Converter FX/SPD FX/LNK PWR The media converter can be xed tightly on the wall with two screws (self-prepared). -
Page 7: Grounding The Media Converter
Grounding the Media Converter 1. Connect one end of the grounding cable to a proper earth ground, such as the rack in which the converter is mounted. 2. Secure the grounding lug to the grounding point with the screw and washers. CAUTION: The earth connection must not be removed unless all supply connections have been disconnected. - Page 8 Connecting the RJ45 Port 1. Connect an Ethernet cable to the RJ45 port of the media converter. NOTE: To achieve 1000M, a Cat 6 or higher cable is required. 2. Connect the other end of the Ethernet cable to a network device (switch, IP camera, PLC, etc.).
- Page 9 Connecting the ST Port Connect a ber optic cable to the ST port and the other end of the cable to the ber network. TX and RX must be paired at both ends. NOTE: The media converter is installed with the ST port by default. Please verify whether the ST cable matches the converter (single mode or multimode).
-
Page 10: Connecting To The Power
Connecting to the Power 1. Loosen the wire-clamp screws and insert positive and negative DC power wires into the terminal block. 2. Tighten the wire-clamp screws to prevent the wires from loosening. 3. Connect the terminal block to the media converter. 4. -
Page 11: Troubleshooting
Troubleshooting The per Port LED Is Not Lit Check the cable connection of the media converter. Performance Is Bad Check the speed duplex mode of the partner device. The media converter usually runs in auto-negotiation mode. If the partner is set to half duplex, the performance will be poor. Per Port LED Is Lit, but the Tra c Is Irregular Check that the attached device is not set to dedicate full duplex. -
Page 12: Online Resources
Contact Us Product Warranty FS ensures our customers that for any damage or faulty items due to our workmanship, we will o er a free return within 30 days from the day you receive your goods. This excludes any custom-made items or tailored solutions. - Page 13 Vielen Dank, dass Sie sich für den Medienkonverter entschieden haben. Diese Anleitung soll Sie mit dem Aufbau des Medienkonverters vertraut machen und beschreibt, wie Sie ihn in Ihrem Netzwerk einsetzen. IMC-GA1ST1T-MM Zubehör Netzadapter x1 HINWEIS: Der Netzadapter wird entsprechend der Steckernorm der verschiedenen Länder und Regionen verschickt.
- Page 14 Hardware-Übersicht Port LNK/ACT RJ45 Ports Beschreibung 10/100/1000Base-T RJ45-Port für die RJ45 Ethernet-Verbindung ST-Port für Duplex-ST-Multimode-Glasfaseranschluss LEDs IMC-GA1ST1T-MM 10/100/1000BASE-T to 1000BASE-X Industrial Media Converter FX/SPD FX/LNK PWR FX/SPD FX/LNK...
- Page 15 LNK/ACT SPD LNK/ACT LEDs Status Beschreibung Das Twisted-Pair-Kabel ist korrekt angeschlossen, aber es ndet keine Datenübertragung statt. LNK/ACT Der Port sendet oder empfängt Blinkt gerade Daten. Der Port läuft mit 1000M (TP). Der Port läuft mit 10M/100M (TP). Der Port läuft mit 1000M (FX). FX/SPD Der Port läuft mit 10M/100M (FX).
-
Page 16: Dip-Schalter
DIP-Schalter LFP-Funktion Funktion Status Beschreibung Deaktiviert LFP-Funktion Aktiviert Installationsvoraussetzungen Betreiben Sie das Gerät nicht in einem Bereich, in dem die Umgebungstemperatur 75 °C übersteigt. Der Aufstellungsort sollte gut belüftet sein. Stellen Sie sicher, dass der Medienkonverter eben und stabil ist, um gefährliche Situationen zu vermeiden. Der Aufstellungsort muss frei von austretendem oder tropfendem Wasser, starkem Tau und Feuchtigkeit sein. - Page 17 Montage des Konverters Wandmontage IMC-GA1ST1T-MM 10/100/1000BASE-T to 1000BASE-X Industrial Media Converter FX/SPD FX/LNK PWR Der Medienkonverter kann mit zwei Schrauben (nicht im Lieferumfang enthalten) fest an der Wand befestigt werden.
- Page 18 Erdung des Medienkonverters 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem der Konverter montiert ist. 2. Befestigen Sie die Erdungslasche mit der Schraube und den Unterlegscheiben an dem Erdungspunkt. ACHTUNG: Die Erdungsverbindung darf erst dann entfernt werden, wenn alle Stromversorgungsanschlüsse getrennt wurden.
- Page 19 Anschließen des RJ45-Ports 1. Schließen Sie ein Ethernet-Kabel an den RJ45-Port des Medienkonverters an. HINWEIS: Um 1000M zu erreichen, ist ein Kabel der Kategorie 6 oder höher erforderlich. 2. Schließen Sie das andere Ende des Ethernet-Kabels an ein Netzwerkgerät (Switch, IP-Kamera, SPS usw.) an.
- Page 20 Anschließen des ST-Ports Schließen Sie ein Glasfaserkabel an den ST-Port und das andere Ende des Kabels an das Glasfasernetz an. TX und RX müssen an beiden Enden gepaart sein. HINWEIS: Der Medienkonverter ist standardmäßig mit dem ST-Port installiert. Bitte prüfen Sie, ob das ST-Kabel zum Konverter passt (Singlemode oder Multimode).
-
Page 21: Anschluss Der Stromversorgung
Anschluss der Stromversorgung 1. Lösen Sie die Schrauben der Drahtklemmen und stecken Sie die positiven und negativen DC-Stromkabel in den Anschluss-Klemmblock. 2. Ziehen Sie die Schrauben der Drahtklemmen fest, damit sich die Drähte nicht lockern können. 3. Schließen Sie den Anschluss-Klemmblock an den Medienkonverter an. -
Page 22: Fehlerbehebung
4. Stecken Sie das andere Ende des Netzteils in die Stromquelle und überprüfen Sie, ob die Power-LED au euchtet. Fehlerbehebung Ein Port-LED leuchtet nicht Überprüfen Sie die Kabelverbindung des Konverters. Die Leistung ist schlecht Überprüfen Sie die Geschwindigkeit und den Duplexmodus des angeschlossenen Geräts. - Page 23 Kontakt https://www.fs.com/de/contact_us.html Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen.
- Page 24 Nous vous remercions d'avoir choisi le convertisseur de média. Ce guide est conçu pour vous familiariser avec la con guration du convertisseur de média et décrit comment procéder à son déploiement. IMC-GA1ST1T-MM Accessoires Adaptateur d'Alimentation x1 NOTE: L’adaptateur d'alimentation est emballé conformément à la norme de prise de di érents pays et régions.
-
Page 25: Présentation Du Matériel
Présentation du Matériel Ports LNK/ACT RJ45 Ports Description Port RJ45 10/100/1000Base-T pour connexion RJ45 Ethernet Port ST pour connexion bre optique multimode ST duplex IMC-GA1ST1T-MM 10/100/1000BASE-T to 1000BASE-X Industrial Media Converter FX/SPD FX/LNK PWR FX/SPD FX/LNK... - Page 26 LNK/ACT SPD LNK/ACT Status Description La paire torsadée est bien connectée, mais il n’y a pas de transmission de Activé données. LNK/ACT Le port envoie ou reçoit des Clignotant données. Le port fonctionne à 1000M (TP). Activé Le port fonctionne à 10M/100M (TP). Éteint Activé...
-
Page 27: Interrupteur Dip
Interrupteur DIP Fonction LFP Fonction Status Description Désactivation Fonction LFP Activation Conditions d'Installation Ne l’utilisez pas dans une zone dont la température ambiante dépasse 75 °C. Le site d’installation doit être bien ventilé. Assurez-vous que le convertisseur de média est de niveau et stable pour éviter toute condition dangereuse. -
Page 28: Fixation Murale
Installation du Convertisseur Fixation Murale IMC-GA1ST1T-MM 10/100/1000BASE-T to 1000BASE-X Industrial Media Converter FX/SPD FX/LNK PWR Le convertisseur de média peut être xé fermement au mur à l’aide de deux vis (préparées par l’utilisateur). - Page 29 Mise à la Terre du Convertisseur 1. Connectez une extrémité du câble de mise à la terre à une mise à la terre appropriée, telle que le rack dans lequel le convertisseur est monté. 2. Fixez la cosse de mise à la terre au point de mise à la terre du convertisseur de média à...
- Page 30 Connexion du port RJ45 1. Connectez une extrémité d'un câble Ethernet au port RJ45 du convertisseur de média. NOTE : Pour atteindre 1000M, un câble Cat6 ou supérieur est nécessaire. 2. Connectez l’autre extrémité du câble Ethernet à un périphérique réseau (switch, caméra IP, API, etc.).
- Page 31 Connexion du Port ST Connectez un câble à bre optique au port ST et l’autre extrémité du câble au réseau de bre optique. TX et RX doivent être appariés aux deux extrémités. NOTE : Le convertisseur de média est installé avec le port ST par défaut.
-
Page 32: Branchement De L'alimentation
Branchement de l'Alimentation 1. Desserrez les vis du serre- l et insérez les ls d’alimentation DC positifs et négatifs dans le bornier. 2. Serrez les vis du serre- l pour éviter que les ls ne se desserrent. 3. Connectez le bornier au convertisseur de média. 4. -
Page 33: Dépannage
Dépannage L'indicateur LED du Port n'est pas Allumé Véri ez la connexion du câble du convertisseur. La Performance est Mauvaise Véri ez la vitesse et le mode duplex de l'appareil connecté. Le convertisseur fonctionne généralement en mode auto-négoci- ation. Si l'appareil connecté est réglé en mode half duplex, les performances ne seront pas bonnes. - Page 34 Contactez-nous https://www.fs.com/fr/contact_us.html Garantie des Produits FS garantit à ses clients que tout article endommagé ou défectueux en raison de sa fabrication pourra être retourné gratuitement dans un délai de 30 jours à compter de la date de réception de la marchandise. Cette garantie ne s'applique pas aux articles fabriqués sur mesure ou aux solutions...
- Page 35 イントロダクション この度はこのメディアコンバータをお選びいただき、誠にあり がとうございます。このガイドでは、メディアコンバータのレ イアウトを理解し、ネットワークへの導入方法を説明するもの です。 IMC-GA1ST1T-MM アクセサリー 電源アダプタ x1 注: 電源アダプターは、異なる国や地域のプラグ規格に 従って梱包されています。イラストと異なる場合があり ますので、ご了承ください。...
- Page 36 ハードウェア概要 ポート LNK/ACT RJ45 ポート 説明 イーサネット接続用��/���/����Base-T RJ��ポ ート RJ45 デュプレックスSTマルチモードファイバ接続用 STポート IMC-GA1ST1T-MM 10/100/1000BASE-T to 1000BASE-X Industrial Media Converter FX/SPD FX/LNK PWR FX/SPD FX/LNK...
- Page 37 LNK/ACT SPD LNK/ACT 状態 説明 ツイストペアはうまく接続されている 点灯 が、データ伝送は行われていません。 LNK/ACT 点減 ポートがデータを送受信しています。 点灯 ポートは����M (TP)で動作しています。 消灯 ポートは��M/���M (TP)で動作しています。 点灯 ポートは����M (FX)で動作しています。 消灯 ポートは��M/���M (FX)で動作しています。 FX/SPD 光ファイバケーブルはうまく接続されてい 点灯 るが、データ伝送が行われていません。 FX/LNK 点減 ポートがデータを送受信しています。 点灯 デバイスに電源が入ります。...
- Page 38 DIPスイッチ LFP機能 機能 状態 説明 閉 無効 LFP機能 開 有効 インストール条件 周囲温度が��℃を超える場所では使用しないでください。 設置場所は換気の良い場所にしてください。 危険な状態を避けるため、メディアコンバータが水平で安 定していることを確認してください。 設置場所には、水漏れや水滴、激しい露、湿気がないよう にしてください。...
- Page 39 コンバーターの取り付け 壁掛け IMC-GA1ST1T-MM 10/100/1000BASE-T to 1000BASE-X Industrial Media Converter FX/SPD FX/LNK PWR メディアコンバーターは�本のネジ（自作）で壁にしっかりと 固定できます。...
- Page 40 メディアコンバータの接地 �. 接地ケーブルの一端を、コンバータがマウントされているラ ックなどの適切な大地アースに接続します。 �. 接地ラグをネジとワッシャーで接地点に固定します。 注意：すべての電源接続が切断されていない限り、アー ス接続を取り外してはなりません。...
- Page 41 RJ��ポートの接続 �. メディアコンバータのRJ��ポートにイーサネットケーブル を接続します。 注：����Mを達成するには、Cat �以上のケーブルが必 要です。 �. イーサネットケーブルのもう一方の端をネットワークデバイ ス（スイッチ、IPカメラ、PLCなど）に接続します。...
- Page 42 STポートの接続 STポートに光ファイバケーブルを接続し、ケーブルのもう一方 の端をファイバネットワークに接続します。TXとRXは両端で ペアになっている必要があります。 注：メディアコンバータはデフォルトでSTポートに取 り付けられています。STケーブルがコンバータに合っ ているかどうか（シングルモードかマルチモードか）を 確認してください。...
- Page 43 電源の接続 �. ワイヤークランプのネジを緩め、プラスとマイナスのDC電 源線を端子台に挿入します。 �. ワイヤーが緩まないようにワイヤークランプのネジを締めま す。 �. 端子台をメディアコンバーターに接続します。 �. 電源アダプターのもう一方の端を電源に差し込み、電源LED が点灯することを確認します。...
- Page 44 トラブルシューティング ポートLEDが点灯しない メディアコンバータのケーブル接続を確認してください。 パフォーマンスが悪い 対象デバイスの速度デュプレックスモードを確認してください 。メディアコンバータは通常、オートネゴシエーションモード で動作します。パートナーが半二重に設定されている場合、パ フォーマンスが低下します。 ポートごとのLEDは点灯しているが、トラフィックが不規則で ある 接続されたデバイスが全二重専用に設定されていないか確認し てください。デバイスによっては、物理的まだソフトウェア上 のスイッチでデュプレックスモードを変更するものがあります 。オートネゴシエーションは、このタイプの全二重設定を認識 しない場合があります。 メディアコンバータがネットワークに接続しない メディアコンバータのポートLEDを確認してください。ケーブ ルが正しく取り付けられているか確認してください。ケーブル が正しいタイプであることを確認してください。電源を切って ください。しばらくしてから、再度電源を入れてください。...
- Page 45 オンラインリソース ダウンロード https://www.fs.com/jp/products_support.html ヘルプセンター https://www.fs.com/jp/service/fs_support.html お問い合わせ https://www.fs.com/jp/contact_us.html 製品保証 FSでは、弊社の製造技術による破損や不良品については、製品 をお受け取りになった日から��日以内であれば、無料で返品を 承ります。ただし、これにはカスタム製品やオーダーメイドは 含まれません。 保証：この製品は、材料または製造上の欠陥に対して �年間の限定保証を提供します。保証の詳細について は、次のサイトでご確認ください： https://www.fs.com/jp/policies/warranty.html 返品：返品したい場合は、返品方法に関する情報が次 のサイトにご覧ください： https://www.fs.com/jp/policies/day_return_policy.html...
- Page 46 Q.C.PASSED Copyright © 2024 FS.COM All Rights Reserved. 9980...
