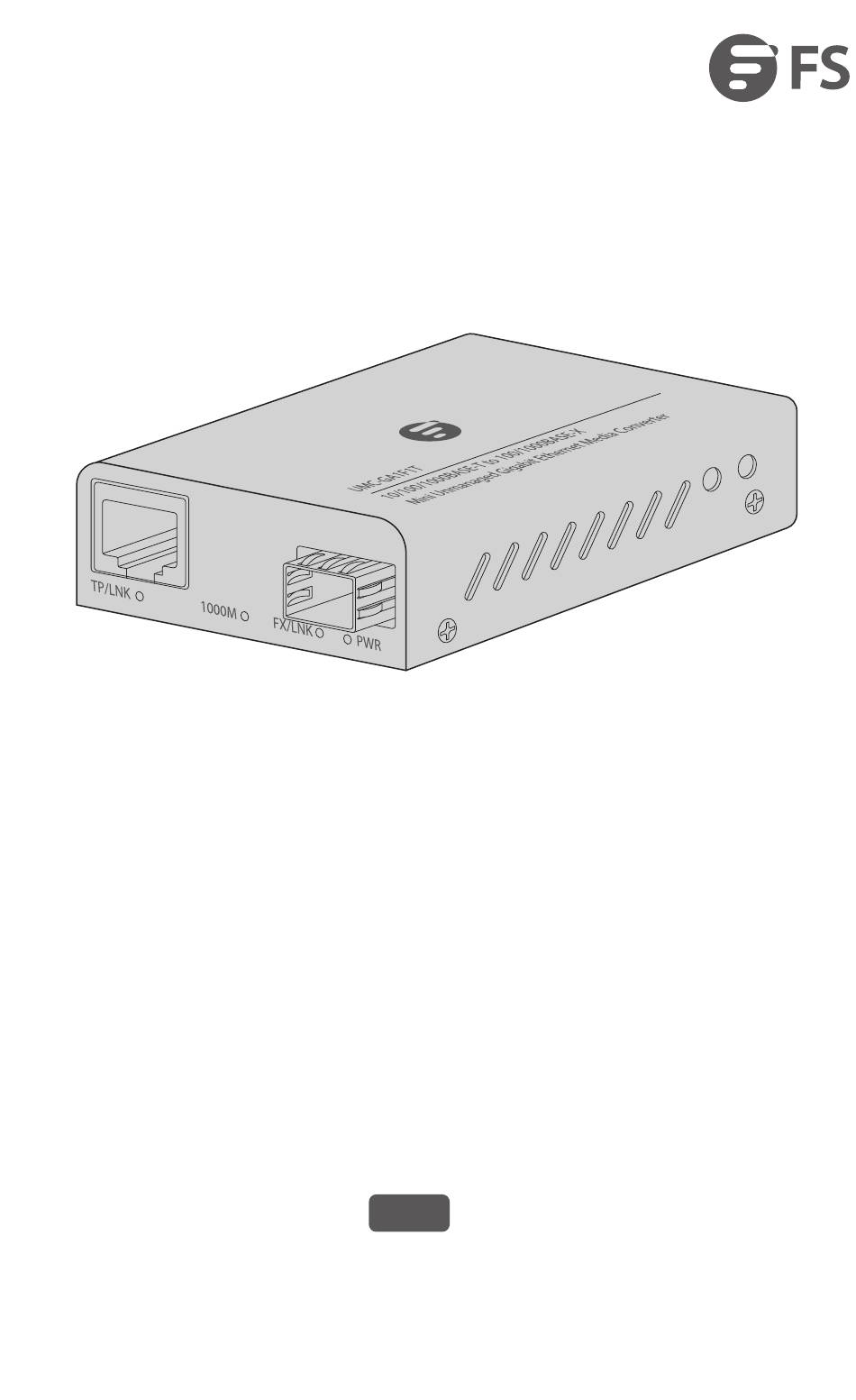

FS UMC-GA1F1T Quick Start Manual

Unmanaged ethernet media converters
Hide thumbs Also See for UMC-GA1F1T:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
UNMANAGED ETHERNET
MEDIA CONVERTERS
UNMANAGED ETHERNET-MEDIENKONVERTER
CONVERTISSEURS DE MÉDIA ETHERNET
NON GÉRÉS
アンマネージドイーサネット用メディアコンバーター
Quick Start Guide
Quick-Start Anleitung
Guide de Démarrage Rapide
クイックスタートガイド
V6.0

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the UMC-GA1F1T and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for FS UMC-GA1F1T

Summary of Contents for FS UMC-GA1F1T

  • Page 1 UNMANAGED ETHERNET MEDIA CONVERTERS UNMANAGED ETHERNET-MEDIENKONVERTER CONVERTISSEURS DE MÉDIA ETHERNET NON GÉRÉS アンマネージドイーサネット用メディアコンバーター Quick Start Guide V6.0 Quick-Start Anleitung Guide de Démarrage Rapide クイックスタートガイド...
  • Page 2 Introduction Thank you for choosing Unmanaged Ethernet Media Converters. This guide is designed to familiarize you with the layout of the media converters and describes how to deploy them in your network. UMC-GA1F1T UMC-GA1F2T UMC-GA1SC1T-MM...
  • Page 3 UMC-GA1SC1T-SM UMC-1S1T-R MFMC-12DP...
  • Page 4 Accessories UMC-GA1F1T/UMC-GA1F2T/UMC-GA1SC1T-MM/UMC-GA1SC 1T-SM/UMC-1S1T-R Power Adapter x1 NOTE: The accessory may vary from illustration, please prevail in kind. MFMC-12DP Power Cord x1 M4 Screw x48 Mounting Bracket x12 NOTE: 1. This power cord cannot be used with other devices, and other power cords should not be used with this device.

  • Page 5: Hardware Overview

    Hardware Overview Front Panel Ports UMC-GA1F1T RJ45 Port SFP Port UMC-GA1F2T RJ45 Port SFP Port Ports Description 10/100/1000Base-T RJ45 port for Ethernet connection RJ45 Hot-swappable SFP port for 1G ber connection UMC-GA1SC1T-MM/UMC-GA1SC1T-SM RJ45 Port SC Port...
  • Page 6 SC port for duplex SC single mode or multimode ber connection UMC-1S1T-R RJ45 Port SFP+ Port Ports Description 100M/1G/2.5G/5G/10GBase-T RJ45 port for RJ45 Ethernet connection SFP+ Hot swappable SFP+ port for 10G ber connection Panel-LEDs UMC-GA1F1T TP/LNK 1000M FX/LNK PWR...
  • Page 7 LEDs State Description Link through the copper port is Green successfully established, but no data transmission. TP/LNK The copper port is actively sending or Blinking receiving data. Green The copper port is linked down. The copper port is operating at Green 1000Mbps.
  • Page 8 LEDs State Description Green TP1 port is operating at 1000Mbps. TP1 port is operating at 100Mbps. TP1/LNK ① Dual TP1 port is operating at 10Mbps. Color TP2 port is operating at 1000Mbps. Green TP2 port is operating at 100Mbps. TP2/LNK ①...
  • Page 9 LEDs State Description The link through the TP port is Green successfully established. TP/LNK Blinking The TP port is actively sending or Green receiving data. The TP port link is down. Green The TP port is operating at 1000Mbps. The TP port is operating at 10/100Mbps.
  • Page 10 The device is not working. MFMC-12DP LEDs State Description PWR1/PWR2 Green The device is powered on. FAN1/FAN2 Green The fan is working properly. Rear Panel UMC-GA1F1T/UMC-GA1F2T/UMC-GA1SC1T-MM/ UMC-GA1SC1T-SM/UMC-1S1T-R MFMC-12DP Dual AC Redundancy Power Supplies Grounding Point Power Two Built-in Fans Indicator Switches...

  • Page 11: Bottom Panel

    Bottom Panel UMC-GA1F1T UMC-GA1SC1T-MM/UMC-GA1SC1T-SM Function State Description ① LFP Function Disable Enable ② ALS Function Disable Enable Disable ③ FX Reset Enable FX 1000M FX Speed Set FX 100M/1000M...
  • Page 12 ① LFP (Link Fault Pass Through) Function: If it is NOTE: enabled, when a device is connected to the converter and the TP, the ber line loses the link, and the converter's ber will disconnect the link of transmission. ② ALS (Automatic Laser Shutdown) Function: If it is enabled, the output power of the SFP transmissionter will be automatically shut down in case of a ber break.
  • Page 13 ① If it is enabled, Layer 2 network tra c will not be NOTE: forwarded between the two RJ45 ports in the same VLAN. UMC-1S1T-R Function State Description ① LFP Function Disable Enable ② ALS Function Disable Enable 1: TP=10G, FX=10G. 2: TP=10/100/1000M, Media FX=1G...

  • Page 14: Installation Requirement

    Installation Requirement Do not operate it in an area that exceeds an ambient temperature of 40°C for UMC-GA1F1T/UMC-GA1F2T or 50°C for UMC-GA1SC1T-MM/UMC-GA1SC1T-SM/UMC-151T-R. The installation site should be well-ventilated. Be sure that the media converter is level and stable to avoid any hazardous conditions.
  • Page 15 Rack Mounting (Used with MFMC-12DP 12 Slots Mini Media Converter Chassis) 1. Install the mounting bracket on the left rear side of the converter with two screws. NOTE: Please purchase the MFMC-12DP 12 Slots Mini Media Converter Chassis on fs.com...
  • Page 16 2. Install the media converters onto the chassis in sequence ( rst install the lower level, then the upper level). Each converter can be xed tightly in the chassis by two screws. 3. Place the chassis into the rack. Align the brackets of the chassis to the side holes on the rack and secure the chassis to the rack with screws.
  • Page 17 NOTE: Cat 6a/7 cable is required for 10G and Cat 6 cable for 1000M. Make sure that the converter supports the corresponding rate. 2. Connect the other end of the network cable to the network device (switch, PC, router, etc.). Connecting to the SFP Port...
  • Page 18 1. Insert an SFP transceiver into the SFP port. 2. Connect a ber optic cable to the transceiver. Plug the other end of the ber optic cable into the ber network. NOTE: Both multimode and single mode cablings are supported. Make sure both sides of the transceiver are with the same media type.

  • Page 19: Connecting The Power

    Connecting the Power Desk Mounting: Connect one end of the power adapter to the converter and the other end to the power source. Then verify that the power LED lights up. Rack Mounting: Connect the chassis power cord to the chassis and turn on the power switch on the back of the chassis.

  • Page 20: Troubleshooting

    Troubleshooting The per Port LED Is Not Lit Check the cable connection of the converter. Performance Is Bad Check the speed duplex mode of the partner device. The converter usually runs in auto-negotiation mode. If the partner is set to half duplex, the performance will be poor. Per Port LED Is Lit, but the Tra c Is Irregular Check that the attached device is not set to dedicate full duplex.

  • Page 21: Online Resources

    Contact Us Product Warranty FS ensures our customers that for any damage or faulty items due to our workmanship, we will o er a free return within 30 days from the day you receive your goods. This excludes any custom-made items or tailored solutions.
  • Page 22 Einführung Vielen Dank, dass Sie sich für Unmanaged Ethernet-Medien- konverter entschieden haben. Diese Anleitung soll Sie mit dem Aufbau der Medienkonverter vertraut machen und beschreibt, wie Sie sie in Ihrem Netzwerk einsetzen. UMC-GA1F1T UMC-GA1F2T UMC-GA1SC1T-MM...
  • Page 23 UMC-GA1SC1T-SM UMC-1S1T-R MFMC-12DP...
  • Page 24 Zubehör UMC-GA1F1T/UMC-GA1F2T/UMC-GA1SC1T-MM/ UMC-GA1SC1T-SM/UMC-1S1T-R Netzadapter x1 HINWEIS: Bitte beachten Sie, dass das Zubehör von der Abbildung abweichen kann. MFMC-12DP Netzkabel x1 M4-Schraube x48 Montagewinkel x12 HINWEIS: 1. Dieses Netzkabel kann nicht mit anderen Geräten verwendet werden und andere Netzkabel sollten nicht mit diesem Gerät verwendet werden.
  • Page 25 Hardware-Übersicht Ports an der Vorderseite UMC-GA1F1T RJ45 Port SFP Port UMC-GA1F2T RJ45 Port SFP Port Ports Beschreibung 10/100/1000Base-T-RJ45-Port für die RJ45 Ethernet-Verbindung Hot-Swap-fähiger SFP-Port für Glasfaserverbindung mit 1G UMC-GA1SC1T-MM/UMC-GA1SC1T-SM RJ45 Port SC Port...
  • Page 26 Ports Beschreibung 10/100/1000Base-T-RJ45-Port für die RJ45 Ethernet-Verbindung SC-Port für Duplex SC Singlemode- oder Multimode-Glasfaserverbindung UMC-1S1T-R RJ45 Port SFP+ Port Ports Beschreibung 100M/1G/2,5G/5G/10GBase-T RJ45-Port für die RJ45 Ethernet-Verbindung Hot-Swap-fähiger SFP+-Port für SFP+ 10G-Glasfaserverbindung Panel-LEDs UMC-GA1F1T TP/LNK 1000M FX/LNK PWR...
  • Page 27 LEDs Status Beschreibung Die Verbindung über den Kupfer-Port Grün wurde erfolgreich hergestellt, aber es werden keine Daten übertragen. TP/LNK Blinkt Der Kupfer-Port überträgt oder grün empfängt aktiv Daten. Der Kupfer-Port ist nicht angeschlossen. Grün Der Kupfer-Port arbeitet mit 1000 Mbps. 1000M Der Kupfer-Port arbeitet mit 10/100Mbps.
  • Page 28 LEDs Status Beschreibung Grün Der TP1-Port arbeitet mit 1000 Mbps. Der TP1-Port arbeitet mit 100 Mbps. TP1/LNK ① Der TP1-Port arbeitet mit 10 Mbps. Zweifarbig Grün Der TP2-Port arbeitet mit 1000 Mbps. Der TP2-Port arbeitet mit 100 Mbps. TP2/LNK ① Der TP2-Port arbeitet mit 10 Mbps.
  • Page 29 LEDs Status Beschreibung Die Verbindung über den TP-Port wurde Grün erfolgreich hergestellt. TP/LNK Blinkt Der TP-Port überträgt oder empfängt aktiv Daten. grün Die TP-Port-Verbindung ist ausgefallen. Grün Der TP-Port arbeitet mit 1000 Mbps. Der TP-Port arbeitet mit 10/100 Mbps. Die Verbindung über den Glasfaser-Port Grün wurde erfolgreich hergestellt.
  • Page 30 Der optische Port ist nicht verbunden. Grün Das Gerät funktioniert einwandfrei. Das Gerät funktioniert nicht. MFMC-12DP LEDs Status Beschreibung PWR1/PWR2 Grün Das Gerät ist eingeschaltet. FAN1/FAN2 Grün Der Lüfter funktioniert einwandfrei. Hinterseite UMC-GA1F1T/UMC-GA1F2T/UMC-GA1SC1T-MM/ UMC-GA1SC1T-SM/UMC-1S1T-R MFMC-12DP Zwei AC-Redundanz-Netzteile Erdungspunkt LED-Anzeige Netzschalter Zwei eingebaute Lüfter...
  • Page 31 Unterseite UMC-GA1F1T UMC-GA1SC1T-MM/UMC-GA1SC1T-SM Funktion Status Beschreibung ① LFP-Funktion Deaktivieren Aktivieren ② ALS-Funktion Deaktivieren Aktivieren Deaktivieren ③ FX Reset Aktivieren FX 1000M FX Speed Set FX 100M/1000M...
  • Page 32 ① LFP-Funktion (Link Fault Pass Through): HINWEIS: Wenn diese Funktion aktiviert ist und ein Gerät an den Konverter angeschlossen ist und die TP-/Faserleitung die Verbindung verliert, unterbricht die Faser des Konverters die Verbindung zur Übertragung. ② ALS-Funktion (Automatic Laser Shutdown): Wenn sie aktiviert ist, wird die Ausgangsleistung des SFP-Transmit- ters im Falle eines Faserbruchs automatisch abgeschaltet.
  • Page 33 ① Wenn diese Option aktiviert ist, wird der HINWEIS: Layer-2-Netzwerkverkehr nicht zwischen den beiden RJ45-Ports im selben VLAN weitergeleitet. UMC-1S1T-R Funktion Status Beschreibung ① LFP-Funktion Deaktivieren Aktivieren ② ALS-Funktion Deaktivieren Aktivieren 1: TP=10G, FX=10G. 2: TP=10/100/1000M, Medienkonverter FX=1G -Modell* TP=10/100/1000M/ 10G, FX=10G ①...
  • Page 34 Installationsanforderung Betreiben Sie das Gerät nicht in einem Bereich, in dem die Umgebungstemperatur 40 °C für UMC-GA1F1T/UMC-GA1F2T oder 50 °C für UMC-GA1SC1T-MM/UMC-GA1SC1T-SM/ UMC-151T-R überschreitet. Der Installationsort sollte gut belüftet sein. Achten Sie darauf, dass der Medienkonverter eben und stabil ist, um gefährliche Situationen zu vermeiden.
  • Page 35 Rack-Montage (mit MFMC-12DP 12 Steckplätze Mini Medienkonverter-Gehäuse) 1. Montieren Sie die Montagewinkel mit zwei Schrauben an der linken Rückseite des Medienkonverters. HINWEIS: Bitte erwerben Sie das MFMC-12DP 12 Steckplätze Mini Medienkonverter-Gehäuse auf fs.com...
  • Page 36 2. Setzen Sie die Medienkonverter nacheinander in das Gehäuse ein (zuerst die untere Ebene, dann die obere Ebene). Jeder Medienkonverter kann mit zwei Schrauben fest im Gehäuse xiert werden. 3. Setzen Sie das Gehäuse in das Rack ein. Richten Sie die Halterungen des Gehäuses an den seitlichen Löchern des Racks aus und befestigen Sie das Gehäuse mit Schrauben am Rack.
  • Page 37 HINWEIS: Für 10G ist ein Cat 6a/7-Kabel erforderlich, für 1000M ein Cat 6-Kabel. Stellen Sie sicher, dass der Konverter die entsprechende Rate unterstützt. 2. Schließen Sie das andere Ende des Netzwerkkabels an das Netzwerkgerät (Switch, PC, Router usw.) an. Anschließen des SFP-Ports...
  • Page 38 1. Stecken Sie einen SFP-Transceiver in den SFP-Port. 2. Schließen Sie ein LWL-Kabel an den Transceiver an. Schließen Sie das andere Ende des LWL-Kabels an das Glasfasernetz an. HINWEIS: Es werden sowohl Multimode- als auch Singlemode-LWL-Kabel unterstützt. Stellen Sie sicher, dass beide Seiten des Transceivers den gleichen Medientyp aufweisen.

  • Page 39: Anschließen Der Stromversorgung

    Anschließen der Stromversorgung Tisch-Montage: Schließen Sie ein Ende des Netzadapters an den Konverter und das andere Ende an die Stromquelle an. Vergewissern Sie sich dann, dass die Power-LED au euchtet. Rack-Montage: Schließen Sie das Netzkabel des Gehäuses an das Gehäuse an und schalten Sie den Netzschalter auf der Rückseite des Gehäuses ein.

  • Page 40: Fehlerbehebung

    Fehlerbehebung Die Port-LED leuchtet nicht Überprüfen Sie die Kabelverbindung des Konverters. Die Leistung ist schlecht Überprüfen Sie den Geschwindigkeits-Duplex-Modus des Partnergeräts. Der Konverter läuft normalerweise im Autonegotiationsmodus. Wenn das andere Gerät auf Halbduplex eingestellt ist, ist die Leistung schlecht. Die Port-LED leuchtet, aber der Datenverkehr ist unregelmäßig Stellen Sie sicher, dass das angeschlossene Gerät nicht auf Vollduplex eingestellt ist.
  • Page 41 Kontakt https://www.fs.com/de/contact_us.html Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen.
  • Page 42 Introduction Nous vous remercions d'avoir choisi ce Convertisseur de Média Ethernet non Géré. Ce guide est conçu pour vous familiariser avec la con guration du convertisseur de média et décrit comment procéder à son déploiement. UMC-GA1F1T UMC-GA1F2T UMC-GA1SC1T-MM...
  • Page 43 UMC-GA1SC1T-SM UMC-1S1T-R MFMC-12DP...
  • Page 44 Accessoires UMC-GA1F1T/UMC-GA1F2T/UMC-GA1SC1T-MM/ UMC-GA1SC1T-SM/UMC-1S1T-R Adaptateur d'Alimentation x1 NOTE : Les accessoires peuvent varier par rapport à l'illustration, merci d'en tenir compte. MFMC-12DP Câble d'Alimentation x1 Vis M4 x48 Support de Montage x12 NOTE : 1. Ce câble d'alimentation ne peut pas être utilisé...

  • Page 45: Présentation Du Matériel

    Présentation du Matériel Ports du Panneau Frontal UMC-GA1F1T RJ45 Port SFP Port UMC-GA1F2T RJ45 Port SFP Port Ports Description Port RJ45 10/100/1000Base-T pour connexion RJ45 Ethernet Port SFP remplaçable à chaud pour connexion bre UMC-GA1SC1T-MM/UMC-GA1SC1T-SM RJ45 Port SC Port...
  • Page 46 Port SC pour connexion duplex SC en bre monomode ou multimode UMC-1S1T-R RJ45 Port SFP+ Port Ports Description Port RJ45 100M/1G/2,5G/5G/10GBase-T pour RJ45 connexion Ethernet Port SFP+ remplaçable à chaud pour connexion SFP+ bre 10G Indicateurs LED du Panneau UMC-GA1F1T TP/LNK 1000M FX/LNK PWR...
  • Page 47 État Description La liaison via le port cuivre est établie Vert avec succès, mais il n'y a pas de transmission de données. TP/LNK Le port cuivre est en cours de Vert transmission ou de réception de Clignotant données. Éteint La liaison du port cuivre est hors service. Vert Le port cuivre fonctionne à...
  • Page 48 État Description Vert Le port TP1 fonctionne à 1000Mbps. Rouge Le port TP1 fonctionne à 100Mbps. TP1/LNK ① Le port TP1 fonctionne à 10Mbps. Bicolore Vert Le port TP2 fonctionne à 1000Mbps. Rouge Le port TP2 fonctionne à 100Mbps. TP2/LNK ①...
  • Page 49 État Description La liaison via le port TP est établie avec Vert succès. TP/LNK Vert Le port TP est en cours de transmission ou de réception de données. Clignotant Éteint La liaison par le port TP est hors service Vert Le port TP fonctionne à...

  • Page 50: Panneau Arrière

    L'appareil ne fonctionne pas. MFMC-12DP État Description PWR1/PWR2 Vert L'appareil est allumé. FAN1/FAN2 Vert Le ventilateur fonctionne correctement. Panneau Arrière UMC-GA1F1T/UMC-GA1F2T/UMC-GA1SC1T-MM/ UMC-GA1SC1T-SM/UMC-1S1T-R MFMC-12DP Double Alimentation Redondante Point de Mise en Courant Alternatif à la Terre Indicateur Interrupteurs Deux Ventilateurs d'Alimentation...

  • Page 51: Panneau Inférieur

    Panneau Inférieur UMC-GA1F1T UMC-GA1SC1T-MM/UMC-GA1SC1T-SM No. Fonction État Description ① Fonction LFP ÉTEINT Désactivé ALLUMÉ Activé ② Fonction ALS ÉTEINT Désactivé ALLUMÉ Activé ③ Réinitialisation FX ÉTEINT Désactivé ALLUMÉ Activé ÉTEINT FX 1000M Réglage de Vitesse FX ALLUMÉ FX 100M/1000M...
  • Page 52 ① Fonction LFP (Link Fault Pass Through) : Si elle NOTE : est activée, lorsqu'un appareil est connecté au convertisseur et au TP, la ligne de bre perd la liaison, et la bre du convertisseur déconnecte la liaison de transmission. ②...
  • Page 53 ① Si activé, le tra c réseau de couche 2 ne sera NOTE : pas transmis entre les deux ports RJ45 dans le même VLAN. UMC-1S1T-R Fonction État Description ① Fonction LFP ÉTEINT Désactivé ALLUMÉ Activé ② Fonction ALS ÉTEINT Désactivé...

  • Page 54: Conditions D'installation

    Conditions d'Installation Ne pas installer l'appareil dans un endroit où la température ambiante dépasse 40°C pour le modèle UMC-GA1F1T/UMC-GA1F2T ou 50°C pour le modèle UMC-GA1SC1T-MM/UMC-GA1SC1T-SM/UMC-151T-R. Le site d'installation doit être bien ventilé. Veillez à ce que le convertisseur de média soit à niveau et stable a n d'éviter tout risque.
  • Page 55 MFMC-12DP 12 Emplacements pour Mini-con- vertisseur de Média) 1. Installez le support de montage sur le côté arrière gauche du convertisseur à l'aide de deux vis. NOTE: Veuillez acheter le MFMC-12DP 12 Slots pour Mini Convertisseur de Média sur fs.com.
  • Page 56 2. Installez les convertisseurs de média dans le châssis en respectant l'ordre (installez d'abord le niveau inférieur, puis le niveau supérieur). Chaque convertisseur peut être xé fermement dans le châssis à l'aide de deux vis. 3. Placez le châssis dans le rack. Alignez les supports du châssis sur les trous latéraux du rack et xez le châssis au rack à...
  • Page 57 NOTE : un câble Cat 6a/7 est nécessaire pour 10G et un câble Cat 6 pour 1000M. Assurez-vous que le convertisseur prend en charge le débit correspondant. 2. Connectez l'autre extrémité du câble réseau à l'appareil réseau (switch, PC, routeur, etc.). Connexion du Port SFP...
  • Page 58 1. Insérez un émetteur-récepteur SFP dans le port SFP. 2. Connectez un câble à bre optique à l'émetteur-récepteur. Branchez l'autre extrémité du câble à bre optique sur le réseau à bre optique. NOTE : Les câbles multimodes et monomodes sont pris en charge.

  • Page 59: Branchement De L'alimentation

    Branchement de l'Alimentation Installation sur bureau : Connectez une extrémité de l'adaptateur d'alimentation au convertisseur et l'autre extrémité à la source d'alimentation. Véri ez ensuite que l'indicateur d'alimentation est allumé. Installation en Rack : Branchez le câble d'alimentation du châssis et activez l'interrupteur d'alimentation situé...

  • Page 60: Dépannage

    Dépannage L'Indicateur LED du Port N'Est Pas Allumé Véri er la connexion du câble du convertisseur. La Performance Est Mauvaise Véri ez la vitesse et le mode duplex de l'appareil partenaire. Le convertisseur fonctionne généralement en mode auto-négoci- ation. Si l'appareil partenaire est réglé en mode half duplex, les performances ne seront pas bonnes.

  • Page 61: Garantie Du Produit

    Contactez-Nous https://www.fs.com/fr/contact_us.html Garantie du Produit FS garantit à ses clients que tout article endommagé ou défectueux en raison de sa fabrication pourra être retourné gratuitement dans un délai de 30 jours à compter de la date de réception de la marchandise. Cette garantie ne s'applique pas aux articles fabriqués sur mesure ou aux solutions...
  • Page 62 イントロダクション この度は、アンマネージドイーサネット用メディアコンバーター をお買いあげいただき、誠にありがとうございます。本ガイドは 、メディアコンバーターの概要とネットワークへの導入方法につ いて説明します。 UMC-GA1F1T UMC-GA1F2T UMC-GA1SC1T-MM...
  • Page 63 UMC-GA1SC1T-SM UMC-1S1T-R MFMC-12DP...
  • Page 64 アクセサリー UMC-GA1F1T/UMC-GA1F2T/UMC-GA1SC1T-MM/ UMC-GA1SC1T-SM/UMC-1S1T-R 電源アダプタ x1 注: 付属品はイラストと異なる場合がありますので、ご注 意ください。 MFMC-12DP 電源コード x� M�ネジ x�� 取付けブラケットx�� 注: �. この電源コードは他のデバイスには使用できませ ん。また、他の電源コードをこのデバイスに使用しない でください。 �. 電源アダプタは、さまざまな地域のプラグ規格に従っ て梱包されます。この写真は参考用です。 受け取った製 品を参照してください。 �. 付属品はイラストと異なる場合がありますので、ご注 意ください。...
  • Page 65 ハードウェア概要 フロントパネルポート UMC-GA1F1T RJ�� Port SFP Port UMC-GA1F2T RJ45 Port SFP Port ポート 説明 イーサネット接続用��/���/����Base-T RJ��ポート RJ45 �Gファイバ接続用ホットスワップ可能なSFPポート UMC-GA1SC1T-MM/UMC-GA1SC1T-SM RJ45 Port SC Port...
  • Page 66 ポート 説明 イーサネット接続用��/���/����Base-T RJ��ポート RJ45 SCシングルモードまたはマルチモードファイバの 二重化接続用SCポート UMC-1S1T-R RJ45 Port SFP+ Port ポート 説明 イーサネット接続用���M/�G/�.�G/�G/��GBase-T RJ��ポート RJ45 ��Gファイバ接続用ホットスワップ可能なSFP+ SFP+ ポート パネルLED UMC-GA1F1T TP/LNK 1000M FX/LNK PWR...
  • Page 67 説明 状態 銅ポートを介したリンクは正常に確立さ 緑 れているが、データ通信はできません。 銅ポートはアクティブにデータを送信ま 緑の点滅 たは受信しています。 TP/LNK 消灯 銅ポートがリンクダウンしています。 緑 銅ポートは����Mbpsで動作しています。 消灯 銅ポートは��/���Mbpsで動作しています。 1000M ファイバポートを介したリンクは正常に 確立されているが、データ通信はできま 緑 せん。 ファイバポートはアクティブにデータを FX/LNK 緑の点滅 送信または受信しています。 消灯 ファイバポートがリンクダウンしています。 緑 デバイスの電源が入っています。 UMC-GA1F2T TP1/LNK TP2/LNK FX/LNK PWR...
  • Page 68 状態 説明 緑 TP�ポートは����Mbpsで動作しています。 赤 TP�ポートは���Mbpsで動作しています。 TP1/LNK ➀ デュア TP�ポートは��Mbpsで動作しています。 ルカラー TP�ポートは����Mbpsで動作しています。 緑 赤 TP�ポートは���Mbpsで動作しています。 TP2/LNK ➀デュア TP�ポートは��Mbpsで動作しています。 ルカラー ファイバポートを介したリンクは正常に 緑 確立されているが、データ通信はできま せん。 ファイバポートはアクティブにデータを FX/LNK 緑の点滅 送信または受信しています。 ファイバポートがリンクダウンしています。 消灯 緑 デバイスの電源が入っています。 注: ➀デュアルカラー：�つのLEDチップ（�つのパッケ ージ内）が同時に点灯または点滅します。LEDの色はオ レンジに似ています。 UMC-GA1SC1T-MM/UMC-GA1SC1T-SM TP/LNK FX/LNK PWR...
  • Page 69 状態 説明 TPポートを介したリンクが正常に確立 緑 されました。 TPポートはアクティブにデータを送信 緑の点滅 TP/LNK または受信しています。 TPポートのリンクがダウンしています。 消灯 TPポートは����Mbpsで動作しています。 緑 TPポートは��/���Mbpsで動作してい 消灯 ます。 ファイバポートを介したリンクが正常 緑 に確立されました。 ファイバポートはアクティブにデータ 緑の点滅 を送信または受信しています。 FX/LNK ファイバポートのリンクがダウンして 消灯 います。 緑 デバイスの電源が入っています。 UMC-1S1T-R TP/LNK FX/LNK PWR 状態 説明 TPリンクが接続されています。 緑 TPポートはアクティブにデータを 緑の点滅 TP/LNK 送信または受信しています。 緑...
  • Page 70 説明 状態 光ポートが接続されています。 緑 FX/LNK 光ポートが接続されていません。 消灯 デバイスは正常に動作しています。 緑 デバイスが動作していません。 消灯 MFMC-12DP 状態 説明 デバイスの電源が入っています。 緑 PWR1/PWR2 ファンは正常に動作しています。 緑 FAN1/FAN2 後面パネル UMC-GA1F1T/UMC-GA1F2T/UMC-GA1SC1T-MM/ UMC-GA1SC1T-SM/UMC-1S1T-R MFMC-12DP デュアルAC冗長電源 LEDイン 電源スイッチ �つの内蔵ファン 接地点 ジケータ...
  • Page 71 ボトムパネル UMC-GA1F1T UMC-GA1SC1T-MM/UMC-GA1SC1T-SM 番号 機能 状態 説明 オフ 無効 ➀ LFP機能 オン 有効 オフ 無効 ➁ ALS機能 オン 有効 オフ 無効 ➂ FXリセット オン 有効 FX����M オフ FXスピードセット FX���M/����M オン...
  • Page 72 注：➀ LFP (Link Fault Pass Through) 機能：有効にされれ ば、装置がコンバーターに接続され、TP/ファイバライン がリンクを失った場合、コンバーターのファイバは伝送の リンクを断ちます。 ➁ ALS(Automatic Laser Shutdown)機能：この機能を有効 にすると、ファイバ断線が発生した場合、SFP送信機の出 力電力が自動的にシャットダウンされます。 ➂ FX リセット：有効な場合、FXリンクが停止すると電源 が切れ、数秒後に自動的に再起動します。 UMC-GA1F2T 番号 機能 状態 説明 予約済み オフ 通常(最大����Byte) ジャンボフレーム オン 最大�KB オフ 無効にする ➀ ポート分離 オン 有効にする FX ����M オフ FXスピードセット...
  • Page 73 UMC-1S1T-R 番号 機能 説明 状態 オフ 無効 ➀ LFP機能 オン 有効 無効 オフ ➁ ALS機能 有効 オン オン �: TP=��G, FX=��G. �: TP=��/���/����M, オフ FX=�G メディアコンバ ーターモデル* オフ TP=��/���/����M/ ��G, FX=��G オン 注：➀LFP(Link Fault Pass Through)機能: 有効にすると、 機器がコンバ ーターに接続され、TP/ファイバラインがリ ンクを失ったとき、コン バーターのファイバは送信のリン クを切断します。...
  • Page 74 設置要件 周囲温度がUMC-GA�F�T/UMC-GA�F�Tの場合は��℃、 UMC-GA�SC�T-MM/UMC-GA�SC�T-SM/UMC-���T-Rの場合 は��℃を超える場所で使用しないでください。 設置場所は換気の良い場所にしてください。 危険な状態を避けるため、メディアコンバーターが水平で安 定していることを確認してください。 設置場所にほこりがないようにしてください。 設置場所に水漏れ、水滴、結露、湿気がないことを確認して ください。 コンバーターの取り付け デスクマウント コンバーターを平らで安全な机の上に置きます。...
  • Page 75 ラックマウント（MFMC-��DP ��スロットミニメディアコンバ ータシャーシで使用） �. コンバーターの左後部に取り付けブラケットを�本のネジで取 り付けます。 注：MFMC-��DP ��スロットミニメディアコンバータシャ ーシはfs.comでご購入ください。...
  • Page 76 �. メディアコンバーターをシャーシに順番に取り付けます（最初 に下段を取り付け、次に上段を取り付けます）。各コンバーター は�本のネジでシャーシにしっかりと固定できます。 �. シャーシをラックに設置します。シャーシのブラケットをラッ クの側面の穴に合わせ、シャーシをラックにネジで固定します。 RJ��ポートの接続 �. ネットワークケーブルをコンバータのRJ��ポートに接続し ます。...
  • Page 77 注：��GにはCat�a/�ケーブル、����MにはCat �ケーブル が必要です。コンバーターが対応するレートをサポートし ていることを確認してください。 �. ネットワークケーブルのもう一方の端をスイッチ、PC、ルー ターなどのネットワーク機器に接続します。 SFPポートの接続...
  • Page 78 �. SFPトランシーバをSFPポートに挿入します。 �. 光ファイバケーブルをトランシーバに接続します。光ファイバ ケーブルのもう一方の端をファイバネットワークに差し込み ます。 注：マルチモードとシングルモードの両方のケーブル接続 がサポートされています。トランシーバの両側が同じメデ ィアタイプであることを確認してください。 SCポートの接続 光ファイバケーブルの一端をSCポートに接続し、もう一端をファ イバネットワークに接続します。TXとRXは両端でペアで接続す る必要があります。 注：メディアコンバーターは、デフォルトでSCポートがイ ンストールされています。SCケーブルがコンバータ (シン グルモードまたはマルチモード) に適合するかどうかを確 認してください。...
  • Page 79 電源の接続 デスクマウントの場合：電源アダプタの一端をコンバーターに接 続し、もう一端を電源に接続します。電源LEDが点灯するかを確 認してください。 ラックマウントの場合：シャーシの電源コードをシャーシに接続 し、シャーシ背面の電源スイッチを入れます。電源LEDが点灯す るかを確認してください。...
  • Page 80 トラブルシューティング ポートLEDが点灯しない コンバーターのケーブル接続を確認してください。 パフォーマンスは悪い 相手デバイスの速度デュプレックスモードを確認してください。 コンバーターは通常、オートネゴシエーションモードで動作しま す。相手デバイスが半二重に設定されている場合、パフォーマン スが低下します。 ポートごとのLEDは点灯しているが、トラフィックが不規則にな る 接続されたデバイスが全二重専用に設定されていないか確認して ください。デバイスによっては、デュプレックスモードを変更す るために、物理的またはソフトウェアスイッチを使用しています 。オートネゴシエーションは、この種類の全二重設定を認識しな い場合があります。 メディアコンバーターがネットワークに接続しない コンバーターのポートLEDを確認してください。ケーブルが正し く取り付けられているか確認してください。ケーブルが正しい種 類であることを確認してください。電源を切ってください。しば らくしてから、もう一度電源を入れてください。...
  • Page 81 オンラインリソース ダウンロード https://www.fs.com/jp/products_support.html ヘルプセンター https://www.fs.com/jp/service/fs_support.html お問い合わせ https://www.fs.com/jp/contact_us.html 製品保証 FSでは、弊社の製造技術による破損や不良品については、製品 をお受け取りになった日から��日以内であれば、無料で返品を 承ります。ただし、これにはカスタム製品やオーダーメイドは 含まれません。 保証：この製品は、材料または製造上の欠陥に対し て�年間の限定保証を提供します。保証の詳細につい ては、次のサイトでご確認ください： https://www.fs.com/jp/policies/warranty.html 返品：返品したい場合は、返品方法に関する情報が 次のサイトにご覧ください： https://www.fs.com/jp/policies/day_return_poli- cy.html...

  • Page 82: Compliance Information

    Compliance Information UMC-GA1F1T/UMC-GA1F2T/UMC-GA1SC1T-MM/ UMC-GA1SC1T-SM/UMC-1S1T-R/MFMC-12DP Note: This equipment has been tested and found to comply with the limits for a Class B digital device, pursuant to part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation.
  • Page 83 UMC-GA1F1T/UMC-GA1F2T/UMC-GA1SC1T-MM/ UMC-GA1SC1T-SM/UMC-1S1T-R FS.COM GmbH hereby declares that this device is in compliance with the Directive 2014/30/EU, 2011/65/EU and (EU)2015/863.A copy of the EU Declaration of Conformity is available at www.fs.com/company/quality_control.html. Die FS.COM GmbH erklärt hiermit, dass dieses Gerät mit der Richtlinie 2014/30/EU, 2011/65/EU und (EU)2015/863 konform ist.
  • Page 84 Die FS.COM GmbH erklärt hiermit, dass dieses Gerät mit der Richtlinie 2014/30/EU, 2014/35/EU, 2011/65/EU und (EU)2015/863 konform ist. Eine Kopie der EU-Konformität- serklärung nden Sie unter www.fs.com/de/company/quality_control.html. FS.COM GmbH déclare par la présente que ce dispositif est conforme à la Directive 2014/30/EU, 2014/35/EU, 2011/65/EU et (EU)2015/863 .

  • Page 85: Waste Electrical And Electronic Equipment (Weee)

    Caution shock hazard, disconnect all power sources. Attention risque d'électrocution, déconnectez toutes les sources d'alimentation. Waste Electrical and Electronic Equipment (WEEE) UMC-GA1F1T/UMC-GA1F2T/UMC-GA1SC1T-MM/ UMC-GA1SC1T-SM/UMC-1S1T-R/MFMC-12DP This appliance is labelled in accordance with European Directive 2012/19/EU concerning waste electrical and electronic equipment (WEEE). The...
