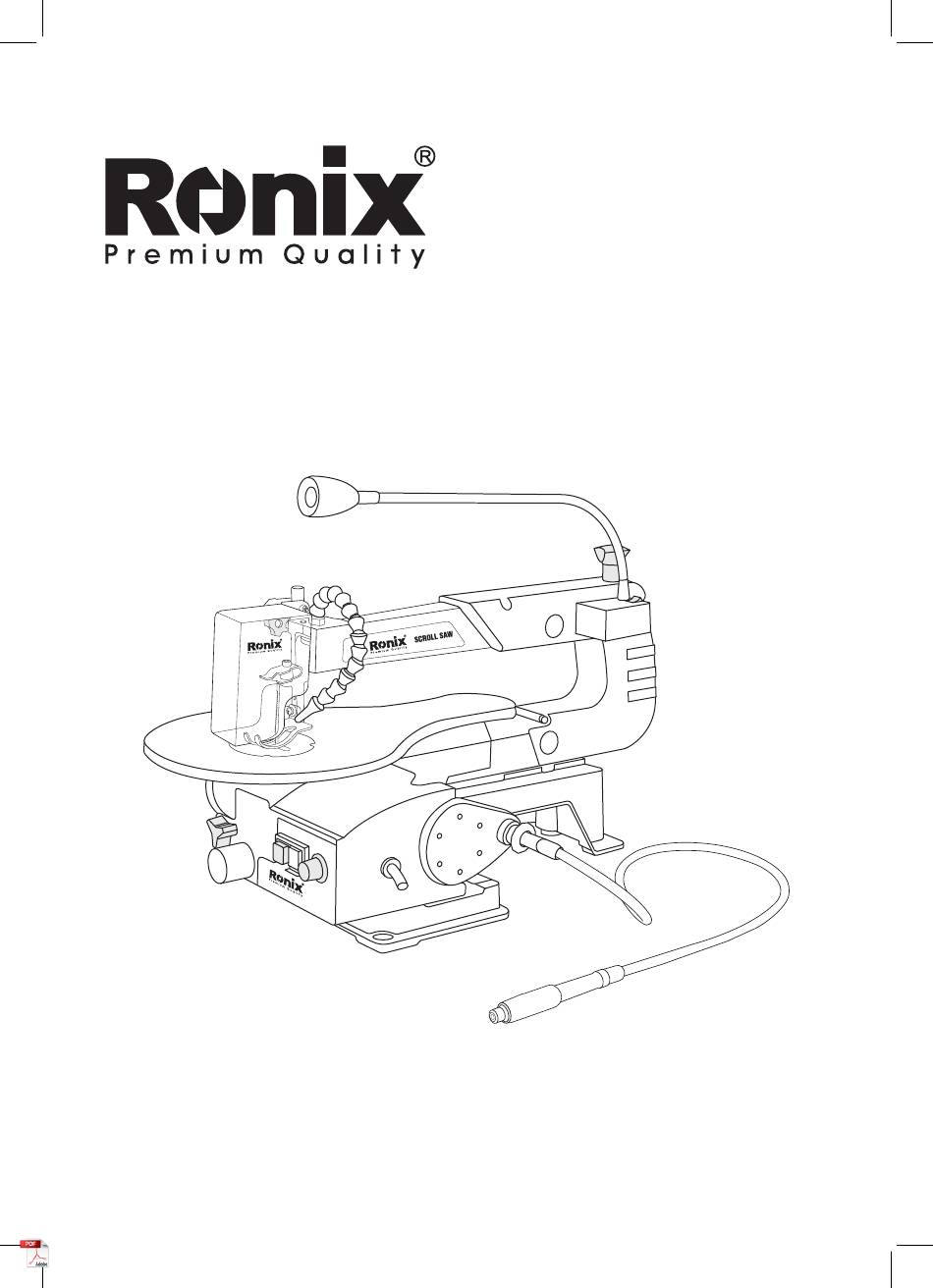

- Page 1 DEKUPIERSÄGE 5701 www.ronixtools.com...
-
Page 3: Technische Spezifikationen
TECHNISCHE SPEZIFIKATIONEN Modell 5701 Leistung 120W Spannung (Voltzahl) 220-240V Frequenz 50-60Hz Motor Typ Magnetischer Stahlmotor Drehzahlbereich 400U/min - 1600U/min Grundplattengröße 400×245×95mm Schwenkbereich 0° bis 45° Klingenlänge 125mm Klingenmaterial 60Si2Mn 0°: 50mm Schnitttiefe 45°: 23mm Schnittgröße 406mm Gesamtlänge 415mm (mit Arbeitstisch) - Page 4 WERKZEUGTEILE 1- Schalter 2- Drehzahlregler 3- LED-Licht 4- Gebläsesystem 5- Schutzabdeckung 6- Sägeblattbefestigungssystem 7- Tisch 8- Schwenktisch 9- Sägeblattspannung 10- Staubauslassrohr 11- Biegwelle ALLGEMEINE SICHERHEITSWARNUNGEN FÜR ELEKTROWERKZEUGE Dekupiersäge...
-
Page 5: Sicherheit Am Arbeitsplatz
WARNUNG! - Lesen Sie alle Sicherheitswarnungen und Anweisungen. Die Nichtbeachtung der Warnungen und Anweisungen kann zu elektrischem Schlag, Feuer und/oder schweren Verletzungen führen. - Bewahren Sie alle Warnungen und Anweisungen zur späteren Referenz auf. - Der Begriff „Elektrowerkzeug“ in den Warnungen bezieht sich auf Ihre netzbetriebenen (kabelgebundenen) Elektrowerkzeuge oder batteriebetriebenen (kabellosen) Elektrowerkzeuge. -
Page 6: Persönliche Sicherheit
- Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Ausstecken des Elektrowerkzeugs. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. Wenn der Einsatz eines Elektrowerkzeugs an einem feuchten Ort unvermeidbar ist, verwenden Sie eine Stromversorgung mit Fehlerstromschutzschalter (FI-Schalter). - Page 7 Teil des Elektrowerkzeugs angebracht ist, kann zu Verletzungen führen. - Überstrecken Sie sich nicht. Achten Sie stets auf sicheren Stand und Gleichgewicht. Dies ermöglicht eine bessere Kontrolle des Werkzeugs in unerwarteten Situationen. - Kleiden Sie sich angemessen. Tragen Sie keine lockere Kleidung oder Schmuck.
-
Page 8: Reinigung Und Wartung
gefährlich. - Warten Sie Elektrowerkzeuge. Überprüfen Sie auf Fehlstellungen oder Verklemmen beweglicher Teile, Bruchstellen von Teilen und jede andere Bedingung, die die Funktion des Elektrowerkzeugs beeinträchtigen könnte. Lassen Sie beschädigte Elektrowerkzeuge vor der Verwendung reparieren. Viele Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht. - Page 9 Nennfrequenz und Leistung Nennleistung Leerlaufgeschwindigkeit Lesen Sie vor Gebrauch die Anweisungen Tragen Sie eine Schutzbrille. Tragen Sie eine Staubmaske Tragen Sie Gehörschutz Verwenden Sie Gummihandschuhe Akustischer Schalldruckpegel Akustischer Schalldruckpegel Entspricht den CE-Normen Zur Wiederverwertung vorgesehen Gewicht Gefahr Bedienungsanleitung...
- Page 10 SCROLL SAW 5701...
-
Page 11: Technical Specification
TECHNICAL SPECIFICATION Model 5701 Power 120W Voltage 220-240V Frequency 50-60Hz Motor Type Magnetic Steel Motor Speed Range 400RPM-1600RPM Base Plate Size 400×245×95mm Tilt Range 0° To 45° Blade Length 125mm Blade Material 60Si2Mn 0°: 50mm Cutting Depth 45°: 23mm Cutting Size... -
Page 12: Part List
PART LIST 1- Switch 2- Speed Variator 3- LED Light 4- Blower System 5- Safety Cover 6- Blade Attachment System 7- Table 8- Tilting Table 9- Blade Tension 10- Dust Outlet Pipe 11- Soft Shaft GENERAL POWER TOOL SAFETY WARNINGS WARNING! - Read all safety warnings and all instructions. -
Page 13: Work Area Safety
warnings and instructions may result in electric shock, fire, and or serious injury. - Save all warnings and instructions for future reference. - The term “power tool” in the warnings refers to your mains-operated (corded) power tools or battery-operated (cordless) power tools. WORK AREA SAFETY - Don’t operate power tools in explosive atmospheres, such as in the presence of flammable liquids, gases, or dust. -
Page 14: Personal Safety
- Use of power supply via an RCD with a rated residual current of 30mA or less is always recommended. PERSONAL SAFETY - Stay alert, watch what you are doing, and use common sense when operating a power tool. Don’t use a power tool while you are tired or under the influence of drugs, alcohol, or medication. - Page 15 rate for which it was designed. - Don’t use the power tool if the switch doesn’t turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired. - Disconnect the plug from the power source and/or the battery pack from the power tool before making any adjustments, changing accessories, or storing power tools.
- Page 16 CONTENTS OF BOX 4mm hexagon wrench ASSEMBLING THE BLADE FUNCTIONS OF THE MACHINE Scroll saw...
-
Page 17: Speed Adjustment
SPEED ADJUSTMENT ORIENTATION OF THE BLADE USE OF LIGHTING User Manual... - Page 18 USE OF BLOWING SYSTEM SAFETY COVER ADJUSTMENT CONNECTING TO VACUUM CLEANER Scroll saw...
- Page 19 SETTING OF THE BLADE TENSION CONSUMABLES REPLACING User Manual...
-
Page 20: Blade Change
CHANGING OF CARBON BRUSH BLADE CHANGE Scroll saw... -
Page 21: Cleaning And Maintenance
- The blade should have the toothing facing down. ASSEMBLING SOFT SHAFT CLEANING AND MAINTENANCE 1- The use of safety goggles and the safety guard prevent the risk of injury if the blade breaks. 2- Before storing the tool, release tension of the blade. User Manual... - Page 22 Nominal frequency and power Nominal power No-load speed Read the Instructions before use Wear Protective eyewear Wear a dust mask Wear hearing protective equipment Use rubber gloves Acoustic pressure level Acoustic pressure level Conforms to CE standards Subjected to recycling Weight Danger Scroll saw...
- Page 24 www.ronixtools.com...
