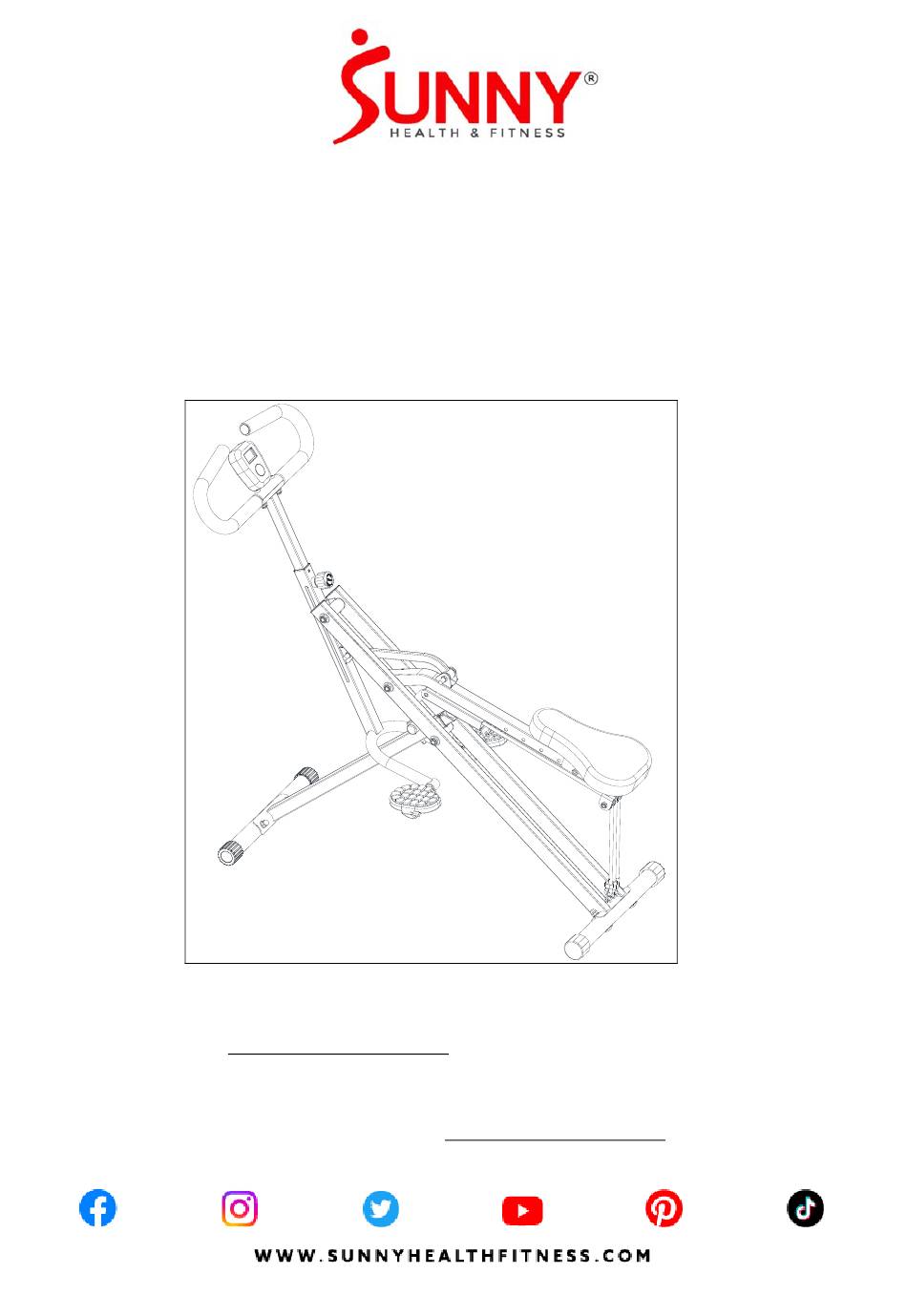

UPRIGHT ROW-N-RIDE
English, Page 1~12
Français, Pages 13~24
NO. 077S
USER MANUAL
IMPORTANT! Please retain owner's manual for maintenance and adjustment instructions. Your
satisfaction is very important to us, PLEASE DO NOT RETURN UNTIL YOU HAVE CONTACTED US:
support@sunnyhealthfitness.com or 1- 877 - 90SUNNY (877-907-8669).
IMPORTANT ! Veuillez conserver le manuel du propriétaire pour les instructions d'entretien et de
réglage. Votre satisfaction est très importante pour nous, VEUILLEZ NE PAS RETOURNER AVANT
DE NOUS AVOIR CONTACTE : support@sunnyhealthfitness.com ou 1-877-90SUNNY (877-907-
8669).
®
EXERCISER
Advertisement
Table of Contents
Related Manuals for Sunny Health & Fitness UPRIGHT ROW-N-RIDE 077S
Summary of Contents for Sunny Health & Fitness UPRIGHT ROW-N-RIDE 077S
- Page 1 ® UPRIGHT ROW-N-RIDE EXERCISER NO. 077S USER MANUAL English, Page 1~12 IMPORTANT! Please retain owner’s manual for maintenance and adjustment instructions. Your satisfaction is very important to us, PLEASE DO NOT RETURN UNTIL YOU HAVE CONTACTED US: support@sunnyhealthfitness.com or 1- 877 - 90SUNNY (877-907-8669). Français, Pages 13~24 IMPORTANT ! Veuillez conserver le manuel du propriétaire pour les instructions d'entretien et de réglage.
-
Page 2: Important Safety Information
IMPORTANT SAFETY INFORMATION We thank you for choosing our product. To ensure your safety and health, please use this equipment correctly. It is important to read this entire manual before assembling and using the equipment. Safe and effective use can only be achieved if the equipment is assembled, maintained, and used properly. -
Page 3: Hardware Package
PRE-ASSEMBLY CHECK LIST Before you start to assemble, please make sure all parts are included. THANK FOR YOUR PURCHASE Description Spec. Qty. Description Spec. Qty. Bolt M8*40.5 Front Stabilizer Handlebar Rear Stabilizer M8*13 Right Pedal Handlebar Tube Meter DSC03601N-APP Left Pedal Spanner S13，S15，S17 Seat... - Page 4 ASSEMBLY INSTRUCTIONS We value your experience using Sunny Health and Fitness products. For assistance with parts or troubleshooting, please contact us at support@sunnyhealthfitness.com or 1-877-90SUNNY (877- 907-8669). STEP 1: Open the Main Frame (No. 28) as shown in the picture on the left.
- Page 5 We value your experience using Sunny Health and Fitness products. For assistance with parts or troubleshooting, please contact us at support@sunnyhealthfitness.com or 1-877-90SUNNY (877-907- 8669). STEP 3: M8*40.5 M8*13 Insert the Connecting Tube (No. 15) into the metal A S13,S15,S17 bracket slot of Seat Connecting Tube (No.
- Page 6 We value your experience using Sunny Health and Fitness products. For assistance with parts or troubleshooting, please contact us at support@sunnyhealthfitness.com or 1-877-90SUNNY (877-907- 8669). STEP 6: Insert the Meter (No. 41) onto the tab on the Handlebar (No. 4). STEP 7: Attach the Fixed Iron Sheet (No.
- Page 7 We value your experience using Sunny Health and Fitness products. For assistance with parts or troubleshooting, please contact us at support@sunnyhealthfitness.com or 1-877-90SUNNY (877-907- 8669). STEP 9: Unhook Exercise Bands (No. 42) from the Seat Connecting Tube (No. 31), and connect the Exercise Bands (No.
-
Page 8: Adjustment Instructions
ADJUSTMENT INSTRUCTIONS ADJUSTING THE HANDLEBAR Loosen the Knob (No. 10) and pull. Raise or lower the Handlebar Tube (No. 7) to desired height. Tighten the Knob (No. 10). ADJUSTING THE SEAT Loosen and remove the Knob (No. 21) located under the Seat Connecting Tube (No. -
Page 9: Folding Instructions
FOLDING INSTRUCTIONS A. Adjust the Seat Tube (No. 25) to the lowest level by the Pin (No. 29). NOTE: Make sure Exercise Bands (No. 42) are not connected to Main Frame (No. 28) when folding. B. Adjust the Handlebar Tube (No. 7) to the lowest level by Knob (No. -
Page 10: Battery Installation And Replacement
BATTERY INSTALLATION & REPLACEMENT Battery Cover Battery BATTERY INSTALLATION: 1. Take out 2 AA batteries from manual bag. 2. Press the buckle of battery cover on the Meter (No. 41), then remove battery cover. 3. Install 2 AA batteries into the battery case on the back of the Meter (No. 41). Pay attention to the battery + and –... - Page 11 EXERCISE METER SPECIFICATIONS: TIME…................00:00-99:59 MIN/SEC. CNT (COUNT)..............0-9999 STROKES CAL (CALORIES)… .............0-999.9 KCAL TOTAL (TOTAL COUNT)............0-9999 K PULSE………………………………………………….....40-240BPM FUNCTIONS: TIME: Displays the workout time while exercising. CNT (COUNT): Accumulate the strokes while exercising. CAL (CALORIES): Displays calories amount burned while exercising. TOTAL (TOTAL COUNT): Displays the total number of strokes since batteries installed.
-
Page 12: Troubleshooting
TECHNICAL DATA Connectivity: Bluetooth LE Frequency Range: 2400~2483.5Mhz Transmitting Power: 0dBm APP CONNECTION: Connect Smart Equipment to SunnyFit App: 1. Scan to download SunnyFit from the app store: 2. Ensure that the Bluetooth function is turned on from your mobile device. 3. -
Page 13: Parts List
PARTS LIST Description Spec. Qty. Description Spec. Qty. Sponge Φ29 Stopper Φ34 Φ25*1.5 Plug Seat Tube Bolt M8*40.5 Washer OD20*ID11 Handlebar OD16*ID8 Washer Main Frame Φ8*42.5 M8*13 Handlebar Tube Plug Φ19*35 Seat Connecting 30*30*T1.5 Bushing Tube Pedal Connecting Front Connecting Tube Tube M8*12... -
Page 14: Informations De Sécurité Importantes
INFORMATIONS DE SÉCURITÉ IMPORTANTES Nous vous remercions d’avoir choisi notre produit. Pour votre santé et votre sécurité, veuillez utiliser correctement cet appareil. Il est important de lire entièrement le présent manuel avant d’assembler l’appareil et de l’utiliser. L’utilisation sûre et efficace n’est possible que si l’appareil est correctement assemblé, entretenu et utilisé. - Page 15 LISTE DE CONTRÔLE POUR LE PRÉ-ASSEMBLAGE Avant de commencer l'assemblage, assurez-vous que toutes les pièces sont incluses. THANK FOR YOUR PURCHASE N° Description Spécification QTÉ N° Description Spécification QTÉ Boulon M8*40.5 Stabilisateur Avant Guidon Stabilisateur Arrière Écrou M8*13 Pédale Droite Tube du Guidon Compteur DSC03601N-APP...
-
Page 16: Instructions D'assemblage
INSTRUCTIONS D'ASSEMBLAGE Nous apprécions votre expérience d'utilisation des produits Sunny Health and Fitness. Pour obtenir de l'aide concernant des pièces ou un dépannage, veuillez nous contacter à support@sunnyhealthfitness.com ou au 1-877-90SUNNY (877-907-8669). ÉTAPE 1: Ouvrir le Cadre Principal (N° 28) comme l’illustre la figure à... - Page 17 Nous apprécions votre expérience d'utilisation des produits Sunny Health and Fitness. Pour obtenir de l'aide concernant des pièces ou un dépannage, veuillez nous contacter à support@sunnyhealthfitness.com ou au 1-877-90SUNNY (877-907-8669). ÉTAPE 3: M8*40.5 M8*13 Insérer le Tube de Raccordement (N° 15) dans la fente A S13,S15,S17 du support métallique du Tube de Raccordement de la Selle (N°...
- Page 18 Nous apprécions votre expérience d'utilisation des produits Sunny Health and Fitness. Pour obtenir de l'aide concernant des pièces ou un dépannage, veuillez nous contacter à support@sunnyhealthfitness.com ou au 1-877-90SUNNY (877-907-8669). ÉTAPE 6: Insérer le Compteur (N° 41) sur la languette située sur le Guidon (N°...
- Page 19 Nous apprécions votre expérience d'utilisation des produits Sunny Health and Fitness. Pour obtenir de l'aide concernant des pièces ou un dépannage, veuillez nous contacter à support@sunnyhealthfitness.com ou au 1-877-90SUNNY (877-907-8669). ÉTAPE 9: Décrochez les Cordes Élastique (N° 42) du Tube de Raccordement de la Selle (N°...
-
Page 20: Instructions De Réglage
INSTRUCTIONS DE RÉGLAGE RÉGLAGE DU GUIDON Desserrer le Bouton (N° 10) et le retirer. Élever ou abaisser le Tube de Guidon (N° 7) jusqu’à la position souhaitée. Serrez le Bouton (N° 10). RÉGLAGE DU SIÈGE Desserrez et retirez le Bouton (N° 21) situé sous le Tube de Raccordement de la Selle (N°... - Page 21 INSTRUCTIONS DE PLIAGE A. Réglez Le Tube de Selle (N° 25) au niveau le plus bas à l'aide de la Broche (N° 29). REMARQUE: Assurez-vous que les Cordes Élastique (N° 42) ne sont pas reliées au Cadre Principal (N° 28) lorsque vous les pliez. B.
-
Page 22: Installation Et Remplacement Des Piles
INSTALLATION ET REMPLACEMENT DES PILES Battery Cover Battery INSTALLATION DES PILES 1. Retirer les 1 pile AA du boîtier du compteur. 2. Appuyer sur le fermoir du couvercle du compartiment à piles de Compteur (N° 41) et retirer le couvercle. 3. -
Page 23: Spécifications
COMPTEUR D'EXERCICE SPÉCIFICATIONS: TIME (DURÉE)…..............00:00-99:59 MIN/SEC. CNT (NOMBRE) ..............0-9999 MOUVEMENTS CAL (CALORIES)… .............0-999.9 KCAL TOTAL (COMPTE TOTAL)...........0-9999 K PULSE (IMPULSE)………………。………………….....40-240BPM FUNCTIONS: TIME (DURÉE): Affiche la durée de l’entraînement pendant l’exercice. CNT (NOMBRE): Accumulez les mouvements pendant l'exercice. CAL (CALORIES): Affiche la quantité... -
Page 24: Dépannage
DONNÉES TECHNIQUES Connectivité : Bluetooth LE Gamme de fréquences : 2400~2483.5Mhz Puissance d'émission : 0dBm CONNEXION À L'APP: Connecter l'équipement intelligent à l'application SunnyFit: 1. Scannez pour télécharger SunnyFit à partir de l'app store: 2. Assurez-vous que la fonction Bluetooth est activée sur votre appareil mobile. 3. -
Page 25: Liste Des Pièces
LISTE DESPIÈCES N° Description Spécification QTÉ N° Description Spécificatio QTÉ Mousse Φ29 Butée Φ34 Φ25*1.5 Bouchon Tube de Selle Boulon M8*40.5 Rondelle OD20*ID11 Guidon Écrou OD16*ID8 Rondelle Cadre Principal Φ8*42.5 Écrou M8*13 Broche Tube de Guidon Bouchon Φ19*35 Tube de 30*30*T1.5 Bague Raccordement de la... -
Page 26: Exploded Diagram
EXPLODED DIAGRAM 22 22 27 26 16 16 5 33 5 33 Version：1.1...
