Summary of Contents for Ronix 2604

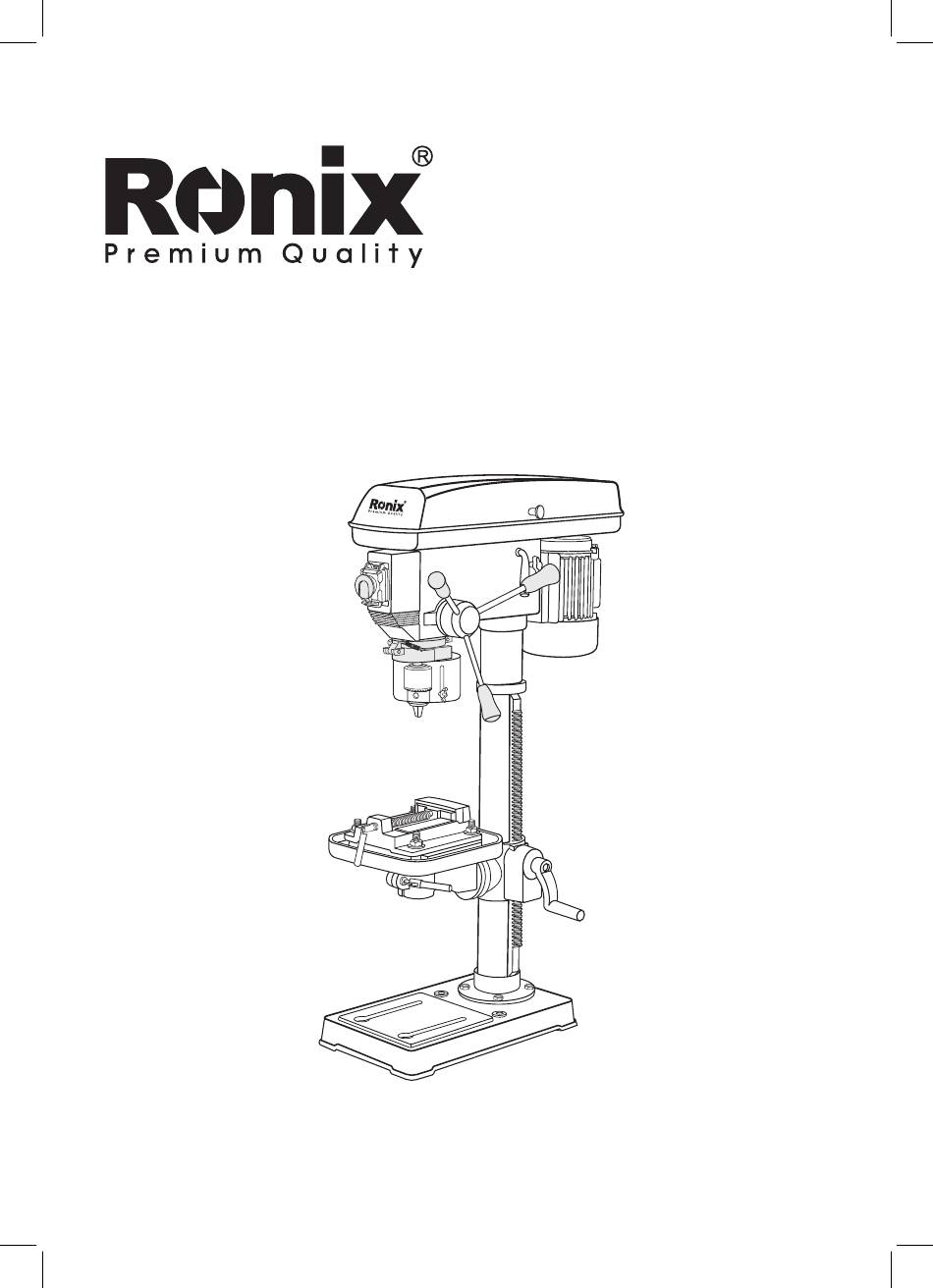

- Page 1 BOHRPRESSE 16mm 2604 www.ronixtools.com...
- Page 3 SPEZIFIKATIONEN Modell 2604 Voltzahl 220-240V Motorleistung 550W Bohrfutterkapazität 3~16mm Stahl: 13mm Bohrkapazität Holz: 20mm Kunststoff: 16mm Spindelhub 80mm Geschwindigkeitsklasse Geschwindigkeit 180~2770U/min Spindelkegel Abstand von der Spindelachse zur 162.5mm Säule Abstand vom Spindelende zur 450mm Tischoberfläche Abstand vom Spindelende zur 630mm Basisoberfläche...
- Page 4 Zubehör: Federscheibe 10 Außensechskantschraube M10x25 Klemmschiene Sechskantstangenschlüssel 4 Sechskantstangenschlüssel 3 Griff & Spitze Dickes Bremseisen Bohrfutterschutz Bohrfutter & Kegel Spindel Cross Recess Pan Hd Screw M5 Flache Unterlegscheibe M5 Bolzen M12x40 Schraubstock 4’'+D63 4" Flache Unterlegscheibe 12 Federscheibe 12 WERKZEUGTEILE Kopfmontage Säule Tisch...
-
Page 5: Spezifikationen
SPEZIFIKATIONEN WARNUNG! Um elektrische Gefahren, Brandgefahren oder Beschädigungen des Werkzeugs zu vermeiden, verwenden Sie den richtigen Schutzschalter. Verwenden Sie für Ihre Werkzeuge einen separaten Stromkreis. Um einen Schock oder Brand zu vermeiden, ersetzen Sie das Netzkabel sofort, wenn es abgenutzt, geschnitten oder in irgendeiner Weise beschädigt ist. WARNUNG! Um Fehler zu vermeiden, die zu schweren Verletzungen führen könnten, schließen Sie die Bohrmaschine nicht an, bevor Sie das Folgende gelesen... - Page 6 und sicherer in dem Tempo erledigen, für das es konzipiert wurde. 9- VERWENDEN SIE DAS RICHTIGE WERKZEUG. Zwingen Sie das Werkzeug oder den Aufsatz nicht dazu, eine Arbeit zu verrichten, für die es nicht konzipiert wurde. 10- VERWENDEN SIE DAS RICHTIGE VERLÄNGERUNGSKABEL. Stellen Sie sicher, dass Ihr Verlängerungskabel in gutem Zustand ist.
- Page 7 Schneidwerkzeug unbeabsichtigt berührt wird. 18- ÜBERPRÜFEN SIE AUF BESCHÄDIGTE TEILE. Vor der weiteren Verwendung des Werkzeugs sollte ein beschädigter Schutz oder ein anderes Teil sorgfältig überprüft werden, um festzustellen, ob es ordnungsgemäß funktioniert und seine beabsichtigte Funktion erfüllt überprüfen Sie die Ausrichtung beweglicher Teile, die Bindung beweglicher Teile, den Bruch von Teilen, die Montage und alle anderen Bedingungen, die den Betrieb beeinflussen könnten.
- Page 8 Bedienungsanleitung gelesen und verstanden haben. 1- DIESE BOHRMASCHINE ist nur für die Verwendung in trockenen Bedingungen und nur für den Innenbereich vorgesehen. 2- TRAGEN SIE AUGENSCHUTZ. VERWENDEN Sie eine Gesichts oder Staubschutzmaske zusammen mit Schutzbrillen, wenn die Bohrarbeit staubig ist. VERWENDEN Sie Gehörschutz, insbesondere bei längerer Benutzung.
- Page 9 Schraubstock, um die Arbeit zu halten, wenn es praktisch ist. Es ist sicherer, als Ihre Hand zu verwenden, und es befreit beide Hände, um das Werkzeug zu bedienen. 14- STELLEN SIE SICHER, dass alle Klemmen und Verriegelungen vor dem Bohren fest angezogen sind. 15- VERANKERN SIE DEN KOPF und die Tischstütze sicher an der Säule und den Tisch an der Tischstütze, bevor Sie die Bohrmaschine in Betrieb nehmen.
- Page 10 entfernen oder Einstellungen vornehmen. HINWEIS: VERWENDEN SIE DAS RICHTIGE VERLÄNGERUNGSKABEL. Stellen Sie sicher, dass Ihr Verlängerungskabel in gutem Zustand ist. Wenn Sie ein Verlängerungskabel verwenden, stellen Sie sicher, dass es stark genug ist, um den Strom zu tragen, den Ihr Produkt ziehen wird.
- Page 11 FEHLERSUCHE-TABELLE Symptom: Mögliche Ursache(n): Korrekturmaßnahme 1. Falsche Riemen 1. Spannung einstellen Spannung Bit brennt oder raucht 2. Spindel schmieren Übermäßiges Spiel Laute 3. Riemenscheibenmutter oder Wackeln des Betriebsgeräusche festziehen Bohrers 4. Stellschraube in Bohrer klemmt im der Riemenscheibe Werkstück festziehen 1.
- Page 12 DRILL PRESS 16mm 2604...
-
Page 13: Specifications
SPECIFICATIONS Model 2604 Voltage 220-240V Motor Power 550W Chuck Capacity 3~16mm Steel: 16mm Drill Capacity Wood:35mm Plastic: 25mm Spindle Travel 80mm Class Of Speed Speed 180~2770RPM Spindle Taper Distance from spindle axis to the 162.5mm column Distance from spindle end to the... -
Page 14: Parts List
Accessories Spring Washer 10 Outside Hex. Bolt M10x25 Collar Rack Hexagon Bar Wrench 4 Hexagon Bar Wrench 3 Handle & Tip Thick Brake Iron Chuck Guard Chuck & Taper Spindle Pulley Cover Tip Cross Recess Pan Hd Screw M5 Flat Washer M5 Bolt M12x40 Bench Vice 4''+D63 4"... - Page 15 SPECIFICATIONS WARNING! To avoid electrical hazards, fire hazards, or damage to the tool, use proper circuit protection. Use a separate electrical circuit for your tools. To avoid shock or fire, replace power cord immediately if it is worn, cut or damaged in any way. WARNING! To avoid mistakes that could cause serious injury, do not plug the Drill Press in until you have read and understood the following.
- Page 16 11- WEAR PROPER APPAREL. Do not wear loose clothing, gloves, neckties, rings, bracelets, or other jewelry that may get caught in moving parts. Non-slip footwear is recommended. Wear protective hair covering to contain long hair. 12- ALWAYS WEAR EYE PROTECTION. Any Drill Press can throw foreign objects into the eyes that could cause permanent eye damage.
-
Page 17: Specific Safety Instructions
for best and safest performance. Follow instructions for lubricating and changing accessories. 22- DO NOT use power tools in the presence of flammable liquids or gases. SAFETY 23- DO NOT OPERATE the tool if you are under the influence of any drugs, alcohol or medication that could affect your ability to use the tool properly. - Page 18 9- DO NOT perform any operation freehand. ALWAYS hold the work piece firmly against the table so it will not rock or twist. Use clamps or a vise for unstable work pieces. 10- MAKE SURE there are no nails or foreign objects in the part of the work piece to be drilled.
- Page 19 the work piece. 23- TO AVOID INJURY from accidental starting, always turn the switch OFF and unplug the drill press before installing or removing any accessory or attachment or making any adjustment. NOTE: USE PROPER EXTENSION CORD. Make sure your extension cord is in good condition.
- Page 20 - Carefully lift the head above the column and slide it onto the column. Make sure the head slides down over the column as far as possible. Align the head with the base. - Using the hex wrench, tighten the head lock set screws. INSTALLING FEED HANDLES (FIG 5) Locate the three feed handles in the loose parts bag.
- Page 21 INSTALL KNOB AND SCREW OF UPPER PULLEY COVER. (FIG 7) Fig 1 Fig 2 Fig 3 Fig 4 Fig 5 Fig 6 Fig 7 ADJUSTMENT TABLE ADJUSTMENT A. Tilting adjustment: Loosen lock bolt then swing table to appropriate position and retighten lock bolt.
- Page 22 SPEED ADJUSTMENT (FIG 1) - This drill press has 16 speeds shown in the speed label. To change the speed, loose the belt tension lock knob , pull the motor mounting plate to the front end then change the belt location. To tighten the belt, push the motor mounting plate to the rear end and lock the belt tension lock knob.
- Page 23 POSITIONING WORK PIECE (FIG 2) To prevent the work piece or back-up material from being torn from your hands while drilling, you MUST position it against the LEFT side of the column. Failure to do this could result in personal injury. USING VISE (FIG 3) For small work piece that cannot be clamped to the table, use a drill press vise.
-
Page 24: Maintenance
Material SOFTWOOD HARDWOOD ACRYLIC BRASS ALUMINUM STEEL TWIST DRILL BITS 1/16-3/16`` (3-5mm) 3000 3000 2500 3000 3000 3000 1/4-3/8`` (6-10mm) 3000 1500 2000 1200 2500 1000 7/16-5/8`` (11-16mm) 1500 1500 1500 11/16-1`` (11-25mm) 1000 BRAD-POINT BITS 1/8`` 1800 1200 1500 1/4`` 1800 1000... -
Page 25: Troubleshooting Chart
power source outlet before maintaining or lubricating your drill press. Frequently blow out, using an air compressor or dust vacuum, any dust that accumulates inside the motor. A coat of paste wax applied to the table and column will help to keep the surface clean & help avoid rust. To avoid shock or fire hazard, if the power cord is worn or cut on any way, have it replaced immediately. - Page 28 www.ronixtools.com...
