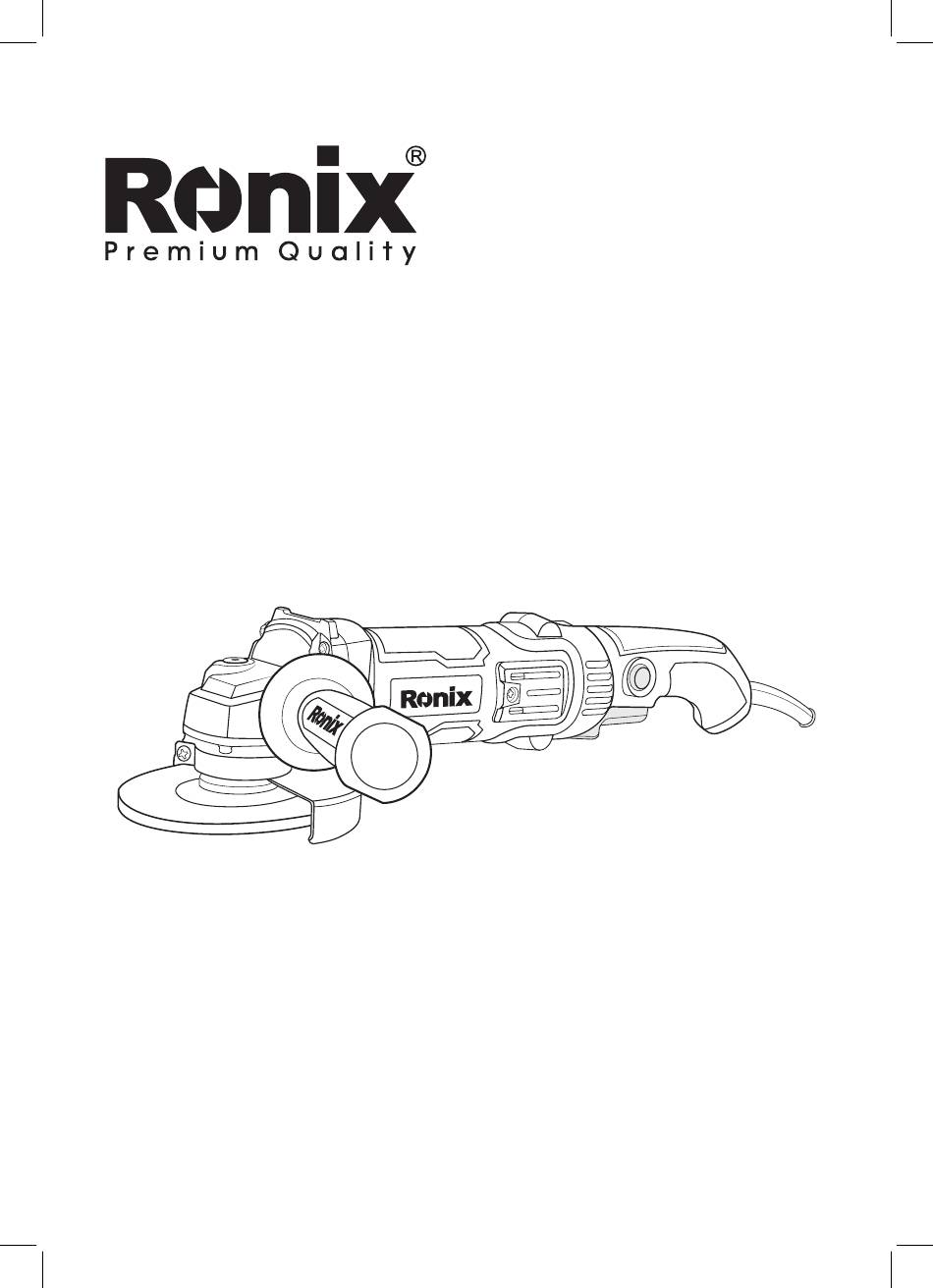

- Page 1 MINI - WINKELSCHLEIFER 115mm 3161 www.ronixtools.com...
- Page 3 TECHNISCHE SPEZIFIKATIONEN Modell 3161 Leistung 1200W Voltzahl 220-240V Frequenz 50-60Hz Leerlaufgeschwindigkeit 3000-11000U/min Scheibendurchmesser 115mm Spindelgröße Nettogewicht 2.05Kg Zubehör 1Stück Schutzhaube 1Stück Schraubenschlüssel WERKZEUGTEILE Geschwindigkeitseinstellungen Schalterarretierung Getriebegehäuse Wellensperre Schalter Schleifscheibe Schutzhaube ALLGEMEINE SICHERHEITSANWEISUNGEN WARNUNG! - Lesen Sie alle Sicherheitswarnungen und Anweisungen.
- Page 4 Schlag, Feuer und/oder schweren Verletzungen führen. - Bewahren Sie alle Warnungen und Anweisungen für die Zukunft auf. - Der Begriff “Elektrowerkzeug” in den Warnungen bezieht sich auf Ihr netzbetriebenes (mit Kabel) oder akkubetriebenes (kabelloses) Elektrowerkzeug. SICHERHEIT AM ARBEITSPLATZ - Halten Sie den Arbeitsbereich sauber und gut beleuchtet. Unordnung und dunkle Bereiche laden zu Unfällen ein.
- Page 5 elektrischen Schlages. - Wenn Sie ein Elektrowerkzeug im Freien betreiben, verwenden Sie ein für den Außenbereich geeignetes Verlängerungskabel. Die Verwendung eines für den Außenbereich geeigneten Kabels verringert das Risiko eines elektrischen Schlages. - Wenn der Betrieb eines Elektrowerkzeugs an einem feuchten Ort unvermeidlich ist, verwenden Sie eine mit einem Fehlerstrom- schutzschalter (RCD) geschützte Stromversorgung.
- Page 6 Stand und Gleichgewicht. Dies ermöglicht eine bessere Kontrolle des Elektrowerkzeugs in unerwarteten Situationen - Kleiden Sie sich angemessen. Tragen Sie keine lockere Kleidung oder Schmuck; Halten Sie Ihre Haare, Kleidung und Handschuhe von beweglichen Teilen fern. Lockere Kleidung, Schmuck oder langes Haar können in beweglichen Teilen gefangen werden.
- Page 7 andere Bedingung, die den Betrieb der Elektrowerkzeuge beeinflussen kann. Wenn beschädigt, lassen Sie das Elektrowerkzeug vor der Verwendung reparieren. Viele Unfälle werden durch schlecht gewartete Elektrowerkzeuge verursacht. - Halten Sie Schneidwerkzeuge scharf und sauber. Ordentlich gewartete Schneidwerkzeuge mit scharfen Schneidkanten neigen weniger dazu, sich zu verfangen und sind leichter zu kontrollieren.
- Page 8 einem “lebenden” Draht wird die freiliegenden Metallteile des Werkzeugs “unter Spannung setzen” und den Bediener schockieren. - Verwenden Sie bei der Verwendung von Schleifscheiben mit eingesenktem Zentrum nur räder, die mit Fiberglas verstärkt sind. - Tragen Sie immer Schutzbrillen oder Schutzgläser. Gewöhnliche Augen oder Sonnenbrillen sind KEINE Schutzbrillen.
- Page 9 Um die Sicherheit und Zuverlässigkeit des Produkts zu gewährleisten, sollten Reparaturen, Kohlebürsteninspektionen und -austausch sowie jede andere Wartung oder Einstellung von autorisierten RONIX SERVICE Zentren oder RONIX SERVICE Technikern durchgeführt werden. Dabei sollten immer RONIX SERVICE Ersatzteile verwendet werden.
- Page 11 MINI ANGLE GRINDER 115mm 3161...
- Page 12 TECHNICAL SPECIFICATIONS Model 3161 Power 1200W Voltage 220-240V Frequency 50-60Hz No Load Speed 3000-11000RPM Disc Diameter 115mm Spindle Size Net Weight 2.05Kg 1pc Side Handle Accessories 1pc Protect Guard 1pc Spanner Mini Angle Grinder 115mm...
- Page 13 PART LIST Speed Controller Switch Lock Gear box Shaft Lock Switch Side Handel Grinding Wheel Wheel Guard GENERAL POWER TOOL SAFETY WARNINGS WARNING! - Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and or serious injury. - Save all warnings and instructions for future reference.
- Page 14 Unmodified plugs and matching outlets will reduce risk of electric shock. - Avoid body contact with earthed or grounded surfaces such as pipe, radiators, ranges and refrigerators. There is an increased risk of electric shock if your body is earthed or grounded. - Don’t expose power tools to rain or wet conditions.
- Page 15 - Remove any adjusting key or wrench before turning the power tool on. A wrench or a key left attached to a rotating part of the power tool may result in personal injury. - Don’t overreach. Keep proper footing and balance at all times. This enables better control of the power tool in unexpected situations.
- Page 16 - Use the power tool, accessories and tool bits etc. in accordance with the instruction, taking into account the working conditions and the work to be performed. Use of the power tool for operations different from those intended could result in a hazardous situation. SERVICE - Have your power tool serviced by qualified repair person using only identical replacement parts.
- Page 17 - Be careful not to damage the spindle, the flange (especially installing surface) and the lock nut. Damage to these parts could result in wheel breakage. - NEVER use tool with wood cutting blades or other saw blades. Such blades when used on a grinder frequently kick and cause loss of control leading to personal injury.
- Page 18 ASSEMBLY CAUTION: Always be sure that the tool is switched off and unplugged before adjusting or checking function on the tool. SHAFT LOCK CAUTION: - Never actuate the shaft lock when the spindle is moving. Or the tool may be damaged. - Press the shaft lock to prevent spindle rotation when installing or removing accessories.
- Page 19 INSTALLING OR REMOVING WHEEL GUARD CAUTION: - When using a depressed center grinding wheel/Multi-disc, flex wheel, wire wheel brush, cut off wheel or diamond wheel, the wheel guard must be fitted on the tool so that the closed side of the guard always points toward the operator.
- Page 20 Lock nutt Depressed Center Grinding Wheel/Multi-Disc Inner Flange OPERATION WARNING! - It should never be necessary to force the tool. The weight of the tool applies adequate pressure. Forcing and excessive pressure could cause dangerous wheel breakage. - ALWAYS replace wheel if tool is dropped while grinding. - NEVER bang or hit grinding disc or wheel onto work.
- Page 21 on the side handle. Turn the tool on and then apply the wheel or disc to the work piece. In general, keep the edge of the wheel or disc at an angle of about 15°degrees to the work piece surface. During the break in period with a new wheel, do not work the grinder in the B direction or it will cut into the work piece.
- Page 22 Regularly clean the tool’s air vents or whenever the vents start to become obstructed. To maintain product SAFETY and RELIABILITY, repairs, carbon brush inspection and replacement, any other maintenance or adjustment should be performed by RONIX SERVICE Authorized or RONIX SERVICE Centers, always using RONIX SERVICE replacement parts. Mini Angle Grinder 115mm...
- Page 24 www.ronixtools.com...
