Summary of Contents for Tsun TSOL-M350

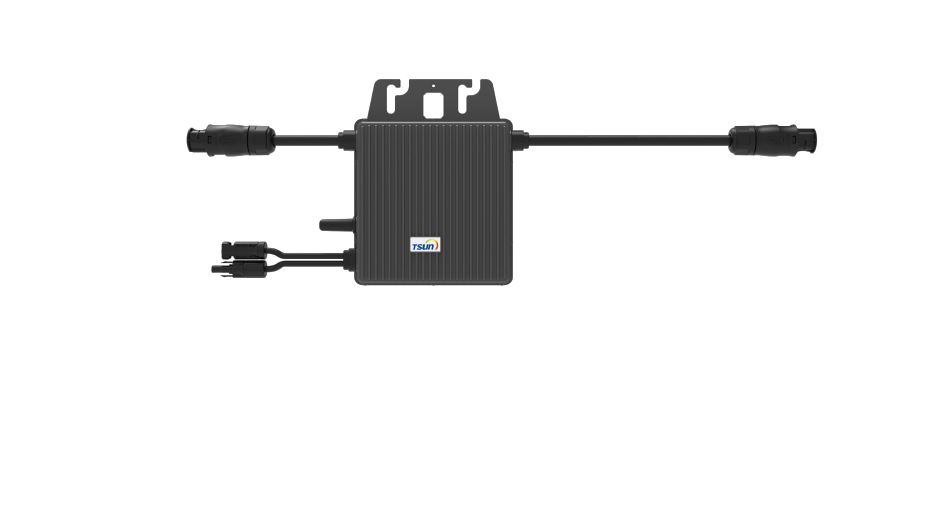

- Page 1 Guide d'installation rapide Guide d'installation rapide pour le micro-onduleur TSOL-M350/M400 Quick Installation Guide for TSOL-M350/ M400 Microinverter TSOL-M350/ M400 微型逆变器快速安装指南...
- Page 2 Étape 1. Créer une carte d'installation Step 1. Make an installation map 步骤1.制作安装图 Selon la conception du système, la position du micro - onduleur est enregistrée à l'aide d'un dessin d'installation vierge dans l'emballage. Chaque cellule de l'illustration d'installation correspond à un module photovoltaïque.
- Page 3 À titre d'exemple, une carte d'installation terminée est illustrée ci-dessous : As an example, a finished installation map is shown as below: 例如，完成的安装图如下所示： Remarque : il y a deux étiquettes SN à l'arrière du micro-onduleur. Prenez-en un et collez l'étiquette SN sur la cellule correspondante du plan d'installation en fonction de l'installation réelle.
- Page 4 Étape 2. montage des supports de panneau PV Step 2. mounting PV panel brackets 步骤2. 安装光伏板支架...
- Page 5 Étape 3. montage du micro-onduleur Step 3. mounting the microinverter 步骤3. 安装微型逆变器 Marquez le centre approximatif des modules PV sur le cadre (rail de guidage) et installez le micro-onduleur avec le côté LED vers l'extérieur. Mark the approximate center of PV modules on the frame (guiding rail) and install the micro- inverter with the LED side facing outside.
- Page 7 AC connector an IP67 protection from water and dust. For each project the usage quantity of protection caps is depended on the system design and at least 1 pcs. TSUN recommend the use of female protection caps. 保护盖用于为未使用的交流连接器提供 IP67防水防尘保护。对于每个项目，保护...
- Page 8 Les capuchons de protection sont utilisés pour donner au connecteur AC inutilisé une protection IP67 contre l'eau et la poussière. Pour chaque projet, la quantité d'utilisation de capuchons de protection dépend de la conception du système et d'au moins 1 pcs. TSUN recommande l'utilisation de capuchons de protection femelles.
- Page 9 Étape 5. Câblage du câble de sortie AC de fin de plusieurs micro-onduleurs connectés en parallèle dans un seul système PV ; Step 5. Wiring the ending AC-output cable of several Microinverters that in parallel connection in a single PV system; Step 5.
- Page 10 Étape 6. Connexion du module PV Step 6. Connecting PV module 步骤6.连接光伏组件 Connexion des câbles DC du module PV aux connecteurs DC du micro-onduleur. Connecting the DC cables of the PV module to the DC connectors of microinverter. 将光伏组件的直流电缆连接至微型逆变器的直流连接器。...
