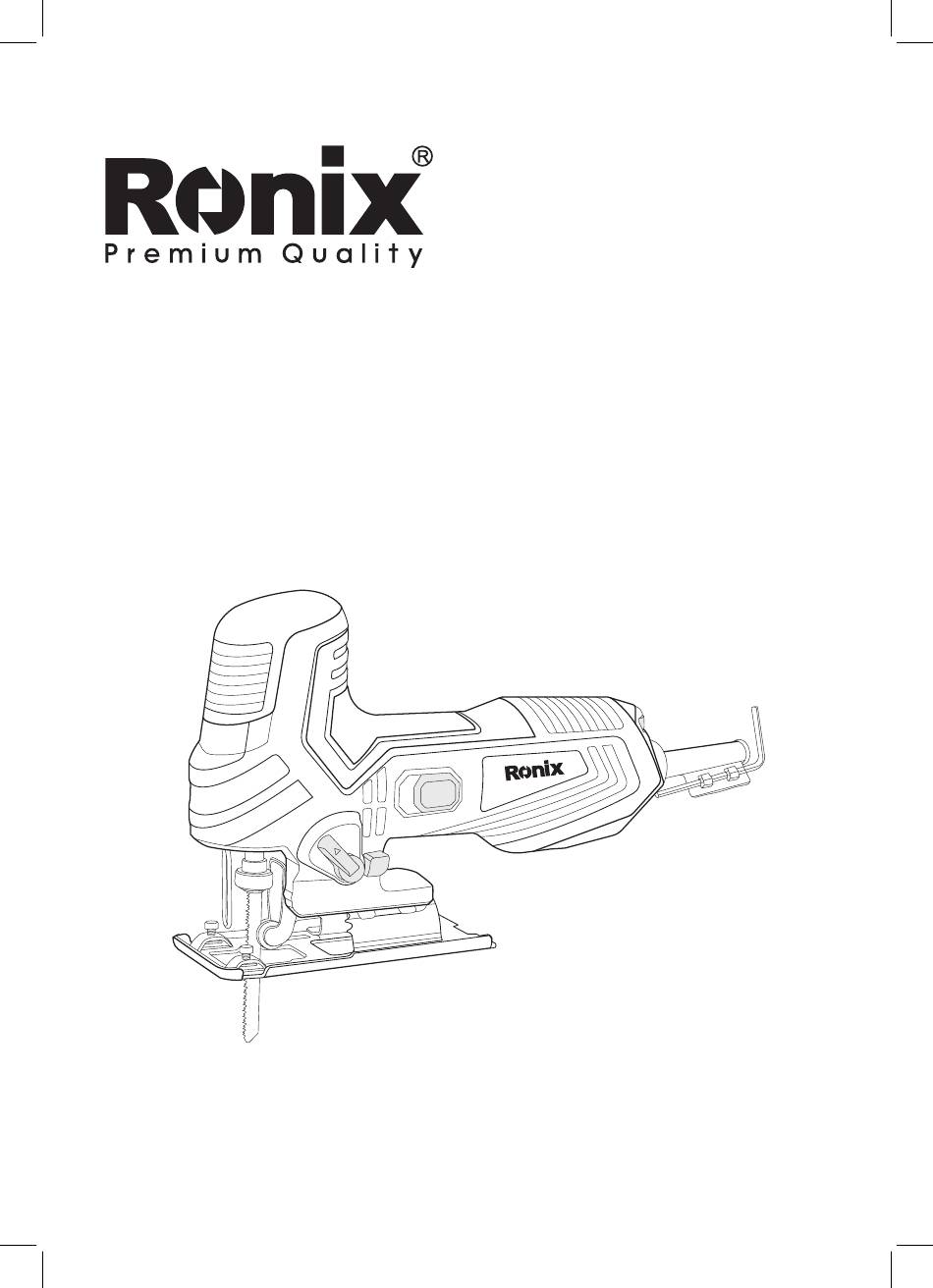

- Page 1 STICHSÄGE 4101 www.ronixtools.com...
-
Page 3: Technische Daten
TECHNISCHE DATEN Modell 4101 Spannung 220-240V Frequenz 50-60Hz Leistung 550W Leerlaufdrehzahl 0~3000U/Min Holz 0°: 65mm Max. Schnitttiefe Stahl 0°: 6mm Gewicht Holzsägeblatt: 1 Stk Staubabsaugungsadapter: 1 Stk Zubehör Schlüssel: 1 Stk Führungslineal: 1 Stk GERÄTEKOMPONENTEN Ein-/Ausschalter Elektronische Steuerung Pendelschalter Sägeblatthalter Staubgebläseschalter... - Page 4 SICHERHEITSANWEISUNGEN WARNUNG! BEI DER VERWENDUNG VON ELEKTROWERKZEUGEN SIND IMMER ALLE SICHERHEITSANWEISUNGEN BEACHTEN, UM DAS RISIKO VON BRAND, ELEKTRISCHEM SCHLAG UND VERLETZUNGEN ZU VERMINDERN. BEVOR SIE VERSUCHEN, DAS WERKZEUG ZU BEDIENEN, LESEN SIE BITTE ALLE ANWEISUNGEN SORGFÄLTIG DURCH UND BEWAHREN SIE SIE ZUR WEITEREN REFERENZ AUF.
- Page 5 Geschwindigkeit. Vermeiden Sie unnötige Überlastung, die den Bediener gefährden und die Funktionen des Werkzeugs beeinträchtigen kann. 7) Verwenden Sie das richtige Werkzeug. Zwingen Sie kleine Werkzeuge und Aufsätze nicht, die Arbeit eines schweren Werkzeugs zu erledigen. Verwenden Sie Werkzeuge nicht für einen anderen als den vorgesehenen Zweck, zum Beispiel verwenden Sie keine elektrische Handkreissäge zum Schneiden von Baumstämmen oder Ästen.
- Page 6 wurden. 15) Vermeiden Sie unbeabsichtigtes Einschalten. Tragen Sie ein eingestecktes Werkzeug nicht mit dem Finger auf dem Schalter. Stellen Sie sicher, dass der Schalter ausgeschaltet ist, wenn Sie den Stecker in die Steckdose stecken. 16) Verwenden Sie Verlängerungskabel. Wenn ein Verlängerungskabel erforderlich ist, überprüfen Sie immer, ob der Querschnitt mindestens gleich groß...
- Page 7 empfohlen sind, birgt ein Risiko für persönliche Verletzungen. 21) Lassen Sie Ihr Werkzeug von einem Experten reparieren. Dieses Elektrowerkzeug entspricht den geltenden Sicherheitsvorschriften. Reparaturen an Elektrowerkzeugen dürfen nur von Fachleuten durchgeführt werden. Andernfalls kann dies erhebliche Gefahren für den Benutzer verursachen. VERWENDUNG DER STICHSÄGE Diese Stichsäge ist für das Schneiden von Holzstücken, Stahl, Aluminium und Kunststoff mit verschiedenen Arten von Sägeblättern vorgesehen.
-
Page 8: Service Und Wartung
da es sehr heiß sein kann, wenn es gerade aufgehört hat zu arbeiten. 11) Verwenden Sie nur scharfe und fehlerfreie Klingen. Die Klinge muss ersetzt werden, wenn sie gebrochen, gerissen, verzogen oder stumpf ist. 12) Wenn ein Verlängerungskabel benötigt wird, verwenden Sie bitte dasselbe Typ wie das Werkzeug. - Page 9 5 mm), müssen durch neue ersetzt werden. - ERSETZEN SIE IMMER BEIDE KOHLEBÜRSTEN ZUR GLEICHEN ZEIT UND VERWENDEN SIE NUR DIE VOM RONIX-SERVICE BEREITGESTELLTEN BÜRSTEN. - Die Bürsten müssen sich leicht in die Halterungen einfügen lassen. - Nach dem Einsetzen der neuen Kohlebürsten lassen Sie das Werkzeug einige Minuten laufen, damit sich die Bürsten besser anpassen können.
- Page 10 JIG SAW 4101...
-
Page 11: Specifications
SPECIFICATIONS 4101 Model Voltage 220-240V Frequency 50-60Hz Power 550W No Load Speed 0~3000RPM Wood 0°: 65mm Max. Saw Capacity Steel 0°: 6mm Weight Wood Blade: 1pc Dust Pipe Connector: 1pc Accessories Wrench: 1pc Guide Ruler: 1pc PARTS LIST Electronic Control... -
Page 12: Safety Instructions
SAFETY INSTRUCTIONS WARNING! WHEN USING ELECTRIC TOOLS, ALL THE SAFETY INSTRUCTIONS SHOULD ALWAYS BE OBSERVED TO REDUCE THE RISK OF FIRE, ELECTRIC SHOCK AND PERSONAL INJURY BEFORE ATTEMPTING TO OPERATE THE TOOL, PLEASE READ ALL THE INSTRUCTIONS AND SAVE IT FOR FURTHER REFERENCE. BASIC SAFETY PRECAUTIONS FOR ALL ELECTRIC TOOLS 1) Keep work area clean Cluttered area and benches invite injuries. - Page 13 Don’t wear loose clothes or jewelry. They can be caught in moving parts. Rubber gloves and non- skid footwear are recommended when working outdoors. Wear protective hair covering to contain long hair. 9) Use safety goggles Always wear safety goggles. If dust is produced, use the special masks. 10) Don’t abuse cables Never carry tool by cable or yank it to disconnect it form socket.
- Page 14 should be carefully checked to determine that it will operate properly and perform its intended function. Check for alignment of moving parts, binding of moving part, breakage of parts, mounting and any other condition that may affect its operations, A guard or other part that is damaged should be properly repaired or replaced by a qualified service center unless otherwise indicated elsewhere in the instruction manual.
-
Page 15: Operation Regulations
7) Hold the tools tightly when operating the tool. 8) Don’t lay down the tool on the ground or working table before switch it off. 9) Don’t cut the material with asbestos. When cutting some material like fiber, please wear mask. 10) When switch off the tool, don’t stop the blade by pressing, Don’t touch the blade by hand because it is quite hot when just stop working. - Page 16 FITTING THE BLADE - Open the blade holder by fully retracting the blade latch. - Insert the saw blade into the blade holder, guiding the back of the blade into the groove of the guide roller. -Release the blade latch, the blade is assembled well. REMOVING THE BLADE - Release the blade latch, fully retract the blade latch and pull the blade out of the holder.
- Page 17 Position Cutting method example no pendulum Cutting mild steel, stainless steel or plas- action tic, wood, and plywood Small pendulum Cutting mild steel, Aluminum and hard action wood Medium pendulum Cutting wood and plywood, fast Cutting action aluminum and mild steel Large pendulum fast Cutting wood, and plywood action...
- Page 18 On/Off Switch SETTING THE ELECTRONIC SAWING SPEED To preset the sawing speed, turn the control dial to the desired level. The higher the rate, the higher the sawing speed. The required setting depends on the thickness and kind of material. Using high speeds for sawing soft materials such as wood, Use low speeds for sawing metal.
- Page 19 - Drill a hole (¢ Min.12mm) and introduce the saw blade. Switch the tool on. follow THE LINE WHEN CUTTING STRAIGHTLY. - For pendulum cutting. Please move the tool slightly. 1)Sawing in metal - Mount an appropriate saw blade. - Proceed as described above. - Use a cooling lubricant (cutting oil) to prevent overheating of the saw blade or the workpiece.
-
Page 20: Service And Maintenance
Dust extraction tube SERVICE AND MAINTENANCE 1) Always disconnect the tool before carrying out inspection or cleaning. 2) Never use water or other liquids to clean the tool. Clean the tool by brushing it with a brush. 3) Check and replace the carbon brush frequently. 4) The air vent of the tool should be cleaned regularly to avoid the motor too hot due to air- vent blocked. - Page 21 REPAIRS Please only use accessories and spare part recommended by the Ronix. If the tool get malfunction, please hand over the tool to our dealer or appointed maintenance station. Don’t disassemble the tool by yourself or replace the parts supplied by other factories.
- Page 24 www.ronixtools.com...
