Excellence Series Intelligent Addressable Dual
Optical and Dual Optical/Heat Detectors with
Integrated Sounder/VAD Installation Sheet
EN DE ES FR
IT
NL PL PT SV
1
EN: Installation Sheet
Figures

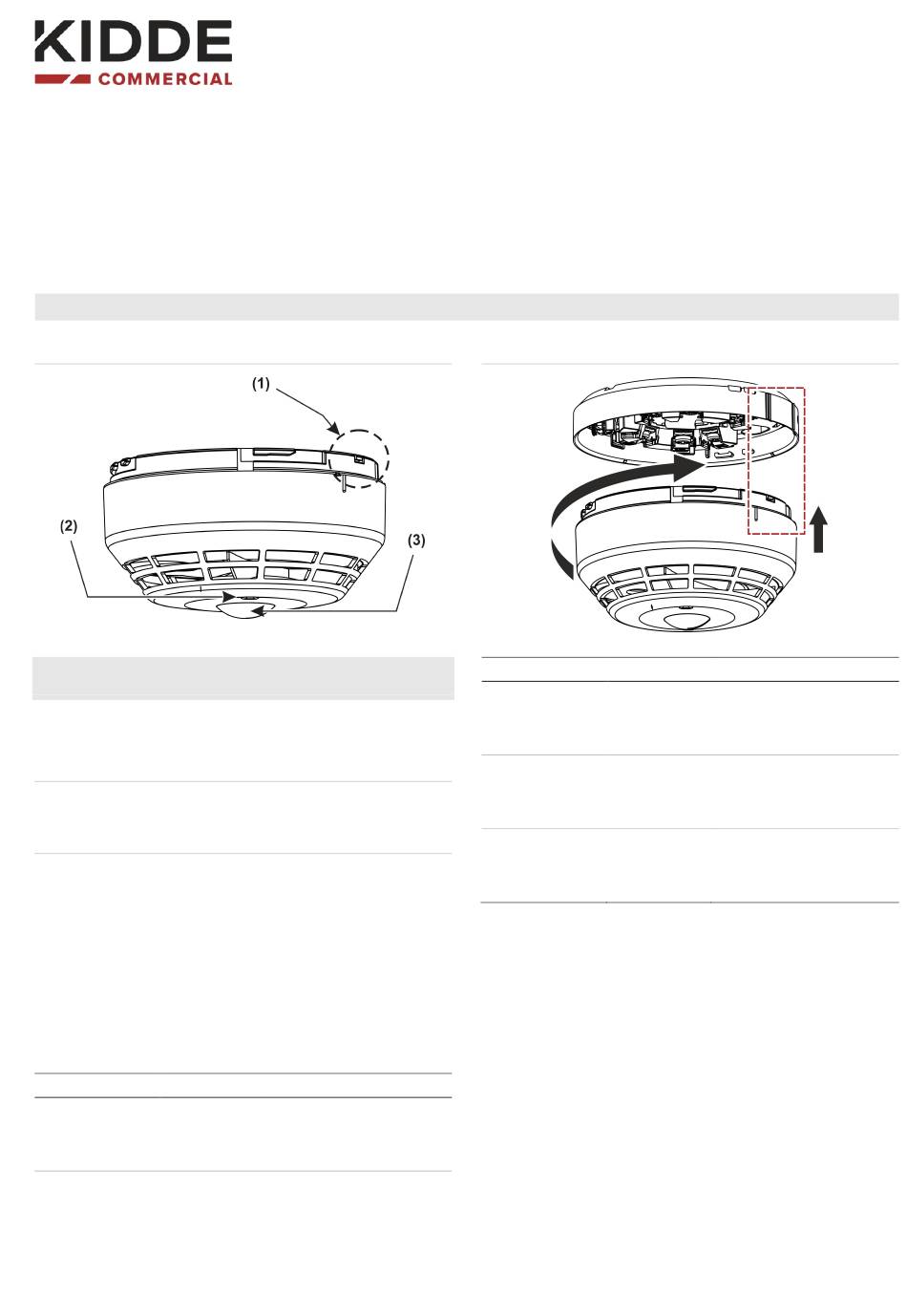

Figure 1: Detector view
(1) Locking tab
(2) Status LED (× 2)
Figure 2: Inserting the detector head into the mounting base
Description
This installation sheet includes information on the Excellence
Series intelligent addressable detectors shown in the table
below.
All models are loop powered and include an integrated
sounder with four configurable output levels and 32 selectable
tones. The -SNV models also include an integrated visual
alarm device (VAD) with three selectable power modes.
Model
Device type
KE-DP3120W-SN
OSi
KE-DP3121W-SN
OHSi
© 2025 Carrier. All rights reserved.
(3) VAD lens (-SNV models
only)
Description
Intelligent addressable dual
optical detector with integrated
sounder and short circuit
isolator (white)
Intelligent addressable dual
optical/heat detector with
integrated sounder and short
circuit isolator (white)
2
Model
Device type
KE-DP3120W-SNV
OSVi
KE-DP3121W-SNV
OHSVi
KE-DP3121B-SNV
OHSVi
All models support the Kidde Excellence protocol and are
compatible for use with 2X-A Series fire alarm control panels
with firmware version 5.3 or later. The detectors are backwards
compatible with Aritech 2000 Series devices.
The detectors use an advanced optical sensing chamber to
detect smoke and (for dual optical/heat detectors) a fixed
temperature/rate-of-rise sensor to detect heat.
The detectors determine whether to signal a fire alarm
condition by analysing the data from the sensing chamber to
discriminate between fire and non-fire sources.
1 / 43
Description
Intelligent addressable dual
optical detector with integrated
sounder/VAD and short circuit
isolator (white)
Intelligent addressable dual
optical/heat detector with
integrated sounder/VAD and
short circuit isolator (white)
Intelligent addressable dual
optical/heat detector with
integrated sounder/VAD and
short circuit isolator (black)
P/N 3103064-ML • REV 001 • ISS 06MAR25
