Excellence Series Intelligent Addressable Single
Output Module Installation Sheet
EN DE ES FR
IT
NL PL PT SV
1
EN: Installation Sheet
Figures

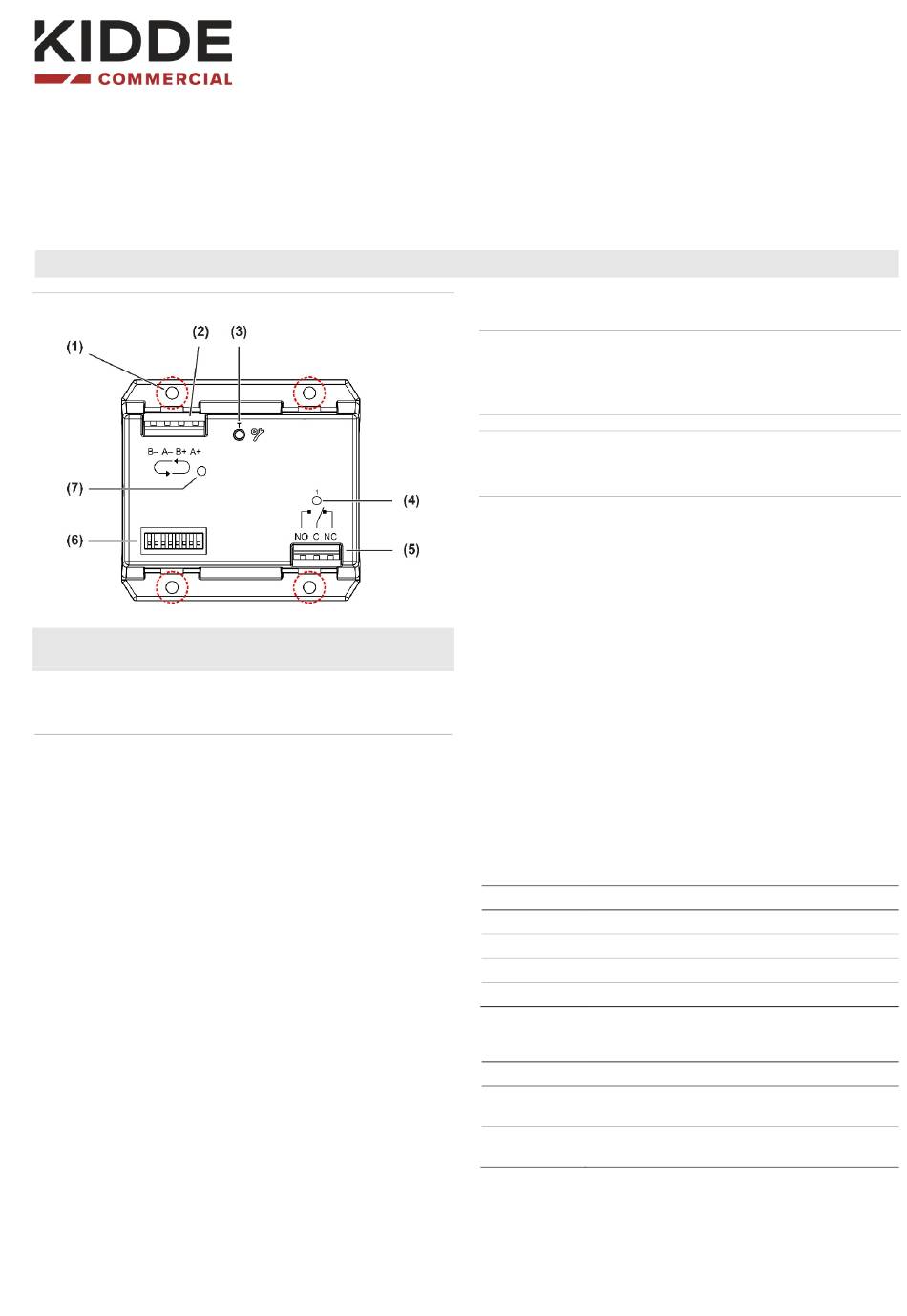

Figure 1: Device overview
(1) Mounting holes (×4)
(2) Loop terminal block
(3) Test (T) button
(4) Output status LED
Description
This installation sheet includes information on the KE-IO3101
Intelligent Addressable Single Output Module (device type
1Oni).
The module is loop powered and provides a single
unsupervised output with normally open (NO), normally closed
(NC), and common (C) contacts. The module includes an
integrated short circuit isolator and is suitable for indoor
installation.
All 3000 Series modules support the Kidde Excellence protocol
and are compatible for use with 2X-A Series fire alarm control
panels with firmware version 5.0 or later.
© 2023 Carrier. All rights reserved.
(5) Output terminal block
(6) DIP switch
(7) Device status LED
Installation
WARNING:
Electrocution hazard. To avoid personal injury or
death from electrocution, remove all sources of power and
allow stored energy to discharge before installing or removing
equipment.
Caution:
For general guidelines on system planning, design,
installation, commissioning, use and maintenance, refer to the
EN 54-14 standard and local regulations.
Installing the module
Always use the NeXT System Builder application to calculate
the maximum number of modules that can be installed.
The module must be installed inside a compatible protective
housing (not supplied) − we recommend the N-IO-MBX-1 DIN
Rail Module Box. Remember to earth the protective housing.
Note:
An alternative protective housing may be used providing
it meets the specifications indicated in "Protective housing" on
page 3.
Mount the protective housing onto the wall using a suitable
mounting system for the wall characteristics.
Wiring the module
Connect the loop wires to the module as shown below. See
Table 2 for recommended cable specifications.
Table 1: Loop connection
Terminal
Description
B−
Negative line (–)
A−
Negative line (–)
B+
Positive line (+)
A+
Positive line (+)
Table 2: Recommended cable specifications
Cable
Specification
Loop
0.13 to 3.31 mm² (26 to 12 AWG) shielded or
unshielded twisted-pair (52 Ω and 500 nF max.)
Output
0.13 to 3.31 mm² (26 to 12 AWG) shielded or
unshielded twisted-pair
1 / 27
P/N 12-0201-501-4001-01 • ISS 21NOV23
