TM
CHILL 2/8K/LOW PROFILE ROOFTOP AIR
CONDITIONER WITH ELECTRONIC CONTROL
CHILL 2/8K/CLIMATISEUR DE TOIT À PROFIL BAS AVEC
COMMANDE ÉLECTRONIQUE
MODEL/MODÈLE (LIPPERT PN)
FACR13HESA2-PS (2023137137) FACR13HESA2-BL (2023137136)
FACR15HESA2-PS (2023137139) FACR15HESA2-BL (2023137138)
FACR08HESA2-PS (2024006030) FACR08HESA2-BL (2024006031)
FACR13LPSA2-PS (2024031596) FACR13LPSA2-BL (2024110346)
FACR15LPSA2-PS (2024031597) FACR15LPSA2-BL (2024110345)
INSTRUCTION MANUAL/MANUEL D'INSTRUCTIONS
ADB: FACT12CA2-PS
Control Box: FACC10ESSA2-BL (Single Zone)
Mounting Frame (Low Profile models only): C-FACR12SA-A01
(Sold Separately)
ADB : FACT12CA2-PS
Boîtier de contrôle : FACC10ESSA2-BL (Zone unique)
Cadre de montage (modèles à profil bas seulement) : C-FACR12SA-A01
(Vendu séparément)

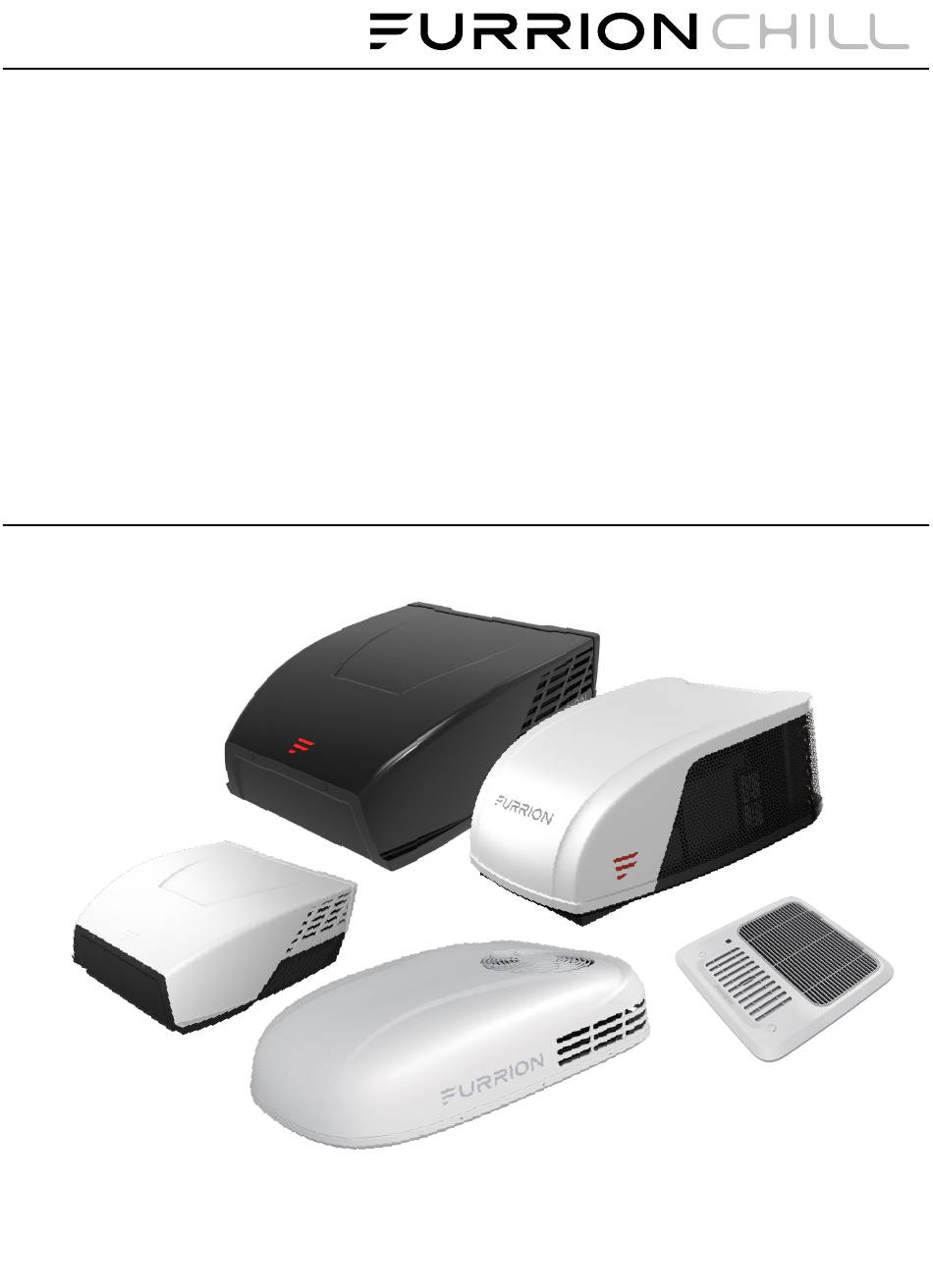

* Picture shown here is for reference only.
* L'image présentée ici n'est utilisée qu'à titre de référence.
Advertisement
Table of Contents
Related Manuals for Furrion CHILL FACR13LPSA2-PS
Summary of Contents for Furrion CHILL FACR13LPSA2-PS
- Page 1 CHILL 2/8K/LOW PROFILE ROOFTOP AIR CONDITIONER WITH ELECTRONIC CONTROL CHILL 2/8K/CLIMATISEUR DE TOIT À PROFIL BAS AVEC COMMANDE ÉLECTRONIQUE MODEL/MODÈLE (LIPPERT PN) FACR13HESA2-PS (2023137137) FACR13HESA2-BL (2023137136) FACR15HESA2-PS (2023137139) FACR15HESA2-BL (2023137138) FACR08HESA2-PS (2024006030) FACR08HESA2-BL (2024006031) FACR13LPSA2-PS (2024031596) FACR13LPSA2-BL (2024110346) FACR15LPSA2-PS (2024031597) FACR15LPSA2-BL (2024110345) INSTRUCTION MANUAL/MANUEL D’INSTRUCTIONS ADB: FACT12CA2-PS Control Box: FACC10ESSA2-BL (Single Zone)
-
Page 2: Table Of Contents
Installing the Rooftop Unit ............................................7 Installing the Wall Thermostat ..........................................7 Installing the Air Distribution Box ......................................... 7 DIP Switch Settings ..............................................8 Wire Connection - Digital Furrion Wall Controller/Thermostat ............................9 Final Installation ................................................11 OPERATION ........................................... 11 Ducted Systems ................................................11 Non-Ducted System .............................................. -
Page 3: Important Safety Instructions
Thank you for purchasing this Furrion® product. Before operating your new appliance, please read these instructions carefully. This instruction manual contains information for safe use, installation and maintenance of the appliance. Please keep this instruction manual in a safe place for future reference. This will ensure safe use and reduce the risk of injury. Be sure to pass on this manual to new owners of this appliance. -
Page 4: Handling Electrical Cables
Refer to NEC (National Electric Code) for proper and controls, which are approved with use of flammable sizing of wire gauge (AWG) based on cable length and refrigerants. Contact Furrion for further details before overcurrent protection rating that is suppling power to purchase or use. -
Page 5: Roof Preparation
3.5" (90mm) to 6" (152mm). For other thickness, please contact two thirds from the front of the RV, aligned in the center. Furrion or Furrion authorized service agent. It is preferred that the air conditioner be installed on a relatively... -
Page 6: Air Distribution Duct Sizing And Design
Otherwise, damage to roof structure and ceiling could alternate configurations and methods MUST be approved by occur. Furrion in writing. The following requirements must be met for properly operate ● Duct size the unit: ●... -
Page 7: Preparing Wire Connections
Prepare 4 wires to connect between the ceiling controller (roof opening) and wall controller/thermostat (wall opening). NOTE: 18AWG max should be used, Furrion recommends using a standard thermostat wire with at least 4-wires. 2. Terminate with at least 15” (381mm) of wire end for easy connection. -
Page 8: Installation
This completes the outside installation of the rooftop unit. Minor adjustments can be done from inside of the RV if required. Installing the Wall Thermostat Furrion provides 2 types of wall thermostats (sold separately) in different functionalities: ● Single zone wall thermostat ●... -
Page 9: Dip Switch Settings
Location of the DIP Switch The DIP switches are located on the PCB board of the control box. Each time you want to set the DIP, you should open the control box and find the DIP switches. Remove the cover of the control box, and find the PCB board. -
Page 10: Wire Connection - Digital Furrion Wall Controller/Thermostat
Familiarize yourself with the ceiling controller and wire harnesses. NOTE: When connecting to a Furrion wall controller/ thermostat, the analog harness bundle is not used and can be tucked away. The ends do not need to be capped or Thermostat Cable taped. -
Page 11: Analog Connection
Analog Connection 115VAC Power Cord The analog connection is only intended for use with OneControl® provided by Lippert Control Systems. It allows connection directly to the HVAC control module without use of Furnace Cable a separate gateway box. Locate the 12 VDC power cable (red, tagged with “+12 To connect appropriately: VDC”) and ground cable (black, tagged with “Ground (12 Activate the analog harness by turning the DIP switch on... -
Page 12: Operation
Front side Screw Cap 3. Align the filter tabs with mating notches and push to snap the filters into the ADB shroud. Install the screw caps to cover the screw holes. Your new rooftop air conditioner has now been fully installed in the RV roof. -
Page 13: Cleaning And Maintenance
The set temperature is too high. Select a lower temperature. Contact an authorized service agent or Furrion (see the detail contact info at the back page of this The evaporator fan is damaged. manual). Not cooling well Contact an authorized service agent or Furrion (see the detail contact info at the back page of this The condenser fan is damaged. -
Page 14: Specifications
SPECIFICATIONS FACR13HESA2-** FACR15HESA2-** FACR08HESA2-** FACR13LPSA2-** FACR15LPSA2-** Nominal BTU (Cooling/Heating) 13,500 15,500 8,000 13,500/13,500 15,000/15,000 Refrigerant Roof top Unit Dimensions 32 1/8" x 29 5/8" x 13 5/8" 32 1/8" x 29 5/8" x 135/8" 301/4" x 255/8" x 115/8" 41 1/2" x 29" x 11" 41 1/2"... - Page 15 8K Wiring Diagram Low Profile Wiring Diagram - 14 - CCD-0008959 Rev: 04.21.25...
-
Page 16: Multi Zone Wiring Diagram
Air Conditioner 115VAC Input Rear Unit Four Conductor Communication Cable 12VDC Input 2 Furnace 2 Wires Wires Breaker Box Air Conditioner Four Conductor Communication Cable Furrion Thermostat 12VDC Input 2 Wires 115VAC Input Front Unit CCD-0008959 Rev: 04.21.25 - 15 -... -
Page 17: Explication Des Symboles
Installation de l'unité de toit ............................................................7 Installation du thermostat mural ..........................................................7 Installation du boîtier de distribution d'air......................................................7 Réglages du commutateur DIP ..........................................................8 Raccordement des fils - Contrôleur numérique mural/thermostat Furrion ....................................9 Installation finale ..................................................................11 FONCTIONNEMENT ................................................. 11 Systèmes de conduits ..............................................................11 Système sans conduits ..............................................................11... -
Page 18: Instructions De Sécurité Importantes
● Risque d'incendie : Réfrigérant inflammable utilisé. Les réparations ne Tous les produits Furrion mentionnés dans ce manuel doivent être doivent être effectuées que par un personnel qualifié. Ne pas percer le installés conformément aux codes locaux et nationaux, y compris les tuyauterie de réfrigérant. -
Page 19: Manipulation Des Câbles Électriques
(AWG) en fonction de inflammables. Contacter Furrion pour plus de détails avant l'achat la longueur du câble et de la protection contre les surintensités qui ou l'utilisation. -
Page 20: Préparation Du Toit
3,5 po (90 mm) et 6 po (152 mm). Pour d'autres épaisseurs, l'alignant au centre. communiquer avec Furrion ou un agent de service autorisé par Furrion. Il est préférable que le climatiseur soit installé sur une section de toit relativement plate et horizontale, mesurée lorsque le VR est garé... -
Page 21: Dimensionnement Et Conception Des Conduits De Distribution D'air
à l'unité de fonctionner correctement, mais ces toit et le plafond risquent d'être endommagés. configurations et méthodes alternatives DOIVENT être approuvées Les conditions suivantes doivent être remplies pour que l'appareil par Furrion par écrit. fonctionne correctement : ● Taille du conduit ●... -
Page 22: Préparation Des Connexions De Câbles
Préparer 4 câbles à connecter entre le contrôleur de plafond (ouverture du toit) et le contrôleur/thermostat mural (ouverture du mur). NOTE : Il faut utiliser un câble de 18 AWG maximum, Furrion recommande d'utiliser un câble de thermostat standard avec au moins 4 fils. -
Page 23: Installation
Ceci complète l'installation externe de l'unité de toit. Des réglages mineurs peuvent être effectués de l'intérieur du VR au besoin. Installation du thermostat mural Furrion propose 2 types de thermostats muraux (vendus séparément) avec des fonctionnalités différentes : ● Thermostat mural à zone unique ●... -
Page 24: Réglages Du Commutateur Dip
Emplacement du commutateur DIP Les commutateurs DIP sont situés sur la carte de circuit imprimé du boîtier de contrôle. Chaque fois que vous souhaitez régler les commutateurs DIP, vous devez ouvrir le boîtier de contrôle et trouver les commutateurs DIP. Retirer le couvercle du boîtier de contrôle et trouver la carte de circuit imprimé. - Page 25 Se familiariser avec le régulateur de plafond et les faisceaux de câbles. NOTE : Lors de la connexion à un thermostat/contrôleur mural Furrion, le faisceau analogique n'est pas utilisé et peut être rangé. Les extrémités n'ont pas besoin d'être bouchées ou recouvertes Câble du thermostat de ruban adhésif.
-
Page 26: Installation Finale
Raccordement analogique Cordon d'alimentation 115 V CA Le raccordement analogique est uniquement destiné à être utilisé avec OneControl fourni par Lippert Control Systems. Il permet de se ® raccorder directement au module de contrôle HVAC sans avoir recours Câble de fourneau à... -
Page 27: Fonctionnement
Face avant Capuchon à vis Aligner les languettes des filtres avec les encoches correspondantes et pousser pour enclencher les filtres dans l'enveloppe ADB. Installer les capuchons de vis pour couvrir les trous de vis. Votre nouveau climatiseur de toit est maintenant complètement installé sur le toit du VR. -
Page 28: Nettoyage Et Entretien
La température réglée est trop Sélectionner une température plus basse. élevée. Le ventilateur de l'évaporateur est Contacter un agent de service agréé ou Furrion (voir les coordonnées détaillées à la dernière page de ce manuel). Mauvais endommagé. refroidissement Le ventilateur du condensateur est Contacter un agent de service agréé... -
Page 29: Spécifications
SPÉCIFICATIONS FACR13HESA2-** FACR15HESA2-** FACR08HESA2-** FACR13LPSA2-** FACR15LPSA2-** BTU nominal (refroidissement/ 13 500 15 500 8 000 13 500/13 500 15 000/15 000 chauffage) Réfrigérant Dimensions de l'unité de toit (L x l x 32 1/8 po x 29 5/8 po x 13 30 1/4 po x 25 5/8 po x 11 32 1/8 po x 29 5/8 pox 13 5/8 po 41 1/2 po x 29 po x 11 po 41 1/2 po x 29 po x 11 po... - Page 30 Schéma de câblage 8 K Schéma de câblage pour profil bas - 14 - CCD-0008959 Rév. : 04.21.25...
- Page 31 2 câbles d'entrée Fourneau à 2 Boîte à 12 V CC câbles disjoncteurs Climatiseur Câble de communication à quatre conducteurs Thermostat Furrion 2 câbles d'entrée 12 V CC Unité frontale d'entrée 115 V CA - 15 - CCD-0008959 Rév. : 04.21.25...
- Page 32 Furrion, LLC (Furrion) are wholly owned subsidiaries of Lippert Components, Inc. (Lippert) Furrion, LLC (Furrion) sont des filiales en propriété exclusive de Lippert Components, Inc. (Lippert) Furrion, LLC: 52567 Independence Ct., Elkhart, IN, 46514 Furrion Innovation Center & Institute of Technology Centre d’innovation et institut de technologie Furrion...
