RiverRidge 1001894417 Assembly Instructions Manual

Hide thumbs

Advertisement

Table of Contents

ASSEMBLY INSTRUCTIONS
INSTRUCCIONES DE ENSAMBLAJE
INSTRUCTIONS D'ASSEMBLAGE
®
RiverRidge
Amery Ladder Shelf Spacesaver, Drop Down Door
®
RiverRidge
Escalera de repisa ahorradora de espacio con puerta abatible Amery
®
RiverRidge
Étagère échelle compacte à
une porte à abattant Amery
06-222 - White, Blanco, Blanc
®
RiverRidge
is a registered trademark of Sourcing Solutions, Inc., Hudson, WI 54016, USA
®
RiverRidge
es una marca comercial registrada de Sourcing Solutions, Inc., Hudson, WI 54016, USA
®
RiverRidge
est une marque déposée de Sourcing Solutions, Inc., Hudson, WI 54016, USA

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 1001894417 and is the answer not in the manual?

Questions and answers

Related Manuals for RiverRidge 1001894417

Summary of Contents for RiverRidge 1001894417

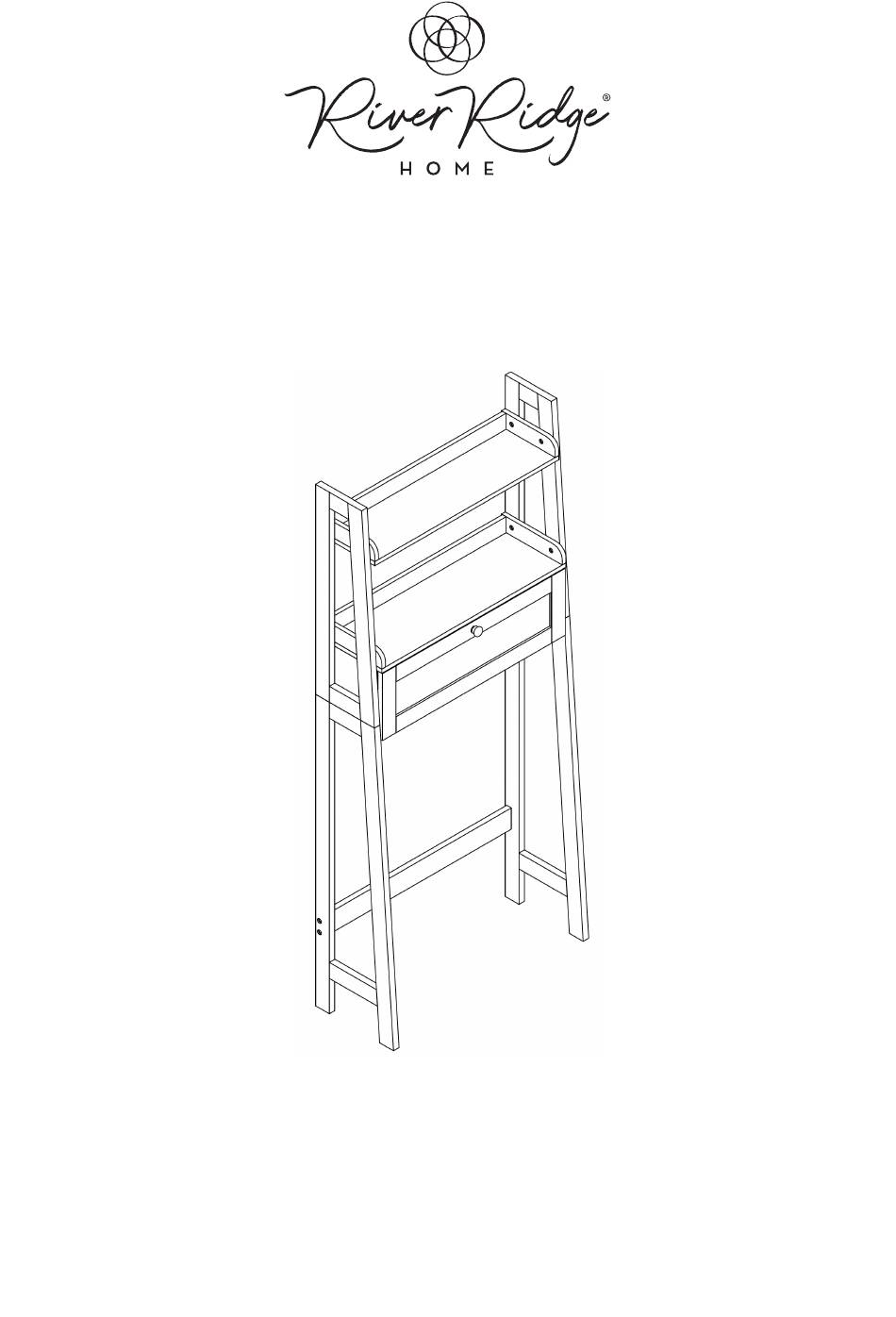

  • Page 1 ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE ENSAMBLAJE INSTRUCTIONS D’ASSEMBLAGE ® RiverRidge Amery Ladder Shelf Spacesaver, Drop Down Door ® RiverRidge Escalera de repisa ahorradora de espacio con puerta abatible Amery ® RiverRidge Étagère échelle compacte à une porte à abattant Amery 06-222 - White, Blanco, Blanc ®...
  • Page 2 WARNING ADULT ASSEMBLY REQUIRED: This product requires assembly by an adult because of small parts. Care should be taken in unpacking and assembling this item to keep small parts away from children. During assembly children should be kept away from the product due to possible risk of injury. SERIOUS OR FATAL INJURIES CAN OCCUR FROM FURNITURE TIP-OVER.
  • Page 3 ADVERTENCIA REQUIERE QUE UN ADULTO REALICE EL ENSAMBLAJE: Este producto requiere que un adulto lleve a cabo el ensamblaje debido a las piezas pequeñas. Debe tener cuidado al desempacar y ensamblar este artículo para mantener las piezas pequeñas alejadas de los niños. Los niños deben mantenerse alejados del producto durante el ensamblaje debido al posible riesgo de lesiones.
  • Page 4 AVERTISSEMENT L’ASSEMBLAGE DOIT ÊTRE EFFECTUÉ PAR UN ADULTE : Ce produit doit être assemblé par un adulte à cause de la présence de petites pièces. Lorsque vous déballez et assemblez cet article, veillez à tenir les petites pièces hors de portée des enfants.

  • Page 5: Parts List

    PARTS LIST DESCRIPTION Upper Left Side Frame Upper Right Side Frame Bottom Left Side Frame Bottom Right Side Frame Top Shelf Middle Shelf Bottom Shelf 2PCS Rear Rail Board Top Shelf Left Rail Board Top Shelf Right Rail Board Middle Shelf Left Rail Board Middle Shelf Right Rail Board Left Panel Right Panel...
  • Page 6 PARTS LIST PARTS DESCRIPTION 4PCS Cam Bolt 4PCS Cam Lock 14PCS Wood Dowel Knob Machine Screw(4×18mm) Left Hinge Right Hinge 20PCS Screw (3x12mm) 22PCS Screw (3.5x30mm) 2PCS Screw (4x10mm) 2PCS Screw (4x30mm) 12PCS Screw (2.5x10mm) 2PCS Adjustable Anchor Bracket 2PCS Plastic Wall Anchor 12PCS Machine Screw(6×20mm)
  • Page 7 If you purchased your item in the United States, you can order replacement parts at no cost to you on www.riverridgehome.com. If purchased outside of the United States, please contact retailer where purchased. CONTACT US For any questions regarding your RiverRidge® product, please feel free to contact us at www.riverridgehome.com/pages/contact-us.
  • Page 8 STEP 1 1. Insert 4 wood dowels (C) into wood dowel holes on bottom left side frame (3) and bottom right side frame (4). 2. Insert 4 nuts (R) into nut holes on upper left side frame (1) and upper right side frame (2). 3.
  • Page 9 STEP 3 1. Insert 4 wood dowels (C) into wood dowel holes on rear rail board (8), top shelf left rail board (9) and top shelf right rail board (10). 2. Attach top shelf (5) to rear rail board (8), top shelf left rail board (9) and top shelf right rail board (10) by inserting wood dowels (C) into wood dowel holes on top shelf (5) and inserting 7 screws ( ) through holes on top shelf (5), then tighten to rear rail board (8), top shelf left rail board (9) and top shelf right rail board (10).
  • Page 10 STEP 5 1. Attach middle shelf left rail board (11) and middle shelf right rail board (12) to rear rail board (8) by inserting 2 screws (I) through holes on middle shelf left rail board (11) and middle shelf right rail board (12), then tighten to rear rail board (8).
  • Page 11 STEP 7 1. Attach 1 magnet (S) to middle shelf (6) by inserting 2 screws (H) through holes on magnet (S), then tighten to middle shelf (6). 2. Screw 4 cam bolts (A) into cam bolt holes on middle shelf (6). STEP 8 1.
  • Page 12 STEP 9 1. Attach 2 hinges (U) to bottom shelf (7) by inserting 4 screws (H) through holes on hinges (U), then tighten to bottom shelf (7). STEP 10 1. Insert 2 wood dowels (C) into wood dowel holes on left panel (13) and right panel (14). 2.
  • Page 13 STEP 11 1. Attach 2 assembled units to upper left side frame (1) and bottom left side frame (3) by inserting 6 machine screws (O) through holes on top shelf left rail board (9), middle shelf left rail board (11) and left panel (13), then tighten to upper left side frame (1) and bottom left side frame (3) with allen wrench (V).
  • Page 14 STEP 13 1. Insert 4 nuts (R) into nut holes on bottom rear cross bar (15). 2. Attach bottom rear cross bar (15) to bottom left side frame (3) and bottom right side frame (4) by inserting 4 machine screws (P) through holes on bottom left side frame (3) and bottom right side frame (4), then tighten to bottom rear cross bar (15) with allen wrench (V).
  • Page 15 STEP 15 1. Attach magnet plate (T) to door (17) by inserting 2 screws (H) through holes on magnet plate (T), then tighten to door (17). 2. Attach knob (D) to door (17) by inserting machine screw (E) through holes on door (17), then tighten to knob (D).
  • Page 16 STEP 17 OPTION #1 DRYWALL WALL ANCHOR WITH SCREW OPTION #2 DRYWALL WOOD STUD SCREW ONLY Option #1: Securing to Drywall Position spacesaver against wall in desired location. Using a pencil, make 2 small marks on wall through hole on bracket (M). Move spacesaver away from wall and screw 2 plastic anchors (N) into wall on pencil marks.

  • Page 17: Let's Get Social

    CARE INSTRUCTIONS: Wipe clean with a water dampened cloth. Wipe dry with clean cloth. IMPORTANT: Keep assembly instructions for future reference. LET'S GET SOCIAL! Follow us and tag @riverridgehome in your photos and videos of your RiverRidge® products!
  • Page 18 LISTA DE PIEZAS N.° DESCRIPCIÓN CANT. Marco lateral superior izquierdo Marco lateral superior derecho Marco izquierdo inferior Marco derecho inferior Repisa superior Repisa central Repisa inferior Tablero del riel trasero Tablero del riel izquierdo de la repisa superior Tablero del riel derecho de la repisa superior Tablero del riel izquierdo de la repisa central Tablero del riel derecho de la repisa central Panel izquierdo...
  • Page 19 Si compró el producto en los Estados Unidos, puede pedir las piezas de repuesto sin costo en www.riverridgehome.com. Si lo compró fuera de los Estados Unidos, comuníquese con el distribuidor donde lo adquirió. Si tiene preguntas con relación a este producto RiverRidge® no dude en comunicarse con nosotros a través de www.riverridgehome.com/pages/contact-us.
  • Page 20 PASO 1 1. Introduzca 4 pasadores de madera (C) en los orificios para pasadores de madera del marco izquierdo inferior (3) y del marco derecho inferior (4). 2. Introduzca 4 tuercas (R) en los orificios para tuercas del marco lateral superior izquierdo (1) y del marco lateral superior derecho (2).
  • Page 21 PASO 7 1. Fije 1 imán (S) a la repisa central (6) introduciendo 2 tornillos (H) a través de los orificios del imán (S) y, luego, apriételos a la repisa central (6). 2. Atornille 4 pernos de anclaje (A) en los orificios para pernos de anclaje de la repisa central (6). PASO 8 1.
  • Page 22 2. Fije la perilla (D) a la puerta (17) introduciendo el tornillo para metales (E) a través de los orificios de la puerta (17), luego apriete a la perilla (D). PASO 16 1. Fije la puerta (17) a la repisa inferior (7) introduciendo 4 tornillos (H) a través de los orificios de las bisagras (U) y, luego, apriételos a la puerta (17).
  • Page 23 INSTRUCCIONES DE CUIDADO: Limpiar con un paño humedecido en agua. Secar con un paño limpio. IMPORTANTE: Guarde las instrucciones de ensamblaje para futuras referencias. ¡SOCIALICEMOS! ¡Síganos y etiquete a @riverridgehome en las fotos y videos de sus productos RiverRidge®!

  • Page 24: Liste Des Pièces

    LISTE DES PIÈCES Nº DESCRIPTION QTÉ Cadre lateral gauche supérieur Cadre lateral droit supérieur Cadre lateral gauche inférieur Cadre lateral droit inférieur Etagère supérieure Étagère du millieu Étagère inférieure Crémaillère arrière Crémaillère gauche de l’étagère supérieure Crémaillère droite de l’étagère supérieure Crémaillère gauche de l’étagère du milieu Crémaillère droite de l’étagère du milieu Panneau lateral gauche...
  • Page 25 Si vous avez acheté votre article aux États-Unis, vous pouvez commander des pièces de rechange sans frais pour vous sur www.riverridgehome.com. Si l’achat est effectué en dehors des États-Unis, veuillez contacter le détaillant où vous avez acheté. Pour toute question concernant votre contrat RiverRidge® n’hésitez pas à nous contacter à l’adresse www.riverridgehome.com/pages/contact-us.
  • Page 26 ÉTAPE 1 1. Insérez 4 goujons en bois (C) dans les trous prévus à cet effet sur le cadre latéral gauche inférieur (3) et sur le cadre latéral droit inférieur (4). 2. Insérez 4 écrous (R) dans les trous prévus à cet effet sur le cadre latéral gauche supérieur (1) et sur le cadre latéral droit supérieur (2).
  • Page 27 ÉTAPE 7 1. Fixez 1 aimant (S) sur l’étagère du milieu (6) en insérant 2 vis (H) dans les trous de l’aimant (S), puis serrez-les sur l’étagère du milieu (6). 2. Vissez 4 boulons à came (A) dans les trous prévus à cet effet sur l’étagère du milieu (6). ÉTAPE 8 1.
  • Page 28 ÉTAPE 14 1. Fixez la plaque arrière (16) à l’arrière de l’armoire en insérant 12 vis (L) dans les trous de la plaque arrière (16), puis serrez-les sur l’armoire. ÉTAPE 15 1. Fixez la plaque magnétique (T) sur la porte (17) en insérant 2 vis (H) dans les trous de la plaque magnétique (T), puis serrez-les sur la porte (17).

  • Page 29: Instructions D'entretien

    INSTRUCTIONS D’ENTRETIEN: Nettoyez avec un chiffon humide. Séchez avec un chiffon propre. IMPORTANT: Conservez les instructions d’assemblage pour toute référence ultérieure SOCIALISONS-NOUS! Suivez-nous et marquez @riverridgehome dans vos photos et vidéos de vos produits RiverRidge®!
