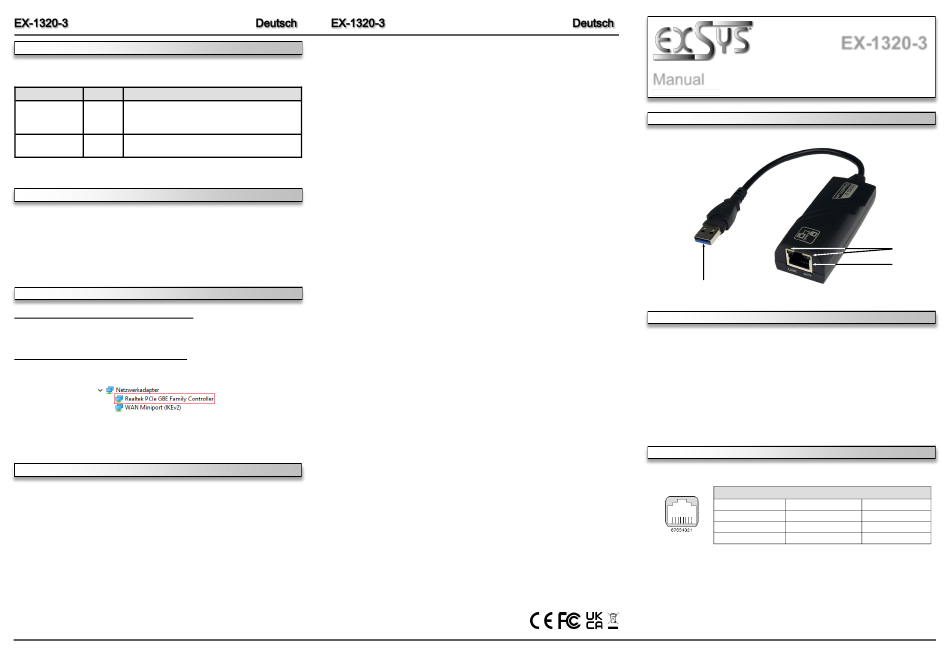

Exsys EX-1320-3 Manual page 2

ANSCHLUSS & STATUS LEDs
Status LED's:
LED Name Farbe LED Funktion
Ständig an: Die Verbindung des Netzwerk Anschlusses
ist am arbeiten und aktiv
Link/Act Grün
Blinken: Überträgt Daten
Aus: Netzwerk Anschluss ist getrennt
Aus: 10/100Mbps Mode
Geschwindigkeit Gelb
Ständig an: Gigabit (1000Mbps) Mode
HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen
PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1320-3 geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Verbinden Sie die EX-1320-3 mit einer A-Buchse an Ihrem PC.
2. Nun können Sie ein Netzwerkkabel an die EX-1320-3 anschließen.
TREIBER INSTALLATION
Windows XP/ Vista/ 7/ 8.x/ 10/ Server 20xx
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem die EX-1320-3 automa-
tisch und installiert diesen.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Netzwerkadapter" folgenden
Eintrag sehen:
Ist dieser oder ähnliche Einträge vorhanden, ist die EX-1320-3 richtig installiert.
REINIGUNG
Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte
darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden
Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!
2
Deutschland: Schweiz: Italia:
EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH EXSYS Italia Srl
Industriestrasse 8 Dübendorfstrasse 17 Via Belvedere, 45/B
61449 Steinbach 8602 Wangen I-22100 Como
www.exsys.ch www.exsys.it
www.exsys.de
3
Manual
Vers. 1.0, 21.02.25
LAYOUT
USB 3.2 Gen 1 A-Plug
for connection to PC
DESCRIPTION & TECHNICAL INFORMATION
The EX-1320-3 allows notebook and desktop PCs to connect to a 10/100 or 1000Mbps network
via the USB 3.2 Gen 1 (formerly USB 3.0) or 2.0 output. It can be installed alongside an existing
network card. Installation is very simple and can be done without opening the computer. Power
is supplied via the USB port (bus powered).
Compatibility: USB 1.1, 2.0, 3.2 Gen 1 / TCP/IP 10/100/1000
Operating Systems: Windows XP/ Vista/ 7/ 8.x/ 10/ 11/ Server 20xx/ Linux/ Mac OS 10.x
Connectors: 1x USB 3.2 Gen 1 A-Plug, 1x RJ45 Gigabit Ethernet Port
Extent of delivery: EX-1320-3, Manual
CONNECTOR & STATUS LEDs
RJ45 Port:
RJ45 Port
Pin Signal Pin Signal
1 BI_DA+ 4 BI_DC+
2 BI_DA- 5 BI_DC-
3 BI_DB+ 6 BI_DB-
4
EX-1320-3
Status LEDs
RJ45 Port
Pin Signal
7 BI_DD+
8 BI_DD-
