FS S5800-48F4SR-DC Quick Start Manual

Managed l2/l3 routing switch

Hide thumbs Also See for S5800-48F4SR-DC:

Quick start manual (40 pages)

page of 58

/ 58
Troubleshooting
Bookmarks

Available languages

Quick Links

Download this manual

S5800-48F4SR-DC

MANAGED L2/L3 ROUTING SWITCH

MANAGED L2/L3 ROUTING-SWITCH

SWITCH DE ROUTAGE GÉRÉ L2/L3

マネージドL�/L�ルーティングスイッチ

Quick Start Guide

V2.0

Quick Start Anleitung

Guide de Démarrage Rapide

クイックスタートガイド

Table of Contents

Need help?

Do you have a question about the S5800-48F4SR-DC and is the answer not in the manual?

Questions and answers

Summary of Contents for FS S5800-48F4SR-DC

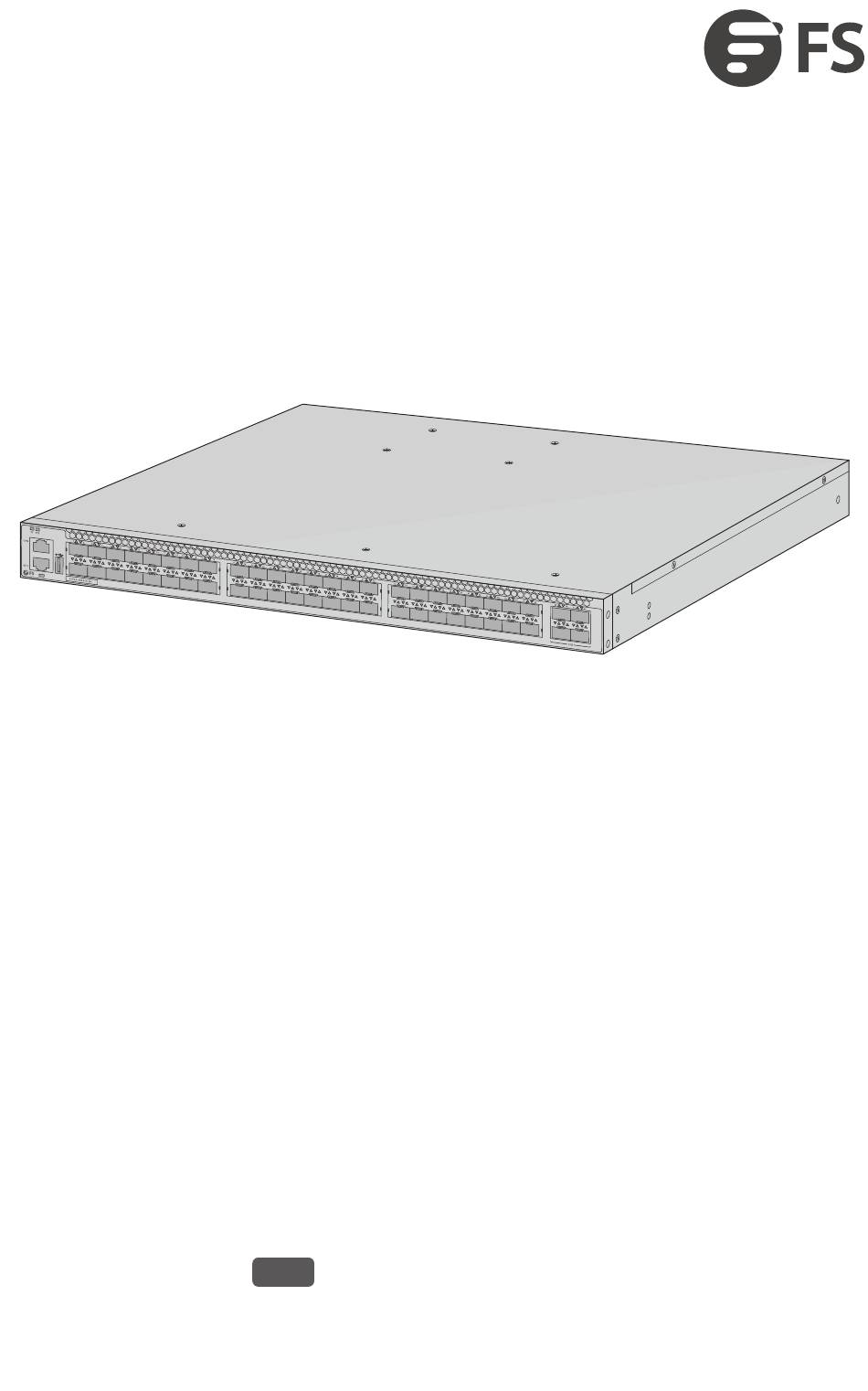

Page 1 S5800-48F4SR-DC MANAGED L2/L3 ROUTING SWITCH MANAGED L2/L3 ROUTING-SWITCH SWITCH DE ROUTAGE GÉRÉ L2/L3 マネージドL�/L�ルーティングスイッチ Quick Start Guide V2.0 Quick Start Anleitung Guide de Démarrage Rapide クイックスタートガイド...
