FS S5850-24B4C Quick Start Manual

24-port ethernet l3 switch
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
10 0G
S5850-24B4C
24-PORT ETHERNET L3 SWITCH
24-PORT ETHERNET L3 SWITCH
SWITCH ETHERNET L3 24 PORTS
24ポート イーサネッ トL3スイッチ
Quick Start Guide
V2.0
Quick Start Anleitung
Guide de Démarrage Rapide
クイックスタートガイド

Advertisement

loading
Need help?

Need help?

Do you have a question about the S5850-24B4C and is the answer not in the manual?

Questions and answers

Related Manuals for FS S5850-24B4C

Summary of Contents for FS S5850-24B4C

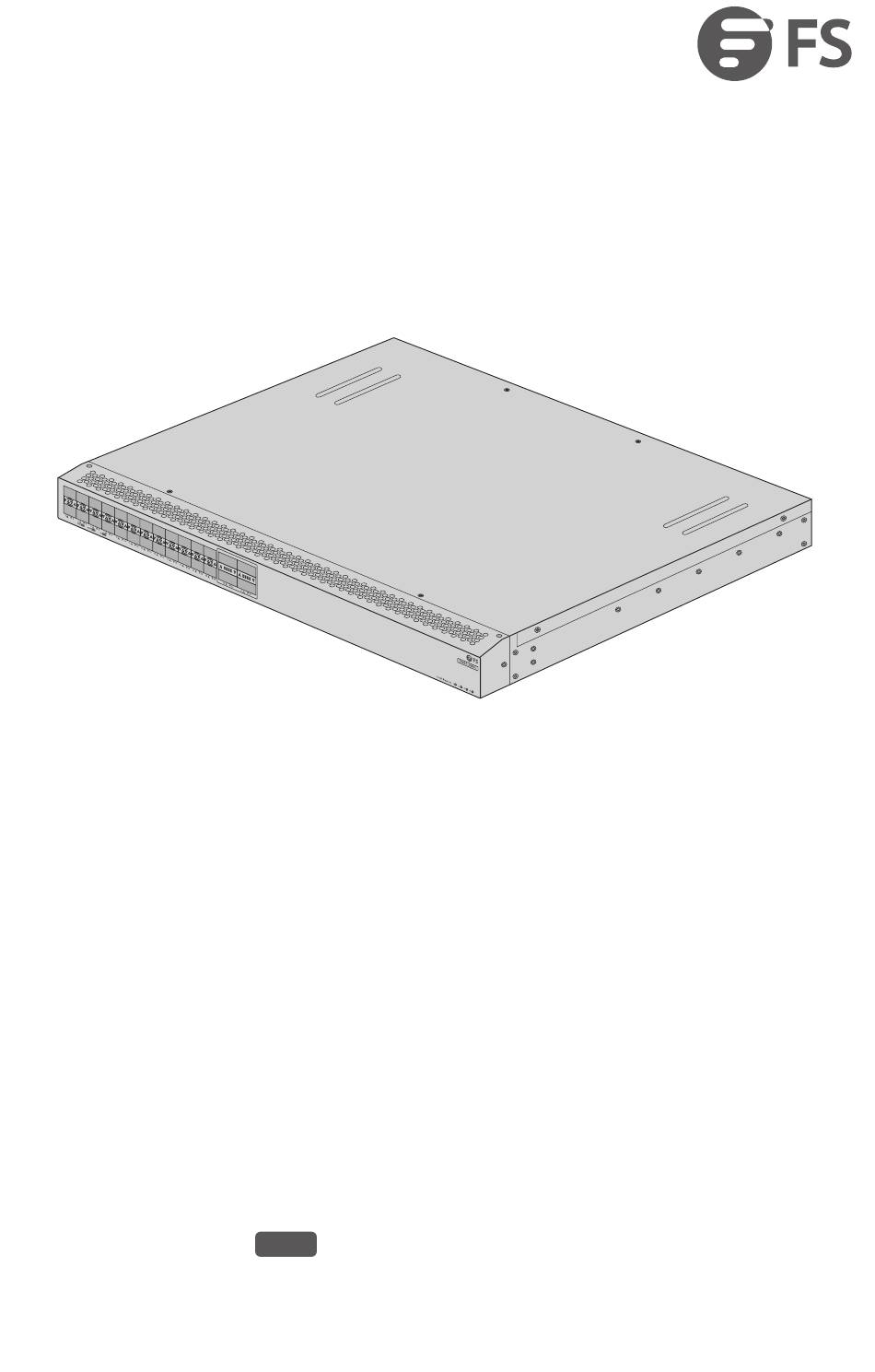

  • Page 1 10 0G S5850-24B4C 24-PORT ETHERNET L3 SWITCH 24-PORT ETHERNET L3 SWITCH SWITCH ETHERNET L3 24 PORTS 24ポート イーサネッ トL3スイッチ Quick Start Guide V2.0 Quick Start Anleitung Guide de Démarrage Rapide クイックスタートガイド...
  • Page 2 Introduction Thank you for choosing the S5850-24B4C 24-Port Ethernet L3 Switch. This guide is designed to familiarize you with the layout of the switch and describes how to deploy it in your network. 100G S5850-24B4C Accessories Power Cord x2 Console Cable x1...

  • Page 3: Hardware Overview

    Hardware Overview Front Panel Ports 100G SFP28 QSFP28 Ports Description QSFP28 QSFP28 ports for 40/100G connection SFP28 SFP28 ports for 25G connection Front & Back Panel LEDs 100G LEDs State Description Green The system is normally running. The system occurs an alarm or error. Orange The system is powered o or runs abnormally.

  • Page 4: Installation Requirements

    LEDs State Description 100G/40G port is linked. Green Blinking 100G/40G packets are being received or transmitted. QSFP28 10G/1G port is linked. (25~28) Orange Blinking 10G/1G packets are being received or transmitted. The port is not linked. Loop Blinking One or more 100G/40G ports are in breakout mode. Breakout None of the 100G/40G ports is in breakout mode.

  • Page 5: Mounting The Switch

    The equipment room must be protected against the ingress of harmful gases. Ensure the rack and working platforms are well-earthed. Mounting the Switch Desk Mounting 1. Paste the four rubber pads onto the bottom near the corners of the switch. 2.
  • Page 6 1. Secure the front mounting brackets and the sliding rails to the two sides of the switch with the supplied screws. 2. Connect the two parts of the rear mounting bracket set with screws. 3. Fix the rear mounting bracket sets to the rack.

  • Page 7: Grounding The Switch

    4. Push the switch slightly into the rack along the sliding rails, and x the switch to the rack using the screws and cage nuts. Grounding the Switch SY S CO N PS 2 ET H PS 1 1. Connect one end of the grounding cable to a proper earth ground, such as the rack in which the switch is mounted.
  • Page 8 Connecting the SFP28 Ports 1. Plug the compatible SFP28 transceiver into the SFP28 port. 2. Connect a ber optic cable to the ber transceiver. Then connect the other end of the cable to another ber device. Connecting the QSFP28 Ports 1.

  • Page 9: Connecting The Console Port

    Connecting the Console Port SY S CO N ET H 1. Insert the RJ45 connector into the RJ45 console port on the switch. 2. Connect the DB9 female connector of the console cable to the serial port on the computer. Connecting the ETH Port SY S CO N...
  • Page 10 Connecting the USB Port SY S C O N PS 2 ET H PS 1 Insert the Universal Serial Bus (USB) ash disk into the USB port for software and con guration backup and o ine software upgrade. Connecting the Power SY S C O N PS 2...

  • Page 11: Configuring The Switch

    Configuring the Switch Con guring the Switch Using the Console Port Step 1: Connect a computer to the console port of the switch with the console cable. Step 2: Start the terminal simulation software, such as HyperTerminal on the computer. Step 3: Set the parameters of the HyperTerminal: Baud rate to 115200, Data bits to 8, Parity to None, and Stop bits to 1.

  • Page 12: Troubleshooting

    Step 3: Open a browser, type http://192.168.1.1 and enter the default username and password, admin/admin. IE 8/9/10/11, Google Chrome, Firefox are supported admin ***** Login Step 4: Click Login to display the web-based con guration page. Troubleshooting Loading Failure Re-check if physical port connections are good rst. If some ports are not connected, then re-connect them and begin re-loading.

  • Page 13: Online Resources

    Product Warranty FS ensures our customers that for any damage or faulty items due to our workmanship, we will o er a free return within 30 days from the day you receive your goods. This excludes any custom-made items or tailored solutions.
  • Page 14 Einführung Vielen Dank, dass Sie sich für den S5850-24B4C 24-Port Ethernet L3 Switch entschieden haben. Diese Anleitung soll Sie mit dem Aufbau des Switches vertraut machen und zeigt Ihnen, wie Sie den Switch in Ihrem Netzwerk einsetzen. 100G S5850-24B4C Zubehör...
  • Page 15 Hardware-Übersicht Ports an der Vorderseite 100G SFP28 QSFP28 Ports Beschreibung QSFP28 QSFP28-Ports für die 40/100G-Verbindungen SFP28 SFP28-Ports für die 25G-Verbindung LEDs an der Vorder- und Rückseite 100G LEDs Status Beschreibung Grün Das System läuft normal. Im System liegt ein Alarm oder Fehler vor. Orange Das System ist ausgeschaltet oder läuft nicht ordnungsgemäß.
  • Page 16 LEDs Status Beschreibung Der 100G/40G-Port ist verbunden. Grün Blinkt Es werden 100G-/40G-Pakete empfangen oder übertragen. QSFP28 Der 10G/1G-Port ist verbunden. (25~28) Orange Blinkt Es werden 10G-/1G-Pakete empfangen oder übertragen. Der Port ist nicht verbunden. Ein oder mehrere 100G-/40G-Ports be nden sich im Blinkt in Schleife Breakout-Modus.

  • Page 17: Montage Des Switches

    Die Installationsumgebung muss frei von Leckagen, tropfendem Wasser, Tau oder hoher Feuchtigkeit sein. Der Geräteraum muss gegen das Eindringen von schädlichen Gasen geschützt sein. Stellen Sie sicher, dass das Rack und die Platten gut geerdet sind. Montage des Switches Tischmontage 1.
  • Page 18 1. Befestigen Sie die vorderen Montagehalterungen und die Gleitschienen mit den mitgelieferten Schrauben an den beiden Seiten des Switches. 2. Verbinden Sie die beiden Teile des hinteren Montagehalterungssatzes mit Schrauben. 3. Befestigen Sie die hinteren Montagehalterungen am Rack.
  • Page 19 4. Schieben Sie den Switch entlang der Gleitschienen leicht in das Rack und befestigen Sie den Switch mit den Schrauben und Kä gmuttern am Rack. Erdung des Switches SY S CO N PS 2 ET H PS 1 1. Schließen Sie ein Ende des Erdungskabels an eine geeignete Erdung an, z. B. an das Rack, in dem der Switch montiert ist.
  • Page 20 Anschließen des SFP28-Ports 1. Stecken Sie den kompatiblen SFP28-Transceiver in den SFP28-Port. 2. Schließen Sie ein Glasfaserkabel an den Transceiver an. Schließen Sie dann das andere Ende des Kabels an ein anderes Glasfasergerät an. Anschließen der QSFP28-Ports 1. Stecken Sie den kompatiblen QSFP28-Transceiver in den QSFP28-Port. 2.
  • Page 21 Anschließen des Console-Ports SY S CO N ET H 1. Stecken Sie den RJ45-Steckverbinder des Console-Kabels in den Console-Port des Switches. 2. Verbinden Sie die DB9-Buchse des Console-Kabels mit dem seriellen RS232-Port des PCs. Anschließen des ETH-Ports SY S CO N PS 2 ET H PS 1...

  • Page 22: Anschließen Der Stromversorgung

    Anschließen des USB-Ports SY S C O N PS 2 ET H PS 1 Stecken Sie den USB-Datenspeicher (Universal Serial Bus) in den USB-Port des Switches, um Software und Kon guration zu sichern und die Software o ine zu aktualisieren. Anschließen der Stromversorgung SY S C O N...
  • Page 23 Kon gurieren des Switches Kon gurieren des Switches über den Console-Port Schritt 1: Schließen Sie einen Computer über das Console-Kabel an den Console-Port des Switches an. Schritt 2: Starten Sie die Terminalsimulationssoftware wie z.B. HyperTerminal auf dem Computer. Schritt 3: Stellen sie die Parameter von HyperTerminal ein: Baudrate auf 115200, Datenbits auf 8, Parität auf None und Stopbits auf 1.

  • Page 24: Fehlerbehebung

    Schritt 3: Ö nen Sie einen Webbrowser, geben Sie http://192.168.1.1 ein und geben Sie den Standard-Benutzernamen und das Standard-Passwort admin/admin ein. IE 8/9/10/11, Google Chrome, Firefox are supported admin ***** Login Schritt 4: Klicken Sie auf Login, um die webbasierte Kon gurationsseite aufzurufen. Fehlerbehebung Fehler beim Laden Überprüfen Sie zunächst, ob die physischen Port-Verbindungen in Ordnung sind.
  • Page 25 Kontakt Produktgarantie FS garantiert seinen Kunden, dass wir bei Schäden oder fehlerhaften Artikeln, die auf unsere Verarbeitung zurückzuführen sind, eine kostenlose Rückgabe innerhalb von 30 Tagen nach Erhalt der Ware anbieten. Dies gilt nicht für Sonderanfertigungen oder maßgeschneiderte Lösungen.
  • Page 26 Introduction Nous vous remercions d'avoir choisi le switch S5850-24B4C à 24 ports Ethernet L3. Ce guide est conçu pour vous familiariser avec la con guration du commutateur et décrit comment procéder à son déploiement. 100G S5850-24B4C Accessories Câble d'Alimentation x2 Câble de Console x1...

  • Page 27: Aperçu Du Matériel

    Aperçu du Matériel Ports du Panneau Frontal 100G SFP28 QSFP28 Ports Description QSFP28 Ports QSFP28 pour connexion 40/100G SFP28 Ports SFP28 pour connexion 25G LED des Panneaux Frontal et Arrière 100G Statut Description Vert Allumé Le système fonctionne normalement. Le système signale une alarme ou une erreur. Orange Allumé...

  • Page 28: Ports Du Panneau Arrière

    Statut Description Allumé Le port 100G/40G est relié. Vert Clignote Des paquets 100G/40G sont reçus ou transmis. QSFP28 Allumé Le port 10G/1G est relié. (25~28) Orange Clignote Des paquets 10G/1G sont reçus ou transmis. Éteint Le port n'est pas relié. Clignote en Boucle Un ou plusieurs ports 100G/40G sont en mode breakout.

  • Page 29: Installation En Rack

    La salle d'équipement doit être protégée contre la pénétration de gaz nocifs. Veillez à ce que le rack et les plateformes de travail soient bien dégagés. Installation du Switch Installation sur Bureau ou Support 1. Collez les quatre pads en caoutchouc à la base, dans les coins du switch. 2.
  • Page 30 1. Fixez les supports de montage avant et les rails coulissants sur les deux côtés du switch à l'aide des vis fournies. 2. Assemblez les deux parties du jeu de supports de montage arrière à l'aide des vis. 3. Fixez les jeux de supports de montage arrière au rack.
  • Page 31 4. Poussez légèrement le switch dans le rack le long des rails coulissants, et xez-le au rack à l'aide des vis et des écrous à cage. Mise à la Terre du Switch SY S CO N PS 2 ET H PS 1 1.
  • Page 32 Connexion des Ports SFP28 1. Branchez l'émetteur-récepteur SFP28 compatible dans le port SFP28. 2. Connectez un câble à bre optique à l'émetteur-récepteur à bre. Connectez ensuite l'autre extrémité du câble à un autre dispositif à bre optique. Connexion des Ports QSFP28 1.
  • Page 33 Connexion du Port Console SY S CO N ET H 1. Insérez le connecteur RJ45 dans le port de console RJ45 du switch. 2. Branchez le connecteur femelle DB9 du câble de console au port série de l'ordinateur. Connexion du Port ETH SY S CO N PS 2...

  • Page 34: Connexion De L'alimentation

    Connexion du Port USB SY S C O N PS 2 ET H PS 1 Insérez le dispositif USB (Universal Serial Bus) dans le port USB pour la sauvegarde, la con guration et la mise à jour hors ligne du logiciel. Connexion de l'Alimentation SY S C O N...
  • Page 35 Con guration du Switch Con guration du Switch à l'Aide du Port console Étape 1 : Connectez un ordinateur au port console du switch à l'aide du câble de console. Étape 2 : Lancez le logiciel de simulation HyperTerminal sur l'ordinateur. Étape 3 : Dé...

  • Page 36: Dépannage

    Étape 3 : Ouvrez un navigateur, tapez http://192.168.1.1 et entrez le nom d'utilisateur et le mot de passe par défaut, admin/admin. IE 8/9/10/11, Google Chrome, Firefox are supported admin ***** Login Étape 4 : Cliquez sur Login pour a cher la page de con guration basée sur le web. Dépannage Échec du Chargement Véri ez d'abord que les connexions physiques des ports sont bien établies.

  • Page 37: Garantie Du Produit

    Contactez-Nous Garantie du Produit FS garantit à ses clients que tout article endommagé ou défectueux en raison de sa fabrication pourra être retourné gratuitement dans un délai de 30 jours à compter de la date de réception de la marchandise. Cette garantie ne s'applique pas aux articles fabriqués sur mesure ou aux solutions personnalisées.
  • Page 38 イントロダクション S����-��B�C ��ポートのイーサネットL�スイッチをお買い上げいただきまして誠にありがとう ございます。このガイドは、スイッチのレイアウトに慣れることを目的としており、ネットワ ークにスイッチを導入する方法について説明します。 100G S5850-24B4C アクセサリー 電源コード x� コンソールケーブルx� イーサネットケーブル x� 接地ケーブル x� M�ネジ x�� ラバーパッ ド x� スライドレール x� リア取り付けブラケットセット x� フロント取り付けブラケット x� M�ケージナット x� M6ネジ x8 注: この電源コードは他のデバイスには使用できません。また、他の電源コードを このデバイスに使用しないでください。 注: アクセサリーはイラストと異なる場合がありますので、現物をご了承ください。...
  • Page 39 ハードウェア概要 フロントパネルポート 100G SFP28 QSFP28 ポート 説明 QSFP�� ��/���G接続用QSFP��ポート SFP�� ��G接続用SFP��ポート フロント ＆ バックパネルLED 100G 番号 状態 説明 緑色 オン システムは正常に動作しています。 システムにアラームまたはエラーが発生します。 � オレンジ色 オン オフ 電源が切れている、 または異常な動作をしています。 オン ポートがリンクされています。 � 緑色 オフ ポートはリンクされていません。 オン ID表示機能が有効になっています。 � 青色 オフ ID表示機能は無効になります。 オン...
  • Page 40 番号 状態 説明 オン ���G/��Gポートがリンクしています。 緑色 点滅 ���G/��Gのパケッ トを受信または送信しています。 QSFP�� � オン ��G/�Gポートがリンクしています。 オレンジ色 (��~��) 点滅 ��G/�Gのパケッ トを受信または送信しています。 オフ ポートはリンクされていません。 �つ以上の���G/��Gポートがブレークアウ トモードになってい ループ点滅 ます。 � Breakout オフ ���G/��Gのどのポートもブレークアウ トモードではありません。 バックパネルポート ポート 説明 シリアル管理用RJ��コンソールポート イーサネッ ト管理ポート ソフ トウェアや設定のバックアップ、 オフラインでのソフ トウェアアップグレード が可能なUSB管理ポート 設置要件...
  • Page 41 ラックと作業台が適切に接地されていることを確認してください。 スイッチの取り付け 机への取り付け �. �つのゴムパッドをスイッチの角付近の底面に貼り付けます。 �. 清潔な作業台の上にスイッチを置きます。 注: �. スイッチの周囲には放熱のために��cmの空間を設けています。 �. スイッチの上に重いものを載せないでください。 ラック取り付け 10 0G...
  • Page 42 �. フロントマウントブラケットとスライディングレールを、付属のネジでスイッチの両側面に 固定します。 �. リア取り付けブラケットセットの�つの部分をネジで接続します。 �. リア取り付けブラケットセットをラックに固定します。...
  • Page 43 �. スイッチをスライド レールに沿ってラックに少し押し込み、ネジとケージナットを使用し てスイッチをラックに固定します。 スイッチの接地 SY S CO N PS 2 ET H PS 1 �. 接地ケーブルの一端を、スイッチが搭載されているラックなど、適切なアースグランドに接 続します。 �. アースラグをスイッチのアースポイントにネジとワッシャで固定します。 ご注意: アース接続は、 すべての供給接続が解除されていない限り、 取り外さないでください。...
  • Page 44 SFP��ポートの接続 �. 互換性のあるSFP��モジュールをSFP��ポートに接続します。 �. 光ファイバケーブルをファイバモジュールに接続します。次に、ケーブルのもう一方の端を 別のファイバデバイスに接続します。 QSFP��ポートの接続 �. 互換性のあるQSFP��モジュールをQSFP��ポートに接続します。 �. 光ファイバケーブルをファイバモジュールに接続します。次に、ケーブルのもう一方の端を 別のファイバデバイスに接続します。...
  • Page 45 コンソールポートの接続 SY S CO N ET H �. RJ��コネクタをスイッチのRJ��コンソールポートに挿入します。 �. コンソールケーブルのDB�メスコネクタを、コンピュータのシリアルポートに接続します。 ETHポートの接続 SY S CO N PS 2 ET H PS 1 �. 標準的なRJ��イーサネットケーブルの一端を、コンピュータのイーサネットポートに接続し ます。 �. ケーブルのもう一方の端を、スイッチのETHポートに接続します。...
  • Page 46 USBポートの接続 SY S C O N PS 2 ET H PS 1 USB（ユニバーサルシリアルバス）フラッシュディスクをUSBポートに挿入して、ソフトウェア や設定のバックアップ、オフラインでのソフトウェアアップグレードを行うことができます。 電源の接続 SY S C O N PS 2 ET H PS 1 �. AC電源コードをスイッチの電源ポートに差し込みます。 �. 電源コードのもう一方の端をAC電源に接続します。 警告: 電源を入れたまま電源コードを取り付けないでください。...
  • Page 47 スイッチの設定 コンソールポートを使用してスイッチを設定する ステップ�: コンピュータをコンソールケーブルでスイッチのコンソールポートに接続します。 ステップ�: パソコンでハイパーターミナルなどの端末シミュレーションソフトを起動します。 ステップ�: ハイパーターミナルのパラメータを設定： ボーレートは������、データビットは�、 パリティはなし、ストップビットは�です。 Quick Connect Protocol: Serial The port may be manually entered or selected from the list. Flow Control Port: COM3 PS 1 DTR/DSR 115200 Baud rate: RTS/CTS Data bits: XON/XOFF Parity: None Stop bits: Name of pipe:...
  • Page 48 ステップ�: ブラウザを開き、「http://���.���.�.�」と入力し、デフォルトのユーザー名とパス ワード「admin/admin」を入力してください。 IE 8/9/10/11, Google Chrome, Firefox are supported admin ***** Login ステップ�: 「ログイン」をクリックして、Webベースの設定画面を表示します。 トラブルシューティ ング ローディ ングの失敗 まず、 物理的なポートの接続が良好かどうかを再確認して ください。 一部のポートが接続されていな い場合は、 再接続して再ロードを開始して ください。 物理的な接続が正しい場合は、 スーパーターミナルに表示されるロード処理情報を確認し、 入力ミ スがないかを確認します。 その場合は、 修正して再ロードして ください。 物理的な接続は良好で、 読み込み中の入力エラーもないのに、 最終的に読み込みに失敗する場合、 専門家にご相談ください。 ユーザーパスワードの紛失 システムのパスワードを紛失したり忘れたりした場合は、 uBoot操作モードに入り、 boot_flash_nopassコマンドを入力してシステムをuBootモードで起動させ、...
  • Page 49 設定システムのトラブルシューティ ング 電源投入後、 設定用端末の表示情報が表示されない場合は、 電源が正常かどうか、 設定用ポート （コンソール） のケーブルが正し く接続されているかどうかをご確認ください。 設定端末にハッシュが表示される場合は、 端末 (スーパー端末など) のパラメータ設定を確認して ください: ボーレート: ������、 データ ビッ ト: �、 パリティ: no、 ストップビッ ト: �、 フロー制御: NA、 端 末エミュレーションの選択 ： VT���。 オンラインリソース ダウンロード https://www.fs.com/jp/products_support.html ヘルプセンター https://www.fs.com/jp/service/fs_support.html お問い合わせ https://www.fs.com/jp/contact_us.html 製品保証 FSは、お客様が弊社の仕上がりに起因する損傷または不良品について、製品を受け取った日か ら��日以内に無料で返品できることを保証します。これには、カスタムメイドのアイテムやカ...

  • Page 50: Compliance Information

    2011/65/EU und (EU)2015/863 konform ist. Eine Kopie der EU-Konformitätserklärung nden Sie unter www.fs.com/de/company/quality_control.html. FS.COM GmbH déclare par la présente que cet appareil est conforme à la Directive 2014/30/EU, 2014/35/EU, 2011/65/EU et (EU)2015/863. Une copie de la Déclaration de Conformité de l'UE est disponible à...
  • Page 51 UKCA Hereby, FS.COM Innovation Ltd declares that this device is in compliance with the Directive SI 2016 No. 1091, SI 2016 No. 1101and SI 2012 NO. 3032. FS.COM INNOVATION LTD Unit 8, Urban Express Park, Union Way, Aston, Birmingham, B6 7FH, United Kingdom...
