VEVOR DP1272184T Instruction Manual
  1. Manuals
  2. Brands
  3. VEVOR Manuals
  4. Engine
  5. DP1272184T
  6. Instruction manual
VEVOR DP1272184T Instruction Manual

VEVOR DP1272184T Instruction Manual

Single phase induction motor
Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
Technical Support and E-Warranty Certificate www.vevor.com/support

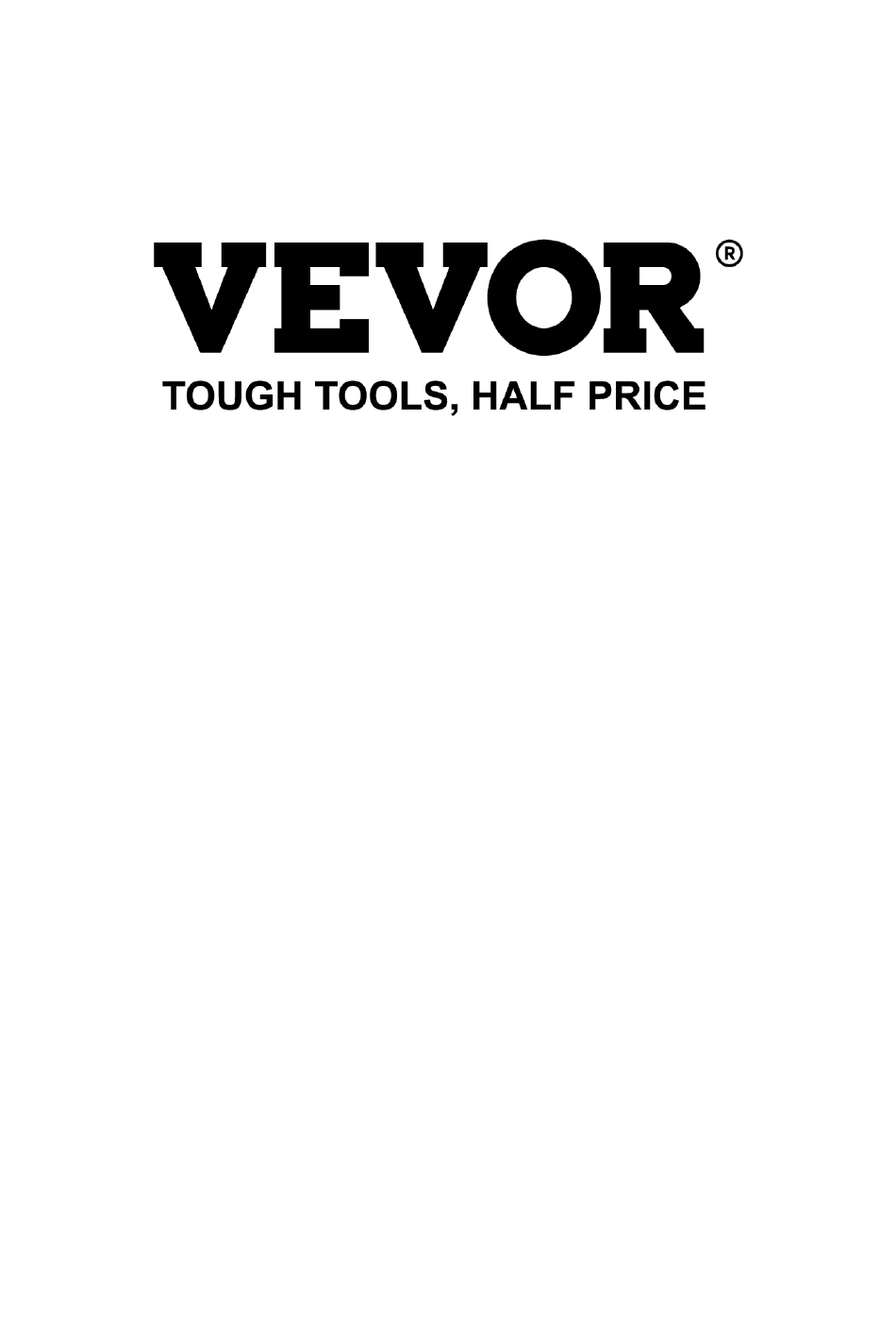

SINGLE PHASE INDUCTION MOTOR
USR MANUAL
Model: DP1272184T
We continue to be committed to provide you tools with competitive price.
"Save Half", "Half Price" or any other similar expressions used by us
only represents an estimate of savings you might benefit from buying
certain tools with us compared to the major top brands and doses not
necessarily mean to cover all categories of tools offered by us. You are
kindly reminded to verify carefully when you are placing an order with us
if you are actually saving half in comparison with the top major brands.

Advertisement

loading
Need help?

Need help?

Do you have a question about the DP1272184T and is the answer not in the manual?

Questions and answers

Related Manuals for VEVOR DP1272184T

Summary of Contents for VEVOR DP1272184T

  • Page 1 Technical Support and E-Warranty Certificate www.vevor.com/support SINGLE PHASE INDUCTION MOTOR USR MANUAL Model: DP1272184T We continue to be committed to provide you tools with competitive price. "Save Half", "Half Price" or any other similar expressions used by us only represents an estimate of savings you might benefit from buying certain tools with us compared to the major top brands and doses not necessarily mean to cover all categories of tools offered by us.
  • Page 2 CustomerService@vevor.com This is the original instruction, please read all manual instructions carefully before operating. VEVOR reserves clear interpretation of our user manual. The appearance of the product shall be subject to the product you received. Please forgive us that we won't inform you again if there are any technology or software updates on our product.

  • Page 3: Safety Warnings And Precautions

    SAFETY WARNINGS AND PRECAUTIONS 1. Voltage, frequency and the wiring style should be consistent with the motor nameplate, power supply voltage should be maintained at plus or minus 5% of the rated operating range. 2. No more than 1000 meters above sea level. 3.

  • Page 4: Technical Info

    Until fault is identified, do not do Starting test. TECHNICAL INFO: Model No DP1272184T Horsepower 7.5 HP Frame Size 184T Rated Current...

  • Page 5: Connection Method

    CONNECTION METHOD A. Factory setting is the 230V voltage wiring method; B. T1 & T8 together to connect a power cable LINE1; C. T2 & T5 together to connect another power cable LINE2; D.Changed from CCW to CW is exchange of T5 and T8. WARNING: The lead wire used by this motor should be above 10AWG.And the length of the the power cord should not exceed 10 meters.Advised to use a circuit...
  • Page 6 correct. 2) Please check the wiring carefully to make sure it's the same as the wiring diagram. 3) Please press the red protector button, hear the clear "click" reset sound, then reconnect the power, start the motor. Problem 3: After the motor is powered on, it rotates slowly and cannot be started normally.
  • Page 8 Technical Support and E-Warranty Certificate www.vevor.com/support Made In China...
