V850E2/MN4 ターゲット・ボード
QB-V850E2MN4DUAL-TB ユーザーズ・マニュアル
本製品は、ルネサス エレクトロニクス製のプログラミング機能付きオンチップ･デバッグ･エミュレータ E1 を使用して、マイコンの動作を試
すためのターゲット･ボードです。
①V850E2/MN4 ターゲット･ボード(QB-V850E2MN4DUAL-TB)の特徴
●V850E2/MN4 (uPD70F3515F1)搭載
●ユニバーサル･エリア(2.54mm ピッチ)を搭載
●フラッシュ･メモリ･プログラミング(3 線 CSI)、オンチップ･デバッグに両対応(Nexus デバッグ class1 準拠)
●鉛(Pb)フリー対応品
②ハードウエア仕様
CPU uPD70F3515F1 メイン･クロック動作周波数
搭載部品 CN1,CN2,CN4,CN5: 周辺ボードコネクタ(2.54mm ピッチ) 80pin x4(パッドのみ)
CN3: 16pin コネクタ ※E1 を接続する場合別売りオプション QB-F14T16-01 が必要です
Power LED: 赤 x1(LED3)
評価用 LED: 黄 x2(LED1 は P137,LED2 は P136 へ接続)
評価用 LED: 緑 x2(LED4 は Ethernet Active 表示, LED5 は Ethernet Speed 表示)
評価用 SW: SW1(INTP0 へ接続)
メイン･クロック(OSC1): 9.6MHz 発振子(X1,X2 へ接続)
KSZ8041NLTR(IC5)用クロック(OSC2): 25MHz 発振子
動作電圧 3.0V～3.6V(OSC1:9.6MHz 発振子使用時)

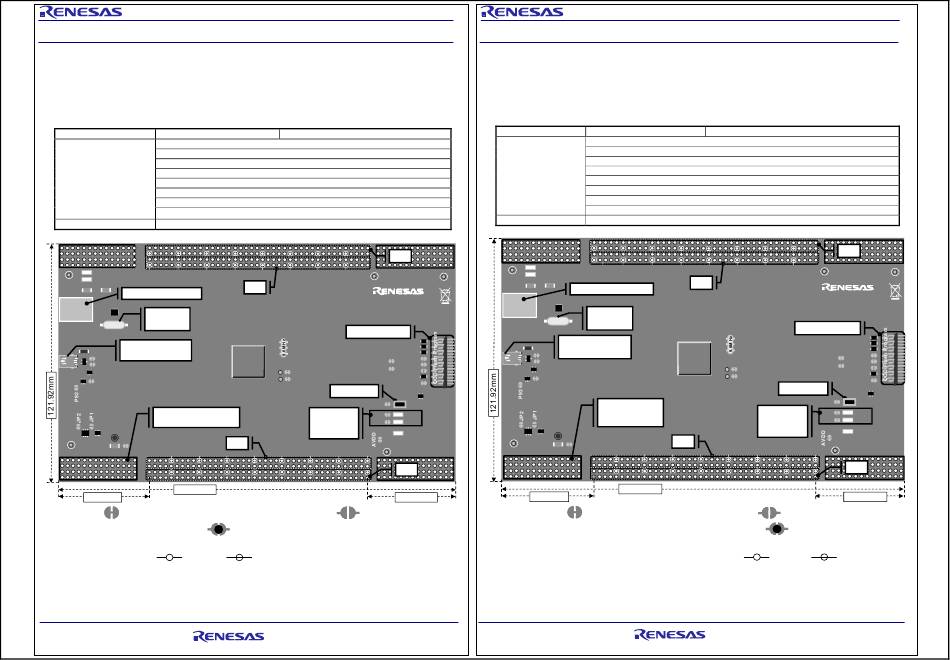

③寸法、部品配置など
79
80
79
80
LED4 ACTIVITY 70 60
LED5 SPEED100
GND
イーサネット・コネクタ
KSZ8041NLTR
KSZ8041用
クロック
25MHz
OSC2
USBファンクション
・コネクタ
UDMF
UDPF
P90
ユニバーサル･エリア
(合計4カ所)
VDDIN
JP3
10 20
2
1
2
1
180.34mm
40.64mm
基板上のパターン について:パターンをカットすることで、その回路はオープンとなります。
再度接続させたい場合は半田ショートしてください。
P137,P136 を使用する場合は LED の左のショートパッドをパターンカットしてください。
回路図のパッドの表示 オープン: ショート:
④使用上の注意
・本製品に関してのサポートはお受けしておりません。初期不良の場合に限り、交換いたします。
・本製品を使用する場合、必ず外部電源を接続して使ってください。(入力電圧：4.5V～5.5V、VDDIN ピン-GND ピン間)
・本製品を使用する場合、別売りオプション QB-F14T16-01 が必要です。
・本製品では D17 端子がオープンですが, お客様のシステムを設計する際は V850E2/MN4 ユーザーズマニュアルハードウェア編に記
載の"未使用時の処理"に従ってください。
R20UT0683XJ0400 Rev.4.00
2013.6.28
ユーザーズ・マニュアル
R20UT0683XJ0400
Rev 4.00 2013.6.28
●9.6MHz の発振子を搭載
最大 192MHz(ボード上の発振子 9.6MHz を使う場合)
1
2
CN2
1
2
50 40 30 20 10
IVD
D
CN5
QB-V850E2MN4DUAL-TB(e)
JAPAN SS-77168
16pinコネクタ
V850E2/
OSC1
_RDY
MN4 _TRSTZ
TMS
AVREFP
AVREFM
T_RESET
評価用SW
SW1
P131
評価用 LED
P137
上:LED1
P136
下:LED2
CN4
EVDD
40 60 70
30 50
80
79
CN1
80
79
40.64mm
Page 1 of 5
V850E2/MN4 Target board
QB-V850E2MN4DUAL-TB User's Manual
The QB-V850E2MN4DUAL-TB is a target board used for evaluating microcontroller operations, using the E1, the Renesas
Electronics on-chip debug emulator with programming function.
(1) V850E2/MN4 target board (QB-V850E2MN4DUAL-TB) features
● Built-in V850E2/MN4 (uPD70F3515F1).
● Equipped with universal area (2.54 mm pitch)
● Supports both flash memory programming(3-wired-HS CSI) and on-chip debugging (Nexus debugging class1 conforming)
● Lead-free (Pb-free) product
(2) hardware specifications
CPU uPD70F3515F1
Embedded parts
Operating voltage
(3) Dimensions and parts layout
79
80
79
80
LED4 ACTIVITY
LED5 SPEED100
GND GND
Ethernet connector
KSZ8041NLTR
25MHz
OSC2
CN3
1
USB Function
connector
UDMF
TCK
UDPF
IVDD
P90
15
LED1
LED2
POWER
VDDIN JP3
40.64mm
Pattern on the board:
(4) Notes on use
● The board can be exchanged with a new product only when it has an initial failure.
● Please connect and use the external source when using this product. (input voltage:4.5V-5.5V, between VDDIN pin and GND pin)
● When this product is used, optional QB-F14T16-01 is necessary.
● D17 pin is open on this board. When designing your system, please follow "recommended connection of unused pin" which is
described in the V850E2/MN4User's Manual Hardware of the device.
R20UT0683XJ0400 Rev.4.00
2013.6.28
● A 9.6 MHz oscillator is mounted
Main clock operating frequency 192MHz max. (when use 9.6MHz oscillator )
CN1,CN2,CN4,CN5: Peripheral board connectors (2.54 mm pitch), 80-pin  4 (pad only)
CN3: 16-pin connector *QB-F14T16-01 (optional) is necessary for connecting E1.
Power LED: Red  1 (LED3)
Test LED: Yellow  2 (LED1 connected to P137, LED2 connected to P136)
Test LED: Green  2 (LED4 Ethernet Active display , LED5 Ethernet Speed display)
Test SW: SW1 (connected to INTP0)
Main clock (OSC1): 9.6 MHz resonator(connected to X1 and X2)
Clock for KSZ8041NLTR(IC5) (OSC2): 25 MHz resonator
3.0 to 3.6 V(when 9.6MHz oscillator used at OSC1)
70 60 50 40 30 20
CN5
Clock for
KSZ8041
V850E2/
OSC1
MN4
AVREFP
AVREFM
Universal area
Test LED
(4places in all)
upper:LED1
lower:LED2
CN4
10 20 30 40 50 60
2
1
2
1
180.34mm
Splitting this wiring leaves open the relevant circuit (
To reconnect the circuit, short the circuit by soldering (
When using P137 and P136, cut off the short pad on the right side of LED.
Showing of the pad on circuit diagram. open:
User's Manual
R20UT0683XJ0400
Rev 4.00 2013.6.28
1
2 CN2
1
2
10
IVD GND
D
QB-V850E2MN4DUAL-TB(e)
JAPAN SS-77168
16pin connector
CN3
1
TCK
_RDY
_TRSTZ
TMS
IVDD
T_RESET
15
Test SW
SW1
P131
P137 LED1
P136 LED2
POWER
EVDD
70
80
CN1
79
80
79
40.64mm
).
).
short:
