Renesas QB-R5F10Y16-TB User Manual

RL78/G10 ターゲット・ボード
QB-R5F10Y16-TB ユーザーズ・マニュアル
本製品は、ルネサス エレクトロニクス製のプログラミング機能付きオンチップ･デバッグ･エミュレータ E1 を使用して、マイコンの動作を試
すためのターゲット･ボードです。

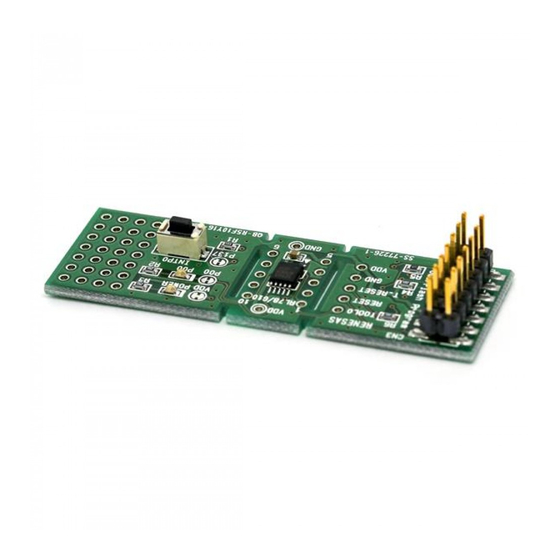

①RL78/G10 ターゲット･ボード(QB-R5F10Y16-TB)の特徴
●RL78/G10(R5F10Y16)搭載
●ユニバーサル･エリア(2.54mm ピッチ)を搭載
●フラッシュ・メモリ・プログラミング, オンチップ･デバッグのみ対応(TOOL0 端子使用)
●マイコンの端子を周辺ボード･コネクタに配置した高拡張性
●基板を切り離すことで, 2.54 ㎜ DIP ピッチに変換した基板として使用可能
●鉛(Pb)フリー対応品
②ハードウエア仕様
CPU R5F10Y16 メイン･クロック動作周波数
搭載部品 CN1,CN2,CN4: 周辺ボードコネクタ(2.54mm ピッチ) 5pin ソケット x3(パッドのみ)
CN3: 14pin コネクタ(E1 接続用)
Power LED: 赤 x1(LED2)
LED: 黄 x1(LED1 は P00 へ接続)
SW: SW1(INTP0 へ接続)
動作電圧 2.7V～5.5V （高速オンチップ・オシレータ 20MHz 動作時）

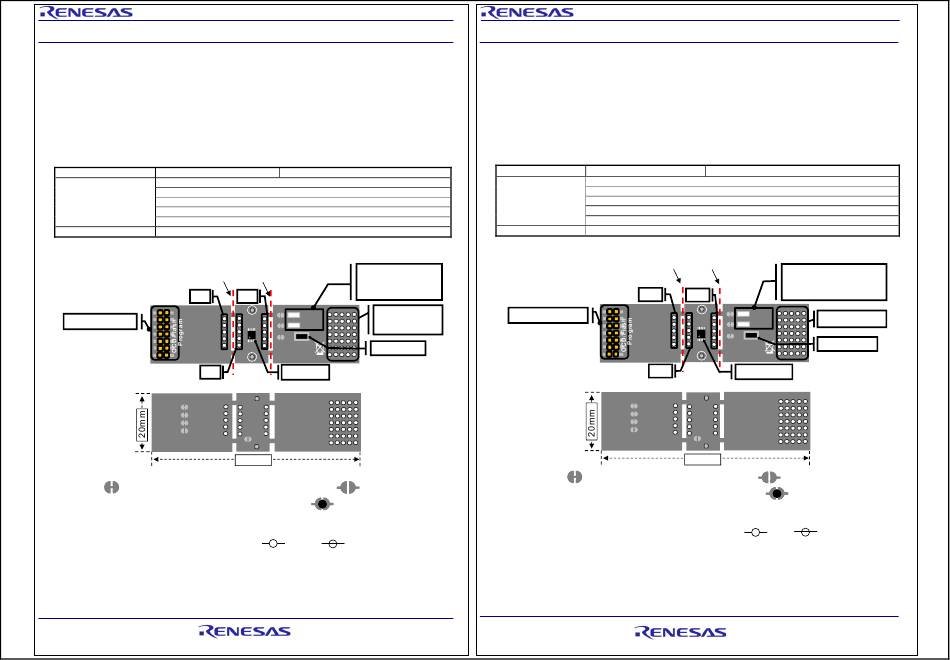

③寸法、部品配置など
基板切り離し時のカット位置
<Top View>
CN4
14pinコネクタ TOOL0
RESET
T_RESET
GND
VDD
SS-77226-1
CN1
<Bottom View>
JP1 VDD
GND
JP2
T_RESET
JP4
RESET
JP3
TOOL0
基板上のパターン について:パターンをカットすることで、その回路はオープンとなります。
再度接続させたい場合は半田ショートしてください。
P00 を使用する場合は LED の左のショートパッドをパターンカットしてください。
回路図のパッドの表示 オープン:
④使用上の注意
・本製品に関してのサポートはお受けしておりません。初期不良の場合に限り、交換いたします。
・基板を切り離す際は,カッター等で切り込みを入れてから割ってください。 ニッパーでの切り離しも可能です。
R20UT2349XJ0200 Rev.2.00
2013.06.24
ユーザーズ・マニュアル
R20UT2349XJ0200
Rev 2.00 2013.06.24
最大 20MHz
LED
上:LED2(POWER)
下:LED1(P00)
CN2
ユニバーサル
10
1
POWER
VDD ･エリア
P00
SW1
SW1(INTP0)
GND
5
6
QB-R5F10Y16
RL78/G10
GND
RESET
VDD
60mm
ショート:
Page 1 of 3
RL78/G10 Target board
QB-R5F10Y16-TB User's Manual
The QB-R5F10Y16-TB is a target board used for evaluating microcontroller operations, using the E1, the Renesas Electronics
on-chip debug emulator with programming function (hereinafter referred to as E1).

(1) RL78/G10 target board (QB-R5F10Y16-TB) features

● Incorporates RL78/G10 (R5F10Y16).
● Equipped with universal area (2.54 mm pitch)
● Supports both flash memory programming and on-chip debugging (using TOOL0 pin)
● Highly extendable; peripheral board connectors are equipped with microcontroller pins
● It can be used as a DIP conversion board of 2.54mm pitch by cutting off a board.
● Lead-free (Pb-free) product

(2) hardware specifications

CPU R5F10Y16 Main clock operating frequency
CN1, CN2, CN4: Peripheral board connectors (2.54 mm pitch), 5-pin socket  3 (pad only)
Embedded parts
CN3: 14-pin connector (for E1 connection)
Power LED: Red  1 (LED2)
LED: Yellow  1 (LED1 connected to P00)
SW: SW1 (connected to INTP0)
Operating voltage 2.7 to 5.5 V (When the high-speed on-chip oscillator used at 20MHz)

(3) Dimensions and parts layout

<Top View>
CN4
14pin connector
TOOL0
RESET
T_RESET
GND
VDD
SS-77226-1
CN1
<Bottom View>
JP1 VDD
GND
JP2
T_RESET
JP4
RESET
JP3
TOOL0
Splitting this wiring leaves open the relevant circuit (
Pattern on the board:
To reconnect the circuit, short the circuit by soldering (
When using P00 cut off the short pad on the left side of LED.
Showing of the pad on circuit diagram. open:

(4) Notes on use

● Renesas Electronics will not provide any support for this board, but the board can be exchanged with a new product only when
it has an initial failure.
● Before cutting off a board by hand, please make a cut by using a cutter. It is also possible to cut off it by using nippers.
R20UT2349XJ0200 Rev.2.00
2013.06.24
User's Manual
R20UT2349XJ0200
Rev 2.00 2013.06.24
MAX 20 MHz.
Cutting points
LED
upper:LED2(POWER)
lower:LED1(P00)
CN2
1 10
POWER Universal area
VDD
P00
SW1(INTP0)
SW1
GND
5
6
QB-R5F10Y16
RL78/G10
GND
RESET
VDD
60mm
).
).
short:
Page 1 of 3
