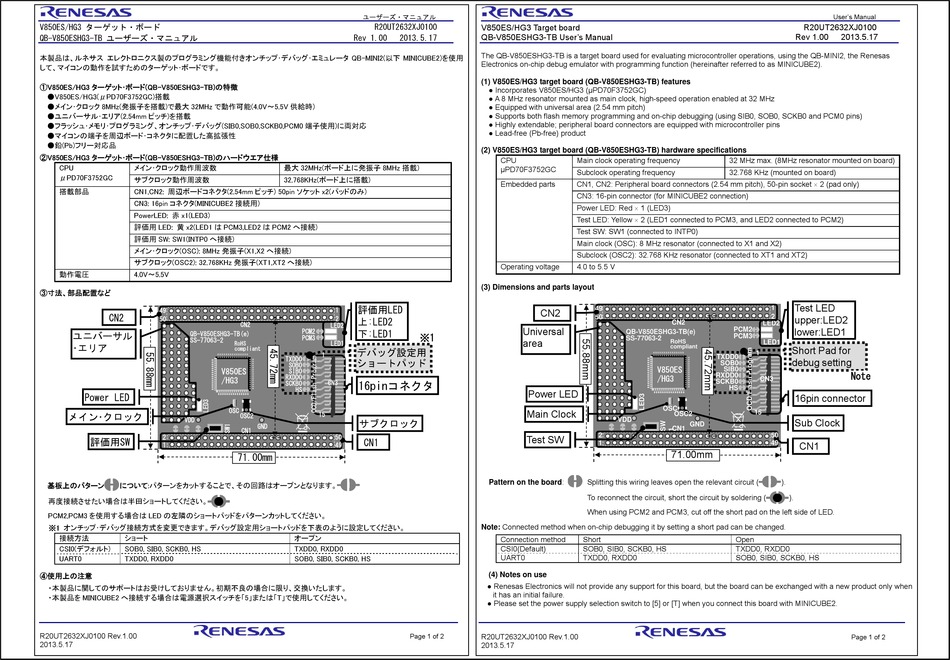

Renesas QB-V850ESHG3-TB User Manual

V850ES/HG3 ターゲット・ボード
QB-V850ESHG3-TB ユーザーズ・マニュアル
本製品は、ルネサス エレクトロニクス製のプログラミング機能付きオンチップ･デバッグ･エミュレータ QB-MINI2(以下 MINICUBE2)を使用
して、マイコンの動作を試すためのターゲット･ボードです。
①V850ES/HG3 ターゲット･ボード(QB-V850ESHG3-TB)の特徴
●V850ES/HG3(μPD70F3752GC)搭載
●メイン･クロック 8MHz(発振子を搭載)で最大 32MHz で動作可能(4.0V～5.5V 供給時)
●ユニバーサル･エリア(2.54mm ピッチ)を搭載
●フラッシュ･メモリ･プログラミング、オンチップ･デバッグ(SIB0,SOB0,SCKB0,PCM0 端子使用)に両対応
●マイコンの端子を周辺ボード･コネクタに配置した高拡張性
●鉛(Pb)フリー対応品
②V850ES/HG3 ターゲット･ボード(QB-V850ESHG3-TB)のハードウエア仕様
CPU メイン･クロック動作周波数
μPD70F3752GC
サブクロック動作周波数
搭載部品 CN1,CN2: 周辺ボードコネクタ(2.54mm ピッチ) 50pin ソケット x2(パッドのみ)
CN3: 16pin コネクタ(MINICUBE2 接続用)
PowerLED: 赤 x1(LED3)
評価用 LED: 黄 x2(LED1 は PCM3,LED2 は PCM2 へ接続)
評価用 SW: SW1(INTP0 へ接続)
メイン･クロック(OSC): 8MHz 発振子(X1,X2 へ接続)
サブクロック(OSC2): 32.768KHz 発振子(XT1,XT2 へ接続)
動作電圧 4.0V～5.5V
③寸法、部品配置など
49
CN2
50
QB-V850ESHG3-TB(e)
ユニバーサル
SS-77063-2
･エリア
Power LED
メイン･クロック
VDD
2
評価用SW
1
基板上のパターン について:パターンをカットすることで、その回路はオープンとなります。
再度接続させたい場合は半田ショートしてください。
PCM2,PCM3 を使用する場合は LED の左隣のショートパッドをパターンカットしてください。
※1 オンチップ･デバッグ接続方式を変更できます。デバッグ設定用ショートパッドを下表のように設定してください。
接続方法 ショート
CSI0(デフォルト) SOB0, SIB0, SCKB0, HS
UART0 TXDD0, RXDD0
④使用上の注意
・本製品に関してのサポートはお受けしておりません。初期不良の場合に限り、交換いたします。
・本製品を MINICUBE2 へ接続する場合は電源選択スイッチを「5」または「T」で使用してください。
R20UT2632XJ0100 Rev.1.00
2013.5.17
ユーザーズ・マニュアル
R20UT2632XJ0100
Rev 1.00 2013.5.17
最大 32MHz(ボード上に発振子 8MHz 搭載)
32.768KHz(ボード上に搭載)
評価用LED
1
2
上:LED2
CN2 LED2
PCM2
下:LED1
PCM3
RoHS LED1
compliant
デバッグ設定用
1
TXDD0
ショートパッド
SOB0
V850ES SIB0
RXDD0
/HG3
SCKB0 CN3
16pinコネクタ
HS
OSC
15
OSC2
サブクロック
GND
CN1
50
CN1
49
71.00mm
オープン
TXDD0, RXDD0
SOB0, SIB0, SCKB0, HS
V850ES/HG3 Target board
QB-V850ESHG3-TB User's Manual

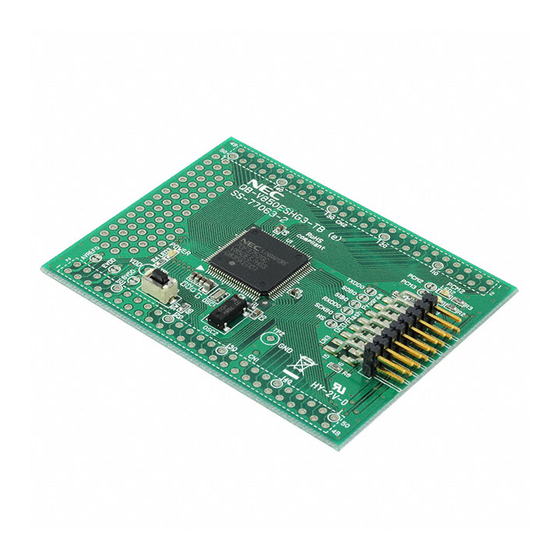

The QB-V850ESHG3-TB is a target board used for evaluating microcontroller operations, using the QB-MINI2, the Renesas
Electronics on-chip debug emulator with programming function (hereinafter referred to as MINICUBE2).
(1) V850ES/HG3 target board (QB-V850ESHG3-TB) features
● Incorporates V850ES/HG3 (μPD70F3752GC)
● A 8 MHz resonator mounted as main clock, high-speed operation enabled at 32 MHz
● Equipped with universal area (2.54 mm pitch)
● Supports both flash memory programming and on-chip debugging (using SIB0, SOB0, SCKB0 and PCM0 pins)
● Highly extendable; peripheral board connectors are equipped with microcontroller pins
● Lead-free (Pb-free) product
(2) V850ES/HG3 target board (QB-V850ESHG3-TB) hardware specifications
CPU Main clock operating frequency
μPD70F3752GC
Subclock operating frequency
CN1, CN2: Peripheral board connectors (2.54 mm pitch), 50-pin socket  2 (pad only)
Embedded parts
CN3: 16-pin connector (for MINICUBE2 connection)
Power LED: Red  1 (LED3)
Test LED: Yellow  2 (LED1 connected to PCM3, and LED2 connected to PCM2)
Test SW: SW1 (connected to INTP0)
Main clock (OSC): 8 MHz resonator (connected to X1 and X2)
Subclock (OSC2): 32.768 KHz resonator (connected to XT1 and XT2)
Operating voltage 4.0 to 5.5 V
(3) Dimensions and parts layout
CN2
Universal
※1
area
Power LED
Main Clock
Test SW
Splitting this wiring leaves open the relevant circuit (
Pattern on the board:
To reconnect the circuit, short the circuit by soldering (
When using PCM2 and PCM3, cut off the short pad on the left side of LED.
Note: Connected method when on-chip debugging it by setting a short pad can be changed.
Connection method Short
CSI0(Default) SOB0, SIB0, SCKB0, HS
UART0 TXDD0, RXDD0
(4) Notes on use
● Renesas Electronics will not provide any support for this board, but the board can be exchanged with a new product only when
it has an initial failure.
● Please set the power supply selection switch to [5] or [T] when you connect this board with MINICUBE2.
Page 1 of 2 R20UT2632XJ0100 Rev.1.00
2013.5.17
32 MHz max. (8MHz resonator mounted on board)
32.768 KHz (mounted on board)
49 1
50 2
CN2
LED2
PCM2
QB-V850ESHG3-TB(e)
PCM3
SS-77063-2
RoHS LED1
compliant
1
TXDD0
SOB0
V850ES
SIB0
RXDD0
/HG3
CN3
SCKB0
HS
OSC
15
OSC2
VDD
GND
CN1
2 50
1 49
71.00mm
Open
TXDD0, RXDD0
SOB0, SIB0, SCKB0, HS
User's Manual
R20UT2632XJ0100
Rev 1.00 2013.5.17
Test LED
upper:LED2
lower:LED1
Short Pad for
debug setting
Note
16pin connector
Sub Clock
CN1
).
).
Page 1 of 2
