Renesas QB-78K0RKG3L-TB User Manual

78K0R/KG3-L ターゲット・ボード
QB-78K0RKG3L-TB ユーザーズ・マニュアル
本製品は、ルネサス エレクトロニクス製のプログラミング機能付きオンチップ･デバッグ･エミュレータ QB-MINI2(以下 MINICUBE2)を使用
して、マイコンの動作を試すためのターゲット･ボードです。
①78K0R/KG3-L ターゲット･ボード(QB-78K0RKG3L-TB)の特徴
●78K0R/KG3-L(μPD78F1014GC)搭載
●メイン･クロック 20MHz(発振子を搭載)で高速動作可能(2.7V〜5.5V 供給時)
●ユニバーサル･エリア(2.54mm ピッチ)を搭載
●フラッシュ･メモリ･プログラミング、オンチップ･デバッグに両対応(TOOL0,TOOL1 端子使用)
●マイコンの端子を周辺ボード･コネクタに配置した高拡張性
●鉛(Pb)フリー対応品
②78K0R/KG3-L ターゲット･ボード(QB-78K0RKG3L-TB)のハードウエア仕様
CPU μPD78F1014GC メイン･クロック動作周波数
搭載部品 CN1,CN2: 周辺ボードコネクタ(2.54mm ピッチ) 50pin ソケット x2(パッドのみ)
FP1: 16pin コネクタ(MINICUBE2 接続用)
Power LED: 赤 x1(LED3)
評価用 LED: 黄 x2(LED1 は P76,LED2 は P77 へ接続)
評価用 SW: SW1(INTP0 へ接続)
メイン･クロック(OSC1): 20MHz 発振子(X1,X2 へ接続)
動作電圧
2.7V〜5.5V(OSC1:20MHz 発振子使用時)

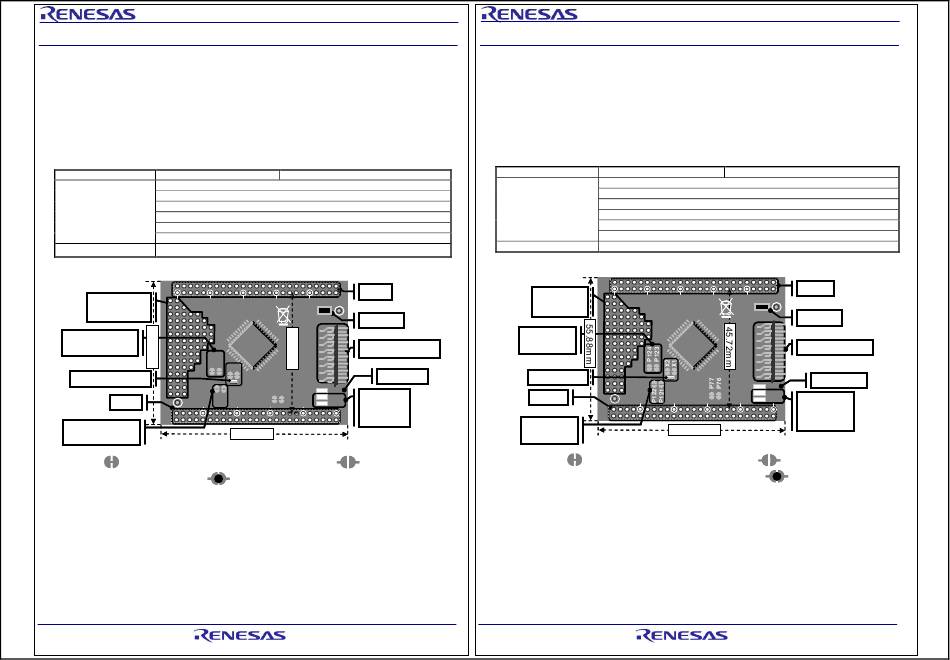

③寸法、部品配置など
49 49
50 50
ユニバーサル ユニバーサル
40 40
QB-78K0RKG3L-TB(e) QB-78K0RKG3L-TB(e)
･エリア ･エリア
SS-77085 SS-77085
JAPAN JAPAN
P123,P124 P123,P124
ショートパッド ショートパッド
メイン･クロック メイン･クロック
CN1 CN1
VDD VDD VDD
10 10
2 2
1 1
メインクロック メインクロック
ショートパッド ショートパッド
基板上のパターン について:パターンをカットすることで、その回路はオープンとなります。
再度接続させたい場合は半田ショートしてください。
P76,P77 を使用する場合は LED の左のショートパッドをパターンカットしてください。
P123/P124 はプルダウン抵抗に接続されています。これが問題になる場合はショートパッドをパターンカットしてください。
メインクロック・ショートパッド: P121/P122 を半田ショートすると信号が CN1 へ出力されます。X1/X2 をパターンカットすると
メイン・クロックがデバイスの X1(P121)/X2(P122)から切り離されます。
④使用上の注意
・本製品に関してのサポートはお受けしておりません。初期不良の場合に限り、交換いたします。
R01UH0150XJ0100 Rev.1.00
2010.11.5
ユーザーズ・マニュアル
R01UH0150XJ0100
Rev 1.00 2010.11.5
20MHz(ボード上に搭載)
1 1
CN2 CN2
2 2
30 30 20 20 CN2 CN2 10 10
GND GND GND
SW1 SW1 SW1
OCD/Flash OCD/Flash 評価用SW 評価用SW
Program Program
1 1
78K0R 78K0R 78K0R
16pinコネクタ 16pinコネクタ
/KG3L /KG3L /KG3L
Power LED Power LED
CN3 CN3
OSC1 OSC1 15 15
LED3 LED3 LED3
評価用LED 評価用LED
LED2 LED2 LED2
LED1 LED1 LED1
CN1 CN1
20 20 30 30 40 40 上:LED2 上:LED2
50 50
下:LED1 下:LED1
49 49
71.12mm 71.12mm
78K0R/KG3-L Target board
QB-78K0RKG3L-TB User's Manual
The QB-78K0RKG3L-TB is a target board used for evaluating microcontroller operations, using the QB-MINI2, the Renesas
Electronics on-chip debug emulator with programming function (hereinafter referred to as MINICUBE2).
(1) 78K0R/KG3-L target board (QB-78K0RKG3L-TB) features
● Incorporates 78K0R/KG3-L (μPD78F1014GC)
● A 20 MHz resonator mounted as main clock, high-speed operation enabled (@ 2.7 to 5.5 V)
● Equipped with universal area (2.54 mm pitch)
● Supports both flash memory programming and on-chip debugging (using TOOL0/TOOL1 pins)
● Highly extendable; peripheral board connectors are equipped with microcontroller pins
● Lead-free (Pb-free) product
(2) 78K0R/KG3-L target board (QB-78K0RKG3L-TB) hardware specifications
CPU μPD78F1014GC
Embedded parts
Operating voltage
(3) Dimensions and parts layout
Universal Universal
area area
P123,P124 P123,P124
Short Pad Short Pad
Main Clock Main Clock
CN1 CN1
Main Clock Main Clock
Short Pad Short Pad
Splitting this wiring leaves open the relevant circuit (
Pattern on the board:
To reconnect the circuit, short the circuit by soldering (
When using P76 and P77, cut off the short pad on the left side of LED.
P123/P124 is connected to pull down registers. If it is a problem, cut off the short pads.
MainClock ShortPad:
to CN1. When cut off X1/X2 pad, the main clock is separated from X1(P121)/X2(P122) of the
device.
(4) Notes on use
● Renesas Electronics will not provide any support for this board, but the board can be exchanged with a new product only when
it has an initial failure.
Page 1 of 2 R01UH0150XJ0100 Rev.1.00
2010.11.5
Main clock operating frequency 20 MHz (mounted on board)
CN1, CN2: Peripheral board connectors (2.54 mm pitch), 50-pin socket  2 (pad only)
FP1: 16-pin connector (for MINICUBE2 connection)
Power LED: Red  1 (LED3)
Test LED: Yellow  2 (LED1 connected to P76, LED2 connected to P77)
Test SW: SW1 (connected to INTP0)
Main clock (OSC1): 20 MHz resonator (connected to X1 and X2)
2.7 to 5.5 V (when 20 MHz resonator used at OSC1)
1 1
49 49
50 50
2 2
40 40 30 30 20 20 CN2 CN2 10 10
GND GND GND
SW1 SW1 SW1
QB-78K0RKG3L-TB(e) QB-78K0RKG3L-TB(e)
OCD/Flash OCD/Flash
SS-77085 SS-77085
Program Program
JAPAN JAPAN
1 1
78K0R 78K0R 78K0R
/KG3L /KG3L /KG3L
CN3 CN3
15 15
OSC1 OSC1
LED3 LED3
LED2 LED2
VDD VDD
LED1 LED1
CN1 CN1
10 10 20 20 30 30 40 40
50 50
2 2
1 1 49 49
71.12mm 71.12mm
S
hort the circuit P121/P122,then output of P121/P122 signal are transmitted
User's Manual
R01UH0150XJ0100
Rev 1.00 2010.11.5
CN2 CN2
Test SW Test SW
16pin connector 16pin connector
Power LED Power LED
Test LED Test LED
upper:LED2 upper:LED2
lower:LED1 lower:LED1
).
).
