Tab-Ex 05 D2

Nonincendive tablet

for Class I, Division 2

Class II, Division 2

Class III

Quick Start Guide

Guide De Démarrage Rapide

Guía de Inicio Rápido

Table of Contents

Need help?

Do you have a question about the Tab-Ex 05 D2 and is the answer not in the manual?

Questions and answers

Summary of Contents for Pepperl+Fuchs Tab-Ex 05 D2

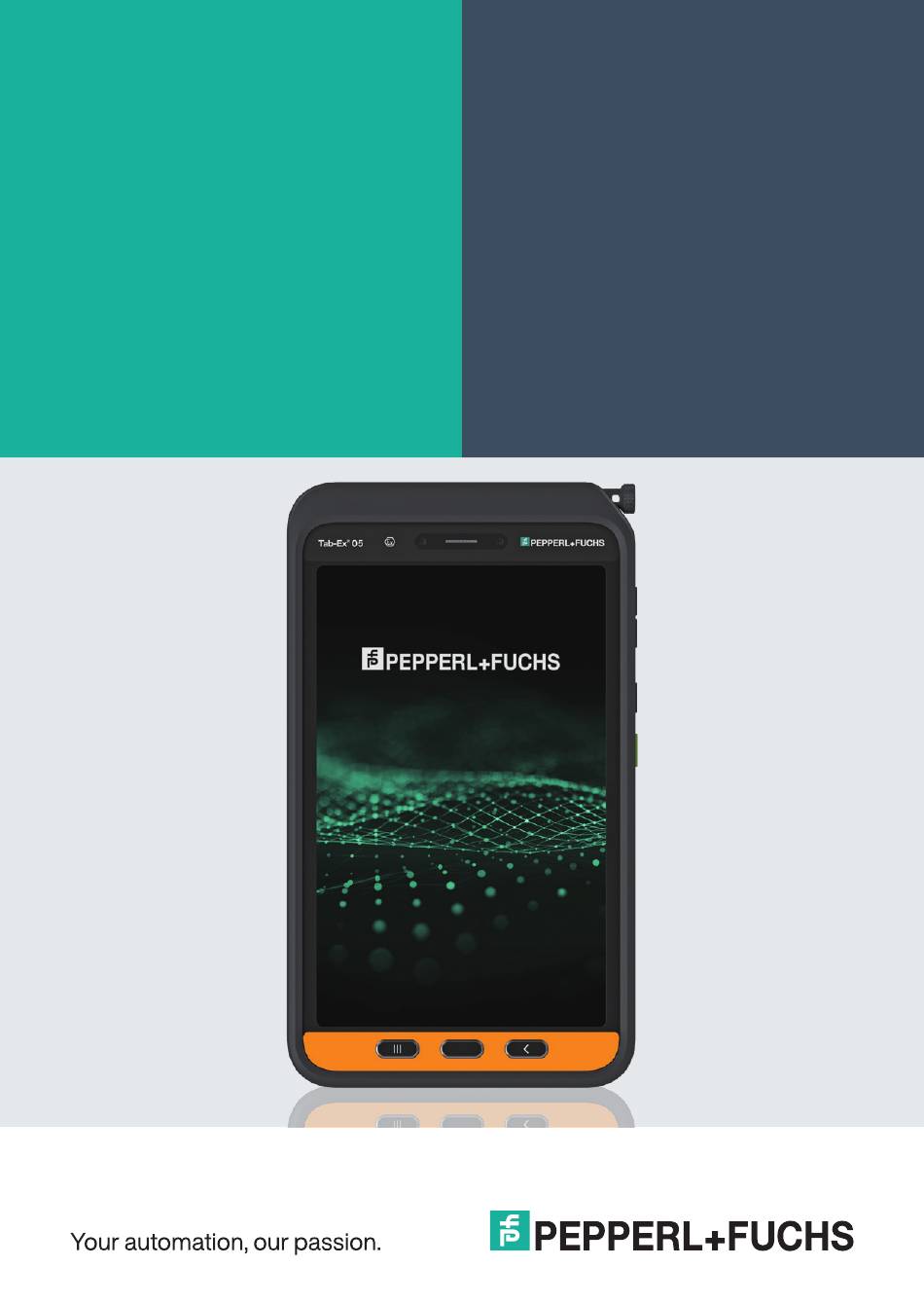

Page 1 Tab-Ex 05 D2 Quick Start Guide Guide De Démarrage Rapide Guía de Inicio Rápido Nonincendive tablet for Class I, Division 2 Class II, Division 2 Class III...
Page 2 1. Front camera / 2. Volume button / 3. Side button / 4. Touchscreen / 5. Back button / 6. Multipurpose jack / 7. Home button / 8. Recent button / 9. Keyboard dock port / 10. WWAN / WiFi SIM card Menory tray / 11. Speaker / 12. Proximity/Light sensor / 13. Rear camera / 14.
Page 3 (EN) Quick Start Guide Tab-Ex 05 D2 ......................... 4 (FR) Guide De Démarrage Rapide Tab-Ex 05 D2 ..................9 (ES) Guía de Inicio Rápido de Tab-Ex 05 D2 ....................14...
Page 4: Using The Tablet For The First Time
Note: The current Quick Start Guide, the Ex-Safety Manual and the User manual can be downloaded from the relevant product page at www.pepperl-fuchs.com, or alternatively they can be requested directly from the manufacturer. Using the Tablet for the first time Prior to turning the tablet on for the first time, install the SIM and micro SD card if applicable as well as the battery following the directions in this quick start guide below.
Page 5: Installing The Battery
Removing the Ex-Protective Cover With the device upright, push the edges of the upper part one by one using both hands until the device protrudes from the case and remove the device from it. Battery Installing the battery 1 Remove the Ex-Battery Cover. 2 Insert the battery with the battery’s gold-coloured contacts properly aligned with the device’s contacts.
Page 6: Charging The Battery
Charge the battery before using it for the first time or when it has been unused for extended periods. Use only the Pepperl+Fuchs supplied charger, or a charger that meets the specifications in MAS-0246. Incompatible charger and cable can cause serious injuries or damage to your device.
Page 7 WWAN: WiFi: 1 Pull out the tray gently from the tray slot. 2 Place an SD card on the tray with the gold-coloured contacts facing downwards and gently press the SD card into the tray to secure it. 3 Insert the tray back into the tray slot. Ex-Protective Cover Installing the Ex-Protective Cover Insert the upper part of the device into the case, and then press the edges of the bottom...
Page 8: Radiation Exposure Statement
Radiation Exposure Statement Warning: Your device meets guidelines for exposure to radio waves (SAR, Specific Absorption Rate) when kept in a close distance to your body. SAR values for USA: The SAR values below are only for devices developed for use in USA. The SAR limit is 1.6 W/kg.
Page 9: Précautions De Sécurité
Remarque : Le guide de démarrage rapide, Manuel de sécuritéi antidéflagrante et le manuel de l'utilisateur actuels peuvent être téléchargés à partir de la page du produit concerné à l'adresse www.pepperl-fuchs.com, ou peuvent être demandés directement au fabricant. Première utilisation de la tablette Avant d'allumer la tablette pour la première fois, installez la carte SIM et la carte micro SD, le cas échéant, ainsi que la batterie en suivant les instructions du guide de démarrage rapide ci-dessous.
Page 10: Installation De La Batterie
Retrait de la housse de protection contre les explosions L'appareil étant à la verticale, poussez les bords de la partie supérieure un par un à l'aide des deux mains jusqu'à ce que l'appareil dépasse de l'étui et retirez-le de celui-ci. Batterie Installation de la batterie 1 Retirer le couvercle de la pile Ex.
Page 11: Chargement De La Batterie
Chargez la batterie avant de l'utiliser pour la première fois ou lorsqu'elle est restée inutilisée pendant de longues périodes. Utilisez uniquement le chargeur fourni par Pepperl+Fuchs ou un chargeur conforme aux spécifications du document MAS-0246. Un chargeur et un câble incompatibles peuvent provoquer des blessures graves ou endommager votre appareil.
Page 12 WWAN: WiFi: 1 Sortez doucement le plateau de son logement. 2 Placez une carte SD sur le plateau, les contacts dorés orientés vers le bas, puis appuyez doucement sur la carte SD pour la fixer. Réinsérez le plateau dans son logement. 3 Réinsérez le plateau dans son logement.
Page 13: Déclaration D'exposition Aux Radiations
Déclaration d'exposition aux radiations ! Avertissement : Votre appareil est conforme aux directives relatives à l'exposition aux ondes radio (SAR, Specific Absorption Rate) lorsqu'il est placé à proximité de votre corps. Valeurs de DAS pour les États-Unis : Les valeurs de DAS ci-dessous ne concernent que les appareils conçus pour être utilisés aux États-Unis.
Page 14: Precauciones De Seguridad
Nota: La Guía de inicio rápido actual, el Manual de seguridad Ex y el Manual del usuario pueden descargarse de la página del producto correspondiente en www.pepperl-fuchs.com, o también pueden solicitarse directamente al fabricante. Utilización de la tableta por primera vez Antes de encender la tableta por primera vez, instale la tarjeta SIM y la tarjeta micro SD, si procede, así...
Page 15 Retirar la cubierta protectora Ex Con el dispositivo en posición vertical, empuje uno a uno los bordes de la parte superior con ambas manos hasta que el dispositivo sobresalga de la funda y retírelo de ella. Batería Instalación de la batería 1 Retire la tapa de la batería.
Page 16: Carga De La Batería
Carga de la batería Cargue la batería antes de utilizarla por primera vez o cuando lleve mucho tiempo sin usarse. Utilice únicamente el cargador suministrado por Pepperl+Fuchs o un cargador que cumpla las especificaciones de MAS-0246. Los cargadores y cables incompatibles pueden causar lesiones graves o daños en el dispositivo.
Page 17 WWAN: WiFi: 1 Extraiga con cuidado la bandeja de la ranura correspondiente. 2 Coloque una tarjeta SD en la bandeja con los contactos dorados hacia abajo y presione suavemente la tarjeta SD en la bandeja para fijarla. 3 Vuelva a introducir la bandeja en la ranura. Cubierta protectora Ex Instalación de la cubierta protectora Ex Introduzca la parte superior del dispositivo en la funda y, a continuación, presione uno a uno...
Page 18 Declaración de exposición a la radiación Advertencia: Su dispositivo cumple las directrices de exposición a ondas de radio (SAR, Tasa de Absorción Específica) cuando se mantiene a una distancia cercana a su cuerpo. Valores SAR para EE.UU: Los valores SAR que se indican a continuación son sólo para dispositivos desarrollados para su uso en EE.UU..
Page 20 Pepperl+Fuchs SE prior written consent. The contents of this document are presented as they currently exist. Pepperl+Fuchs SE does not provide any express or tacit guarantee for the correctness or completeness of the contents of this document, including, but not restricted to, the tacit guarantee of market suitability or fitness for a specific purpose unless applicable laws or court decisions make liability mandatory.
