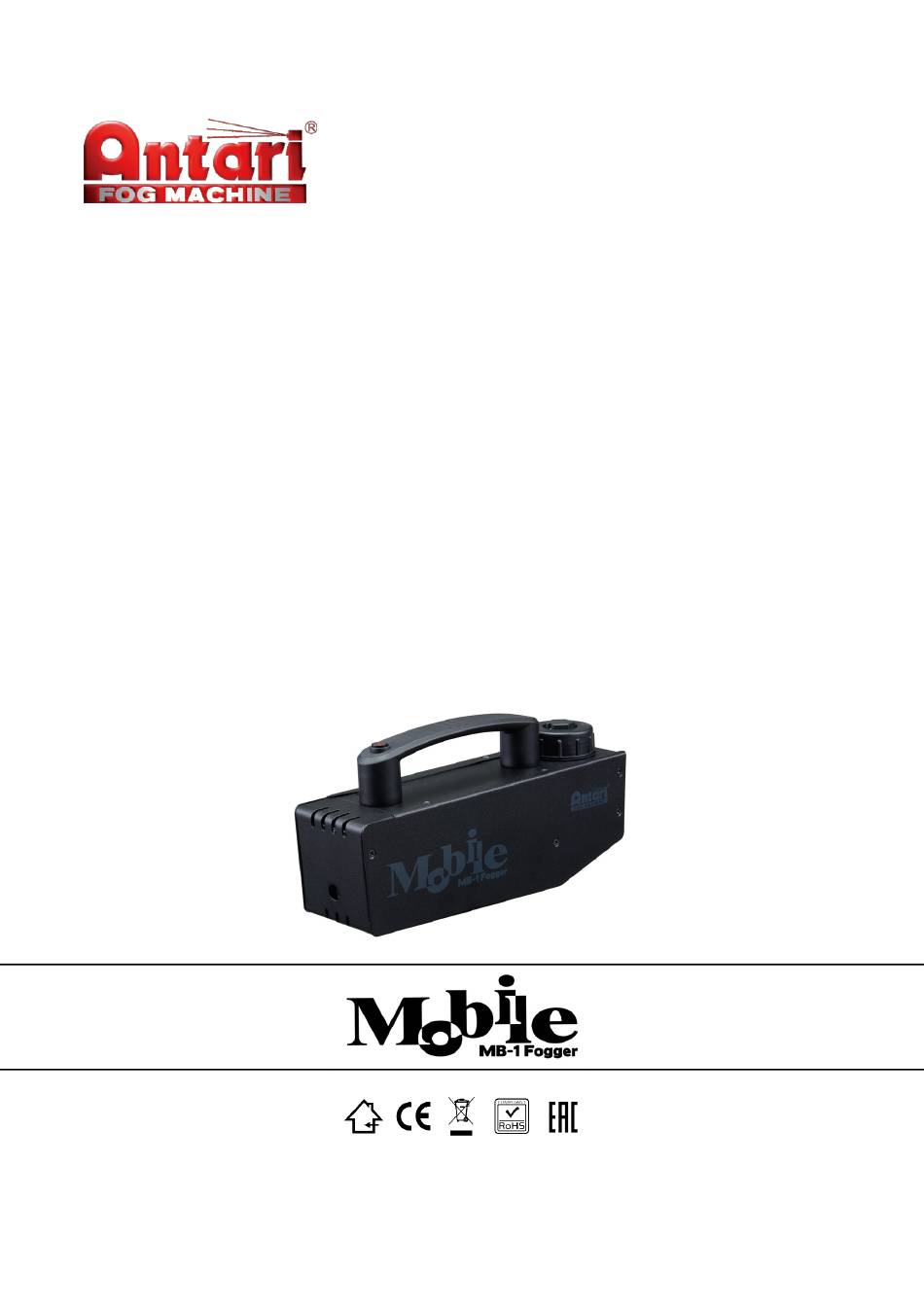

- Page 1 MB-1 MOBILE FOG MACHINE User Manual - ENGLISH 中文 © 2021 Antari Lighting and Effects Ltd © 2021 Antari Lighting and Effects Ltd. www.antari.com...
-
Page 2: Safety Information
Install the machine in a well-ventilated area. Provide at least 50 cm space around the ․ machine. © 2021 Antari Lighting and Effects Ltd. www.antari.com... -
Page 3: Unpacking And Inspection
Make sure there are no flammable materials close to the machine while operating. ․ Only use Antari fluid. Other fluid may lead to heater clog and malfunction. ․ If the machine fails to work, unplug the machine and stop operation immediately. -
Page 4: Product Overview
Step 1: Place the machine on a flat surface and in a suitably large area with at least 50 cm of open space around the machine. Step 2: Fill the fluid tank with Antari FLM-05S fluid. Step 3: Please fully charge the battery upon receipt of the machine and before and after each operation. - Page 5 Pull to release locking lever Step 5: To start making fog, press the button to start making fog, release to stop. Step 6: To turn off the machine, remove battery from machine. © 2021 Antari Lighting and Effects Ltd. www.antari.com...
-
Page 6: Operation
To operate the machine by remote control, connect the remote to the S-terminal connector located on the side of machine. Use the switch to turn fog on/off, and use the rotary knob to adjust the interval and duration time. © 2021 Antari Lighting and Effects Ltd. www.antari.com... - Page 7 In a an unobstructed open space the effective distance is 50 meters, usage depending on obstacle level has an effective distance is 10-25 meters. Registering a transmitter Transmitters can be paired from the receiver. Each receiver can pair up to 5 transmitters. © 2021 Antari Lighting and Effects Ltd. www.antari.com...
- Page 8 Fluid Only use Antari FLM-5S water-based liquid for the MB-1 Fog Machine. The machine is tested and calibrated with this liquid to get the best output performance. Warranty will be voided if any other type of liquid is used.
-
Page 9: Service And Maintenance
Battery capacity changes as temperature differs. Life and capacity of battery is rated at 25°C, ambient temperature and humid change will significantly affect battery life. If you have any question on maintenance and usage, please contact your local dealer Ÿ for advice. © 2021 Antari Lighting and Effects Ltd. www.antari.com... -
Page 10: Status Messages
MCT-2 Cable Timer Remote DCP-12 Power Adaptor and Dummy Battery - Dimension L 228 W 66 H 112 mm (L8.98 W2.60 H4.41 inch) - Weight 1.8 kg (3.97 lbs) 1 kg (2.2 lbs) without battery © 2021 Antari Lighting and Effects Ltd. www.antari.com... - Page 11 件，請立即拔除插頭，並連繫當地的 Antari 經銷商。 本機器不含任何用戶拆解和自行維修或修改的零件在內，請勿嘗試自行維修或改裝機 ․ 器，未經授權的技術人員，可能導致機器故障或永久損壞。 機器限成人操作，請勿在無人值守時讓機器運作。 ․ 請勿讓身體、精神、感官存在缺陷或經驗不足者(包括兒童)使用本機器。 ․ 在通風良好的地方安裝使用機器，機器周邊至少應保留 50 公分的空間。 ․ 請勿添加任何易燃物品進入機器。 ․ 操作機器時請確認周邊沒有任何易燃的材料。 ․ 為確保機器的使用壽命，請使用 Antari FLM-05S 煙霧水，添加其他液體可能會導致電 ․ 熱管阻塞和機器的故障，並使保固失效。 如果機器出現故障，請立即停止工作，拆下電池，並請聯繫您當地的 Antari 經銷商。 ․ 運送機器以前，請確認機器的油箱以完全清空。. ․ 煙霧水不能食用，吞食煙霧水可能導致損壞健康的風險，請將煙霧水存放在室內安全的 ․ 地方。如果碰觸到眼睛或誤吞食，請立即尋求醫生的協助。 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
- Page 12 並以原包裝退回檢查。 內容物包括: MB-1 手提式煙霧機 1 台 充電電池 1 個 電池充電器 1 個 FLM-05S 水性煙霧水 1 瓶 使用手冊 1 本 飛行箱 1 個 機器尺寸 112 mm 228 mm 66 mm 機器外觀概述 開關按鈕 出煙口 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
- Page 13 模式開關 煙量開關 S-端子連接座 設定安裝 步驟 1: 將機器平放於平坦的表面，機器周圍至少應保留 50 公分的空間。 步驟 2: 將 Antari FLM-05S 煙霧水注入機器的油桶，鎖緊油蓋。 步驟 3: 收到產品後，請先充電 3 小時將電池充飽。每次使用前、後，亦皆須將電池充飽。 將充電器接上電源插頭，然後將電池連接充電。充電器上亮起黃色指示燈代表正在充電中， 當指示燈轉為綠色表示充電完成。充電完後約能使用 10~12 分鐘。 將電池接上充電接頭 指示燈為黃色代表充電中 指示燈為綠色代表充電完畢 請務必將插頭連接到有保護的電路，並確保有正確的接地，以避免觸電的危險。 步驟 4: 將電池安裝至機器，請注意將電池的貼紙面朝上，請見以下圖示。銀色卡榫為固定 電池之用。 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
- Page 14 剝起銀色卡榫抽出電池 步驟 5: 欲使機器開始噴煙，請按住把手上的按鈕，鬆開按鈕即停止噴煙。 步驟 6: 欲關閉機器時，請將電池從機器移除。 操作 機器控制操作 可以透過把手上的開關按鈕，以及機身上的兩組開關調整 MB-1 的兩段輸出量(LOW OUTPUT/HIGH OUTPUT)以及控制模式(MOMENTARY/LACHING)。 設定為 MOMENTARY 模式時，按住 MB-1 的把手開關使機器開始噴煙，鬆開按鈕則停止噴 煙；設定為 LATCHING 模式，則按一下把手開關開始噴煙，再按一次按鈕則停止噴煙。 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
- Page 15 MCT-2 定時控制器操作說明 (選配) 欲使用 MCT-2 定時控制器控制 MB-1 機器，請將控制器連接至機身上的 S 端子連接座。 控制器上有紅色、綠色即黃色三個按鈕，以及 DURATION 及 INTERVAL 兩個旋鈕。 按下紅色按鈕(POWER ON/OFF) 啟動/關閉控制器功能，按下綠色按紐(FOG)啟動機器噴 煙，黃色按鈕(TIMER ON/OFF)則是啟動計時功能。 DURATION 用來調整煙霧輸出的時間；INTERVAL 則用來調整每次煙霧輸出的時間間隔。 MCR-1F 無線控制器操作說明 (選配) W-1 無線發射器 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
- Page 16 無線發射器配對說明 發射器可與接收器對頻及取消對頻。每個接收器可以與最多 5 組發射器對頻。請按照以下圖 中的步驟來取消與對頻無線發射器: To Pair 步驟 1: 將接收器連接之 MB-1 機身上的 S-端子連接座 步驟 2: 按下發射器上的[A]鍵開始對頻 更換無線發射器電池 如果無線控制器的有限控制距離縮短，可能是電池的電力不足，需要更換。請將無線發射器 背後的三個螺絲旋開，打開背蓋，使用同樣是 27A 12V 的電池更換。 DCP-12 交換式電源供應器及假電池 (選配) 可搭配 DCP-12 交換式電源供應器及假電池組來延長噴煙時間，不受電池電力所限。將假電 池裝到 MB-1 機器上，並將交換式電源供應器的接頭連接至假電池，按照上方的操作說明操 作即可。 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
- Page 17 Ÿ 一次。 儲藏前，請將電池充飽。 Ÿ 請將機器及充飽的電池儲放在陰涼且乾燥的地方，避免陽光直曬。 Ÿ 當充電電池電量低或快沒電時，請在 1 小時內充電，避免電池耗損導致故障，無法充電。 Ÿ 密閉式鉛酸蓄電池是以 25℃為基準定義電池使用壽命與容量，當環境溫度超過 25℃時， Ÿ 每升高 10℃電池的壽命會縮短 50％。所以電池作業的環境溫度變化對電池影響極大。 如對電池保養以及使用上有任何疑問，請與當地的 Antari 經銷商聯繫。 Ÿ 機器狀態 LED LED 顯示狀態 說明 綠燈恆亮 機器完成準備，正常噴煙 紅燈閃動 電池電量不足 紅燈/黃燈交叉閃動 電熱管異常，無法加熱 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
- Page 18 MCR-1F 無線控制器 MCT-2 有線定時控制器 DCP-12 交換式電源供應器及假電池 - 尺寸 長 228 寬 66 高 112 mm (長 8.98 寬 2.60 高 4.41 inch) - 重量 1.8 kg (3.97 lbs) 1 kg (2.2 lbs) 不含電池 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
- Page 19 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
- Page 20 C08MB1004 © 2021 Antari Lighting and Effects Ltd. www.antari.com...
