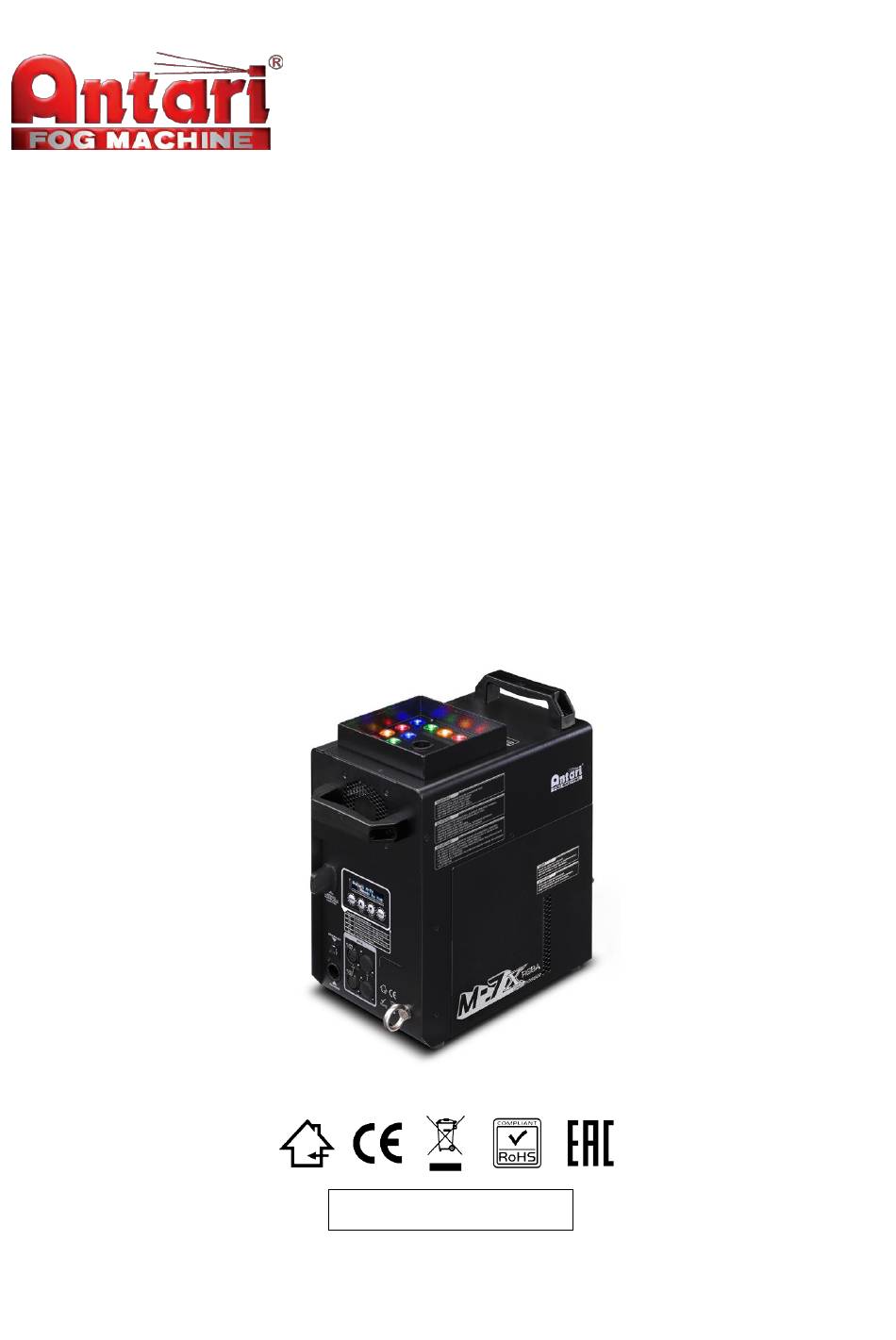

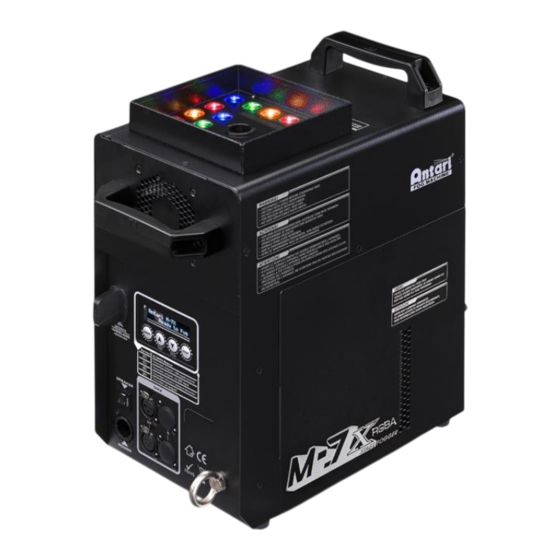

- Page 1 M-7X Stage Fog Machine User Manual English ‧ 中文 © 2019 Antari Lighting and Effects Ltd.
- Page 2 Note: This is an exploded diagram of 120V machine, For 220-240V, please contact your local Antari dealer or us.
-
Page 3: Safety Information
Disconnect the machine from AC power before servicing and when not in use. If the supply cord is damaged, contact your local Antari dealer for replacement. This product is for indoor use only! Do not expose to rain or moisture. If fluid is spilled, disconnect AC power and clean with a damp cloth. -
Page 4: Unpacking And Inspection
Make sure there are no flammable materials close to the machine while operating. Only use Antari fluid. Other fluid may lead to heater clog and malfunction. If the machine fails to work, unplug the machine and stop operation immediately. -
Page 5: Product Overview
Step 1: Place the machine on a flat surface and in a suitably large area with at least 50 cm open space around the machine. Step 2: Fill the fluid tank with Antari approved fluid. Step 3: Connect the machine to suitably rated power supply. To determine the power requirement for the machine refer to the label on the back of the machine. -
Page 6: Operation
Operation Control Panel Operation The machine can be operated with an onboard digital control interface ANTARI M-7X Ready to Fog Button Function [MENU] Scroll through setting menu ▲ [UP]/[TIMER] Up/Activate Timer function ▼ [DOWN]/[VOLUME] Down/Activate Volume function [STOP] Deactivate Timer/Volume function/Return to Standby... - Page 7 Color Mode Set LED chase from 1 to 15 Chase:01-15 Timer Set interval from 15 to 360 seconds Interval 15 Sec Timer Set duration from 1 to 5 seconds Duration 01-05 Sec Wireless Setting Turn On or Off W-2 wireless control function Wireless Setting Set wireless remote button function macro color 1 to 10 or chase Button A:M01/Off...
- Page 8 Rest W-DMX connection Wireless Operation Wireless remote control system W-2 consist of a transmitter equipped with four buttons to activate four user configurable LED setting and fog; with an onboard receiver attach to the rear panel of M-7X. W-2 Wireless Transmitter...
- Page 9 The transmitter can be paired or deleted from the receiver. Each receiver can pair up to 10 transmitters. Follow the steps below to pair or delete a transmitter from the receiver. Step 1: Power off M-7X Fogger Step 2: Press and hold [DOWN] button...
- Page 10 Function Ground Data- Data+ DMX Channel Function Channel 1 DMX Value Range Function 0 – 4 Fog Off 5 – 255 Fog On (lasts for 20s) Channel 2 DMX Value Range Function Red LED 0-255 0-100% Channel 3 DMX Value Range Function Green LED 0-255...
-
Page 11: Service And Maintenance
1-20 Hz Fluid Use Antari FLC water-based Fluid for the best effect for the M-7X Fogger. The machine is tested and calibrated with this liquid to get the best output performance. Warranty will be voided if any other type of liquid is used, improper use of liquid may lead to machine failure and malfunction. -
Page 12: Technical Specifications
7 minutes (approx.) - Fluid consumption 200 ml/min - Fluid tank capacity 2.4L (0.63gal) - Compatible fluid Antari FLC Super Light Fog Fluid - Ambient temp. range 0°C - 40 °C (32 °F-104 °F) - Output 10 meters height - Control... - Page 13 拔開機器和 AC 電源插座時，請確認機器已關機不在使用的狀態下。 ․ 本產品僅限室內使用，請勿將機器暴露在雨中或潮濕的環境，如果有液體(煙霧水)翻倒 ․ 或溢出，請勿連結機器與 AC 電源，用乾布擦拭乾淨，如果任何液體進入機器電子零 件，請立即拔除插頭，並連繫當地的 Antari 經銷商。 本機器不含任何用戶拆解和自行維修或修改的零件在內，請勿嘗試自行維修或改裝機 ․ 器，未經授權的技術人員，可能導致機器故障或永久損壞。 機器限成人操作，請勿在無人值守時讓機器運作。 ․ 在通風良好的地方安裝使用機器，機器周邊至少應保留 50 公分的空間。 ․ 請勿添加任何易燃物品進入機器。 ․ 操作機器時請確認周邊沒有任何易燃的材料。 ․ 為確保機器的使用壽命，請使用 Antari FLC 氣柱機專用煙霧水，添加其他液體可能會導 ․ 致電熱管阻塞和機器的故障。 如果機器出現故障，請拔下機器插頭，立即停止工作。並請連繫您當地的 Antari 經銷 ․ 商。 運送機器以前，請確認機器的油箱已完全清空。. ․ 煙霧水不能食用，吞食煙霧水可能導致損壞健康的風險，請將煙霧水存放在室內安全的 ․ 地方。如果碰觸到眼睛或誤吞食，請立即尋求醫生的協助。...
- Page 14 包裝內容 在收到機器後，請立即小心地打開包裝紙箱，檢查所有內容，以確保所有零配件都有齊全收 到，並處於良好的狀態。如果有任何部件因運輸過程出現損壞或缺少，請立即連絡經銷商， 並以原包裝退回檢查。 內容包括: 1 台 M-7X LED 氣柱機 1 個 W-2 無線控制器 1 條 電源線 1 本 使用說明書 機器尺寸 高 385.7 公釐 長 345 公釐 寬 193 公釐 機器外觀概述 22 x 3W LED (5R, 6G, 6B, 5A) 無線訊號接收...
- Page 15 4: 啟動機器電源，使機器開始加溫。溫機到工作溫度大約需時 5 分鐘。一旦機器達到 工作溫度，LCD 控制面板會顯示“Ready To Fog”。表示機器已經準備好並進行操作。 步驟 5: 欲開始輸出煙霧，將機器正面控制面板上的 Volume 按下開始煙霧輸出。 步驟 6: 需關閉本機時, 按下 STOP 並將 Powercon 電源接頭轉至 OFF 的位置。 操作 控制面板操作 使用機器所搭載的數位控制面板進行操作。 ANTARI M-7X Ready to Fog 按鈕 功能 瀏覽所有設定清單 [MENU] ▲ [UP]/[TIMER] 增加數值/啟動 定時模式 ▼ [DOWN]/[VOLUME] 減少數值/啟動 輸出量模式...
- Page 16 控制清單 DMX512 設定 DMX 從 1 至 504 的位址(本機佔用 9 個 DMX 頻道) 。 Address: 1 Stand Alone 設定機器為主從模式。 Set Master/Slave Color Mode 開啟或關閉 LED 燈內置顏色選項。 On/Off Color Mode 選擇 LED 燈已預設在機器上的 10 種固定顏色模式。 Marco:01-10 Color Mode 選擇 LED 燈自走變換的 15 種顏色模式。 Chase:01-15 Timer 設定每次煙霧輸出間隔，範圍是...
- Page 17 啟動/關閉 2-7 秒煙霧輸出模式(2-7 Second Jet Mode)。 Off/2-7s W-DMX512 啟動/關閉 W-DMX 功能 On/Off W-DMX Reset 離線 W-DMX 連結 (換控台時，重抓 W-DMX 訊號) 無線控制器使用說明 Antari M-7X *W-2 無線發射器 - 發射器：使用 27A 12V 電池 - 接收距離：在無障物的開放空間，有效距離為 50 公尺。 實際狀況根據障礙物多寡，保守距離約為 10-25 公尺。 - W-2 無線發射器配有四個按鈕，可用來啟動使用者設定好的煙霧與 LED 效果。...
- Page 18 *無線接收器 - 接收器在經過測試後，會固定在 M-7X 的機器後板上，請勿嘗試將它拔除。 無線接收器 設定功能 1. 接收器能與發射器對頻及取消對頻 2. 每個接收器可以與 10 組發射器對頻 3. 請按照以下步驟來取消與對頻無線發射器 步驟 1: 關閉 M-7X LED 氣柱機 步驟 2: 按住 [DOWN / 箭頭向下] 按鍵 步驟 3: 啟動機器，當 LCD 螢幕亮起時，放開 [DOWN / 箭頭向下] 按鍵 步驟 4: 按照以下步驟來取消與對頻無線發射器...
- Page 19 更換 無線發射器電池 如果無線控制器的有效控制距離縮短，可能是電池的電力不足，需要更換。請將 W-2 發射器 背後的三個螺絲旋開，打開背蓋，使用同樣是 27A/12V 的電池更換。 連接 點說明 本機可提供 3 Pin 或 5 Pin XLR 的 DMX 連接選擇。下方為 Pin 的接點說明： 功能 接地 數據- 數據+ 通道功能 通道 1 DMX 數值範圍 功能 0 – 4 煙霧輸出關閉 5 – 255 煙霧輸出 煙霧輸出開啟(持續時間...
- Page 20 綠色 LED 燈 0-255 0-100% 通道 4 DMX 數值範圍 功能 藍色 LED 燈 0-255 0-100% 功能 通道 5 DMX 數值範圍 琥珀色 LED 燈 0-255 0-100% 通道 6 DMX 數值範圍 功能 Chase / 自走 1-15 Chase 1 16-31 Chase 2 32-47 Chase 3 48-63 Chase 4...
- Page 21 煙油的使用 M-7X LED 燈光氣柱機，僅能使用 Antari FLC 氣柱機專用煙霧水。機器使用 FLC 氣柱機專 用煙霧水進行測試與校正，使用此煙霧水將產生最佳的煙霧效果。使用其他的煙霧水，將導 致機器故障並使保固失效。 維護與保養 請保持機器清潔，不要讓機器髒汙。 ․ 可以使用空氣壓縮機、吸塵器或軟刷除去機器上的灰塵。 ․ 機殼可使用濕布擦拭。 ․ 儲藏機器前，請將蒸餾水倒入油桶並運作機器來清洗加熱系統，避免幫浦與電熱管堵 ․ 塞。 建議每月至少讓機氣溫機並運轉一次，以保持機器處於最佳的性能和輸出條件。 ․ 機器上過多的灰塵、液體殘餘累積的髒汙，會降低機器工作性能，並導致散熱不良。 ․ 重新設置復歸式電流斷路器 重新設置復歸式電流斷路器之前，請關閉電源，並限用同樣類型與等級的 復歸式電流斷路器。 步驟 1: 關閉電源 步驟 2: 將復歸式電流斷路器轉至 ON 的位置 步驟 3: 開啟機器測試 復歸式電流斷路器...
- Page 22 - 加熱時間 (約) 7 分鐘 - 耗油量 200 毫升/分鐘 - 油桶容量 2.4 公升 (0.63 加侖) - 適用煙霧水 Antari FLC 快速消散煙霧水 - 適用環溫 0°C - 40 °C (32 °F-104 °F) - 輸出高度 約 10 M 高 - 控制方式 DMX512, 定時控制, 手動控制, 無線控制, 主從模式...
- Page 24 C08M07X02...
