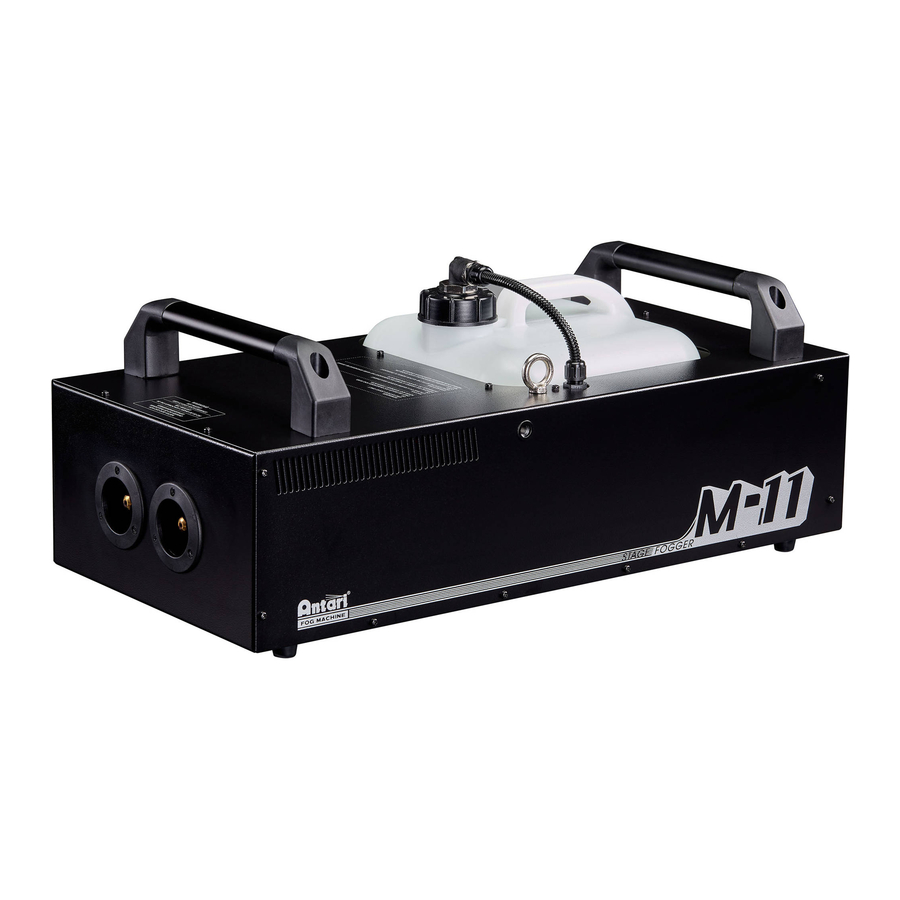

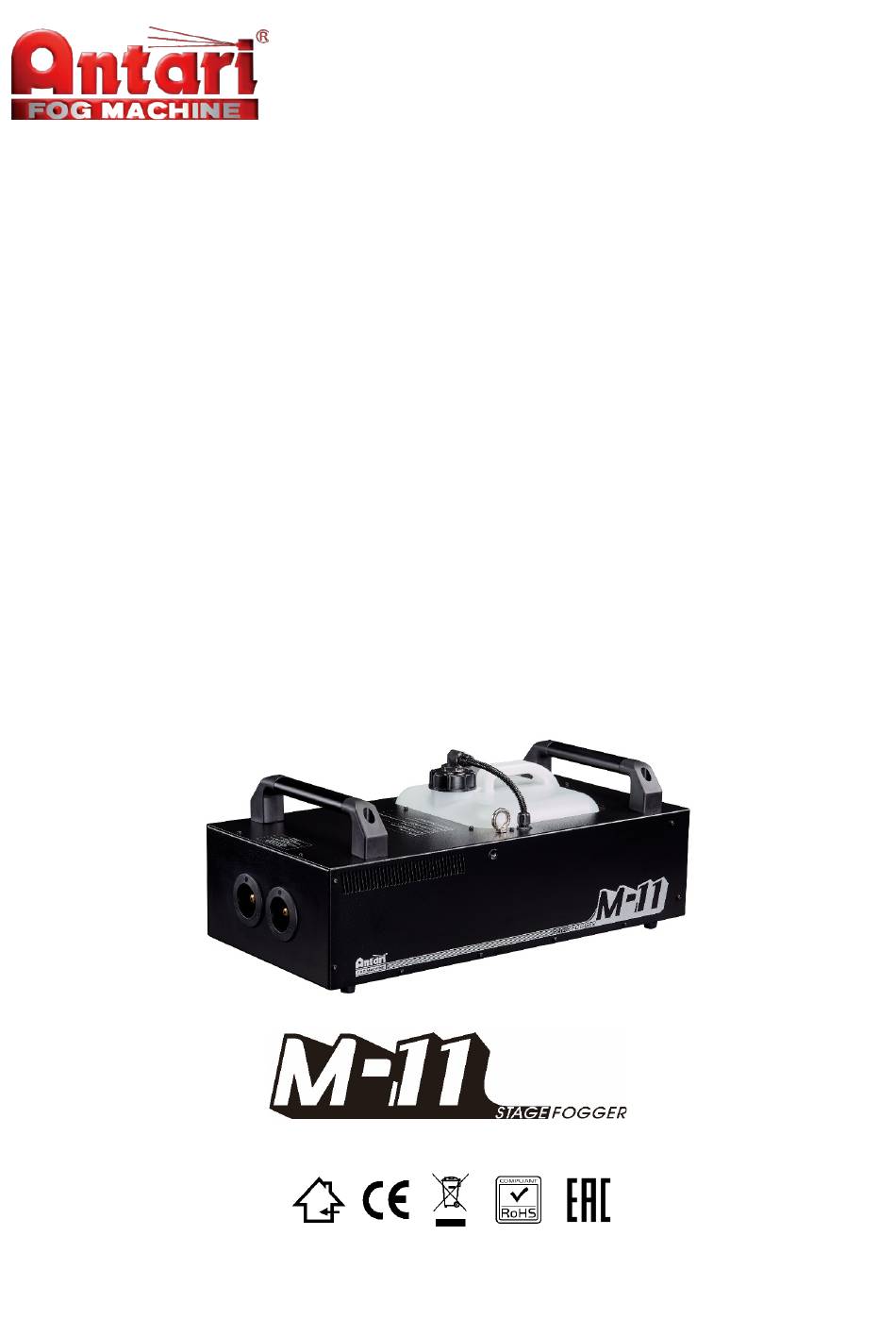

- Page 1 M-11 Stage Fog Machine User Manual -English - 中文 © 2023 Antari Lighting and Effects Ltd.
-
Page 3: Table Of Contents
Introduction ............................ 1 Safety Information .......................... 1 Package Items ..........................4 Product Overview ........................... 5 Technical Label Information ......................6 Fluid ..............................6 Setting Up ............................6 Operation ............................7 Machine Status Message ........................ 9 10. DMX Connection ......................... 10 11. -
Page 4: Introduction
Always connect the machine to a protected circuit and ensure it is properly grounded to avoid risk of electrocution. ※ Damage caused by the disregard of this user manual are not subject to warranty. Antari and its dealer will not accept liability for any resulting defects or problems. - Page 5 AC power and clean with a damp cloth. If fluid is spilled onto electronic parts, immediately unplug the machine and contact your local Antari dealer for advice. Only use Antari fluid. Other fluid may lead to heater clog and malfunction. Pay attention to all warning labels and instructions on the machine before operation.
- Page 6 Whenever the adaptor is used, it must be held in place by the metal screw. © 2023Antari Lighting and Effects Ltd. www.antari.com...
-
Page 7: Package Items
If any parts appear damaged or mishandled from shipping, notify the shipper immediately and retain the packing material for inspection. 3.1 Standard Package 1 x M-11 Fog Machine 1 x Neutrik TRUE 1 Power Cord 1 x User Manual or scan QR code on technical label 3.2 Optional Accessories... -
Page 8: Product Overview
07. 10-Liter Fluid Tank 03. Neutrik TRUE 1 Power Cord Connector 08. Safety Ring 04. Two in One power & breaker switch 09. Fog Output Nozzle 05. Two rotary knobs (Timer / Volume) © 2023Antari Lighting and Effects Ltd. www.antari.com... -
Page 9: Technical Label Information
If fluid gets inside the machine, please contact your local Antari dealer for service. Only use Antari designated fluid for the Antari Fog Machine. The machine is tested and calibrated with this liquid to get the best output performance. Warranty will be void if any other type of liquid is used, improper use of liquid may lead to machine failure and malfunction. -
Page 10: Operation
OFF position. If not in use for a while, please have power cord off the machine. 8. Operation M-11 Fog Machine can be operated in the following modes. The machine can accept 1 kind of signal at 1 time. When using different control modes at the same time, the machine will work according to built-in... - Page 11 Channel Mode 1 Channel / 3 Channel Link Mode Wired/Wireless W-DMX Unlink Interval 5 – 200 sec Timer Duration 1 – 200 sec Output Level 1 – 100% Manual Output Level 1 – 100% © 2023Antari Lighting and Effects Ltd. www.antari.com...
-
Page 12: Machine Status Message
Machine is ready to Operate Antari M-11 W: Wireless On Ready To Fog S: Fluid Sensor On P: Wireless DMX On Antari M-11 PWS Heater Off Heating Off Manual Output Fog Output level at Manual Mode 100% Interval 200 sec... -
Page 13: Dmx Connection
No fluid. Please refill the fluid tank and then press [VOLUME] knob Empty Fluid continuously to prime fluid from the tank. Wrong! Heater is over heat, unable to operate. Please contact your local Antari Heater Overheat! dealer for assistance. Warning! Heater temperature is abnormal, unable to operate. -
Page 14: Rdm Function
Channel 3 Pump 127-255 Dual RDM Function The M-11 fog machine is RDM enabled, allowing control system to configure, monitor and manage. See below table for supported RDM parameters. Category GET Allowed SET Allowed RDM Parameter ID’s (Slot 21-22) Value Required 類別... -
Page 15: Wtr-20 Wireless Control Operation (Optional)
控制 WTR-20 Wireless Control Operation (Optional) WTR-20 Wireless Control Module (Transmitter & Receiver) is an optional accessory for M-11 Fog Machine. Please unscrew the receiver’s cover, and then install the W-2 Receiver before registration. © 2023Antari Lighting and Effects Ltd. - Page 16 W-2 Wireless remote control system equipped with 4 buttons, each function is: W-2 Wireless Transmitter Button Function Turn on M-11 Fog machine Turn off M-11 Fog machine Increase fog output W-2 Wireless Receiver Decrease fog output 12.2 Registering a Transmitter l Transmitter can be paired or deleted from the receiver.
-
Page 17: Wireless Dmx Operation (Optional)
Connect the receiver’s cable with Wireless DMX PCB and then install the W-DMX-PCB onto the main PCB circled in red below. Please make sure the Wireless DMX PCB pins are firmly installed attached with M-11 main PCB. If you encountered any problems, please contact your local Antari dealer for advice and assistance. -
Page 18: Two In One Wireless Remote & Wireless Dmx (Optional)
14. Two in One Wireless Remote & Wireless DMX (Optional) 14.1 TIMO-WTR-70 (Optional) WTR-70 includes a W-2 Wireless Transmitter, a 2 in 1 Receiver and a W-DMX-PCB. W-2 Wireless Transmitter 2 in 1 Receiver (W-2 & Wireless DMX) Wireless DMX PCB (Timo) © 2023Antari Lighting and Effects Ltd. www.antari.com... -
Page 19: Service And Maintenance
Step 2: Wait 60 seconds. Step 3: Flip switch to ON position. If the breaker (switch) still jumps off after reset, please contact your local Antari dealer for advice and assistance. Breaker 100-120V = 15A 250V 220-240V = 9A 250V ©... -
Page 20: Technical Specifications
10 Liters (2.64 gallon) Antari FLG Heavy Fog Fluid Antari FLR Light Fog Fluid Compatible fluid Antari FLH Super Fog Fluid Antari FLZ Long Hang Time Fog Fluid Ambient temp/ range 5°C – 40°C (41°F – 104°F) Manual, Timer,DMX 512, Control... -
Page 21: Exploded Diagram
Exploded diagram 18.1 AC-120V SPARE PARTS OF M-11 M-11-HL Handle M-11-HB Hanging Bracket (Group) (Optional) M01100H01 Steel Case C04312610 Power Inlet M-11-H Heater (Group)(120V) C04000100 Rocker Switch/Power C02006000 Plastic Nozzle M-11-PCBD5 (DMX5P00A5) P.C Board DMX 5Pin M0110LL01 Steel Case M-11-PCBD3 (DMX3P00AB) P.C Board DMX 3Pin... - Page 22 18.2 AC-230V SPARE PARTS OF M-11 M-11-HL Handle M-11-HB Hanging Bracket (Optional) M01100H01 Steel Case C04312610 Power Inlet M-11E-H Heater (Group)(230V) C04000100 Rocker Switch/Power C02006000 Plastic Nozzle M-11-PCBD5 (DMX5P00A5) P.C Board DMX 5Pin M0110LL01 Steel Case M-11-PCBD3 (DMX3P00AB) P.C Board DMX 3Pin...
-
Page 23: 安全注意事項
中文使用說明書 1. 前言 使用本產品之前，請務必詳加閱讀此說明書後正確使用。 請將本說明書放置在產品使用者可隨時查閱之處存放。 如果您有任何使用上的問題，請聯繫當地的 Antari 經銷商尋求清楚的說明與協助。 2. 安全注意事項 注意 ! 在使用機器以前，請仔細閱讀以下說明，此份說明書包含了如何在安全的情況下 安裝使用機器，且會說明機器上所有標示的標籤所代表的意義。 危險 ! 請務必使用正確電壓，使用危險電壓，您在接觸電線時可能會遭受危險的電擊！ 警告 ! 請務必將機器連結到有保護的電路，並確保有正確地接地，以避免觸電的危險。 ※ 因忽視本使用手冊而造成的損壞不在保修範圍內。經銷商將不對由此產生的任何損壞或問題 承擔任何責任。 2.1 安裝時 保 持 機 器 乾 燥，此機器不防水，請勿使其遭水潑濺。 請在穩定且堅固、通風良好及週邊無存放及使用可燃性氣體或易燃物質的地方安裝及使用機 器，勿遮蓋機器散熱部份，機器周邊至少應保留 50 公分的空間。 在插 入 電 源 插 座前 ，請確認電 源 插 座無損壞或鬆動，插座電源 規格與機器電壓規格是否相... - Page 24 運前，請先確認清空油桶。 本產品僅限室內使用，請勿將機器暴露在雨中或潮濕的環境，本 產 品非防水 設 計 ， 遇 潮 濕、 浸 水或液體滲入 時， 請 即 刻 拔 掉 插 頭 並 以乾布擦拭乾淨 後靜置，請勿連結機器與 AC 電源，請連繫您當地的 Antari 經銷商進行檢修 。 為確保機器的使用壽命，請依照 Antari 原廠建議使用液體，勿使用其它非 Antari 原廠液體及 添加物，否則可能會導致電熱管阻塞和機器故障。 在使用本機之前，請詳細的閱讀一次印刷在機器上的警語標示，機器上的警語標示說明如 下： 上蓋印刷 WARNING! 警告! HOT NOZZLE! 出煙口高溫! KEEP AT LEAST 1 METER DISTANCE 請保持至少...
- Page 25 機台所使用的液體不能食用，吞食液體可能導致損壞健康的風險，請將液體存放在室內安全 的地方。如果碰觸到眼睛或誤吞食，請立即尋求醫生的協助。 填充液體前，請務必先拔掉插頭。 如果您有任何使用上的問題，請聯繫當地的 Antari 經銷商尋求清楚的說明與協助。 2.3 接地說明 本設備必須正確接地，在發生故障或損壞時，接地為電流提供了一條電阻最小的路徑，以降低觸 電的風險。本設備配有接地電源線，並且必須插入適當的接地插座，該插座已根據所有當地法規 和條例正確安裝和接地。切勿折斷或移除接地插腳。 危險 ：若設備接地導體連接不當可能導致觸電危險。本設備接地導體外表面為綠色、帶或不帶黃 色條紋的絕緣導體。如果需要修理或更換電源線或插頭，請勿將設備接地導體連接到帶電端子。 如果不清楚接地說明，或者對本設備是否正確接地有疑問，請諮詢合格的電工或維修人員。請勿 修改設備隨附的插頭。如果不適合插座，請由合格的電工安裝合適的插座。 本設備的電源線帶有一個接地插頭，請將插頭插入下圖中的圖 A 和圖 D 中所示的 2+1 孔插座。 如果沒有接地的插座，可以使用一個類似於圖 C 中所示的轉接頭，將此轉接頭連接到圖 B 中的 2 孔插座。無論何時使用轉接頭，都必須用金屬螺絲將其固定到位，避免鬆脫。只有在合格的電 工可以安裝正確接地的插座之前，才能使用臨時轉接頭。電源插頭伸出的接地導體必須連接到永 久接地插座。插座必須要有盒蓋保護。 © 2023Antari Lighting and Effects Ltd. www.antari.com...
-
Page 26: 包裝內容
3. 包裝內容 在收到機器後，請立即小心地打開包裝紙箱，檢查所有內容，確認您所購買的機型及配件，如果 有任何部件因運輸過程出現損壞或缺少，請立即連絡經銷商，並以原包裝退回檢查。 3.1 標準包裝 1 台 M-11 煙霧機 1 條 PowerCon True 1 電源線 1 本 使用手冊或掃描機身 QR CODE 3.2 選配說明 品項 描述 無線控制模組 (W-2 無線發射器和 W-2 無線接收器) WTR-20 無線 DMX PCB 和 無線 DMX 接收器 TIMO-W-DMX-PCBR (支援 CRMX 以及 W-DMX 協議) 無線控制暨無線... -
Page 27: 技術標籤資訊
XLR 3-Pin & 5-Pin DMX 連接座 Neutrik TRUE 1 電源插座 安全吊環 噴煙口 二合一電源&斷路器開關 操作控制旋鈕 5. 技術標籤資訊 使用本機台前，請詳閱技術標籤上的訊息 1. 機台型號 5. 保險絲規格 2. 使用電壓 6. 說明書 QR CODE 3. 頻率 7. 機台流水序號 4. 瓦特數 © 2023Antari Lighting and Effects Ltd. www.antari.com... -
Page 28: 液體使用
6. 液體使用 僅能使用 Antari 原廠該機型指定之液體，不可混用、稀釋，若因保存不當而變質或使用非原 廠的液體，將可能導致機器故障並保固失效。 請勿混用液體，如需更換另一種液體使用前，請將油桶中的液體清空，以避免混合。 警告 ! 將液體加入機台之前，請務必斷開電源。請勿添加易燃液體。如果液體流入機台 內部，請洽 Antari 原廠或其經銷商以做維修。 7. 機器安裝操作步驟 警告 ! 機台掉落可能會造成嚴重傷害。請確保本機台安裝牢固且不會掉落。 步驟 1. 將機器平放於穩定且堅固的平坦的表面，機器周圍至少應保留 50 公分的空間。 步驟 2. 使用 ANTARI 原廠專用液體注入機器所附的油桶，並注意不要坳折到油管。 步驟 3. 將機器連接電源，連接之前，確認機器背後技術標籤上所標示要求功率，是否與電源相 符。 步驟 4. 啟動機器電源，使機器開始加溫。機器加溫到可工作溫度大約需時 13 分鐘。一但機器 達到工作溫度，螢幕會顯示”Ready to Fog”。表示機器已經準備好可進行操作。... - Page 29 8.1 控制面板說明 左方為 TIMER 旋鈕，中間為液晶顯示器，右方為 VOLUME 旋鈕 T I MER VOLUME Antari M-11 Ready To Fog HOLD 3 SECONDS 噴煙模式 旋鈕 操作方式 動作 右方 VOLUME 旋鈕 旋轉 調整煙霧輸出量 右方 VOLUME 旋鈕 按一下 啓動/關閉 噴煙 啓動強制噴煙(100%輸出) 右方 VOLUME 旋鈕 按住不放 啓動強制抽油(無油時) 定時模式...
-
Page 30: 機器狀態說明
English / 中文 語言選項 FLG / FLY / FLZ / FLR 煙霧水選項 9. 機器狀態說明 面板畫面 說明 Antari M-11 機種版本 軟體版本 v1.2 AC Voltage 電源電壓 AC-120V 60Hz Antari M-11 PWS 噴煙預備中 W 代表 Wireless 無線控制功能已啓動。 噴煙就緒 © 2023Antari Lighting and Effects Ltd. www.antari.com... - Page 31 S 代表 油量感應器功能已啓動。 P 代表 W-DMX 已啓動，左下角圖示代表目前 W-DMX 連接狀態， 詳細說明請參考 Antari M-11 熱管關閉中 加熱關閉 手動輸出量 手動噴煙執行中 100 % 200 秒 間隔時間 定時噴煙執行 200 秒 啟動時間 DMX512 DMX 執行中 地址 001 手動強制噴煙 強制抽油執行中 關閉電源 休眠倒數：180 秒 180 秒 休眠中 休眠中 機器加熱中...
-
Page 32: Dmx 說明
DMX 說明 10.1 接點說明 本機可提供 5 PIN XLR 的 DMX 連接選擇。下為 PIN 的接點說明： 功能 接地 數據- 數據+ DMX IN 端口上的蓋子是一個保護蓋，操作前，請用手指撥開即可輕鬆地將其取下。 © 2023Antari Lighting and Effects Ltd. www.antari.com... -
Page 33: Rdm 說明
電熱管控制 127-255 啓動 0-126 單幫浦輸出 通道 3 單/雙 幫浦控制 127-255 雙幫浦輸出 RDM 說明 M-11 配有 RDM 功能，讓使用者可以經由 DMX 網路使用 RDM 功能進行機台的設定、監控、管 理。 RDM 支援參數 Category GET Allowed SET Allowed RDM Parameter ID’s (Slot 21-22) Value Required 類別 DISC_UNIQUE_BRANCH 0x0001 Network... -
Page 34: Wtr-20 無線控制模組配對及操作說明 (選配)
DEVICE_HOURS 0x0400 Control 控制 IDENTIFY_DEVICE 0x1000 WTR-20 無線控制模組配對及操作說明 ( 選配 ) WTR-20 無線發射器組包含一個 W-2 的無線接收器及 W-2 無線發射器，此為 M-11 的選配配件。 若您採購的版本已含無線功能即已安裝至機器上，可直接使用；若是後續採購 WTR-20 在安裝時 遇到困難，請與當地 Antari 經銷商聯繫，尋求協助。 12.1 W-2 無線發射器說明 發射器：使用 27A 12V 電池 接收距離：在無障礙物的開放空間，有效距離為 50 公尺。 實際收訊狀況根據障礙物多寡及環境因素而有所不同。 W-2 無線發射器配有 4 個按鈕，控制功能為：... -
Page 35: 無線 Dmx 安裝說明 (選配)
< 取消配對 > 12.3 WTR-20 安裝說明 安裝接收器時，需確認紅框處排線確實安裝在無線接收器上，在鎖附天線。 無線 DMX 安裝說明 ( 選配 ) 本機選配的無線 DMX 模組可同時支援 CRMX 以及 W-DMX 協議 13.1 TIMO-W-DMX-PCBR ( 選配 ) 此無線 DMX 模組包含一個無線 DMX PCB 板及一個無線 DMX 接收器 © 2023Antari Lighting and Effects Ltd. www.antari.com... - Page 36 無線 接收器 DMX PCB 無線 13.2 安裝說明 接收器的安裝方式請參考 12.3，安裝時需注意天線接頭紅圈處需確實安裝到無線 DMX 天線板 上，紅框處為無線 DMX PCB 板安裝到 M-11 主版之位置，在安裝時遇到困難，請與當地 Antari 經銷商聯繫，尋求協助。 13.3 連接狀態說明 LCD 螢幕上所顯示的符號 無線 DMX 連結狀態 無線 DMX 發射器已對頻，接收到 DMX 訊號 ○ 無線 DMX 發射器已對頻，但沒有 DMX 訊號 ◎ 無線 DMX 發射器連接遺失 / 正在與發射器連接...
-
Page 37: 二合一無線控制&無線 Dmx 模組(選配)
此模組包含 1 個 W-2 無線發射器、1 個二合一接收器以及 1 個無線 DMX PCB 板 W-2 無線發射器 2 in 1 接收器 (W-2 & DMX) 無線 無線 DMX PCB (Timo) 14.2 安裝說明 請參考 12.3 及 13.2 的安裝方式，在安裝時遇到困難，請與當地 Antari 經銷商聯繫，尋求協助。 機器維護保養 危險 ! 維修保養之前，請務必斷開電源！ 請保持機器清潔，不要讓機器髒汙。 可以使用空氣壓縮機、吸塵器或軟刷除去機器上的灰塵。 機殼可使用濕布擦拭。... - Page 38 重置斷路器 此二合一開關結合電源和斷路器功能。請依照以下步驟 重置斷路器。 步驟 1: 請將此二合一開關切到 OFF 的位置 步驟 2: 等待 60 秒 步驟 3: 再將此二合一開關切到 ON 的位置即完成重置 若重置斷路器後，依然跳掉的話，請與當地 Antari 經銷 商聯繫，尋求協助。 斷路器規格 100-120V = 15A 250V 220-240V = 9A 250V © 2023Antari Lighting and Effects Ltd. www.antari.com...
-
Page 39: 技術規格
歐規 : AC 220-240V, 50/60Hz 6.67A 1600 瓦 額定功率 約 13 分鐘 加熱時間 400 毫升/分鐘 (100%輸出) 耗油量 10 公升(2.64 加侖) 油桶容量 Antari FLG 濃煙霧水 適用液體 Antari FLR 淡煙霧水 Antari FLY 特濃煙霧水 Antari FLZ 長停留時間煙霧水 5°C – 40°C (41°F – 104°F) 適用環溫 手動控制、定時控制、DMX 512 控制方式... -
Page 40: 機台爆炸圖
18. 機台爆炸圖 18.1 AC-120V SPARE PARTS OF M-11 M-11-HL Handle M-11-HB Hanging Bracket (Group) (Optional) M01100H01 Steel Case C04312610 Power Inlet M-11-H Heater (Group)(120V) C04000100 Rocker Switch/Power C02006000 Plastic Nozzle M-11-PCBD5 (DMX5P00A5) P.C Board DMX 5Pin M0110LL01 Steel Case M-11-PCBD3 (DMX3P00AB) P.C Board DMX 3Pin... - Page 41 18.2 AC-230V SPARE PARTS OF M-11 M-11-HL Handle M-11-HB Hanging Bracket (Optional) M01100H01 Steel Case C04312610 Power Inlet M-11E-H Heater (Group)(230V) C04000100 Rocker Switch/Power C02006000 Plastic Nozzle M-11-PCBD5 (DMX5P00A5) P.C Board DMX 5Pin M0110LL01 Steel Case M-11-PCBD3 (DMX3P00AB) P.C Board DMX 3Pin...
- Page 42 © 2023Antari Lighting and Effects Ltd. www.antari.com...
- Page 43 © 2023Antari Lighting and Effects Ltd. www.antari.com...
- Page 44 C08M11002 ㄉ 2...
