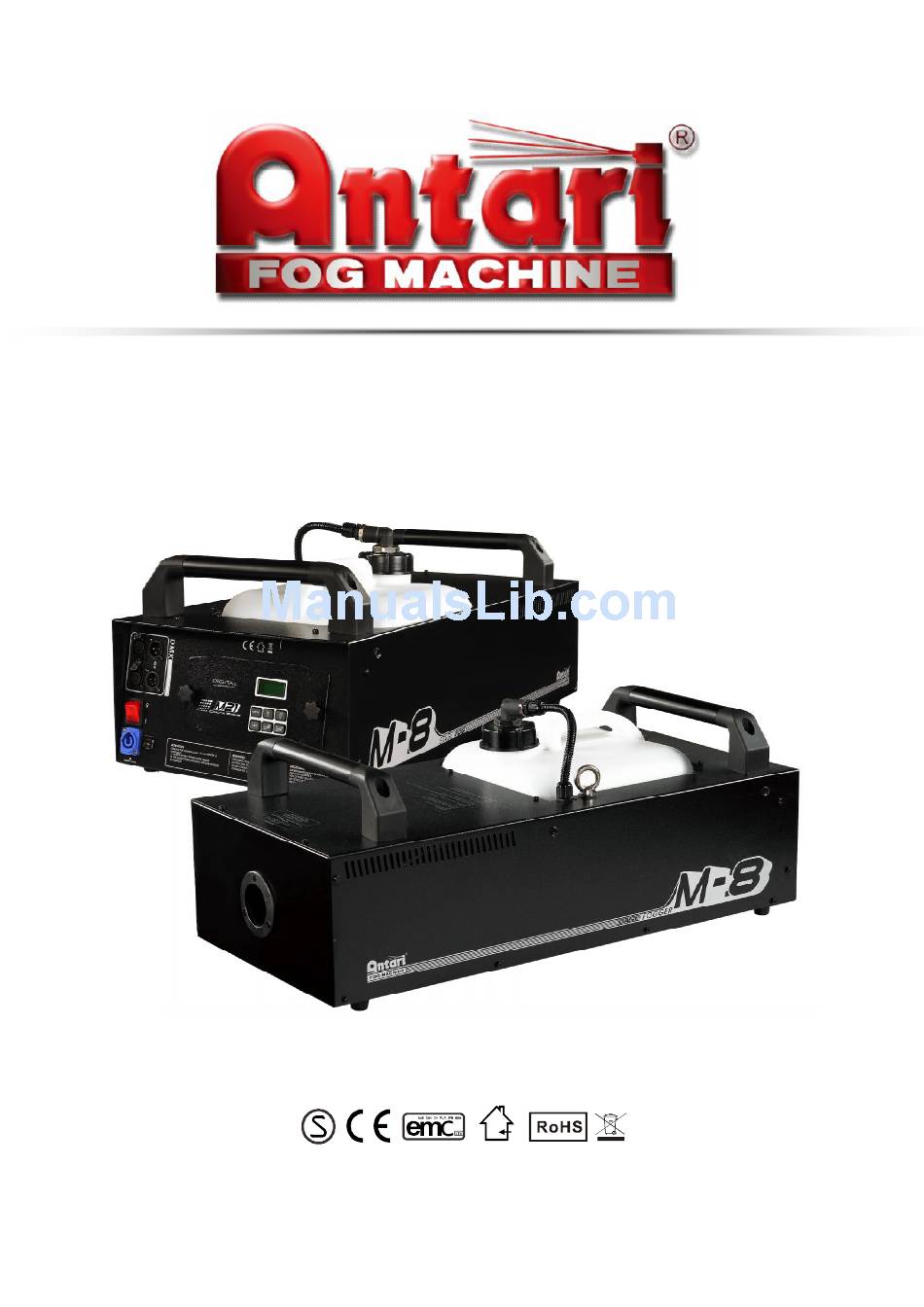

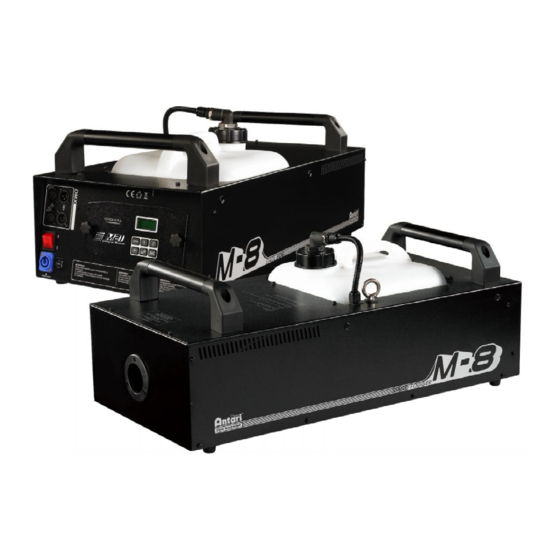

- Page 1 M-8 FOG MACHINE USER MANUAL [ ENGLISH – 繁體中文 2013 Antari Lighting and Effects Ltd...
- Page 3 Antari M-8 Stage Fog Machine Congratulations on the purchase of your new ANTARI FOG MACHINE Thank you for choosing Antari Fog Machine. You now own a rugged and powerful state-of-the-art machine. Prior to use, we suggest that you carefully read all of the instructions.
-
Page 4: Danger Of Burns
-If moisture, water or fog liquid gets inside the machine, immediately unplug the unit and wipe off and keep it dry. -No user serviceable parts inside. Refer to your ANTARI dealer or other qualified Service personnel. Danger of Burns -Structural modification inside the machine is not allowed at anytime, please do not attempt to modify the machine by removing the cover, other wise burns may result. - Page 5 Always make sure there is sufficient liquid in the tank. Operating this unit without liquid will cause damage to the pump as well as over-heating of the heater. If you ANTARI fog machine fails to work properly, discontinue use immediately. Drain all fog liquid from thank, pack the unit securely (preferably in the original packing material), and return it to your ANTARI dealer for service.
-
Page 6: Operation
The control unit display will display “Warming up” and “Ready to fog” as the machine re-heats to the proper operating temperature. For further information on operating your M-8 Fog Machine, see the section titled “Control Module Operation” The limited warranty is based on 8-hour operation per day. Exceeding usage may shorten the lifetime of machines. -
Page 7: Control Module Operation
The M-21 is a 2 meter wired multi-function remote control with 5-pin XLR connector for ANTARI Fog Machine models M-8 Its interface allows operator to customize fog machine functions by adjusting fogging duration, interval and volume. Its LCD displays current operating parameters, which are automatically stored in non-volatile memory, allowing the machine to be turned off without losing function settings. - Page 8 the range of 1 and 200 seconds. Setting the output duration for timer operation Press the button FUNCTION until the display indicates »Duration Set«. Use the buttons UP and DOWN to adjust the duration of the fog outputs in timer mode within the range of 1 and 200 seconds.
- Page 9 UP and DOWN to switch Quick Start mode of machine. Quick Start mode: If the “Quick Start” mode is activated, the M-8 will call the operating mode of previous operation when it is turned on. For instance, if the timer was selected last time, the machine will be directed in timer mode after the warm-up process is completed.
- Page 10 M-31 Wireless Control Module Operation The wireless control module M-31 consists of a transmitter equipped with two buttons for fog on and off, and a signal receiver pre-attached to the panel of each M-31. 1. 5-pin XLR (Cable Length：2m) 2. LCD-Dispaly 3.
- Page 11 * Receiver: The receiver is tested and pre-attached to the panel of each M-31. Please do not try to remove it. The receiver responds to up to 5 different transmitters that are registered with the machine. The included transmitter has been registered to the machine before shipping. It can be directly operated without any start-up setting.
-
Page 12: Dmx Connector Pin Assignment
Setting Example 2: In order to use 1 transmitter to control 2 or more machines, turn on the machines respectively. When the displays indicate »Wireless Setup«, press the button “A” 1 second on the transmitter within 15 seconds to establish the signal transmission. -Battery change on the transmitter If the range of the transmitter decreases, the battery is probably exhausted and must be replaced. - Page 13 32-126 volume / Low output 0-31 OFF The M-8 has on-board DMX control. It uses 1 channel to control volume output operation. The channel has a value range of 0 to 255. When the channel has a value between 0 and 31, the unit is OFF.
- Page 14 If you are unable to determine the cause of the problem, do not continue pushing the buttons on controller, as this may damage the unit. Return the machine to your Antari dealer.
-
Page 15: Technical Specifications
In order to give the best performance and longest life-span of fog machines, please use high quality fog fluids which Antari or the authorized distributor’s recommends. Maintenance / Storage Do not allow the fog fluids to become contaminated. - Page 16 1. Fill properly distilled water into a clean tank and connect the fluid tube of the fog machine to the tank. 2. Run the unit in a well-ventilated area until the tank is almost empty. 3. Use dry cloth to wipe the fog machine. Cleaning is now completed. Refill with fog liquid. Run the machine briefly to clear any remaining liquid from the pump and heater.
- Page 17 使用說明書 歡迎您成為 Antari M-8 專業煙霧機的使用者 感謝您選用 Antari 專業煙霧機，在開始使用這部專業煙霧機之前，我們建議您先仔細閱讀說 明書，依照使用說明書中的說明，讓您在使用 Antari 專業煙霧機時非常安全，輕易的達到最 滿意的煙霧效果，也使得機器的使用壽命更為延長。 注意事項： 請在連結電源之前，先填裝好原廠 FLG 或 FLR 煙霧油，機器使用完畢及搬運前，請先確認清 空煙霧油桶。 避免觸電的安全使用方式 請保持機器乾燥 使用前請小心判定電壓伏特數，如果使用所有規格的機種並應配合接地型插座使用。 填充煙霧油至油桶內時，請先拔掉插頭。 請保持機器橫放，勿傾斜放置。 不使用時請關機，長時間不使用時請拔掉插頭。 本產品之設計為不防水，遇潮濕或浸水或煙霧油滲出時請即刻拔掉插頭並擦乾，在下次使用前，連絡技術 人員或 Antari 的代理商檢修。 本包裝中未附服務零件，敬請連繫 Antari 代理商，或洽詢合格技術人員。 避免燃燒的安全使用方式...
- Page 18 請打開包裝確認機器運作的所有設備齊全，請參考配置圖，確認您所購買的機型應包括之項目，倘若有缺少任何 項目，請即刻聯絡 Antari 經銷商。 機器出廠時應包含以下物件: 1. M-8 煙霧機一部 2. M - 21 多功能遙控器附帶的 2 米長的線纜 3. 使用說明書一份 機器的安裝 拆開包裝，小心的移除所有的保麗龍墊片，特別是機器噴嘴的部分。 將煙霧機平放，取下裝置煙霧油容器的蓋子 注入 Antari FLR 或 FLG 煙霧油 注入完成後，並仔細蓋上油蓋。 在機器後方將 M-21 控制器線插入正確的位置，並確定連結。 操作機器 將電源線插在有接地的插座上，再將機後方之電源開關打開至”ON”，溫機直至控制器上綠燈持續亮顯示 噴煙準備就需為止。 設定 M-20 控制器上的適當的按鍵以調整須要的噴煙時間，煙量大小及噴煙間距。 控制器上的顯示螢幕會依機器運轉溫度循環溫顯示”Warming up”(加溫準備)以及”Ready to Fog”(準備...
- Page 19 固定方式，傾斜的角度以不操過 35 度為宜。 M - 21 多功能遙控器 適用於 Antari M-8 煙霧機型，控制器線長度 2M 的多功能控制器，採用 5 PIN XLR 連接頭，智慧型控制器， 使用者可以隨需要設定煙霧機運轉功能，只需操做面板按鈕就可以輕易設定噴煙時間、噴煙間隔及煙霧輸出量並 儲存在內部記憶體內，使得機器即使關機也能在下次開機後保存前一次的設定記錄。 其液晶顯示板，會顯示機器目前運作的情況，控制器面板有五個功能鍵說明如下： 1. 5 PIN XLR 連接頭 (控制器線長度: 2M) 2. LCD-Display 液晶顯示器 3. Function buttons 功能按鈕 1. 功能按鈕子菜單: Interval Set 煙量大小設定...
- Page 20 切換 Quick Start 快速啟動模式開啟及關閉 按 FUNCTION 鍵至 LCD 螢幕會顯示”Quick Start On”使用者可以透過 Up (上)與 Down (下) 切換機器 Quick Start 模式。 Quick Start 快速啟動模式： 如果”Quick Start On”快速啟動模式啟動時 the M-8 會調整置之前的操作模式。例如，如果上一次最後所的 選項為定時模組，機器將會在預熱後直接進入前次設定的定時設定模組。 -輸出量操作 按 VOLUME 鍵, 在設定輸出量 (大或中或小) 中啟動煙霧輸出大小 。 若要停止煙霧輸出 ， 按”OFF” (MANUAL) 鍵...
- Page 21 -定時器操作 在定時器模式下，機器會依據菜單內所設定的 間隔、連續及煙霧輸出量自動輸出煙霧。按 TIMER 鍵，去啟動定 時模組。螢幕會顯示 the set time interval. 機器會倒數至 0 秒後輸出煙霧。若要關閉定時模組，按 OFF (MANUAL)鍵。 M-31 無線控制器操作說明 無線控制器 M-31 是由發射器及接收器組成的。發射器上的兩個按鈕分別可開啟及關閉煙霧輸出。接收器已預先 連接至每一個 M-31 的面板上。 1. 5 PIN XLR 連接頭 (控制器線長度: 2M) 2. LCD-Display 液晶顯示器 3. Function buttons 功能按鈕 4. Transmitter 發射器 5.
- Page 22 按下”A”可輸出 ， 按鍵”A”的功能等同於 LCD 控制版的輸出(VOLUME)鍵, 例如. 煙霧輸出是根據菜單的設定 » 輸出 «. 顯示器顯示 »輸出量« (大 或 中 或 小輸出量). 按”B”鍵則可中止輸出。 * Receiver 接收器: 接收器是經測試預先的連接到每一個 M-31 面板上，請勿移除。每個接收器都能記憶五組發射器的訊號。每個發 射器在出廠都都已經完成設定，使用者可以不用重新設定即可使用。 * 設定發射器： 所有的接收器都能接收任何已完成對頻的發射器。 1. 每個接收器都能記憶五組發射器的訊號。 2. 每個發射器在出廠都都已經完成設定，使用者可以不用重新設定即可使用。最初的設定為按 A 按鈕可以啓動 機器，按 B 按鈕則可以停止機器運作。 3. 若使用者希望透過其他發射器來控制機器（除了原來配備的發射器之外） ，需要在機器開啓的 15 秒內完成設 定，否則機器會在...
- Page 23 192-255 volume / 大輸出量 127-191 volume / 中輸出量 32-126 volume / 小輸出量 0-31 關 M-8 有內建 DMX 控制的功能，僅使用一個頻道位置控制煙霧輸出。該頻道位址的數值範圍介於 0 至 255。 當頻道設定值在 0 到 31 之間, 這台機器將無法有足夠的輸出量運作。 當頻道設定值在 32 到 126, 機器能啟動最小的輸出量 當頻道設定值在 127 到 191, 機器能啟動中輸出量. 當頻道設定值在 192 到 255, 機器能啟動大輸出量.
- Page 24 M-8 機器規格說明 M- 8 7 .D MX 3 Pi n 8 .D MX 3 Pi n 9 .D MX 5 Pi n 1 0 .DM X 5 Pi n 1 1. 1 2 . 1 20 V/1 5 A, 23 0 V/7 A 1 3 .
- Page 25 尺寸 L x W x H (mm) 668x319x170 mm 隨機附含控制器 M-21 選擇性配備 M-31 溫機時間 8 min Performance Note 煙霧機在使用一段時間後，噴嘴附近會有一些灰色沉澱物質。是因為煙霧油應過熱交換而產生的自然現象。只要 將他擦拭乾淨即可。為了保持機器在最佳的性能及長久的使用壽命，請使用 Antari 高品質 FLG 或 FLR 煙霧油。 維護與收藏 請勿讓煙霧油受到雜質污染，在每次添完油之後請馬上蓋好油桶蓋。定期的清潔與保養您的機器，可以將零件的 損壞率減至最低，並節省維修成本。在使用超過 40 個小時之後，建議您可以使用蒸餾水，依循以下的步驟來清 潔電熱管： 清潔的步驟如下： 1. 在油箱中倒進蒸餾過的乾淨清水，然後將聯接油箱與機器的油管裝上。 2. 在通風的地方啓動並運作機器，直到油箱內的清水幾乎使用完畢。 3. 請使用乾淨的棉布擦拭機器，清潔到此結束。之後請再添加煙霧油，啓動機器讓它運作一小段時間來清掉一 些殘餘在幫浦與電熱管上的煙油。...
- Page 28 C08M08001...
