Summary of Contents for Antari M-4

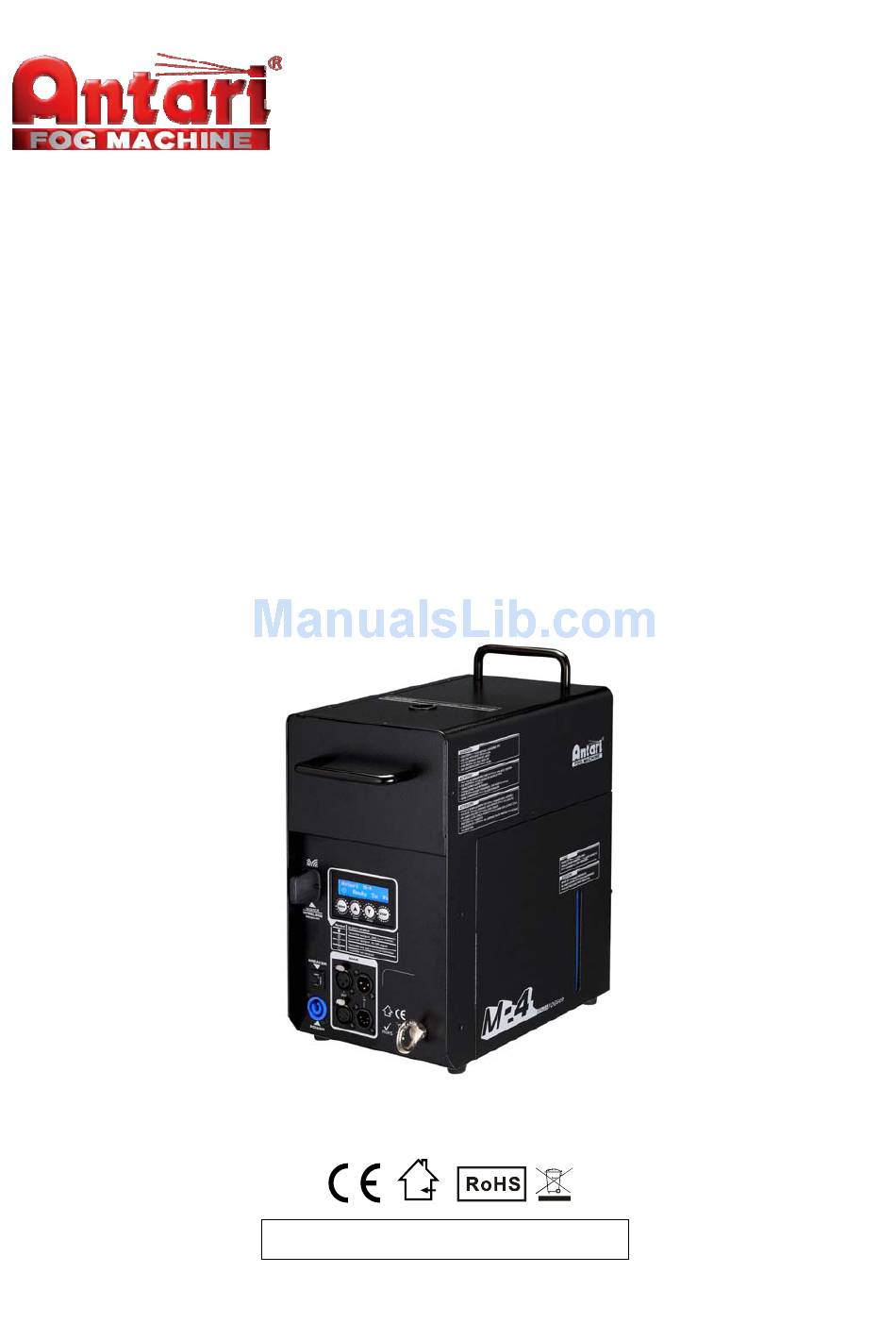

- Page 1 Stage Fog Machine User Manual English Français Deutsch • • © 2015 Antari Lighting and Effects Ltd.
-
Page 3: Safety Information
Make sure there are no flammable materials close to the machine while operating. Only use Antari fluid. Other fluid may lead to heater clog and malfunction. If the machine fails to work, unplug the machine and stop operation immediately. -
Page 4: Unpacking And Inspection
Contact your local Antari dealer for assistance. Before transporting the machine, make sure the fluid tank is completely drained. Fog fluid may present health risks if swallowed. Do not drink fog fluid. Store it securely. In case of eye contact or if fluid is swallowed immediately look for medical advice. -
Page 5: Control Panel Operation
5 meters for the output direction of the machine. Step 2: Fill the fluid tank with Antari fog fluid. Step 3: Connect the machine to suitable rated power supply. To determine the power requirement for the machine refer to the label on the back of the machine. -
Page 6: Control Menu
Control Menu Interval Set Set interval time from 15 to 360 seconds 15 Sec Duration Set Set duration time from 1 to 5 seconds 5 Sec 2 Second Jet Mode Turn On/Off 2 Second Jet Mode Set DMX address from 1 to 512 DMX512 Add: 1 Turn On/Off W-DMX... - Page 7 Transmitter assigned, DMX signal received Wireless Remote Control Operation (Optional) The wireless remote control system W-1 consists of a transmitter equipped with two buttons for on and off functions and a receiver pre-attached to the rear panel of M-4. *Transmitter...
- Page 8 LCD screen. Registering transmitter Transmitter can be paired or deleted from the receiver. Each receiver can pair up to 10 transmitters. Follow below steps to pair or delete transmitter from receiver. Step 1: Power off M-4 Fogger...
-
Page 9: Service And Maintenance
Fluid Use Antari FLC water-based fluid for the best performance for the M-4 Fogger. The machine is tested and calibrated with this fluid to achieve the best output performance. Warranty will be void if any other type of liquid is used, improper use of liquid may lead to machine failure and malfunction. -
Page 10: Technical Specifications
Output distance approx. 5 meters Fluid tank capacity 2.4 L Fluid consumption 24ml/10sec Recommended fluid Antari FLC water-based fluid Control options LCD control panel, DMX, W-DMX, Wireless remote control, DMX channels 1 channel, Output volume Power connection Neutrik Powercon DMX data connection... -
Page 11: Notices De Sécurité
En cas de projection de liquide, débranchez l'appareil du secteur et nettoyez avec un chiffon humide. Si du liquide devait pénétrer à l’intérieur de l’appareil, débranchez le immédiatement et contactez un technicien ou votre revendeur Antari avant de le réutiliser. -
Page 12: Déballage & Inspection
Respectez une distance minimum de 50 cm entre le bec de la machine et les matériaux enflammables. Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari FLC ou liquides recommandée par votre revendeur. D'autres liquides à fumée pourraient causer des problèmes d'encrassage ou des crachotements. -
Page 13: Descriptif Du Produit
Descriptif du Produit W-DMX Récepteur sans fil Panneau de Contrôle Disjoncteur Connecteur DMX XLR 3 PowerCon Connecteur DMX XLR 5 Mise en Service Etape 1 : Placez la machine à fumée sur une surface plane et laissez un espace libre de 50 cm tout autour de la machine et 5 mètres dans la direction d'débit. - Page 14 ANTARI M-4 Ready to Fog Bouton Fonction [Menu] Pour sélectionner fonctions Pour augmenter une valeur ou choisir entre options / Timer] ▲ Pour activer le mode Timer Pour diminuer une valeur ou choisir entre options / Volume] ▼ Pour activer le mode continu Pour inactiver le débit de fumée...
- Page 15 W-DMX Reset Débrancher d’ un émetteur W-DMX Wireless Allume / Eteint la fonction sans fil Quick Start Allume / Eteint le lancement des dernières fonctions enregistrées Operation DMX Connexion DMX – Connectez la machine à un contrôleur DMX ou une machine dans la chaîne DMX.
-
Page 16: Télécommande (Accessoire)
État du la Connexion W-DMX (Facultatif) Symbole sur l'écran État du la connexion W-DMX ○ Transmetteur n'est pas assigné ◎ Transmetteur assigné ; pas de signal DMX Connexion transmetteur perdue ou ⊙ transmetteur connectant ● Transmetteur assigné ; signal DMX reçu Télécommande (Accessoire) La contrôleur sans fil W-1 compose d'un transmetteur avec deux boutons pour activer le débit de fumée et un récepteur fixé... -
Page 17: Nettoyage Et Maintenance
Liquide Employez uniquement des liquides à fumée de haute qualité à base d'eau Antari FLC ou liquides recommandée par votre revendeur. La machine est testée avec ce liquide pour la puissance plus haute. Autres liquides peuvent endommager la machine. Des casses causés du fait de l'usage de liquide different ne sont pas inclus dans la garantie. -
Page 18: Caractéristiques Techniques
5 meters (approx.) Contenu du réservoir 2,4 L Consommation de liquide 24 ml/10 sec. Liquide Antari FLC à base d'eau Options de contrôle Panneau de contrôle LCD, Télécommande sans fil, DMX, W-DMX Canal DMX 1 canal, volume d'émission Connexion alimentation... - Page 19 Sie es mit einem feuchten Tuch. Sollte Nebelflüssigkeit ins Innere der Maschine gelangen, trennen Sie die Maschine bitte sofort vom Netz. Kontaktieren Sie bitte einen Servicetechniker oder Ihren Antari-Händler, bevor Sie die Maschine erneut benutzen. Im Innern der Maschine befinden sich keine vom Benutzer zu wartenden Teile.
- Page 20 Nebelflüssigkeiten können zum Verstopfen oder zu Beschädigungen des Geräts führen. Sollte Ihre Antari-Nebelmaschine einmal nicht mehr ordnungsgemäß arbeiten, schalten Sie sie bitte sofort ab. Nehmen Sie bitte mit Ihrem Antari-Händler Kontakt auf. Entleeren Sie den Tank immer, bevor Sie das Gerät verschicken oder ...
- Page 21 Geräteabmessungen 385,7 mm L345 mm 193 mm Geräteübersicht W-DMX-Funkempfänger Bedienfeld Schutzschalter DMX 3-polig XLR PowerCon DMX 5-polig XLR Inbetriebnahme Schritt 1: Installieren Sie die Nebelmaschine auf einer ebenen Oberfläche. Halten Sie bitte einen Mindestabstand von etwa 50 cm um und über dem Gerät ein sowie 5 Meter in Ausstoßrichtung.
- Page 22 5 Minuten. Während der Aufheizphase kann noch kein Nebel ausgestoßen werden. Sobald die Aufheizphase beendet ist, zeigt das Display “Ready To Fog”. Die Maschine ist nun bereit zum Nebelausstoß. Bedienfeld Die Bedienung der Maschine erfolgt über das Bedienfeld. ANTARI M-4 Ready to Fog Taste Funktion [Menü] Zum Anwählen von Funktionen...
-
Page 23: Dmx-Steuerung
Duration Set Nebeldauer zwischen 1 und 5 Sekunden einstellen 5 Sec 2 Second Jet Mode 2 Second Jet Mode ein-/ausschalten DMX512 DMX/W-DMX-Adresse zwischen 1 und 512 einstellen Add: 1 W-DMX Power W-DMX ein-/ausschalten W-DMX Reset W-DMX zurücksetzen Wireless Funkbetrieb ein-/ausschalten Quick Start Mit letzter Einstellung starten ein-/ausschalten. - Page 24 Kontakt Funktion Masse Signal- Signal+ DMX-Steuerfunktionen Kanal DMX-Wert Funktion 0 – 5 aus (kein Ausstoß) 100 % Ausstoß 6 – 255 Status der W-DMX-Verbindung (Optional) Symbol im Display Status der W-DMX-Verbindung ○ Sender nicht adressiert ◎ Sender adressiert, kein DMX-Signal Verbindung zu Sender verloren oder ⊙...
- Page 25 *Sendeeinheit Mit der Sendeeinheit lässt sich der Nebelausstoß per Funkübertragung über eine Distanz von bis zu 50 Metern auslösen. Drücken Sie die Taste “A”, um den Nebelausstoß auszulösen und die Taste “B”, um ihn zu stoppen. *Empfänger Bei Ausführungen mit Funkfernbedienung wird der Empfänger ab Werk getestet und an der Maschine vorinstalliert.
-
Page 26: Wartung
Ebenso ist es möglich mit einer Fernbedienung eine unbegrenzte Anzahl von Maschinen parallel steuern. Nebelflüssigkeit Bitte verwenden Sie die Antari-Nebelflüssigkeit FLC. Die Maschine wurde mit dieser Flüssigkeit getestet und kalibriert, um die beste Leistung zu erzielen. Alle anderen Nebelflüssigkeiten können Beschädigungen am Gerät zur Folge haben. Schäden, die von anderen Nebelflüssigkeiten verursacht wurden, sind von der Garantie ausgeschlossen. -
Page 27: Technische Daten
Aufwärmzeit ca. 5 Minuten Ausstoßweite ca. 5 Meter Tankinhalt 2,4 L Fluidverbrauch 24 ml/10 s Empf. Flüssigkeit Antari FLC wasserbasierte Flüssigkeit Steuerung Bedienfeld mit LCD-Anzeige, Funkfernbedienung, DMX, W-DMX DMX-Kanäle 1 Kanal, Ausstoßvolumen Netzanschluss Neutrik PowerCON DMX-Anschluss 3-polig und 5-polig XLR Maße... - Page 28 C08M04001...
