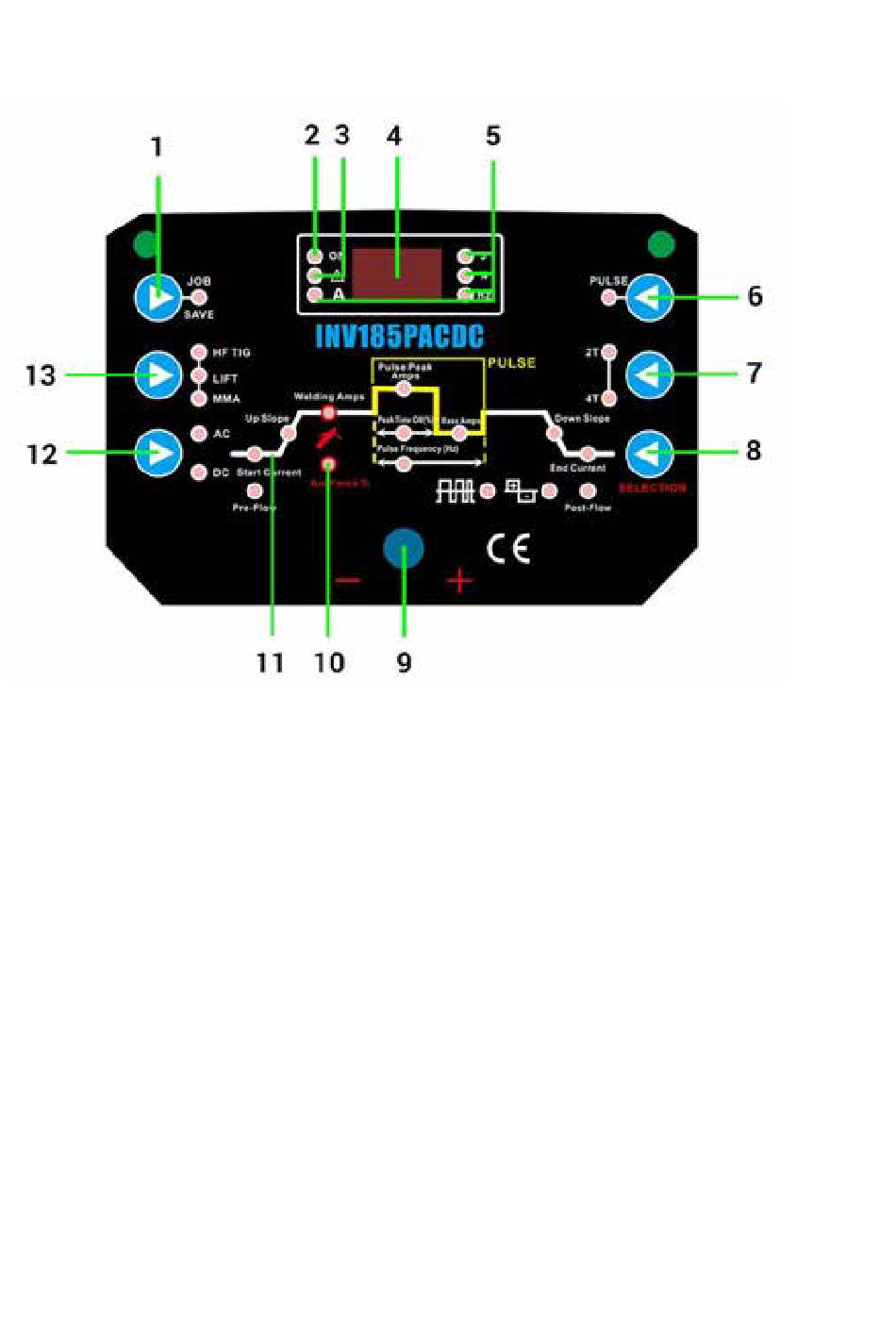

GRAFISCHE DARSTELLUNG

1. Speichern der aktuellen Schweißparameter, Anzeige des aktuellen Speicherplatzes *,
2. Licht: Einschaltanzeige,
3. Indikator: Warnlicht,
4. Anzeige der Werte des aktuell ausgewählten Parameters,
5. Anzeige, welcher Parameter gerade eingestellt wird:
S - Zeit in Sekunden (Gasvor- und Gasnachlaufzeit sowie Stromanstieg und Stromsenkung),
% - AC Reinigungseffekt oder % der Zeit des ersten oder zweiten Schweißstroms,
Hz - Puls- oder AC-Frequenz,
A – Schweißstrom.
6. EIN- / AUS-Taste für den Pulsmodus,
7. Umschaltung zwischen 2T und 4T Betrieb,
8. Auswahl der Parameter aus der Schweißkurve,
9. Potentiometer zum Einstellen der Schweißparameter,
10. »ArcForce %« Auswahl beim E-Hand/MMA-Verfahren,
11. Schweißkurve (Gasvorlaufzeit, Startstrom, Stromanstieg, Eingestellter Schweißstrom, AC
Frequenz, AC Balance (Reinigungseffekt), Pulsfrequenz, Impulsstrom, % und Pulsstromlänge,
Stromsenkung, Entström, Gasnachlaufzeit)),
12. AC/DC Auswahl,
13. Umschaltung zwischen Hochfrequenz, Touch-Zündung und Einschalten des E-Hand.
*Durch drücken der Taste wechseln Sie zwischen den Speicherplätzen. Das Gerät speichert die
Einstellungen mit Drücken der Taste 1, welche man 4-5sek eingedrückt halten muss. Das Gerät
speichert immer die letzten Einstellungen an einem bestimmten Speicherort.
