ORIGINALBETRIEBSANLEITUNG

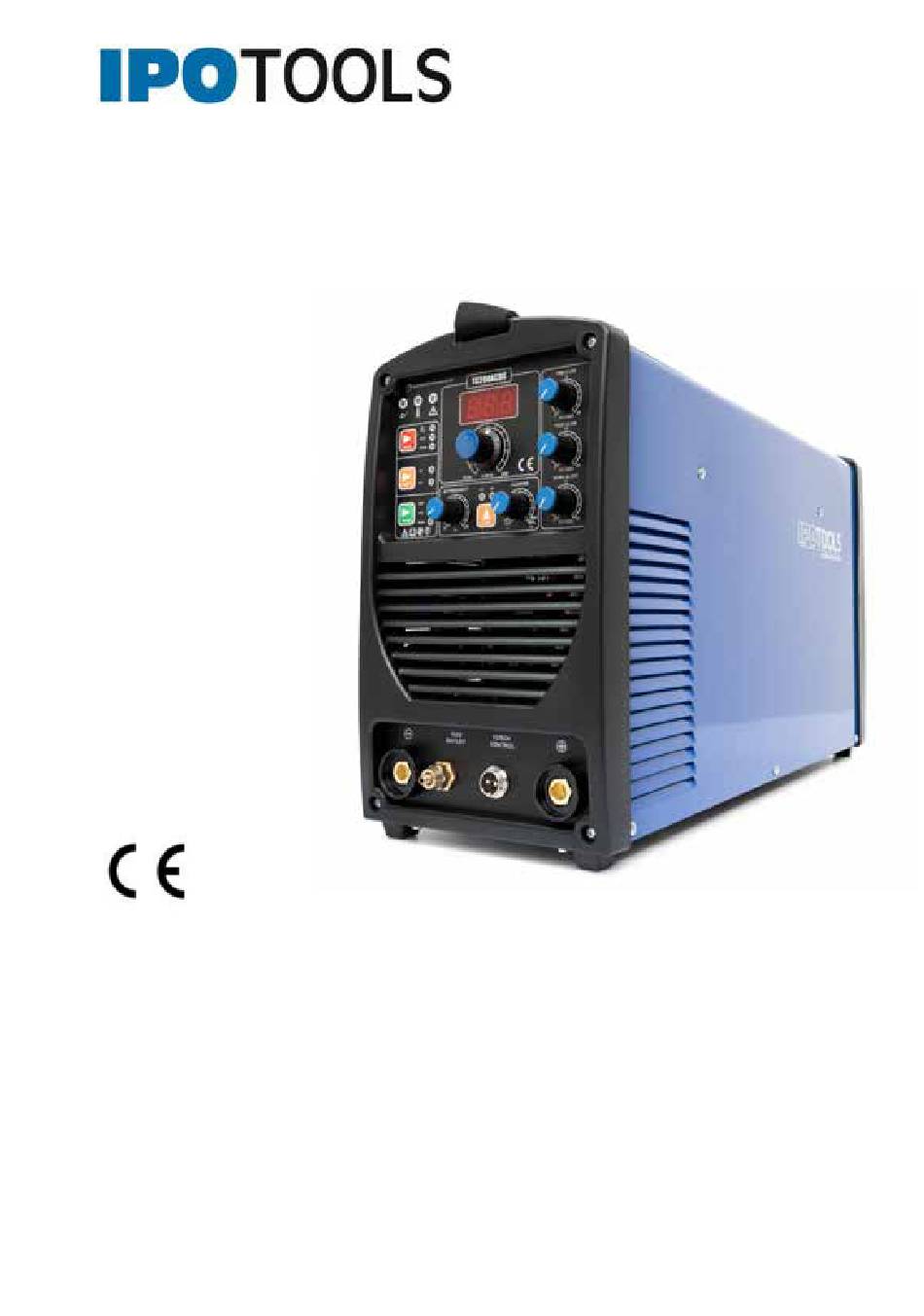

Kombi Schweißgerät TC200ACDC

Inverter Schweißgerät & Plasmaschneider

TC200ACDC

IPO Technik-Handels GmbH

Otto-Lilienthal-Str. 4

88046 Friedrichshafen

Deutschland

W: www.ipotools.de

E: info@ipotechnik.de

Vielen Dank, dass Sie sich für den Kauf unseres Schweißgeräts entschieden

haben. Bevor Sie mit der Nutzung des Produktes beginnen, bitten wir Sie die

Bedienungsanleitung und die beinhaltenden Sicherheitshinweise gründlich zu

lesen und zu befolgen.

Need help?

Do you have a question about the TC200ACDC and is the answer not in the manual?

Questions and answers

Summary of Contents for IPOTOOLS TC200ACDC

Page 1 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC Inverter Schweißgerät & Plasmaschneider TC200ACDC IPO Technik-Handels GmbH Otto-Lilienthal-Str. 4 88046 Friedrichshafen Deutschland W: www.ipotools.de E: info@ipotechnik.de Vielen Dank, dass Sie sich für den Kauf unseres Schweißgeräts entschieden haben. Bevor Sie mit der Nutzung des Produktes beginnen, bitten wir Sie die Bedienungsanleitung und die beinhaltenden Sicherheitshinweise gründlich zu...
Page 2 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC INHALT SICHERHEITSHINWEISE ......................3 TECHNISCHE DATEN ........................6 ARBEITSBEDINGUNGEN UND ARBEITSUMFELD ..............7 VOR DER INBETRIEBNAHME ...................... 7 GRAFISCHE DARSTELLUNG ....................... 8 SCHWEISSARTEN ........................10 WARTUNG ............................18 FEHLERSUCHE UND FEHLERBECHEBUNG ................. 19...
Page 3 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC Sehr geehrter Kunde! Danke, dass Sie sich für den Kauf unseres Schweißgeräts entschieden haben. Für den sicheren Gebrauch und den ordnungsgemäßen Betrieb des Geräts, lesen Sie bitte die Anweisungen sorgfältig. Für eine sichere Arbeit befolgen Sie die Anweisungen! SICHERHEITSHINWEISE Achtung: ein unsachgemäßer Gebrauch eines Schweißgeräts kann zu Verletzungen...
Page 4 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC der Maschine hat einen prozentualen Anteil von zehn Minuten. In diesem Fall kann die Maschine sicher in Bezug auf die Ausgangsleistung arbeiten (Schweißstrom ED). Achten Sie darauf, dass sich im Arbeitsbereich keine Kinder, Tiere oder dritte •...
Page 5 Bei einem Unfall sofort den Stecker des Anschlusskabels herausziehen! ZWECK UND VERWENDUNG IPOTOOLS TC200ACDC ist ein Kombi Schweißgerät mit vier Schweißfunktionen. Sie können es für E-Hand/MMA, AC WIG und DC WIG-Schweißen, sowie für Plasmaschneiden verwenden. Jede andere Verwendung kann die Sicherheit des Schweißers gefährden oder das Gerät beschädigen! Dieses Gerät darf nur in Übereinstimmung mit dieser...
Page 6 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC TECHNISCHE DATEN Modell: TC200ACDC Verfahren: AC/DC WIG, PULS WIG, MMA/E-Hand, PLASMA Touchpanel: Pulsfunktion, Gasvorlauf & Nachlauf, AC Frequenz Einstellungen: Stufenlos Eingangsspannung: 1x AC230V 50/60Hz Leerlaufspannung: 80V Einstellbereiche: DC WIG: 5-200A│AC WIG: 20-200A│MMA: 20- 160A│PLASMA: 20-50A Schweißstrom ED - WIG (A/%): 200A/35% / 160A/60% / 130A/100% Schweißstrom ED - E-Hand (A/%): 160A/35% / 130A/60% / 100A/100%...
Page 7 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC ARBEITSBEDINGUNGEN UND ARBEITSUMFELD 1. Arbeitsbedingungen Spannung, Energiequelle: AC 220 V/230V/240V • • Frequenz: 50/60Hz Zuverlässige Erdung • 2. Arbeitsumfeld Relative Luftfeuchtigkeit: nicht mehr als 90 % • • Umgebungstemperatur: -10℃ ~ 40℃ • Die Schweißstelle darf keine schädlichen Gase, Chemikalien, Schimmel oder brennbare Stoffe, explosive oder korrosive Medien enthalten.
Page 8 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC GRAFISCHE DARSTELLUNG BEDIENFELD 1. Digitalanzeige: Amper 2. Einstellen der Gasvorströmzeit 3. Einstellen der Gasnachströmzeit 4. Steuerknopf: Amper 5. Einstellen der Stromabsenkung (Downslope) 6. Stromverlagerung AC-Balance 7. Auswahl: AC oder DC 8. Stromverlagerung AC- Frequenz 9. Pulsfrequenz: AUS / 1Hz / 50Hz Umschaltung zwischen 2T und 4T Betrieb 11.
Page 9 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC HINTER- UND VORDERSEITE 15. Anschluss "-" 16. Gasanschluss für WIG- & Plasma-Brenner 17. Kontrollstecker für den WIG- & Plasma-Brenner 18. Anschluss "+" 19. Verbindungskabel 20. Ein / Aus-Schalter 21. Ventilator 22. Sicherheitserdung 23. Einlass für Schutzgas...
Page 10 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC SCHWEISSARTEN 1. WIG Schweißen 1.1 REINIGUNG DES WERKSTÜCKES VOR DEM SCHWEIßEN WIG-Schweißen ist sehr empfindlich gegenüber Oberflächenkontamination. Deshalb müssen Werkstücke vor dem Schweißen von Fett, Farbe und Verunreinigungen gereinigt werden. 1.2 DC WIG SCHWEISSEN 1. Schließen Sie die Schutzgaszuleitung an den Anschluss 23 auf der Rückseite des Schweißgeräts an und verwenden Sie die beigefügten Klemmen.
Page 11 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC 4. Gasprüfung: Schalten Sie das Gerät mit dem Schalter 20 ein, öffnen Sie die Flaschenschraube der Argonflasche und stellen Sie den entsprechenden Gasfluss am Druckminderer ein. Beim Drücken der Taste auf dem Brenner muss sich das Magnetventil im Gerät öffnen und das Gas muss aus der Brennerdüse laufen.
Page 12 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC 1.3 PULS ARGON ARC SCHWEISSEN 2. Stellen Sie den Schalter 11 auf "HF TIG" und die Pulsfrequenz 9 entweder auf 1Hz oder 50Hz, je nachdem, was die Anforderungen für das Material zum Schweißen sind. Danach müssen entsprechend die Stromabsenkung (Downslope) 5 und die Gasnachströmzeit (Post Flow) 3, je nach Stromstärke eingestellt werden.
Page 13 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC 1.4 AC WIG 1. Stellen Sie den Schalter 11 auf "HF TIG" und die Pulsfrequenz 9 auf OFF. 2. Stellen Sie den Schalter 7 auf "AC". 3. Der Anschlussvorgang ist der gleiche wie bei 1.1 4. CLEANING - Stromverlagerung: Den gewünschten Wert können Sie mit dem Knopf 6 einstellen, Sie können den Wert von 10% bis 90% eingeben.
Page 14 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC PLASMASCHNEIDEN Für das Plasmaschneiden wird der TC200ACDC mit einem Plasmabrenner AG-60 mit Zubehör und mit einem Druckregler bzw. Luftentfeuchter, der auf der Verbindung zwischen dem Kompressor und dem Plasmaschneider montiert werden kann, ausgeliefert. Zusätzlich wird für den Betrieb noch ein Kompressor mit 4 bar und Luftmenge 100 l/min benötigt!
Page 15 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC ACHTUNG: Wenn einzelne Teile fehlen, kann das zur Fehlfunktion des Geräts oder zu Verletzungen des Bedieners führen. Beachten Sie auch, dass die Elektrode ausgetauscht werden muss, wenn diese einen Krater von rund 1,5mm Tiefe aufweist. DRUCKLUFTANSCHLUSS Verbinden Sie den Druckluftschlauch des Kompressors mit dem Druckluft Eingang (23).
Page 16 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC PLASMASCHNEIDEN- Anleitung START Halten Sie den Brenner bis 2mm über das Werkstück, an den Anfangspunkt des Schneidens und betätigen Sie den Brennerschalter. Wenn der Lichtbogen nicht innerhalb 2 Sekunden zündet, müssen Sie den Brennschalter erneut betätigen.
Page 17 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC ANMERKUNG: Wir empfehlen, dass Sie das Werkstück schnell und mit hohem Strom durchschneiden. Nach dem Schneiden Nach dem Schneiden fließt noch immer Gas, der Lichtbogen ist dabei nicht mehr sichtbar. Das ist ganz normal, denn das Gerät muss noch mindestens 3 Minuten eingeschaltet sein, damit der Lüfter die Elektronik richtig abkühlt.
Page 18 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC WARTUNG Warnung: Nur qualifiziertes und geschultes Personal kann Wartungs- und Inspektionsarbeiten durchführen. Nur regelmäßige Wartungen und Inspektionen gewährleisten den sicheren und effektiven Betrieb des Gerätes. Inspektionspunkte Vor jedem Gebrauch Überprüfen Sie die Position der Potentiometer Überprüfen Sie den Lüfter Ungewöhnliche Vibrationen, Geräusche, Gerüche,...
Page 19 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC FEHLERSUCHE UND FEHLERBECHEBUNG Beim Schweißen: Fehler Ursache Behebung Die Stromanzeige ist 1. Kein Strom 1. Überprüfen Sie den ausgeschaltet 2. Die Verbindung mit dem Eingangsstrom Schweißgerät ist nicht 2. Ersetzen Sie die hergestellt Sicherung Der Lüfter dreht sich 1.
Page 20 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC Hochfrequenzgenerator Wolframelektrode funktioniert nicht richtig 4. Tauschen Sie den Hochfrequenzgenerator aus 1. Der Argondurchfluss ist Das Argon- 1. Regulieren Sie den nicht gut geregelt Lichtbogenschweißen ist Argon-fluss 2. Wolframelektrode ist unterbrochen oder ordnungsgemäß defekt die Wolframelektrode 2.
Page 21 ORIGINALBETRIEBSANLEITUNG Kombi Schweißgerät TC200ACDC Beim Plasmaschneiden: Fehler Ursache Kein Schneidestrahl Das Steuerkabel der Pistole ist nicht richtig angeschlossen oder es ist beschädigt Die Sicherung ist beschädigt / durchgebrannt Das Massekabel ist nicht angeschlossen Das Brennerkabel ist beschädigt Schlechter Schnitt Abgenutzte Elektrode / Düse...
Page 22 INSTRUCTION MANUAL TC200ACDC ORIGINAL INSTRUCTION MANUAL Inverter welding machine and plasma cutter TC200ACDC IPO Technik-Handels GmbH Otto-Lilienthal-Str. 4 88046 Friedrichshafen Germany W: www.ipotools.eu E: info@ipotools.eu Thank you for purchasing our welding machine. Before using the product, please read and follow the instructions and safety...
Page 23 INSTRUCTION MANUAL TC200ACDC TABLE OF CONTENT SAFETY MEASURES ....................... 3 TECHNICAL INFORMATION .................... 6 OPERATING CONDITIONS AND WORKING ENVIRONMENT ........6 BEFORE STARTING WORK .................... 7 CONTROL PANEL ......................8 WELDING METHODS ......................10 MAINTENANCE .......................18 TROUBLESHOOTING .....................19...
Page 24 INSTRUCTION MANUAL TC200ACDC Dear customer! Thank you for choosing to purchase our welding machine. Please read the instructions carefully for safe use and trouble-free operation of the device. Follow the instructions strictly for safe work! SAFETY MEASURES Caution: Improper use of any welding machine can result in injury or death.
Page 25 INSTRUCTION MANUAL TC200ACDC DO NOT SKIP THE MACHINE OPERATING CYCLE. The estimated cycle of the • welding machine is a percentage of ten minutes, with this in mind the machine can operate safely in terms of output power. PREVENT CHILDREN, ANIMALS AND THIRD PARTIES FROM ACCESSING THE •...
Page 26 In the event of an accident, immediately pull out the plug of the connecting cable! PURPOSE AND USE The IPOTOOLS MIG185SYN is a welding machine with two welding functions. You can use it for MMA DC + & DC-; MIG / MAG DC + and TIG welding. Welding in TIG mode is only possible with LIFT TIG ignition;...
Page 27 INSTRUCTION MANUAL TC200ACDC TECHNICAL INFORMATION >> Model: IPOTOOLS welding machine & plasma cutter TC200ACDC >> Welding procedures: TIG (AC / DC) / MMA welding / Air plasma cutting >> Connection voltage: 230V / 50 / 60Hz >> TIG DC welding current range: 5-200A >>...
Page 28 INSTRUCTION MANUAL TC200ACDC BEFORE STARTING WORK Before welding or plasma cutting it is necessary to read and understand the • instruction manual. Check the machine for any defects or damage, • To ensure the safety of persons and equipment, it is necessary to properly install the •...
Page 29 INSTRUCTION MANUAL TC200ACDC CONTROL PANEL Description of the control panel and the front and back of the appliance: 1. Digital display: Amps 2. Setting the gas pre-flow time 3. Setting the gas post-flow time 4. Rotary control: Amps 5. Setting the Downslope 6.
Page 30 INSTRUCTION MANUAL TC200ACDC 15. Connection "-" 16. Gas connection for TIG or PLASMA torch 17. Control connection for TIG or PLASMA torch 18. Connection "+" 19. Connection cable 20. On / off switch 21. Fan 22. Grounding 23. Shielding gas inlet...
Page 31 INSTRUCTION MANUAL TC200ACDC WELDING METHODS 1. TIG welding 1.1 CLEANING THE WORKPIECE BEFORE WELDING TIG welding is very sensitive to surface contamination. Therefore, it is necessary to clean workpieces of welding grease, paint, and impurities before welding. 1.2 DC TIG welding 1.
Page 32 INSTRUCTION MANUAL TC200ACDC 4. Gas testing: switch on the appliance with switch 20, open the cylinder of the argon cylinder and set the appropriate gas flow on the gas flow regulator. When you press the burner button it must open the solenoid valve in the appliance and the gas must flow from the burner nozzle.
Page 33 INSTRUCTION MANUAL TC200ACDC 1.5 AC TIG 1. Set switch 11 to "HF TIG" and pulse switch 9 to "OFF" 2. Switch 7 to "AC" position 3. The connection method is the same as in 1.1 4. Set AC Balance - cleaning effect: use switch 6 to select the desired parameter for "AC balance", the selection range ranges from 10% to 90%.
Page 34 INSTRUCTION MANUAL TC200ACDC A. NEGATIVE CONNECTION B. POSITIVE CONNECTION...
Page 35 TC200ACDC 3. PLASMA CUTTING With the TC200ACDC, you also receive plasma cutting accessories. The AG-60 torch along with grounding pliers, safety shield and hammer with brush, and also comes with pressure regulator/air dehumidifier that can be placed on the connection between the compressor and plasma cutter.
