MA213-12 (cn_en)
安装指说明
CombiTac uniq
叉形连接器 CT-GSR5
Inhalt
安全须知2 - 3
工具准备4
支撑块的定位4
线缆准备5
触子安装5
触子拆卸7
注意事项8

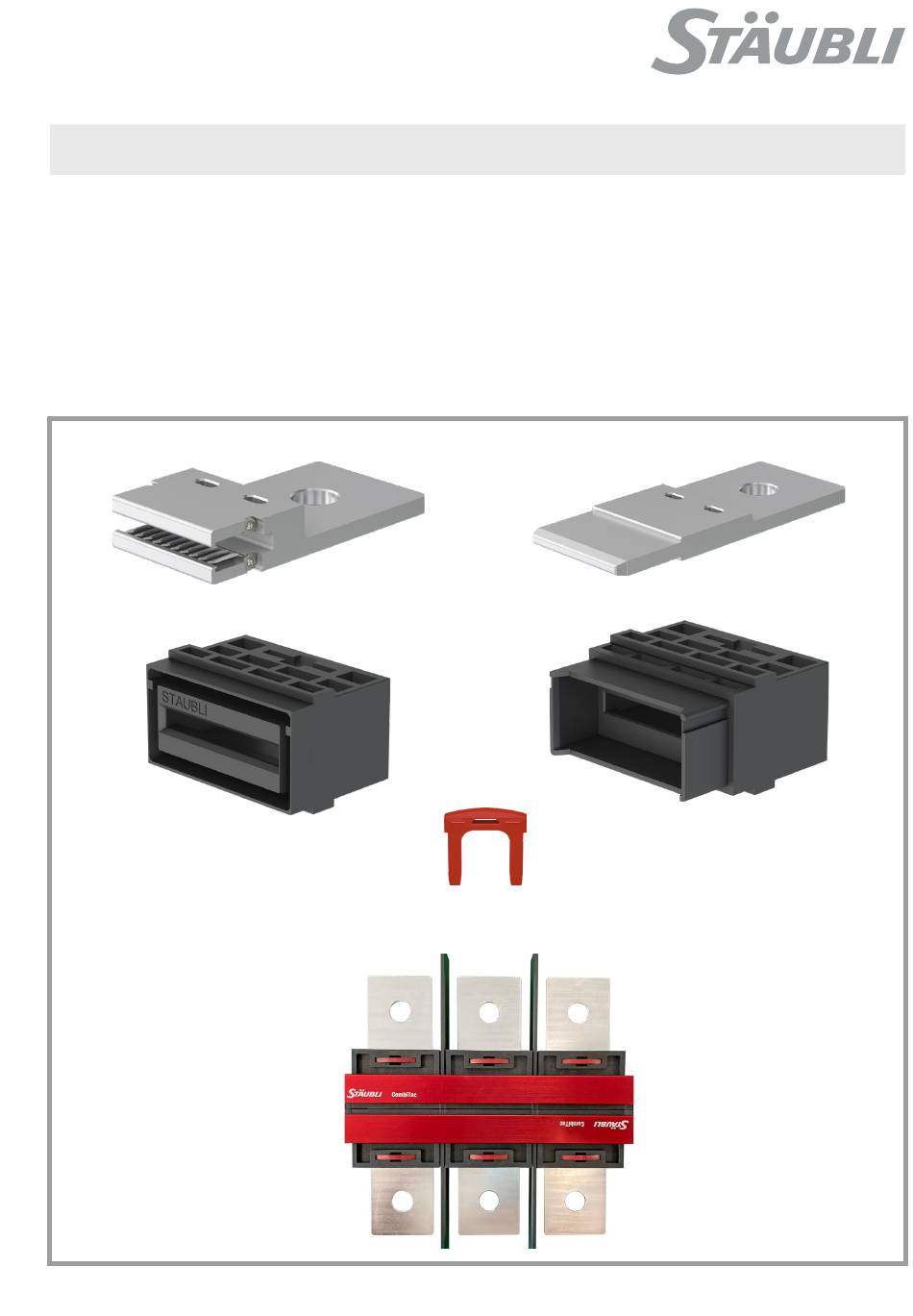

插座
Socket
插座支撑块
Socket carrier
MA213-12 (cn_en)
Assembly instructions
CombiTac uniq
Fork connector CT-GSR5
Content
Safety Instructions �����������������������������������������������������������������2 - 3
Tools required ������������������������������������������������������������������������������4
Orientation of the contact carriers ������������������������������������������������4
Lead assembly ����������������������������������������������������������������������������5
Contact assembly ������������������������������������������������������������������������5
Contact disassembly �������������������������������������������������������������������7
Notes ������������������������������������������������������������������������������������������8
插头
Plug
插头支撑块
Plug carrier
固定夹
Retaining clip
举例配置
Example of configuration
1 / 8
Advertisement
Related Manuals for Staubli CombiTac uniq
Summary of Contents for Staubli CombiTac uniq
-
Page 1: Table Of Contents
MA213-12 (cn_en) MA213-12 (cn_en) 安装指说明 Assembly instructions CombiTac uniq CombiTac uniq 叉形连接器 CT-GSR5 Fork connector CT-GSR5 Inhalt Content 安全须知2 – 3 Safety Instructions �����������������������������������������������������������������2 – 3 工具准备4 Tools required ������������������������������������������������������������������������������4 支撑块的定位4 Orientation of the contact carriers ������������������������������������������������4 线缆准备5 Lead assembly ����������������������������������������������������������������������������5 触子安装5... -
Page 2: Safety Instructions
安全须知 Safety instructions 仅可使用 Stäubli 指定的组件和工具。 自行装配时， 切勿背离本手 Use only the components and tools specified by Stäubli� In case 册所述的制备及装配说明， 否则 Stäubli 无法保证产品安全性或 of self-assembly, do not deviate from the preparation and assem- 性能达到官方技术参数。 请勿以任何方式修改产品。 bly instructions as stated herein, otherwise Stäubli cannot give any guarantee as to safety or conformity with the technical data�... - Page 3 安全须知 Safety instructions ISO 7000-0434B 注意 Caution 每次使用连接器前， 需提前检查外部是否有缺陷(尤其是绝缘层） Each time the connector is used, it should previously be inspect- 如有安全疑虑， 必须咨询专业人员或更换连接器。 ed for external defects (particularly the insulation)� If there are any safety concerns, an electrically skilled person must be consulted or the connector must be replaced�...
-
Page 4: Tools Required
开口扳手 Open-end spanner (图3) (ill. 3) 一字螺丝刀 Flat screwdriver 支撑块的定位 Orientation of the contact carriers 所有STAUBLI 标志必须位于顶部。 All STAUBLI logos must be located on the top side. 插座侧 Socket connecting side 插针侧Pin connecting side 4 / 8 4 / 8... -
Page 5: Lead Assembly
线缆准备 Lead assembly (图4) (ill. 4) 压接好铜鼻子的240mm²线缆， 或者 Crimp the cable lug with 240 mm² 40mm*5mm 的柔性编织带 cable or prepare 40 mm x 5 mm flexible copper strap� (图5) (ill. 5) 使用M12螺栓， 螺母和垫片将铜鼻子或 Install the cable lug or flexible copper 柔性编织带固定到插座上。... - Page 6 (图8) (ill. 8) 固定夹高出支撑块2mm。 Height in inserted condition: 2 mm� 请确保固定夹正确插入， 如图所示。 Make sure that the clip is inserted cor- rectly, as shown in the picture� 2 mm (图9) (ill. 9) 重复上述安装过程， 完成整一个配置的 Repeat the steps for the plug side� 组装...
-
Page 7: Contact Disassembly
触子拆卸 Contact disassembly (图10) (ill. 10) 使用一字螺丝刀撬松固定夹。 Unlock the retaining clip using the flat screwdriver� (图11) (ill. 11) 取出固定夹。 Remove the retaining clip� 插合时， 触子支撑块间的最大容许距离 Max. permissible distance between the contact X =1 mm carriers when mated. X=1 mm 7 / 8 7 / 8... -
Page 8: Notes
注意事项/Notes: 生产商/Manufacturer: Stäubli Electrical Connectors AG Stockbrunnenrain 8 4123 Allschwil/Switzerland Tel. +41 61 306 55 55 +41 61 306 55 56 mail ec.ch@staubli.com www.staubli.com/electrical 8 / 8 8 / 8...
