MA213-04 (cn_en)
MA000 (de_en)
安装说明
Montageanleitung
CombiTac uniq
数据传输模块 CT-NET-...
目录
安全须知 2-3
工具准备4
电缆准备5
压接6
触子装配6
触子支撑块的触子排列7
触子拆卸8
触子支撑块装配8
CT-RJ45/... 连接器不需要任何安装说明。
CT-NET-1/B
CT-NET-2/B
MA213-04 (cn_en)
MA000 (de_en)
Assembly instructions
Assembly instructions
CombiTac uniq

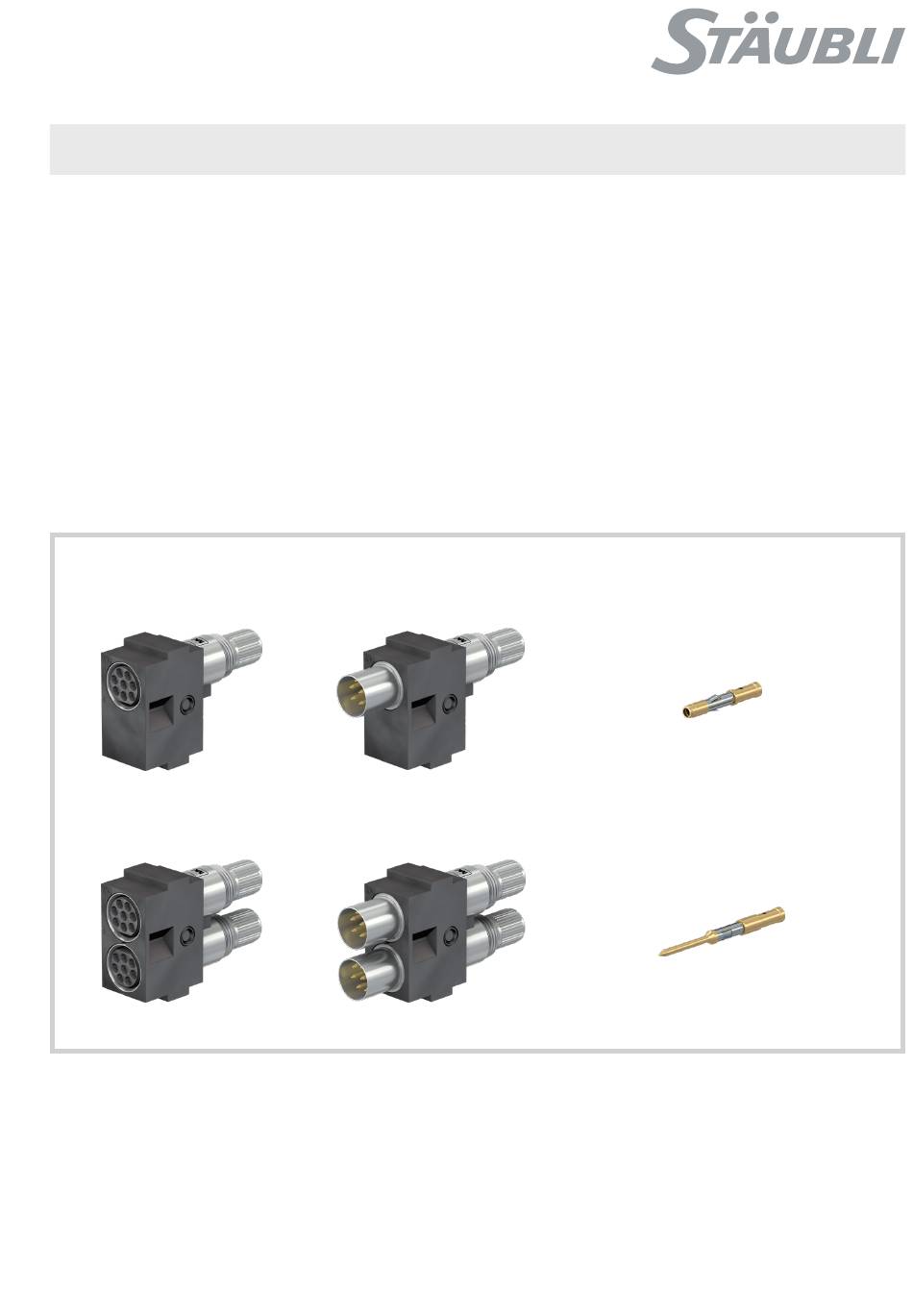

Connectors for data transfer CT-NET-...
Content
Safety Instructions ������������������������������������������������������������������� 2-3
Tools required ������������������������������������������������������������������������������4
Cable preparation ������������������������������������������������������������������������5
Crimping ��������������������������������������������������������������������������������������6
Contact assembly ������������������������������������������������������������������������6
Contact arrangement of the contact carrier����������������������������������7
Contact disassembly �������������������������������������������������������������������8
Assembly in contact carrier ����������������������������������������������������������8
No assembly instructions are required for CT-RJ45/... con-
nectors.
CT-NET-1/S
CT-NET-2/S
CT-NET-B...
CT-NET-S...
1 / 8
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Staubli CombiTac uniq CT-NET Series
Summary of Contents for Staubli CombiTac uniq CT-NET Series
-
Page 1: Table Of Contents
MA000 (de_en) MA213-04 (cn_en) MA000 (de_en) MA213-04 (cn_en) 安装说明 Montageanleitung Assembly instructions Assembly instructions CombiTac uniq CombiTac uniq 数据传输模块 CT-NET-... Connectors for data transfer CT-NET-... 目录 Content 安全须知 2-3 Safety Instructions ������������������������������������������������������������������� 2-3 工具准备4 Tools required ������������������������������������������������������������������������������4 电缆准备5 Cable preparation ������������������������������������������������������������������������5 压接6 Crimping ��������������������������������������������������������������������������������������6 触子装配6... -
Page 2: Safety Instructions
安全须知 Safety instructions 仅可使用 Stäubli 指定的组件和工具。 自行装配时， 切勿背离本手 Use only the components and tools specified by Stäubli� In case 册所述的制备及装配说明， 否则 Stäubli 无法保证产品安全性或 of self-assembly, do not deviate from the preparation and assem- 性能达到官方技术参数。 请勿以任何方式修改产品。 bly instructions as stated herein, otherwise Stäubli cannot give any guarantee as to safety or conformity with the technical data�... - Page 3 安全说明 Safety instructions ISO 7000-0434B 注意 Caution 每次使用连接器前， 需提前检查外部是否有缺陷(尤其是绝缘层） Each time the connector is used, it should previously be 如有安全疑虑， 必须咨询专业人员或更换连接器。 inspected for external defects (particularly the insulation)� If there are any doubts as to its safety, a specialist must be consulted or the connector must be replaced�...
-
Page 4: Tools Required
No� 11012526 (ill. 3) (ill. 3) 压接钳 CT-M-CZ， Crimping pliers CT-M-CZ, 订货号 333800 Order No� 33�3800 以及定位器 MES-CZ, and locator MES-CZ, 订货号 183801 Order No� 18�3801 注意事项： Note: 操作说明 MA079 Operating instructions MA079, www�staubli�com/electrical www�staubli�com/electrical 4 / 8 4 / 8... -
Page 5: Cable Preparation
电缆准备 Cable preparation (ill. 4) (ill. 4) 按指示顺序将螺母 M 和锁紧圈 Z 套到 Slip nut M and clamp ring Z in the indi- 电缆上。 cated sequence onto the cable� 电缆直径： Cable diameter: 最小 55 mm Min� 5,5 mm 最大 75 mm Max� 7,5 mm Tab. -
Page 6: Crimping
(ill. 5) (ill. 5) 展开双绞线， 进行剥线处理， 长度 Fan out single wires and strip them to 45 mm。 4,5 mm� 压接 Crimping (ill. 6) (ill. 6) 根据导体截面积确定选择器位置 （参见 See Tab� 2 for selector position 表2） 。 according to conductor cross section� Tab. 2 导体横截面... -
Page 7: Contact Arrangement Of The Contact Carrier
触子支撑块的触子排列 插针侧 插座侧 Contact arrangement of the contact carrier Pin side Socket side (ill. 8) (ill. 8) 从支撑块背面看， 标有数字一面 Ethernet / Profinet (Seen from the termination side) 配置 4 对 T568A Configuration with 4 pairs T568A Interbus Profibus Ethernet & Profinet Line A Line B CANbus... -
Page 8: Contact Disassembly
(bent, broken…) 生产商/Producer: Stäubli Electrical Connectors AG Stockbrunnenrain 8 4123 Allschwil/Switzerland Tel. +41 61 306 55 55 +41 61 306 55 56 mail ec.ch@staubli.com www.staubli.com/electrical 8 / 8 8 / 8...
