MA000 (de_en)
MA213-04 (it_en)
Montageanleitung
Istruzioni per il montaggio
CombiTac uniq
Connettori bus CT-NET-...
Indice
Istruzioni per la sicurezza ��������������������������������������������������������� 2-3
Utensili di montaggio �������������������������������������������������������������������4
Preparazione dei cavi �������������������������������������������������������������������5
Crimpaggio ����������������������������������������������������������������������������������6
Assemblaggio dei contatti negli inserti �����������������������������������������6
Disposizione dei contatti nel porta contatti �����������������������������������7
Estrazione dei contatti �����������������������������������������������������������������8
Montaggio dell'inserto nel modulo portainserti �����������������������������8
Non sono necessarie istruzioni di montaggio per il connet-
tore CT-RJ45/...

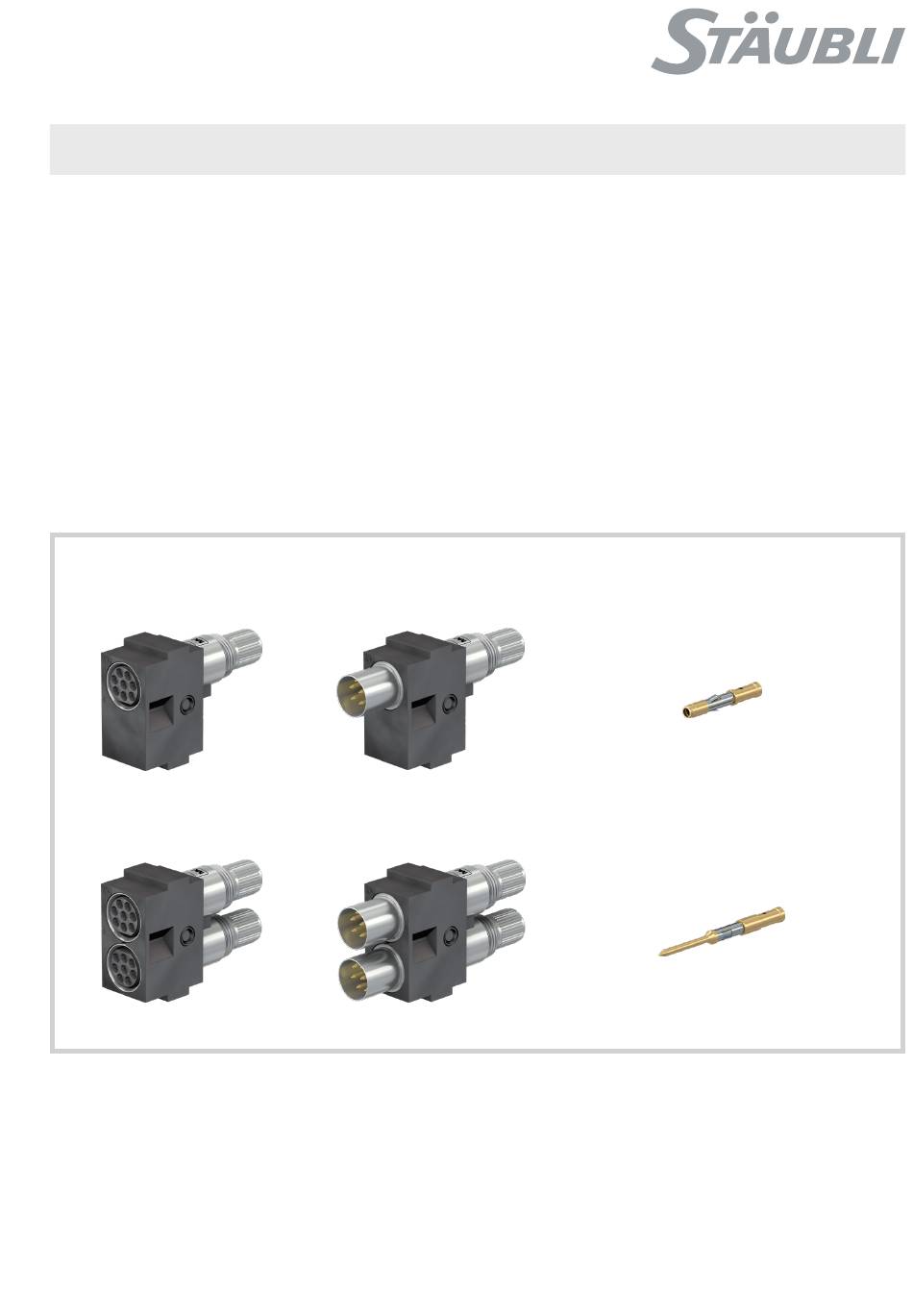

CT-NET-1/B
CT-NET-2/B
MA213-04 (it_en)
MA000 (de_en)
Assembly instructions
Assembly instructions
CombiTac uniq
Connectors for data transfer CT-NET-...
Content
Safety Instructions ������������������������������������������������������������������� 2-3
Tools required ������������������������������������������������������������������������������4
Cable preparation ������������������������������������������������������������������������5
Crimping ��������������������������������������������������������������������������������������6
Contact assembly ������������������������������������������������������������������������6
Contact arrangement of the contact carrier����������������������������������7
Contact disassembly �������������������������������������������������������������������8
Assembly in contact carrier ����������������������������������������������������������8
No assembly instructions are required for CT-RJ45/... con-
nectors.
CT-NET-1/S
CT-NET-2/S
CT-NET-B...
CT-NET-S...
1 / 8

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CombiTac uniq CT-NET Series and is the answer not in the manual?

Questions and answers

Summary of Contents for Staubli CombiTac uniq CT-NET Series

  • Page 1: Table Of Contents

    MA000 (de_en) MA213-04 (it_en) MA000 (de_en) MA213-04 (it_en) Montageanleitung Istruzioni per il montaggio Assembly instructions Assembly instructions CombiTac uniq CombiTac uniq Connettori bus CT-NET-... Connectors for data transfer CT-NET-... Indice Content Istruzioni per la sicurezza ��������������������������������������������������������� 2-3 Safety Instructions ������������������������������������������������������������������� 2-3 Utensili di montaggio �������������������������������������������������������������������4 Tools required ������������������������������������������������������������������������������4 Preparazione dei cavi �������������������������������������������������������������������5...
  • Page 2: Istruzioni Per La Sicurezza

    Istruzioni per la sicurezza Safety instructions I prodotti possono essere montati e installati solo da esperti The products may be assembled and installed by electrically qualificati e formati, rispettando tutte le disposizioni di sicurezza e skilled or instructed persons duly observing all applicable safety le norme di legge applicabili�...
  • Page 3 Istruzioni per la sicurezza Safety instructions Caution (ISO 7000-0434B) Prima dell’utilizzo, il connettore deve essere esaminato visiv- Each time the connector is used, it should previously be inspect- amente per escludere qualsiasi difetto esterno (in particolare ed for external defects (particularly the insulation)� If there are any dell’isolamento)�...
  • Page 4: Utensili Di Montaggio

    Crimping pliers CT-M-CZ, N° di codice: 33�3800 Order No� 33�3800 und Locator MES-CZ, and locator MES-CZ, N° di codice: 18�3801 Order No� 18�3801 Avvertenza: Note: Istruzioni per l‘uso MA079, www� Operating instructions MA079, staubli�com/electrical www�staubli�com/electrical 4 / 8 4 / 8...
  • Page 5: Preparazione Dei Cavi

    Vorbereitung der Leitung Cable preparation (ill. 4) (ill. 4) Inserire la bussola filettata M e l‘anelo Slip nut M and clamp ring Z in the indi- di ritenuta Z sul cavo nella sequenza cated sequence onto the cable� indicata� Cable diameter: Diametro cavi: Min�...
  • Page 6: Crimpaggio

    (ill. 5) (ill. 5) Allargare i singoli conduttori e spelarli Fan out single wires and strip them to per una lunghezza di 4,5 mm� 4,5 mm� Crimpaggio Crimping (ill. 6) (ill. 6) Si veda la Tab� 2 per la corretta posizio- See Tab� 2 for selector position ne del selettore in base alla sezione del according to conductor cross section�...
  • Page 7: Disposizione Dei Contatti Nel Porta Contatti

    Disposizione dei contatti nel Contact arrangement of the Lato maschio Lato femmina porta contatti contact carrier Pin side Socket side (ill. 8) (ill. 8) Ethernet / Profinet (Visto dal lato connessione) (Seen from the termination side) Configurazione con 4 doppini T568A Configuration with 4 pairs T568A Interbus Profibus...
  • Page 8: Estrazione Dei Contatti

    (bent, non siano danneggiati (piegati, broken…)� rotti, ecc���)� Fabbricante/Producer: Stäubli Electrical Connectors AG Stockbrunnenrain 8 4123 Allschwil/Switzerland Tel. +41 61 306 55 55 +41 61 306 55 56 mail ec.ch@staubli.com www.staubli.com/electrical 8 / 8 8 / 8...
