MA000 (de_en)
MA213-03 (fr_en)
Notice de montage
Montageanleitung

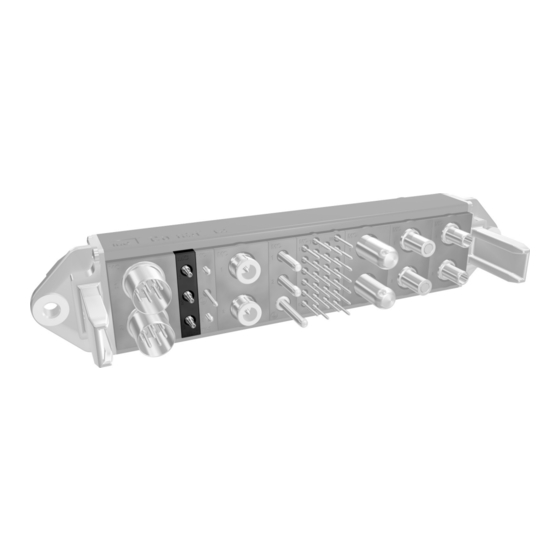

CombiTac uniq
Contacts pour fibre optique
Sommaire
Consignes de sécurité ����������������������������������������������������������������2
Outillage nécessaire ������������������������������������������������������������������3
Préparation du câble ������������������������������������������������������������������3
Montage du câble ���������������������������������������������������������������������4
Contrôle du montage�����������������������������������������������������������������4
Démontage des contacts ����������������������������������������������������������4
MA213-03 (fr_en)
MA000 (de_en)
Assembly instructions
Assembly instructions
CombiTac uniq
POF contacts
Content
Safety Instructions ��������������������������������������������������������������������2
Tools required ����������������������������������������������������������������������������3
Cable preparation ����������������������������������������������������������������������3
Cable assembly �������������������������������������������������������������������������4
Checking of assembly ���������������������������������������������������������������4
Extraction of contacts ����������������������������������������������������������������4
1 / 4
Advertisement
Table of Contents
Related Manuals for Staubli CombiTac uniq POF contacts
Summary of Contents for Staubli CombiTac uniq POF contacts

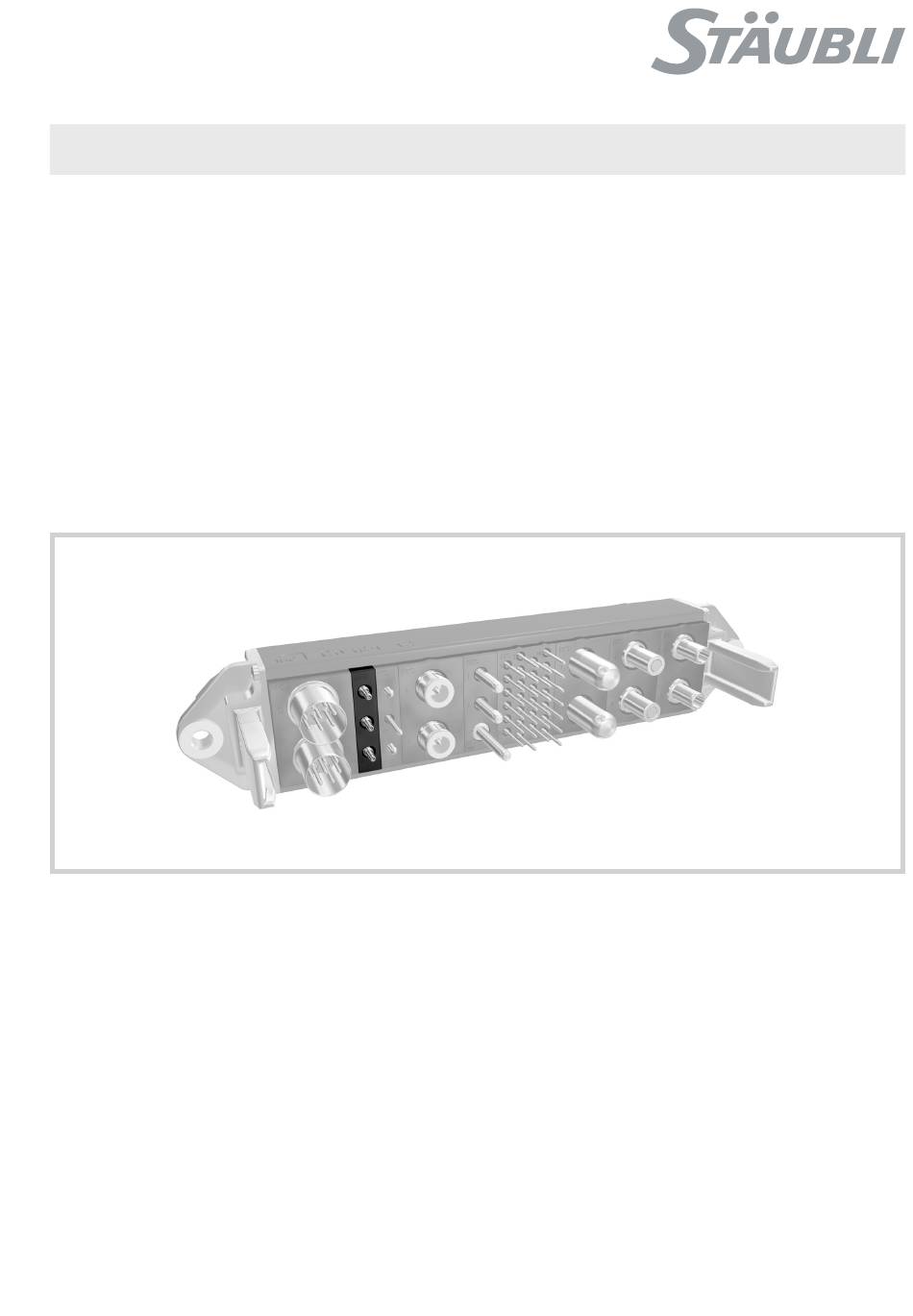

- Page 1 MA000 (de_en) MA213-03 (fr_en) MA000 (de_en) MA213-03 (fr_en) Montageanleitung Notice de montage Assembly instructions Assembly instructions CombiTac uniq CombiTac uniq Contacts pour fibre optique POF contacts Sommaire Content Consignes de sécurité ����������������������������������������������������������������2 Safety Instructions ��������������������������������������������������������������������2 Outillage nécessaire ������������������������������������������������������������������3 Tools required ����������������������������������������������������������������������������3 Préparation du câble ������������������������������������������������������������������3 Cable preparation ����������������������������������������������������������������������3 Montage du câble ���������������������������������������������������������������������4...
- Page 2 Consignes de sécurité Safety instructions Le montage et l’installation des produits ne doivent être ef- The products may be assembled and installed exclusively by fectués que par du personnel qualifié et formé en respectant suitably qualified and trained specialists duly observing all ap- toutes les dispositions de sécurité...
- Page 3 Pince à sertir CT-CZ/POF Crimping pliers CT-CZ/POF No� de Cde�: 33�3020 Order No� 33�3020 Remarque: Note: Voir notice d’utilisation MA065 See Bedienungsanleitung MA065 www�staubli�com/electrical www�staubli�com/electrical (ill. 3) (ill. 3) Disque de polissage CT-PS/POF Polishing disc CT-PS/POF No� de Cde�: 33�3023 Order No� 33�3023 Papier émeri de granulation 1000...
- Page 4 For crimping see the operating ploi MA065 de la pince à sertir� instructions of the crimping pliers (www�staubli�com/electrical) MA065 (www�staubli�com/electrical) Positionner le contact POF en bu- Insert the POF contact into the crimp tée dans la pince et fermer la pince place up to the stop and close the jusqu’au premier cran.
