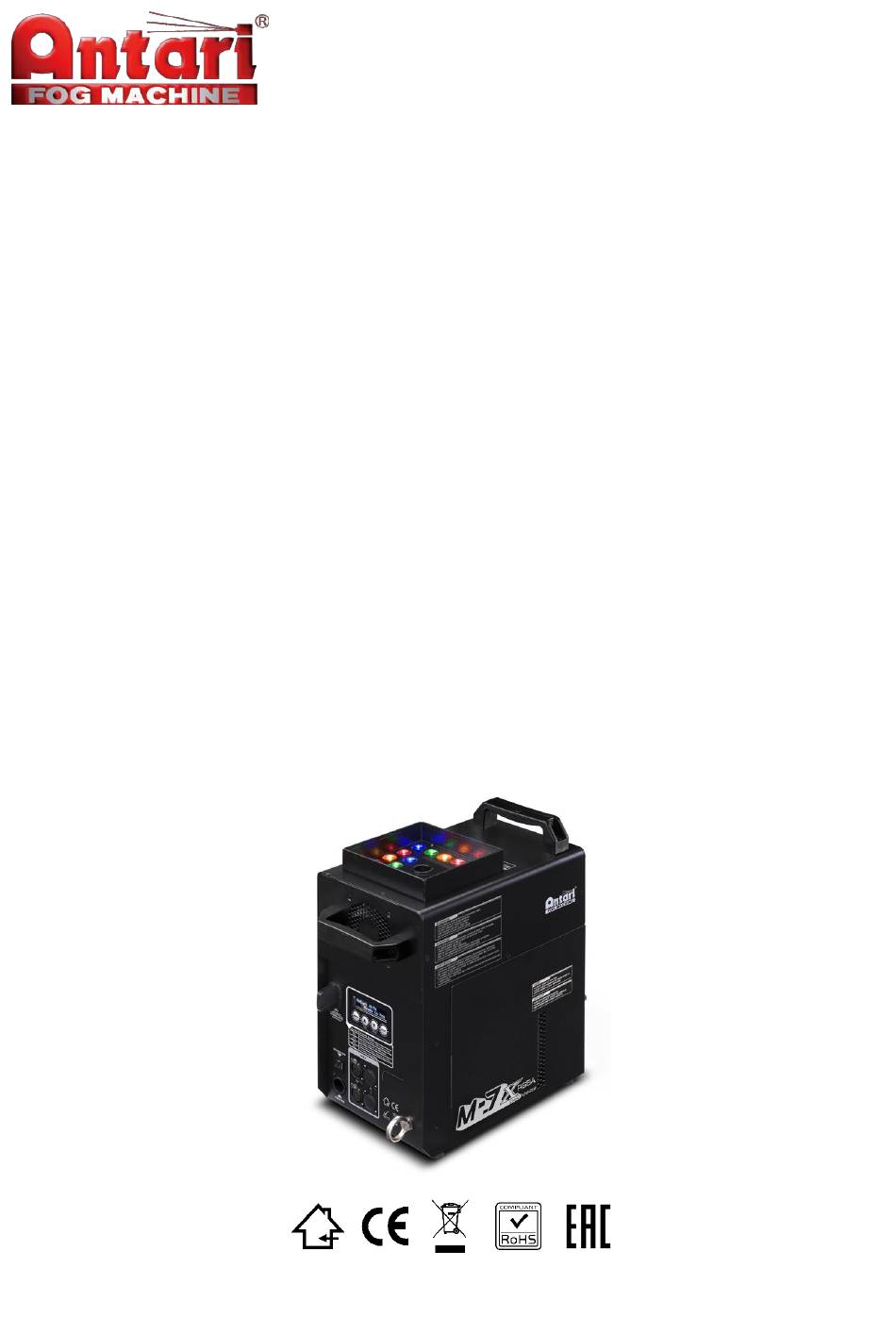

- Page 1 M-7X Jet Fog Machine User Manual - English -中文 © 2024 Antari Lighting and Effects Ltd.
-
Page 2: Table Of Contents
Introduction ............................1 Safety Information ..........................1 Package Contents & Inspection .......................2 Machine Details ............................3 Technical Label Information ........................3 Fog Fluid ..............................3 Setting and Manual Operation .........................4 Control Settings ............................4 DMX Connection ............................6 10. WTR-20 Wireless Remote (Standard)......................6 11. TIMO-WTR-90 W-DMX Add-on Module(Optional) ................7 12. -
Page 3: Introduction
The manual includes how to install and operate the machine under safe condition and explain all the labels printed on the machine. If you encounter any problem, contact your local Antari dealer for assistant immediately. 2. Safety Information... -
Page 4: Package Contents & Inspection
Please make sure the power outlet is not damaged or loose before plug in the power cord. If the power cord is damaged, it must be replaced by Antari or its local dealers, otherwise the warranty will be void. -
Page 5: Machine Details
CAUTION! Antari dealer for assistant. Only the fog fluid manufactured by Antari can be used, do not mix or dilute the fog fluid. Due to improper storage or using other fluid might clog the heater and cause malfunction. ... -
Page 6: Setting And Manual Operation
8. Control Settings M-7X Jet Fog Machine can be operated in the following modes. The machine can only accept 1 type of signal at a time. When using different control modes at the same time, the machine will work according to built-in control priority as follow: ... - Page 7 Button Operating Method Action Press Down/Decrease value Press 1. Start fogging in TIMER mode according to the set time Press 1. Start fogging in VOLUME mode according to the set volume 1. Leave setting menu Press 2. Stop fogging Menu Options Description Options Description DMX 512 Address: 1...
-
Page 8: Dmx Connection
10. WTR-20 Wireless Remote (Standard) WTR-20 Wireless Remote is a standard accessory for M-7X Jet Fog Machine, it included a W-2 wireless transmitter and a W-2 wireless receiver (Already on the machine) and it’s ready to use. If you encounter any... -
Page 9: Timo-Wtr-90 W-Dmx Add-On Module(Optional)
TIMO-WTR-90 W-DMX Add-on Module is for Wireless ready machine wanting to add W-DMX function, it’s an optional accessory for M-7X Fog Machine. If you already purchased the machine with this option, it’s ready to use and if you purchase afterward, please see the installation manual. If you encounter any problem, please contact your local Antari dealer for assistant 12. -
Page 10: Breaker Reset
Flip breaker to “ON” position Step 2. Turn on machine for testing Step 3. **If the breaker still jumps off after reset, please contact your local Antari dealer for assistance. Breaker Specification 100V = 16A 250V 120V = 15A 250V 240V = 9A 250V 13. -
Page 11: Machine Dimension
Machine Dimension... -
Page 12: 安全注意事項
中文使用說明書 1. 前言 在操作本機器之前，請務必仔細詳閱本說明書然後請將本說明書放置在機器使用者可隨時查閱之處存放。 此說明書包含如何安全的安裝及操作本機器以及說明所有在機器上的標示。如果您有任何操作上的問題， 請立即聯繫當地的 Antari 經銷商尋求協助。 2. 安全注意事項 危險 若不確實避免這些指示，可能導致嚴重人身傷害甚至死亡。 警告 若不確實遵循這些指示，可能導致嚴重人身傷害甚至死亡。 注意 若不確實注意這些指示，可能導致人身傷害甚至死亡，嚴重程度視情況而定。 危險 請務必使用正確電壓。如果使用錯誤電壓，可能會遭受危險的電擊燒傷或更嚴重的後果。 請務必將機器連結到有保護的電路，並確保有正確的接地，以避免觸電的危險。關於接地方式請參考 第 19 頁附錄 I。 請勿在捆綁電源線的情況下使用，可能會發熱導致火災。 操作機器時請 勿 將 機 器 對 著 人 體 、動物或火 焰使用。 警告... -
Page 13: 包裝內容與檢查
加劑，否則可能會導致電熱管阻塞和故障。 在使用本機之前，請詳細閱讀機器上的警語標示，說明如下： 上蓋印刷 HOT NOZZLE 油桶外蓋印刷 LIQUID PLEASE USE ANTARI FLC FLUID ONLY. 只限使用 Antari FLC 煙霧水 右蓋印刷 WARNING! 警告! DISCONNECT POWER BEFORE CHANGING FUSE. 更換保險絲前請務必斷開電源 USE ONLY WITH ADULT SUPERVISION. 僅在成人監督下使用 DO NOT OPERATE WITHOUT LIQUID. 請勿在沒有液體的情況操作本機台 FOR INDOOR USE ONLY. KEEP DRY. 僅限室內使用 請保持乾燥... -
Page 14: 機器訊息
07. XLR 3-Pin/5-Pin DMX 連接頭 04. 復歸式斷路器 08. 安全吊環 5. 技術標籤資訊 使用本機器前，請詳閱技術標籤上的訊息 1. 機器型號 5. 斷路器/保險絲 2. 工作電壓 6. 說明書 QR CODE 3. 頻率 7. 機器流水序號 4. 瓦特數 6. 煙霧水 將液體加入機器之前，請務必先拔除電源線。請勿添加易燃液體。如果發現液體 危險 流入機器內部，請洽 Antari 原廠或其經銷商尋求協助。 僅能使用 Antari 原廠製造之煙霧水，不可混用或稀釋。若因保存不當而變質或使用非原廠煙霧水，將 可能造成電熱管堵塞而導致機器故障。 本機器是使用專屬的煙霧水做測試與校正來取得最佳的效能。 如果使用非原廠製造之煙霧水或香精而導致煙霧機損壞將不在保固範圍內。... -
Page 15: 設定與手動操作說明
7. 設定與手動操作說明 警告 機台掉落可能會造成嚴重傷害，請確保本機台安裝牢固且不會掉落。 將機器平放在堅固、平坦、穩定且通風良好的表面上，機器周圍至少應保留 50 公分的空間並確 步驟1. 認附近沒有易燃性物質或可揮發性氣體; 使用 ANTARI 原廠專用煙霧水注入機器所附的油桶，並注意不要折到油管; 步驟2. 步驟3. 將機器連接電源，連接之前，確認機器背後技術標籤上所標示要求功率，是否與電源插座相符; 啟動機器電源後，使機器開始加熱。機器加熱到可工作溫度大約需要 7 分鐘。當機器達到工作 步驟4. 溫度時，螢幕會顯示“Ready to Fog”，表示機器已經準備好可進行操作; 步驟5. 機器相關操作方式，請參照”8. 控制設定”; 步驟6. 需關閉本機時，請確認機器已停止運轉，再將電源開關關閉即可，長時間不使用時請移除電源 線。 8. 控制設定 M-7X 氣柱煙霧機可以使用下列操作模式，機器每次接受一種訊號。當同時間使用多種訊號時機器將根據 原廠內建訊號的優先順序來進行工作: 手動控制 定時控制 DMX512 ... - Page 16 按鈕 操作方式 動作 按 進入設置選單 按 上/增加數值 按 下/減少數值 按 按一下根據設定時間啟動噴煙 按 按一下啟動噴煙 離開設置選單 按 停止噴煙 8.2 選單說明 選單 敘述 DMX 512 Address: 1 設定 DMX 從 1 至 504 的位址 Stand Alone Set Master/Slave 設定機器為主從模式 Color Mode On/Off 開啟或關閉 LED 燈內建顏色選項 Color Mode Marco: 01-10 選擇...
-
Page 17: Dmx 說明
8.3 無線 DMX 連接狀態說明 LCD 螢幕上所顯示的符號 無線 DMX 連結狀態 沒有對頻任何無線 DMX 發射器 ○ 無線 DMX 發射器已對頻，但沒有 DMX 訊號 ◎ 無線 DMX 發射器連接遺失 / 正在與發射器連接 ☉ 無線 DMX 發射器已對頻，接收到 DMX 訊號 ● 9. DMX 說明 DMX 說明 本機提供 XLR 3-PIN 和 5-PIN 的 DMX 連接頭。PIN 的接點說明如下; **DMX IN 連接頭上有一個保護蓋，操作前，請... -
Page 18: Wtr-20 無線控制器(標配)
Master Dimmer 主控調光器 0 – 255 1 – 20 Hz 通道 9 Strobe / 閃動速度 10. WTR-20 無線控制器(標配) WTR-20 無線控制器是 M-7X 氣柱煙霧機的標準配件，包含一個 W-2 無線發射器及 W-2 無線接收器(已經安 裝在機器上)，可以直接使用。如果遇到任何困難與問題，請與當地的 Antari 經銷商尋求協助。 10.1 W-2 無線發射器 發射器：使用 27A 12V 電池 收發距離：有效距離為 50 公尺，實際收訊狀況根據現場環境... -
Page 19: 維護和保養
TIMO-WTR-90 無線 DMX 擴充模組是給有無線功能想要增加無線 DMX 功能的模組，此為 M-7X 氣柱煙霧 機的選購配件。若您採購的機器已搭包含配件，可直接使用。若是後續採購，請另外參照安裝說明。如果 遇到任何困難與問題，請與當地的 Antari 經銷商尋求協助。 12. 維護和保養 危險 維修保養之前，請務必拔除電源線 隨時保持機器清潔。 可以使用空氣壓縮機、吸塵器或軟刷除去機器上的灰塵。 機殼可使用濕布擦拭。 在存放或收起機器前，請確認機器完全冷卻，避免機器內部潮濕導致故障。 建議每月至少讓機器運轉一次，以保持機器處於最佳的性能和輸出條件。 機器上過多的灰塵、液體殘餘累積的髒污會降低機器工作性能，導致散熱不良。 12.1 重置斷路器 請根據下列步驟，重置電流斷路器。 步驟1. 關閉機器電源 步驟2. 將電流斷路器按至”ON”的位置 步驟3. 重新開啟機器測試 **如果遇到任何困難與問題，請與當地的 Antari 經銷商尋求... -
Page 20: 保固聲明
14. 保固聲明 本公司保證我們的商品在一年內沒有材料和製作缺陷。我們在本保證下的義務和責任僅限於在原廠或當地 授權經銷商進行的維修或更換。我們對不當使用或用於非專門設計目的以外之用途不承擔任何責任。本保 固不適用於以任何方式在原廠或當地授權經銷商外修理、改動或組裝的任何商品，以便我們判斷影響其性 能，沒有受到誤用、疏忽或事故的影響，也沒有違反我們的任何商品操作印刷說明。本公司對於從我們這 邊購買的商品不會允許也不對於使用、銷售或修理任何產品有關的任何類型的任何損失或損害承擔責任。 15. 機器尺寸圖... -
Page 21: Appendix I - Grounding Instruction
Appendix I – Grounding Instruction This appliance must be grounded. In the event of malfunction or breakdown, grounding provides a path of least resistance for electric current to reduce the risk of electric shock. This appliance is equipped with a cord having an equipment-grounding conductor and a grounding plug. - Page 24 C08M07X04...
