M-1 Mobile
Fogger User Manual
English
Français
Deutsch
•
•
•
中文
© 2014 Antari Lighting and Effects Ltd.

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the M-1 Mobile and is the answer not in the manual?

Questions and answers

Related Manuals for Antari M-1 Mobile

Summary of Contents for Antari M-1 Mobile

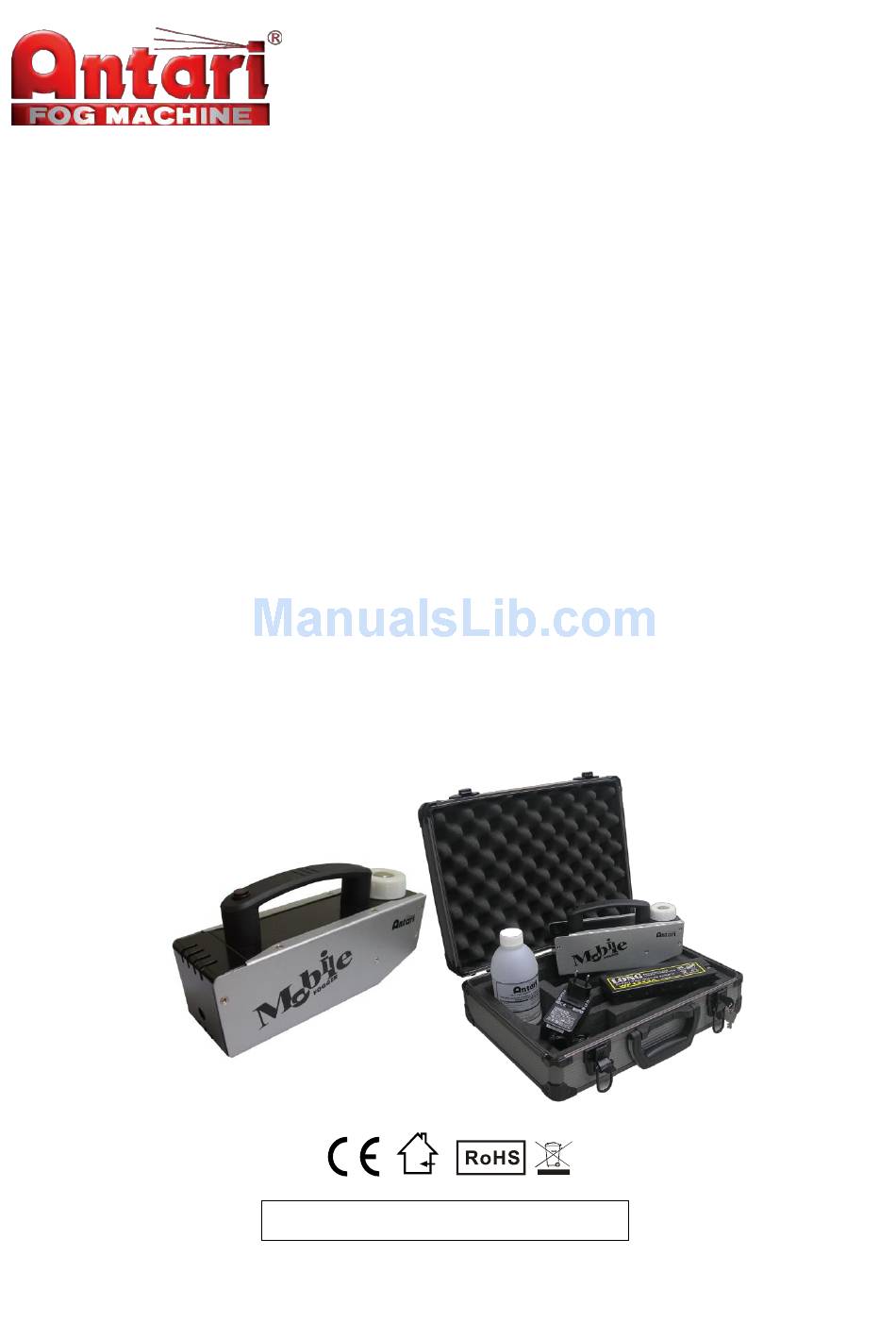

  • Page 1 M-1 Mobile Fogger User Manual English Français Deutsch • • • 中文 © 2014 Antari Lighting and Effects Ltd.

  • Page 2: Specifications

    M-1 Mobile Fogger Introduction Thank you for choosing Antari’s M-1 Mobile Fogger. You now own a sturdy and portable state-of-the-art fog machine. Prior to use, we suggest that you carefully read all of the instructions. By following the suggestions found in this user manual, you can look forward to exceptional performance from your Antari Mobile Fog Machine for years to come.

  • Page 3: Danger Of Explosion

    The output nozzle becomes hot during operation. Keep flammable materials at least 50 cm ․ away from the nozzle. Always allow your Antari Fog Machine to cool down before attempting to clean or service it. ․ Danger of Explosion Do not expose the battery to excessive heat, keep away from open flames and do not attempt ․...
  • Page 4 The charge will last between 10-12 minutes of constant fog output before needing to be ․ re-charged. Plug the charged battery into the bottom of the M-1 Mobile Fogger with the label face up. ․ Lift-up the plate before inserting the battery.

  • Page 5: Operation

    Installation ․ The M-1 Mobile Fogger can be carried by hand or installed in a fixed location as desired. ․ Wherever the machine is placed, it is important that fog does not shoot directly at any one’s...

  • Page 6: Optional Remote Control Operation

    Return the machine to an Antari dealer for service. ․ When the M-1 mobile fog machine is not in use for more than one hour, the battery must be removed. Otherwise, the battery might be out of order.

  • Page 7: Performance Notes

    ․ After continuous operation, the case of the fog machine will become warm, especially at the front of the machine. Take care in handling the machine during and shortly after fogging. Only carry the M-1 Mobile Fogger by the handle and let the machine cool down before packing it in a carrying case.

  • Page 8: Technische Daten

    M-1 Mobile Fogger Einleitung Vielen Dank, dass Sie sich fü r ein Antari M-1 Nebelgerä t entschieden haben. Sie sind nun im Besitz eines robusten und leistungsstarken Nebelgerä tes. Vor Benutzung des Gerä tes bitte unbedingt diese Bedienungs-anleitung sorgfältig lesen. Wenn Sie die Hinweise in dieser Bedienungsanleitung beachten, kö...
  • Page 9 7. Dieses Gerä t ist nicht wasser- oder spritzwassergeschü tzt. Sollte Feuchtigkeit, Wasser oder Nebelfluid in das Gerä teinnere eindringen, trennen Sie bitte das Nebelgerä t sofort vom Netz und verstä ndigen Sie einen Servicetechniker oder Ihren Antari-Hä ndler, bevor Sie das Gerä t wieder in Betrieb nehmen.
  • Page 10 Transportschaden vorliegt. Falls das Gehä use der Einheit oder das Kabel beschä digt sein sollte, stecken Sie es nicht in die Steckdose und versuchen Sie nicht, es zu benutzen, bevor Sie Ihren Antari-Hä ndler kontaktiert haben. Inbetriebnahme Entfernen Sie jegliches Verpackungsmaterial vom Versandkarton.

  • Page 11: Bedienung

    Die Ladung wird fü r 10-12 Minuten mit konstanter Nebelproduktion ausreichen, bevor ein erneutes Laden notwendig ist. Geladenen Akku in den Boden des M-1 Nebelgerä tes einstecken, wobei das Typenschild nach oben zeigt. Platte vor dem Einsetzen des Akkus anheben. ․...
  • Page 12 Den kleinen Schalter auf der rechten Seite des M-1 verwenden. Der Schalter befindet sich ․ innerhalb des Gehä uses und wird durch das kleine Loch auf der Seite des Gehä uses eingestellt. ․ Zur Auswahl von Betriebsmodus 1, den Schalter in Richtung der Rü ckseite des M-1 schieben (in Richtung der Kappe auf dem Fluidtank).
  • Page 13 Gerä t beschä digt werden kann. Gehä use nicht ö ffnen. Keine vom Benutzer zu wartenden Teile im Gerä teinnern. Schicken Sie das Gerä t zur Ü berprü fung an Ihren Antari-Hä ndler. ․ Entfernen Sie den Akku, wenn Sie die Maschine lä nger als eine Stunde nicht betreiben.
  • Page 14 ․ Um Beschä digung des Akkus durch Tiefentladung zu vermeiden und eine Reduzierung der Lebensdauer zu verhindern, sollte der Akku vor jeden lä ngern Lagerung sowie mindestens alle zwei bis drei Monate wä hrend der Lagerzeit voll aufgeladen werden. ․ Bleibatterien verlieren mit der Zeit an Leistung. Bei korrekter Benutzung beträ gt die Lebensdauer ü...

  • Page 15: Caractéristiques Techniques

    M-1 Mobile Fogger Introduction Nous vous remercions d’avoir choisi la machine à fumé e ANTARI M-1. Vous êtes maintenant en possession d’un produit robuste et puissant. En vue d’utiliser correctement votre nouvel appareil, veuillez lire attentivement ce mode d’emploi. Si vous respectez les instructions suivantes, vous profiterez d’une performance solide et convaincante de votre machine à...

  • Page 16: Risques D'explosion

    Le bec de la machine devient très chaud pendant son fonctionnement. Respectez une ․ distance minimum de 50 cm entre le bec de la machine et les maté riaux enflammables. Laissez refroidir la machine à fumée ANTARI avant tous les travaux de nettoyage et de ․ maintenance.

  • Page 17: Dé Ballage & Inspection

    En cas de livraison incomplète, toujours contactez immédiatement votre revendeur ANTARI. ․ Avant de commencer votre mise en service initiale de votre appareil à fumée ANTARI assurez ․ vous que toutes les pièces n’aient subi aucun dommage durant leur transport.
  • Page 18 Insérer l’accumulateur chargé dans la base de l’appareil à fumée M-1 avec plaque ․ signalétique vers le haut. 1. Enlever la plaque avant d’insérer l’accumulateur. 2. Assurer que l’accumulateur soit inséré en position correcte (voir photo). La lampe verte à la face avant de la poignée s’allume aussitôt que le bouton soit pressé. Ceci ․...
  • Page 19 ․ Pour sé lectionner le mode de maniement 2, glisser le commutateur en direction de la face avant du M-1 (en direction du bec). Quand une télécommande optionnelle est connecté e, s'il vous plaî t consultez les instructions ․ détaillées en bas. L'appareil va produire de la fumée jusqu'à ce que la charge de l'accumulateur soit épuisée ou le M-1 n'a plus de liquide de fumé...
  • Page 20 être endommagé. Ne pas ouvrir le boîtier. A l’intérieur de l’appareil, il n’y a aucune partie qui ait besoin d’être révisée. Envoyez l’appareil à votre revendeur ANTARI pour une vérification.
  • Page 21 Remarques de performance 1. Toutes machines à fumé e dégagent une condensation autour de ses becs de sortie qui pourrait mener à une accumulation d'humidité sur la surface au-dessous de l'appareil. Prenez cela en considération lors du choix de l'emplacement de votre appareil. 2.
  • Page 22 M-1 手提式煙霧機(蓄電式)使用說明書 恭喜您成為 Antari M-1 手提式煙霧機的使用者. 感謝您選用 Antari 煙霧機產品，現在您已經擁有高科技的專業煙霧機，在開始使用之前，我們建議 您先仔細閱讀本說明書，遵循使用手冊中的說明，這會有助於您在使用 Antari 煙霧機時得心應手，達 到最滿意的煙霧效果，對於機器的使用壽命也更為延長。 機器規格 煙霧輸出速率: 300 立方英呎/每分鐘 ․ 功率: 65 瓦特 ․ 油桶容量: 110 c.c. ․ 電池規格: 直流 12V /2.3Ah ․ 耗油速率: 2c.c./每分鐘 ․ 適用煙霧水: Antari FLM-05 煙霧水 ․ 選購控制器: MCT-1 (定時線控器) , MCR-1 (無線搖控器) ․...
  • Page 23 請將煙霧機放置於通風良好的地方，請勿遮蓋機器散熱部分，並勿將機器噴嘴對準火舌。 ․ 當機器運作時，噴嘴輸出部分之溫度非常高，故請將任何物品放置遠離機器 50 公分以上。 ․ 清潔、從事維護及收納機器時，請先確認機器已經完全冷卻。 ․ 避免爆炸的安全使用方式 請勿將電池暴露在高溫下，遠離火舌並請勿任意在機器操作時，拆卸零件。 ․ 請勿將任何可燃性液體( 如油脂, 瓦斯, 香水)，放置於煙霧油槽中，並在使用前詳細閱讀說明書。 ․ 請使用代理商所推薦的 Antari 高品質 FLR / FLG 水性煙霧油(M-1 只使用 FLM-05 煙霧油)，若任 ․ 意使用其他煙霧油，將可能導致堵管現象甚至造成內部零件腐蝕。 請確認煙霧油槽中有足夠的煙霧油，以免造成煙霧機幫浦空轉過熱。 ․ 若在無填裝煙霧油的狀態下運轉機器，將導致幫浦與加熱管的損壞。 ․ 若您的 Antari M-1 機器有任何不當運轉情況時，請即刻停止使用，倒出煙霧油，等機器冷卻後， ․ 仔細包裝好本產品(建議以原包裝) 送至代理商或經銷商處維修。 請記得在運送或郵寄本產品前，確定完全傾倒出所有在油桶中的煙霧油。...
  • Page 24 建議: 在使用本機器之前，詳細的閱讀一次印刷在機器上蓋板及後背板的警語標示。 拆除包裝及檢視機器 請打開包裝確認機器運作的所有設備齊全，請參考配置圖，確認您所購買的機型應包括之項目，倘若 有缺少任何項目，請即刻聯絡 Antari 經銷商。機器出廠時應包含以下物件： M1 手提式煙霧機一部 電池充電器 充電式電池 500CC 煙霧油一瓶 手提飛行箱 在開始使用 M-1 機器之前，請先確認本產品未因運送過程造成外部的損壞，若機器外殼、控制器或電 源線有任何損壞，請勿插上插頭，也勿使用，並馬上與 Antari 代理商或經銷商聯繫。 機器的安裝 拆開包裝，小心的移除所有的保麗龍墊片，特別是機器噴嘴的部分。 ․ 請注入 Antari FLM-05 高品質煙霧油，並仔細蓋上油蓋。 ￭ 電池充電方式：請將充電器接上電源插頭，然後將電池連接充電。請注意首次使用電池必須充滿 ․ 八個小時，往後充電時間大約 2~3 個小時。 充完電後約能連續使用 10~12 分鐘。 ․ 電池安裝至機器時，請注意方向(貼紙面朝上-如圖示)。 ․...
  • Page 25 放置電池時請稍微傾斜機器，會更容易置入，銀色卡榫為固定電池之用。 請確認電池放置時的位置正確(如附圖)。 當第一次按下按鈕時，機器把手前方的綠燈會閃爍，表示電池已經充電飽和。 ․ 當紅色燈開始閃爍時，表示電池需要充電，但這時機器仍能稍微運作一陣短暫時間。 ․ 操作機器 啟動噴煙動作的開關位於機器提把的上方有兩種操控方式可選擇，請注意 M-1 機身右側有一個開 ․ 孔，開孔中有一個小開關，可利用此小開關來切換操作模式。 操作模式 1: 將右側孔中的小開關往油桶蓋方向撥，可將機器設定在一號操作模式，在此模式下， ․ 持續壓著把手上的開關，M-1 會持續噴煙動作，而一旦鬆開開關，機器就會停止噴煙。 操作模式 2: 將右側孔中的小開關往噴嘴方向撥，可將機器設定在二號操作模式，在此模式下，按 ․ 一下把手上的開關，M-1 就會開始持續噴煙，只要再按一下把手開關即可停止機器噴煙。 機器可持續噴煙直到電池電量使用完或煙霧油使用完。當 M-1 連接上電源插頭時，請小心注意勿 ․ 讓機器在煙霧油秏盡時仍繼續運作。機器油桶中的煙霧油，大約可連續提供機器使用 50 分鐘。 當充電完畢，電量飽滿的電池可以提供 M-1 機器連續 10~12 分鐘的運作， ․ 請注意: M-1 機器並不須要預熱時間，不同於其他煙霧機，在使用 M-1 時不須要事先預熱。...
  • Page 26 安裝放置注意事項 煙霧機可提供隨時攜帶或放置固定位置運作的兩種需求。 ․ 當機器安置並運作時，請注意勿朝向人們臉部噴射，並勿任意放置在易燃物品旁邊。 ․ 此機器可以裝置於各種角度，在重覆裝填煙霧油時，請牢固地旋緊油桶蓋。 ․ M1 機器可搭配兩種選購控制器 1. MCT-1 定時控制器: 此控制器是透過一條總長 8 公尺的電線與 M1 連接，內建設定的持續煙霧輸 出為 10 秒，而每次煙霧的輸出間距可透過控制器上的旋鈕來設定於 3 至 220 秒之間。 2. MCR-1 無線控制器組:將無線控制器組的訊號接收器安裝上 M1，可利用發射器來控制噴煙動作， 發射訊號的有效距離在空曠處最遠可達 50 公尺。 選配的假電池及電源變壓器組 您可以選購 M-1 假電池和電源變壓器組(品號 DCP-12) 電源變壓器組適用於交流 100~240V 的電源，可轉換為直流 12V 的電壓並透過假電池來供應 M-1 動 作所需的電力，雖然使用時的行動力不若使用電池般的不受到電源插座和電源線的空間限制，但可滿...
  • Page 27 當你察覺煙霧輸出量變少，或幫浦在運作卻無煙量產生，請移除電池，檢查液體容量並將電池再行 ․ 充電。當油桶裝滿且電池也充飽，再將電池插入機器，按下按鈕再試。 如果機器仍然無法運作，且無法判斷出問題所在，請勿再嘗試按壓按鈕，因為此動作會造成機器的 ․ 損壞，也請勿自行拆卸機殼，裡面並無放置任何維修零件。請送回 Antari 的代理商維修。 煙霧機在使用一段時間後，噴嘴附近會有一些灰色沉澱物質，是因為液體經過熱交換而產生的自然 ․ 現象，只要將它擦乾淨即可，如發現噴嘴附近有黑色濃稠的沉澱物時，請檢視所用的煙霧油，是否 為成分不良品，並請停止使用，以維護機器使用壽命。 在操作完後，機殼與機身會有一定的熱度，特別是在機器的前方。 ․ 機器不使用需收納之前請先清潔機器並確定將油桶清空，拆下控制器與電源線收好，整套機器與配 ․ 件請存放於乾燥陰涼處，每月固定溫機一次，可保護機器較不受潮。...
  • Page 28 C08M01004...
