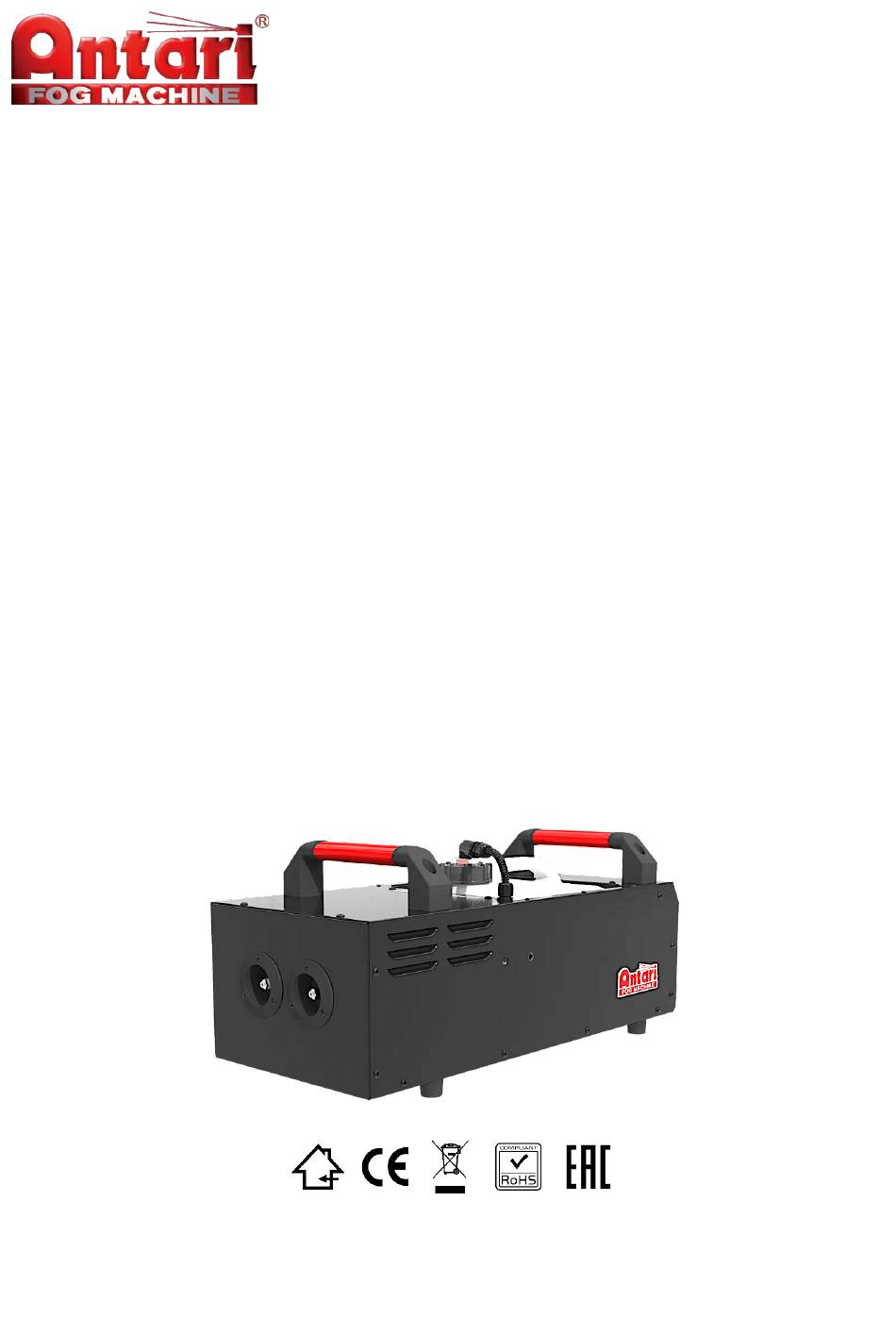

  • Page 1 M-12 Universal Voltage Fog Machine User Manual - English - 中文 © 2024 Antari Lighting and Effects Ltd.
  • Page 2: Table Of Contents

    Introduction ..............................1 Safety Information ............................1 Package Contents & Inspection ........................2 Machine Details ............................3 Technical Label Information ........................3 Fog Fluid ..............................3 Setting and Manual Operation ........................4 Control Settings ............................4 DMX Connection ............................6 10.
  • Page 3: Introduction

    The manual includes how to install and operate the machine under safe condition and explain all the labels printed on the machine. If you encounter any problem, contact your local Antari dealer for assistant immediately. 2. Safety Information...
  • Page 4: Package Contents & Inspection

    If the power cord is damaged, it must be replaced by Antari or its local dealers, otherwise the warranty will be void. Before operating the machine, please sure the fluid is filled in the fluid tank to avoid the pump in idling state which could lead to overeat or malfunction.
  • Page 5: Machine Details

    If fluid gets inside the machine, please contact your local Antari dealer for assistant. Only the fog fluid manufactured by Antari can be used, do not mix or dilute the fog fluid. Due to improper storage or using other fluid might clog the heater and cause malfunction.
  • Page 6: Setting And Manual Operation

    Note: The machine will automatically detect Wireless/W-DMX receiver and show the icon accordingly on the menu 8. Control Settings M-12 Universal Voltage Fog Machine can be operated in the following modes. The machine can only accept 1 type of signal at a time. Manual...
  • Page 7 8.2 Menu Options Description Main Menu Item Description W-DMX On / Off W-DMX Unpair On / Off Wireless Remote On / Off Wireless Pair On / Off Unpair On / Off Interval 1 – 360 sec Timer Duration 1 – 120 sec Output Level 1 –...
  • Page 8: Dmx Connection

    171-255 【Can’t Adjust Output Volume】 10. RDM Function M-12 Universal Voltage Fog Machines is RDM enabled, allowing control system to configure, monitor and manage. See below table for supported RDM categories and parameters. 10.1 RDM UID ESTA Manufacturer ID (16-bit)
  • Page 9: Easyswitch Wireless Remote (Optional)

    0x1010 11. EasySwitch Wireless Remote (Optional) EasySwitch Wireless Remote is an optional accessory for M-12 Universal Voltage Fog Machines, it included a W-2 wireless transmitter and an EasySwitch Wireless Receiver. If you already purchased the wireless model, it’s ready to use. If you purchase the EasySwitch Wireless Remote afterwards, please follow the instruction below. If you...
  • Page 10: Easyswitch W-Dmx Receiver (Optional)

    Step 3B. Press Unpair to unpair the W-2 Wireless transmitter; 12. EasySwitch W-DMX Receiver (Optional) EasySwitch W-DMX Receiver is an optional accessory for M-12 Universal Voltage Fog Machines, it included a EasySwitch W-DMX receiver. If you already purchased the W-DMX model, it’s ready to use.
  • Page 11 12.1 EasySwitch W-DMX Receiver 12.2 EasySwitch W-DMX Receiver Installation If you purchased the EasySwitch Wireless Remote afterwards, please follow the instructions below to install the receiver. If you encounter any problem, please contact your local Antari dealer for assistant. Graph 1 Graph 3 Graph 2 1.
  • Page 12: Service And Maintenance

    Step 1: Please power switch to the OFF position; Step 2: Wait 60 seconds; Step 3: Flip the switch back on. **If the breaker (switch) still jumps off after reset, please contact your local Antari dealer for assistance. Breaker Specification 14. Technical Specifications M-12 US Model: AC 100-120V, 50/60Hz 17.0A...
  • Page 13: Warranty Disclaimer

    Warranty Disclaimer We guarantee the merchandise manufactured by us to be free from defect in material and workmanship for a period of one year. Our obligation and liability under this warranty shall be restricted to repair or replacement at our factory or local authorized dealer.
  • Page 14: 安全注意事項

    中文使用說明書 1. 前言 在操作本機器之前,請務必仔細詳閱本說明書然後請將本說明書放置在機器使用者可隨時查閱之處存放。 此說明書包含如何安全的安裝及操作本機器以及說明所有在機器上的標示。如果您有任何操作上的問題, 請立即聯繫當地的 Antari 經銷商尋求協助。 2. 安全注意事項 危險 若不確實避免這些指示,可能導致嚴重人身傷害甚至死亡。 警告 若不確實遵循這些指示,可能導致嚴重人身傷害甚至死亡。 注意 若不確實注意這些指示,可能導致人身傷害甚至死亡,嚴重程度視情況而定。 危險 請務必使用正確電壓。如果使用錯誤電壓,可能會遭受危險的電擊燒傷或更嚴重的後果。 請務必將機器連結到有保護的電路,並確保有正確的接地,以避免觸電的危險。關於接地方式請參考 第 23 頁附錄 I。 請勿在捆綁電源線的情況下使用,可能會發熱導致火災。 操作機器時請 勿 將 機 器 對 著 人 體 、動物或火 焰使用。 警告 機器的噴嘴非常燙。當機器工作時,請遠離噴嘴 1 公尺以上。 請於堅固、平坦、穩定且通風良好的表面上使用機器。請勿遮蓋機器散熱部份,機器周邊至少應保留...
  • Page 15: 包裝內容與檢查

    請勿在電壓不穩定的地區使用本機器。 如果機器出現異常聲音或有任何不正常現象時,請立即停止工作,將電源關閉及拔下機器電源線,並 請聯繫當地的 Antari 經銷商尋求協助。 請勿觸碰機器內部運轉零件。 只能使用原廠建議或販售之配件。 請確認機器不在使用的狀態下電源已關。如果長時間不使用機器,請拔掉電源線。 關閉機器時,將控制開關轉到關閉的位置,然後再將插頭從插座拔除。 拔除電源線時,請抓住插頭不是電線。 在保養及清潔前,請把電源線從插座拔除。 在電線或插座有損毀、機器故障或有掉落或損壞的情形發生時,請勿操作機器。請將機器送回最近的 維修站,做檢查、維修及電源或機械的調整。 為確保機器的使用壽命,請使用 Antari 原廠製造之煙霧水,勿使用其它非 Antari 原廠製造煙霧水或添 加劑,否則可能會導致電熱管阻塞和故障。 在使用本機之前,請詳細閱讀機器上的警語標示,說明如下: 上蓋貼紙 3. 包裝內容與檢查 在收到機器後,請立即小心地打開包裝紙箱,檢查所有內容,確認您所購買的機型及配件。如果有任何部 件因運輸過程出現損壞或缺少,請立即連絡經銷商,並以原包裝退回檢查。 3.1 包裝內容 1 x M-12 全電壓煙霧機 1 x 10 公升油桶 1 x Neutrik powerCON 電源線...
  • Page 16: 機器訊息

    09. 無線 / 無線 DMX(選配) 05. 安全吊環 10. XLR 3-Pin / 5-Pin 連接頭(DMX) 5. 技術標籤資訊 使用本機器前,請詳閱技術標籤上的訊息 1. 機器型號 5. 斷路器/保險絲 2. 工作電壓 6. 說明書 QR CODE 3. 頻率 7. 機器流水序號 4. 瓦特數 6. 煙霧水 將液體加入機器之前,請務必先拔除電源線。請勿添加易燃液體。如果發現液體 危險 流入機器內部,請洽 Antari 原廠或其經銷商尋求協助。 僅能使用 Antari 原廠製造之煙霧水,不可混用或稀釋。若因保存不當而變質或使用非原廠煙霧水,將 可能造成電熱管堵塞而導致機器故障。 本機器是使用專屬的煙霧水做測試與校正來取得最佳的效能。...
  • Page 17: 設定與手動操作說明

    如需更換另一種液體,請在使用前,先將油桶中的液體清空,以避免混合。 僅能使用 Antari 原廠製造之香精,並依照原廠建議比例添加(原廠建議比例為 1:1000),如果使用非原 廠的香精或比例添加有誤,將可能造成電熱管阻塞而導致機器故障。 如果使用非原廠製造之煙霧水或香精而導致煙霧機損壞將不在保固範圍內。 7. 設定與手動操作說明 警告 機台掉落可能會造成嚴重傷害,請確保本機台安裝牢固且不會掉落。 步驟 1. 將機器平放在堅固、平坦、穩定且通風良好的表面上,機器周圍至少應保留 1 公尺的空間並確 認附近沒有易燃性物質或可揮發性氣體; 步驟 2. 使用 ANTARI 原廠專用煙霧水注入機器所附的油桶,並注意不要折到油管; 步驟 3. 將機器連接電源,連接之前,確認機器背後技術標籤上所標示要求功率,是否與電源插座相符; 步驟 4. 啟動機器電源後,使機器開始加熱。機器加熱到可工作溫度大約需要 13 分鐘。當螢幕左上方顯 示 100%,表示機器已經準備好可進行操作; 步驟 5. 機器相關操作方式,請參照”8.控制設定”; 步驟 6. 需關閉本機時,請確認機器已停止運轉,再將電源開關關閉即可,長時間不使用時請移除電源 線。 備註: 機器會自動偵測無線或無線 DMX 功能,會根據安裝的接收器在螢幕上顯示。...
  • Page 18 8.2 選單說明 主選單 選項 設定值 開啟 / 關閉 W-DMX 無線 DMX 開啟 / 關閉 解除配對 開啟 / 關閉 無線控制器 開啟 / 關閉 無線 配對 開啟 / 關閉 解除配對 1 – 360 秒 間隔時間 1 – 120 秒 定時控制 啓動時間 1 – 100% 定時輸出量...
  • Page 19: Dmx 說明

    雙油泵 單油泵 86-170 輸出模式 【左/右切換單側輸出】 連續輸出 171-255 【無法調控輸出量】 10. RDM 功能 M-12 全電壓煙霧機配有 RDM 功能,讓使用者可以經由 DMX 網路使用 RDM 功能進行機台的設定、監 控、管理。請參考下表相關 RDM 支援參數; 10.1 RDM UID ESTA Manufacturer ID Device ID (32-bit) (16-bit) RDM UID Fixed Fixed Range: 0x0000 ~ 0xFFDC...
  • Page 20: Easyswitch 無線控制器(選配)

    DMX512 Setup SLOT_INFO 0x0120 SLOT_DESCRIPTION 0x0121 DEFAULT_SLOT_VALUE 0x0122 SENSOR_DEFINITION 0x0200 Sensors SENSOR_VALUE 0x0201 DEVICE_HOURS 0x0400 Control IDENTIFY_DEVICE 0x1000 POWER_STATE 0x1010 11. EasySwitch 無線控制器 ( 選配 ) EasySwitch 無線控制器是 M-12 全電壓煙霧機的選購配件,包含一個 W-2 無線發射器及 EasySwitch 無線接 收器。若您採購的版本已含無線功能,即已安裝至機器上,可直接使用。若是後續採購 EasySwitch 無線控 制器,請按照下方說明進行安裝與配對。如果遇到任何困難與問題,請與當地的 Antari 經銷商尋求協助。...
  • Page 21: Easyswitch 無線 Dmx 接收器(選配)

    11.3 配對 & 取消配對 每個接收器可以配對最多 5 個控制器,請參考下面步驟配對和取消配對控制器。 步驟 1 : 按下無線圖案進入選單; 步驟 2:按下無線遙控,開啟無線功能; 步驟 3A : 按下配對,進行配對; 步驟 3B : 按下解除配對,進行解除配對 12. EasySwitch 無線 DMX 接收器 ( 選配 ) EasySwitch 無線 DMX 接收器是 M-12 全電壓煙霧機的選購配件,包含一個無線 DMX 接收器。若您採購的 機型包含此功能,即已安裝至機器上,可直接使用。若是後續採購,請按照下方說明進行安裝與配對。如果 遇到任何困難與問題,請與當地的 Antari 經銷商尋求協助。...
  • Page 22 12.1 無線 DMX 接收器 12.2 無線 DMX 接收器安裝說明 如果是後續採購 EasySwitch 無線 DMX 接收器,請按照下方說明進行安裝與配對。如果遇到任何困難與問 題,請與當地的 Antari 經銷商尋求協助。 圖 1 圖 3 圖 2 4. 請看圖一,取下蓋子; 5. 請看圖二,取下後,你會看到一條白色的線,請拉出來接在 EasySwitch 無線 DMX 接收器上; 6. 請看圖三,將接收器鎖回去原本的地方,然後按照 12.3 的步驟開始配對。 12.3 配對 & 取消配對 請參考下面步驟鏈接無線 DMX 訊號;...
  • Page 23: 維護和保養

    機器上過多的灰塵、液體殘餘累積的髒污會降低機器工作性能,導致散熱不良。 13.1 重置斷路器 ( 二合一電源開關 ) 此二合一開關結合電源和斷路器功能。請依照以下步驟重置 斷路器; 步驟 1: 請將電源開關切到 OFF 的位置 步驟 2: 等待 60 秒 步驟 3: 重新開啟電源開關 **若重置斷路器後,依然跳掉的話,請與當地 Antari 經銷商 聯繫,尋求協助。 斷路器規格 14. 技術規格 M-12 美規: AC 100-120V, 50/60Hz 17.0A 電壓 歐規: AC 220-240V, 50/60Hz 8.5A 2000 瓦...
  • Page 24: 保固聲明

    15. 保固聲明 本公司保證我們的商品在一年內沒有材料和製作缺陷。我們在本保證下的義務和責任僅限於在原廠或當地 授權經銷商進行的維修或更換。我們對不當使用或用於非專門設計目的以外之用途不承擔任何責任。本保 固不適用於以任何方式在原廠或當地授權經銷商外修理、改動或組裝的任何商品,以便我們判斷影響其性 能,沒有受到誤用、疏忽或事故的影響,也沒有違反我們的任何商品操作印刷說明。本公司對於從我們這 邊購買的商品不會允許也不對於使用、銷售或修理任何產品有關的任何類型的任何損失或損害承擔責任。 16. 機器尺寸圖...
  • Page 25: Appendix I - Grounding Instruction

    Appendix I – Grounding Instruction This appliance must be grounded. In the event of malfunction or breakdown, grounding provides a path of least resistance for electric current to reduce the risk of electric shock. This appliance is equipped with a cord having an equipment-grounding conductor and a grounding plug.
  • Page 28 C08M12000...
