5.2. MESURE DE TENSION CA
• La tension d
excédant les limites indiquées dans ce manuel. Le dépassement des limites
de tension pourrait entraîner des chocs électriques pour l'utilisateur et
endommager l
• Lors de la mesure de tension Phase-Terre en aval d'un dispositif à
courant résiduel (RCD) afin d'éviter l'intervention de la même,
connectez le câble pendant au moins 5 secondes entre Phase-Neutre,
puis basculer immédiatement entre Phase-Terre

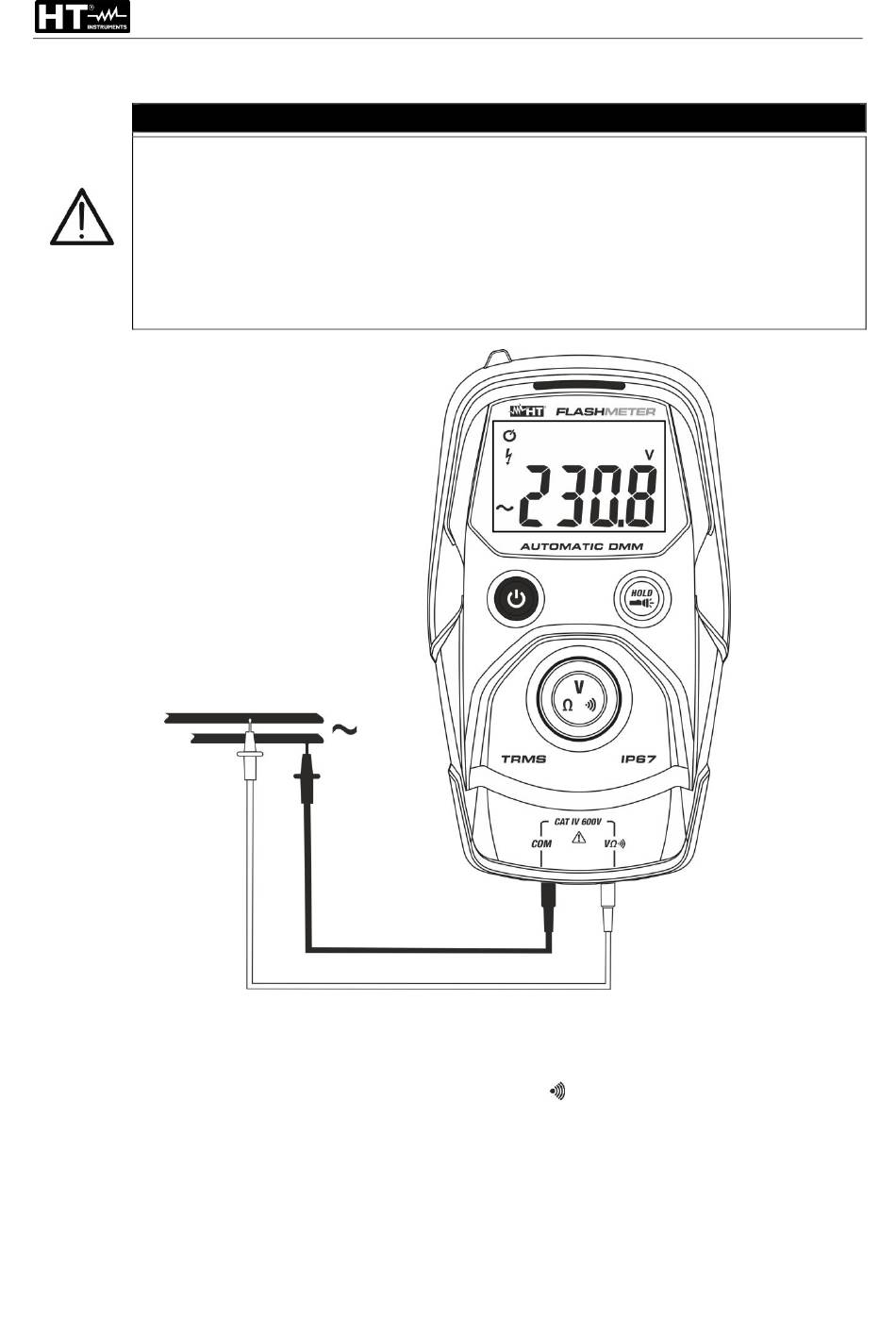

Fig. 4: Utilisation de l'instrument pour la mesure de la Tension CA
instrument en appuyant sur la touche ON/OFF Le mode de mesure Ω est
1. Allumer l '
automatiquement sélectionné et l'indication
2. Insérer le câble rouge dans la borne d'entrée V/Ω/
d'entrée COM
3. Positionner les embouts sur les points désirés du circuit sous test (voir Fig. 4).
L'instrument commute automatiquement dans la mesure de tension CA pour valeu >
environ 1.5V. La valeur de tension est visualisée à l
4. Le message "O.L." indique que la valeur de tension CA dépasse la valeur maximale
mesurable
5. Pour l'utilisation de la fonction AutoHOLD et le capteur NCV, voir les § 4.3.2 et § 4.3.4
ATTENTION
'
entrée maximale Ca est de 600V. Ne pas mesurer de tensions
' instrument
