FlySky FS-R11P Quick Start Manual

产品介绍 Introduction
FS-R11P 是一款采用 ANT 通信协议，提供 11 通道的双
向接收机， 外置单天线， 输出 PWM、 PPM、 i-BUS 或 S.BUS
信号，设计小巧紧凑，可适配多种模型车和模型船使用。

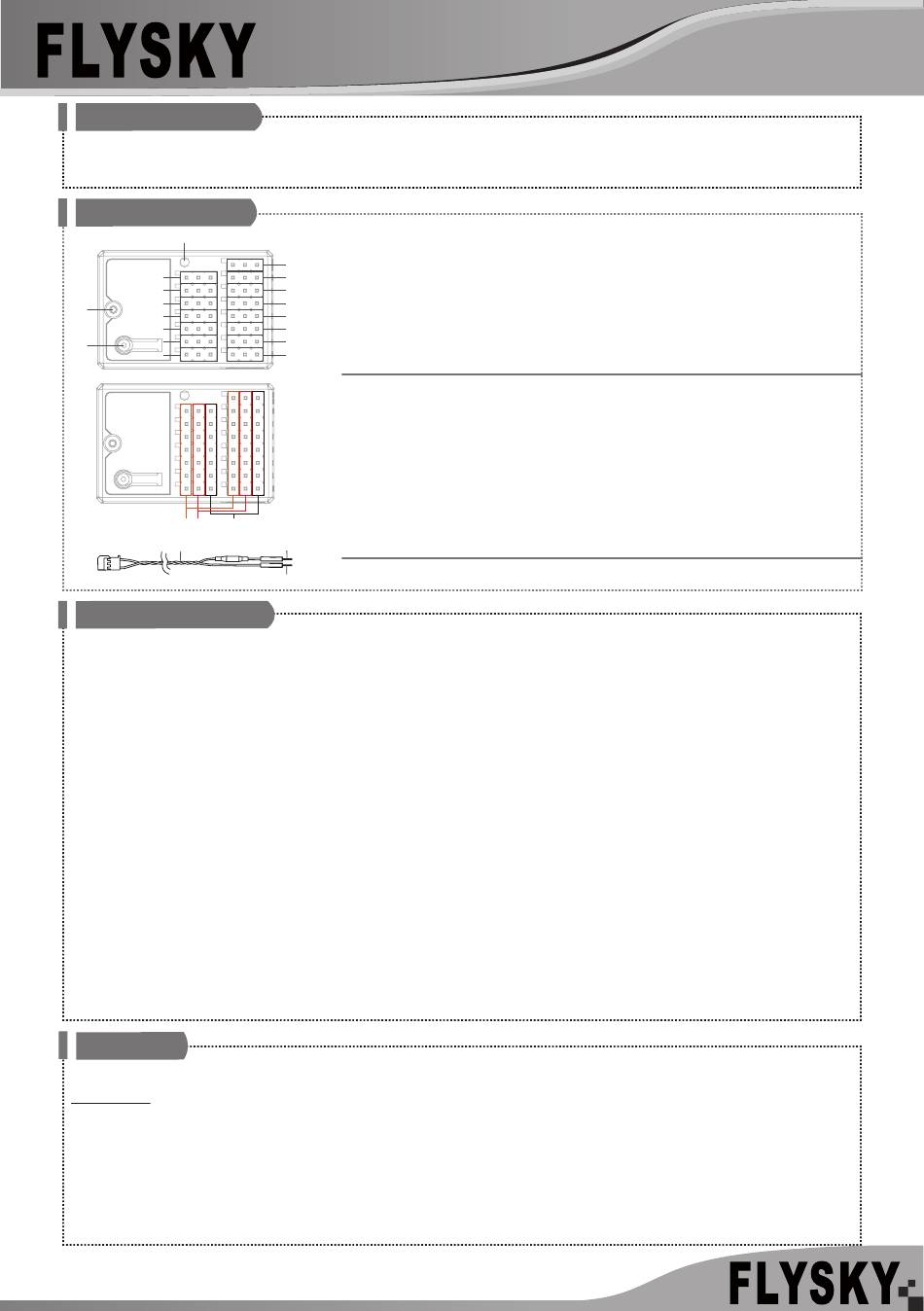

接收机概览 Overview
[16]
[15]
[14]
[13]
[17]
[12]
[11]
[10]
[18]
[9]
[19][20] [21]
[22]
产品规格 Specifications
• 产品型号：FS-R11P
• 适配发射机：FS-G11P（支持 ANT 协议的发射机 )
• 适配模型：车、船
• PWM 通道数：11
• 无线频率：2.4GHz ISM
• 发射功率：<20dBm
• 天线类型：外置单天线（同轴）
• 遥控距离： ≥ 300 米 ( 空旷无干扰地面距离 )
• 无线标准：ANT（蚂蚁版自动跳频数字系统）
• 通道分辨率：4096 级
• 数据输出：PWM/PPM/i-BUS/S.BUS
• 输入电源：3.5 ~ 9V/DC
• 工作电流：66mA/5V
• 在线更新：支持
• 温度范围：-10℃ ~ +60℃
• 湿度范围：20% ~ 95％
• 防水等级：PPX4
• 外形尺寸：37.0mm*25mm*13.3mm
• 机身重量：10g
• 认证：CE，FCC ID: 2A2UNR11P00
对码 Binding
本款接收机支持双向对码和单向对码 ( 发射机端设置）, 双向对码完成后发射机将显示接收机回传的信息。
双向对码步骤：
1. 发射机选择双向通信，然后进入对码状态；
2. 本接收机支持三种方式进入对码状态：按键对码、对码线对码和通电后按键对码
• 按键对码：按住接收机对码按键同时上电，接收机 LED 灯快闪表示进入对码状态，松开对码键；
• 对码线对码：BIND 接口连接对码线后上电，接收机 LED 灯快闪，进入对码状态。注意对码成功后需取下对码线；
• 通电后按键对码：接收机上电后未与发射机通信过，长按对码键 3 秒，接收机指示灯快闪表示进入对码状态，松开对码键。
3. 接收机 LED 灯常亮，即对码成功。发射机对码成功后自动退出对码状态，对码完成；
4. 检查发射机、接收机是否正常工作。如需重新对码，请重复以上步骤。
Http://www.flysky-cn.com
Copyright ©2022 Flysky Technology Co., Ltd.
FS-R11P
FS-R11P based on ANT protocol is a receiver which provides 11-channel and
bidirectional transmission, feturing external single antenna and PWM, PPM,
i-BUS or S.BUS signal output, and a compact design. It can adapted to a
variety of model cars or boats.
[1] CH1/P
[2] CH2
[3] CH3
[8]
[7]
[4] CH4
[6]
[5] CH5
[5]
[6] CH6
[4]
[3]
[7] 对码接口
[2]
[8] VCC/BVD( 供电接口 / 电池电压检测 )
[1]
[1] CH1/P (PWM/PPM)
[2] CH2
[3] CH3
[4] CH4
[5] CH5
[6] CH6
[7] BIND Interface
[8] VCC/BVD(Power Supply
/Battery Voltage detection
Interface)
[23]
注：BVD 电压检测范围： 0~70V / Note: BVD voltage detection range is from 0 to 70V.
[24]
• Product Name: FS-R11P
• Adaptive Transmittes: FS-G11P( Adapts transmitters with ANT protocol)
• Adaptive Models: Cars or boats
• PWM Channels: 11
• RF: 2.4GHz ISM
• Maximum Power: <20dBm (e.i.r.p.) （EU）
• Antenna: External single antenna
• Distance: ≥ 300m (Ground distance without interference)
• 2.4G Protocol: ANT
• Resolution: 4096
• Data Output: PWM/PPM/i-BUS/S.BUS
• Input Power: 3.5 ~ 9V/DC
• Working Current: 66mA/5V
• Online Update: Yes
• Temperature Range: -10℃ ~ +60℃
• Humidity Limit: 20% ~ 95%
• WaterProof: PPX4
• Dimensions: 37.0mm*25mm*13.3mm
• Weight: 10g
• Certifications: CE, FCC ID: 2A2UNR11P00
接收机 Receiver
[9] CH7
[10] CH8
[11] CH9
[12] CH10
[13] CH11
[14] 传感器接口
[15] SERVO
[16] LED
[9] CH7 [17] Antenna
[10] CH8 [18] BIND Button
[11] CH9 [19] Signal Pin
[12] CH10 [20] + (Power Anode)
[13] CH11 [21] - (Power Cathode)
[14] SENS Interface [22] BVD Harness
[15] SERVO [23] Connect to Battery Anode
[16] LED [24] Connect to Battery Cathode
[17] 天线
[18] 对码按键
[19] 信号端
[20] 电源正极
[21] 电源负极
[22] BVD 功能配件
[23] 接电池正极
[24] 接电池负极
