FlySky FS-SR12 User Manual

产品介绍 Introduction
FS-SR12 是一款采用 ANT 协议支持 12 个 PWM 通道信号
输出的接收机。具有双天线，支持双向传输和回传功能、
支持 BVD 功能、设计小巧、可适配多种模型使用。

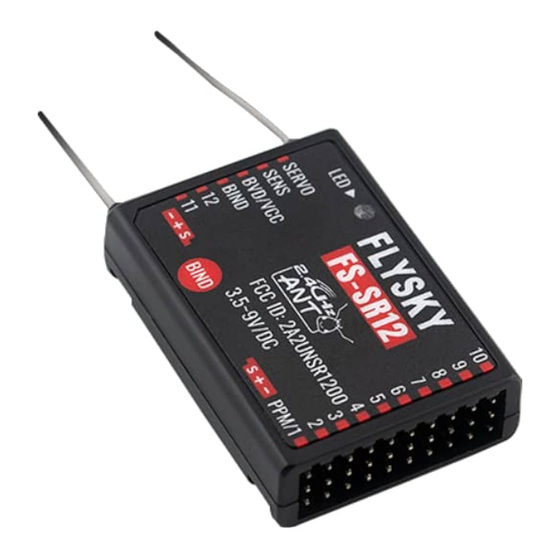

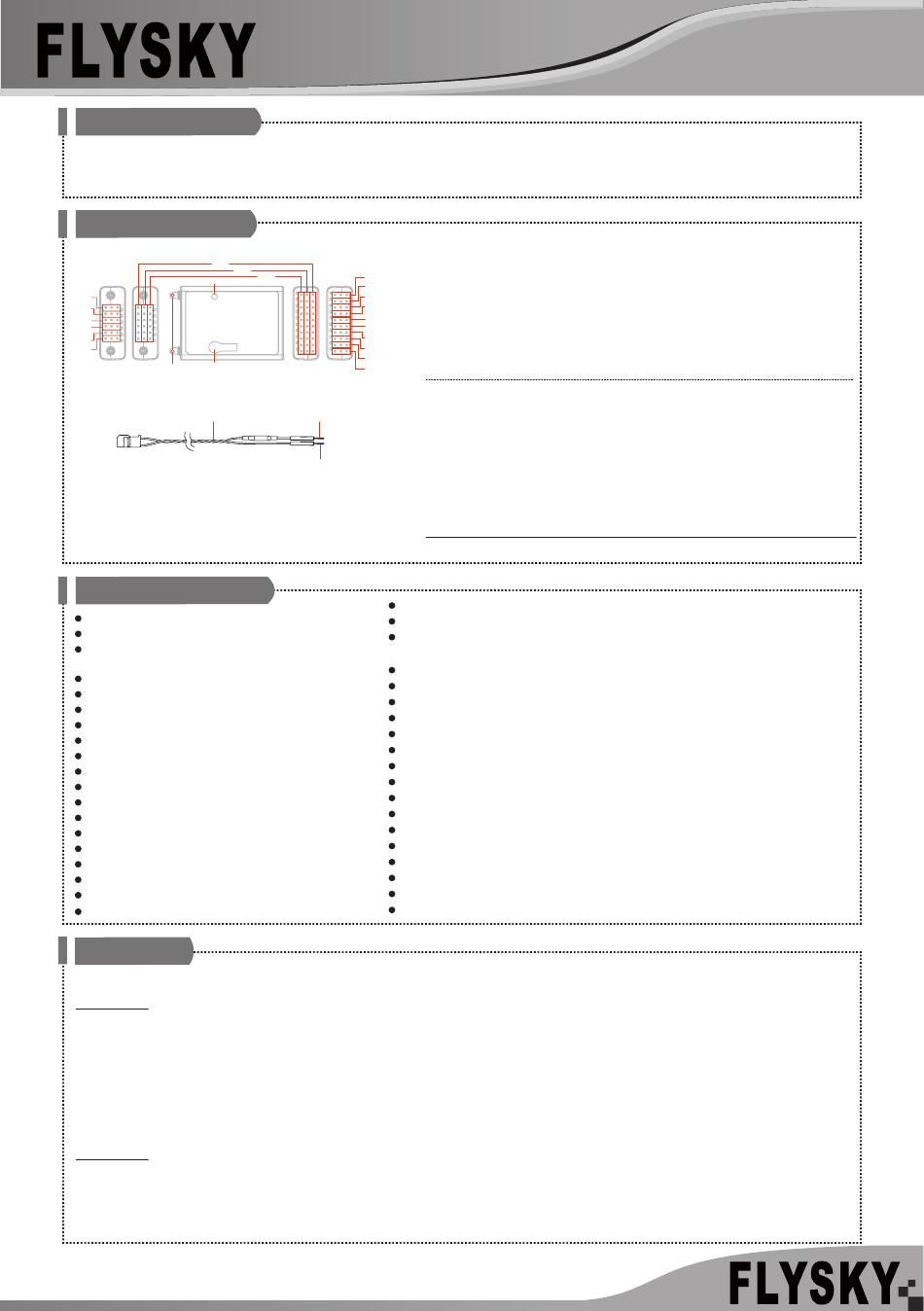

接收机概览 Overview
[17]
[18]
[20]
[16]
[15]
[14]
[13]
[12]
[11]
[21] [22]
[23]
产品规格 Specifications
产品型号：FS-SR12
适配发射机：ANT 协议发射机（如 FS-ST8）
适合机种：固定翼、直升机、滑翔机、三角翼、多轴、
穿越机、工程车、船模、机器人或车模
PWM 通道数：12
无线频率：2.4GHz ISM
发射功率：小于 20dBm
无线标准：ANT
通道分辨率：4096 级
天线类型：双天线
遥控距离：> 1500 米 ( 空旷无干扰空中距离 )
输入电源：3.5~9V/DC
工作电流：70mA/5V
输出数据：PWM/PPM/i-BUS/S.BUS
在线更新：支持
温度范围：-10℃ ～ +60℃
湿度范围：20% ～ 95％
外形尺寸：44.8*32*11.3mm
机身重量：13g
认证：CE，FCC ID: 2A2UNSR1200
对码 Binding
本款接收机支持双向对码和单向对码 , 双向对码完成后发射机将显示接收机回传的信息。
双向对码步骤：
1. 发射机端选择双向通信后，使发射机进入对码状态；
2. 本接收机支持三种方式进入对码状态：按键对码、对码线对码和通电后按键对码
• 按键对码：按下接收机对码按键且同时上电，接收机 LED 灯快闪表示进入对码状态，松开对码键；
• 对码线对码：BIND 接口连接对码线后上电，接收机 LED 灯快闪表示进入对码状态。注意对码成功后需取下对码线；
• 通电后按键对码：接收机上电后未与发射机通信过，长按对码键 3 秒，接收机指示灯快闪表示进入对码状态，松开对码键。
3. 接收机 LED 灯常亮，即对码成功（发射机对码成功后自动退出对码状态）；
4. 检查发射机、接收机是否正常工作。如需重新对码，请重复以上步骤。
单向对码步骤：
1. 发射机端选择单向通信后，使发射机进入对码状态；
2. 使接收机进入对码状态（进入对码状态的方式请参考双向对码时描述）；
3. 接收机 LED 灯变为慢闪后将发射机退出对码状态，此时接收机 LED 灯常亮，表示对码成功；
4. 检查发射机、接收机是否正常工作。如需重新对码，请重复以上步骤。
Http://www.flysky-cn.com
Copyright ©2022 Flysky Technology co., ltd
FS-SR12
FS-SR12 is a receiver in compliance with the ANT protocol, supporting the
output of 12 PWM channels signals. It has two antennas, supporting two-way
transmission, transfer-back function and BVD function, featuring the compact
design, adaption to a variety of models.
[1] CH1 通道接口 /PPM
[2] CH2 通道接口
[3] CH3 通道接口
[19]
[10 [4] CH4 通道接口
[9]
[5] CH5 通道接口
[8]
[7]
[6] CH6 通道接口
[6]
[7] CH7 通道接口
[5]
[4]
[8] CH8 通道接口
[3]
[9] CH9 通道接口
[2]
[1]
[1] CH1/PPM
[2] CH2
[24]
[3] CH3
[4] CH4
[5] CH5
[25]
[6] CH6
[7] CH7
[8] CH8
[9] CH9
BVD 电压检测范围： 0~70V/BVD voltage detection range: 0~70V
Product Name: FS-SR12
Compatible Transmitters: Adapts transmitters with ANT protocol, such as FS-ST8
Compatible Models: Fixed-wing aircraft, helicopters, gliders, delta-wing airplanes,
multicopters, engineering vehicles, boats, robots or cars.
PWM Channels: 12
RF: 2.4GHz ISM
Maximum Power: < 20dBm (e.i.r.p.) （EU）
2.4G Protocol: ANT
Resolution: 4096
Antenna: Two antennas
Distance: > 1500m (Air distance without interference)
Input Power: 3.5~9V/DC
Working Current: 70mA/5V
Data Output: PWM/PPM/i-BUS/S.BUS
Online Update: Yes
Temperature Range: -10℃ ~ +60℃
Humidity Range: 20% ~ 95%
Dimensions: 44.8*32*11.3mm
Weight: 13g
Certifications: CE, FCC ID:
接收机 Receiver
[10]CH10 通道接口
[11] CH11 通道接口
[12] CH12 通道接口
[13] BIND/VCC 接口
[14] BVD/VCC 接口
[15] SENS 接口
[16] SERVO/S.BUS 接口
[17] - ( 电源负极）
[18] +( 电源正极 )
[10] CH10 [19] Signal pin
[11] CH11 [20] LED
[12] CH12 [21] Antennas
[13] BIND/VCC interface [22] BIND button
[14] BVD/VCC interface [23] BVD harness
[15] SENS interface [24] To connect battery anode
[16] SERVO/S.BUS interface [25] To connect battery cathode
[17] - (Power cathode)
[18] + (Power anode)
2A2UNSR1200
[19] S( 信号端）
[20] LED 灯
[21] 天线
[22] 对码按键
[23] BVD 功能配件
[24] 接电池正极
[25] 接电池负极
