FlySky FS-R4M Quick Start Manual

产品介绍 Introduction
FS-R4M 是一款采用 ANT 协议的 4 通道迷你接收机。
外置单天线，双向传输，体积小巧，适配蚊车。

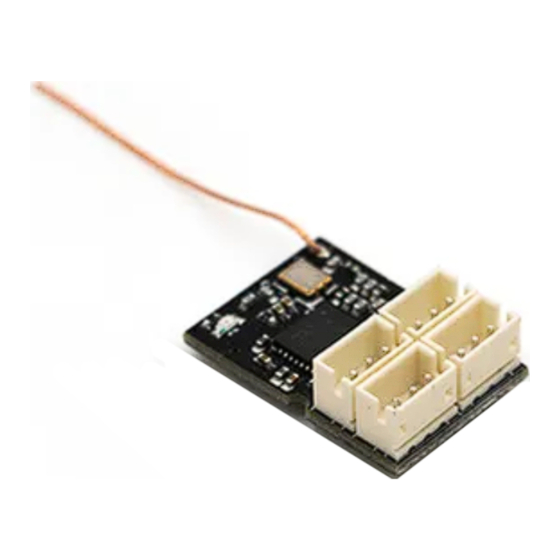

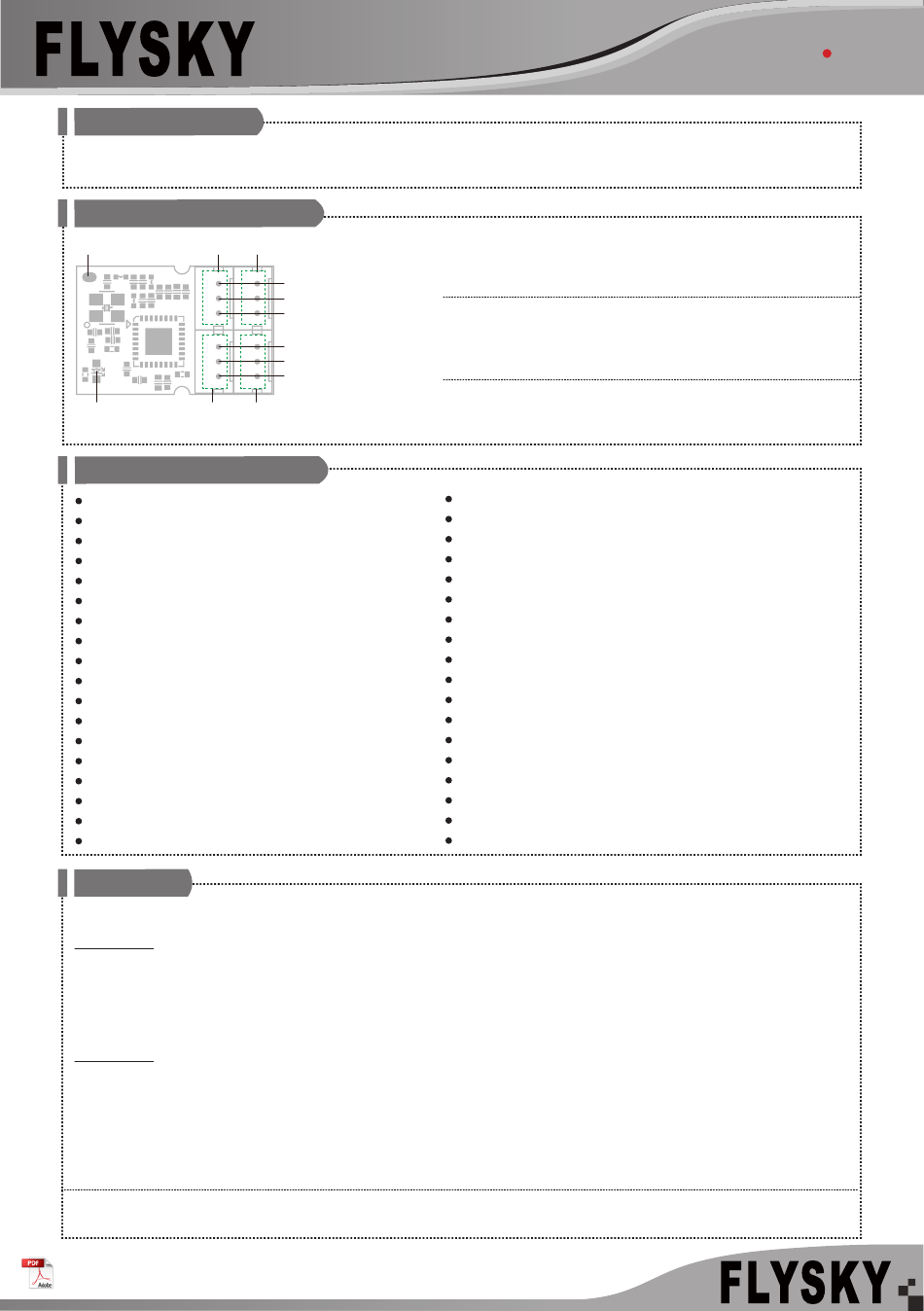

接收机概览 Receiver overview
[5] [4]
[6] [1]
产品规格 Product specifications
产品型号：FS-R4M
适配发射机：ANT 协议发射机 ( 如 FS-G7P)
适配模型：蚊车
通道个数：4
无线频率：2.4GHz ISM
发射功率：< 10dBm
天线类型：单天线
遥控距离：>50m( 地面）
无线标准：ANT（蚂蚁版自动跳频数字系统）
通道分辨率：1024 级
数据输出：PWM
输入电源：3.5 ～ 9V/DC
在线更新：支持
温度范围：-10℃ ～ +60℃
湿度范围：20% ～ 95％
外形尺寸：20.0*13.0*7.2mm
机身重量：3g
安规认证：CE，FCC ID: 2A2UNR4M00
对码 Binding
本款接收机上电即自动进入对码状态，支持双向对码和单向对码 , 双向对码完成后发射机将显示接收机回传的信息。
双向对码步骤：
1. 发射机选择双向通信，然后进入对码状态；
2. 接收机上电等待两秒没有连接将自动进入对码状态（LED 灯快闪）；
3. 接收机 LED 灯常亮，即对码成功。发射机对码成功后自动退出对码状态，对码完成；
4. 检查发射机、接收机是否正常工作。如需重新对码，请重复以上步骤。
单向对码步骤：
1. 发射机选择单向通信，然后进入对码状态；
2. 接收机上电等待两秒没有连接将自动进入对码状态（LED 灯快闪）；
3. 接收机 LED 灯慢闪，即对码成功。发射机则需手动将其退出对码状态，接收机 LED 灯常亮，对码完成；
4. 检查发射机、接收机是否正常工作。如需重新对码，请重复以上步骤。
注：对码时请先将发射机进入对码状态，再将接收机进入对码状态，若十秒内对码没有完成，接收机 LED 指示灯进入慢闪状态。
The receiver will automatically enter the bind mode when it is powered on. It supports two-way binding and one-way binding. The
transmitter will display the information returned from the receiver after the two-way binding is completed.
http://www.flysky-cn.com
Copyright ©2021 Flysky Technology co., ltd
FS-R4M
[3]
[9]
[8]
[7]
[9]
[8]
[7]
[2]
FS-R4M based on ANT protocol is a 4-channel mini receiver with single
external antenna, bidirectional transmission and micro size. It adapts
micro/mini cars.
[4] CH4 通道接口
[1] CH1 通道接口
[5] 天线
[2] CH2 通道接口
[6] LED 指示灯
[3] CH3 通道接口
[1] CH1 [4] CH4
[2] CH2 [5] Antenna
[3] CH3 [6] LED
备注 /Note
接口规格：ZH1.5mm-3P/Interface specification: ZH1.5mm-3P
Product Model: FS-R4M
Adaptive transmitters: Transmitters with ANT protocol, such as FS-G7P
Adaptive Models: Mini/micro cars
Numbers of Channels: 4
RF: 2.4GHz ISM
Maximum Power: < 10dBm(e.i.r.p.) （EU）
Antenna: Single Antenna
Distance: >50m(ground)
2.4G Protocol: ANT
Resolution: 1024
Data Output: PWM
Input Voltage Range: 3.5-9V/DC
Online Update: Yes
Temperature Range: -10℃ ～ +60℃
Humidity Limit: 20% ～ 95%
Dimensions: 20.0*13.0*7.2mm
Weight: 3g
Certification: CE, FCC ID: 2A2UNR4M00
接收机 Receiver
[7] 信号端
[8] 电源正级
[9] 电源负极
[7] Signal pin
[8] Power anode
[9] Power cathode
