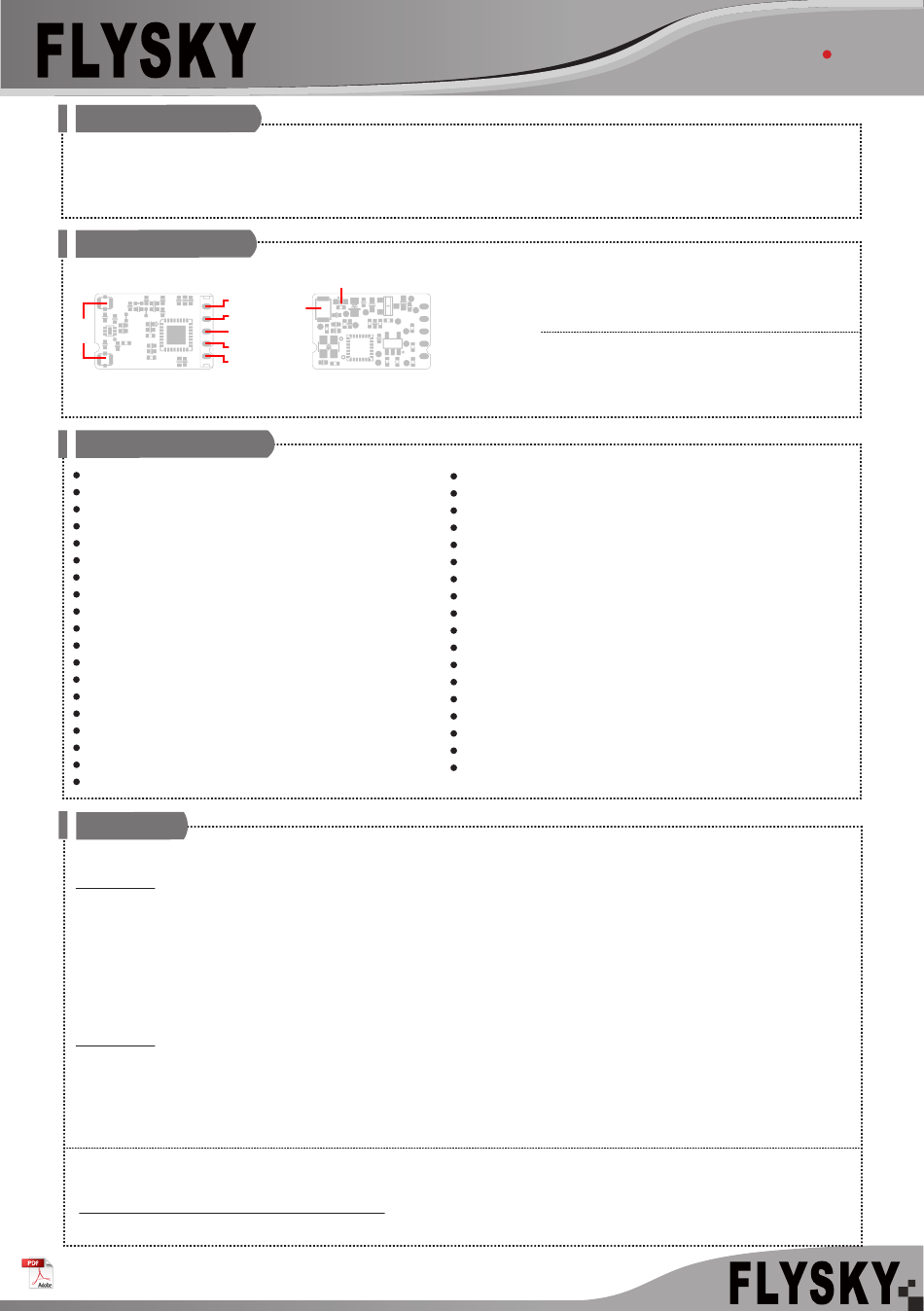

FlySky FS-SRM User Manual

产品介绍 Introduction
FS-SRM 是一款针对穿越机配备的新款接收机，采用
ANT 协议，外置双天线双向输出，可输出 PWM 或
PPM/i-BUS/S.BUS 信号，设计小巧，易于安装，可
适配穿越机使用。

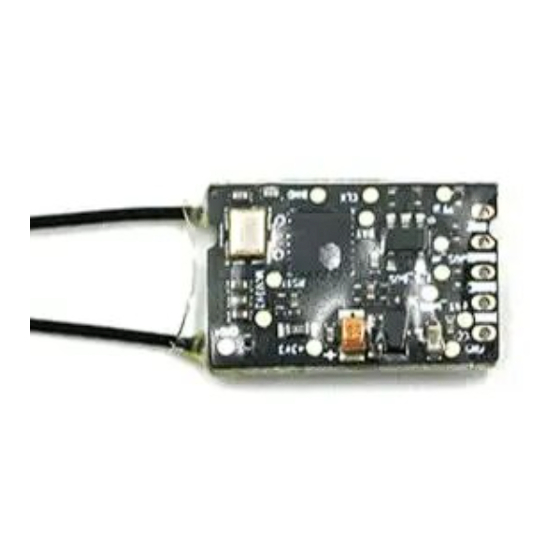

接收机概览 Overview
[1]
[2]
[3]
[6]
[4]
[5]
产品规格 Specifications
产品型号：FS-SRM
适配遥控器：ANT 协议发射机（如 FS-ST8）
适配模型：穿越机
通道个数：1
无线频率：2.4GHz ISM
发射功率：小于 20dBm
无线标准：ANT
通道分辨率：1024 级
天线类型：双天线
遥控距离：>380 米
输入电源：3.5V ~ 9V/DC
数据输出：PWM/PPM/i-BUS/S.BUS
在线更新：支持
工作电流： 70mA 左右 /5V
温度范围：-10℃ ～ +60℃
湿度范围：20% ～ 95％
外形尺寸：19*12.1*3mm
机身重量：1.1g
认证：CE，FCC ID: 2A2UNSRM00
对码 Binding
本款接收机支持双向对码和单向对码 , 双向对码完成后发射机将显示接收机回传的信息。
双向对码步骤：
1. 发射机选择双向通信，然后进入对码状态；
2. 本接收机支持两种方式进入对码状态：按键对码和通电后按键对码；
• 按键对码：按住接收机对码按键同时上电，接收机 LED 灯快闪表示进入对码状态，松开对码键；
• 通电后按键对码：接收机上电后未与发射机通信过，长按对码键 3 秒，接收机指示灯快闪表示进入对码状态，松开对码键。
3. 接收机 LED 灯常亮，即对码成功。发射机对码成功后自动退出对码状态，对码完成；
4. 检查发射机、接收机是否正常工作。如需重新对码，请重复以上步骤。
单向对码步骤：
1. 发射机选择单向通信，然后进入对码状态；
2. 接收机进入对码状态（进入对码状态的方式请参考双向对码时描述）；
3. 接收机 LED 灯慢闪，即对码成功。发射机则需手动将其退出对码状态，接收机 LED 灯常亮，对码完成；
4. 检查发射机、接收机是否正常工作。如需重新对码，请重复以上步骤。
The receiver supports two -way binding and one-way binding. The transmitter will display the information returned from the
receiver after the two-way binding is completed.
Follow the steps below to bind in two-way binding:
1. Select [2 WAY] for RF standard of the transmitter, then put the transmitter into bind mode.
http://www.flysky-cn.com
Copyright ©2021 Flysky Technology co., ltd
FS-SRM
FS-SRM based on ANT protocol is a new receiver with two external
antennas and bidirectional transmission. It outputs PWM or PPM/
i-BUS/S.BUS signal and has a compact design. The design of the
receiver is easily to install, and it adapts multicopters.
[8]
[7]
[1] GND：连接地线
[2] VCC：电源电压为 3.5~9V
[3] i-BUS 接口
[4] SENS 接口
[1] GND
[2] VCC
[3] i-BUS interface
[4] SENS interface
Product Name: FS-SRM
Adaptive transmitters: Transmitter with ANT protocol, such as FS-ST8
Adaptive Models: Multicopters
Numbers of Channels: 1
RF: 2.4GHz ISM
Maximum Power: < 20dBm (e.i.r.p.) （EU）
2.4G Protocol: ANT
Resolution: 1024
Antenna: Two antennas
Distance: >380m
Input Power: 3.5V ~ 9V/DC
Data Output: PWM/PPM/i-BUS/S.BUS
Online Update: Yes
Operating Current: About 70mA/5V
Temperature Range: -10℃ ~ +60℃
Humidity Limit: 20% ~ 95%
Dimensions: 19*12.1*3mm
Weight: 1.1g
Certifications: CE, FCC ID: 2A2UNSRM00
接收机 Receiver
[5] PPM/PWM
[6] 天线
[7] 对码键
[8] LED
[5] PPM/PWM
[6] Antenna
[7] BIND button
[8] LED
