FlySky FS-SR8C Quick Start Manual

产品介绍 Introduction
FS-SR8C 是一款采用 ANT 协议支持 8 个 PWM 通道信号输出
的微型接收机。它具有扣式双天线，支持双向传输和回传功
能，设计小巧，可适配多种模型使用。本款接收机还提供了
DIY 配件，以满足不同的需求。

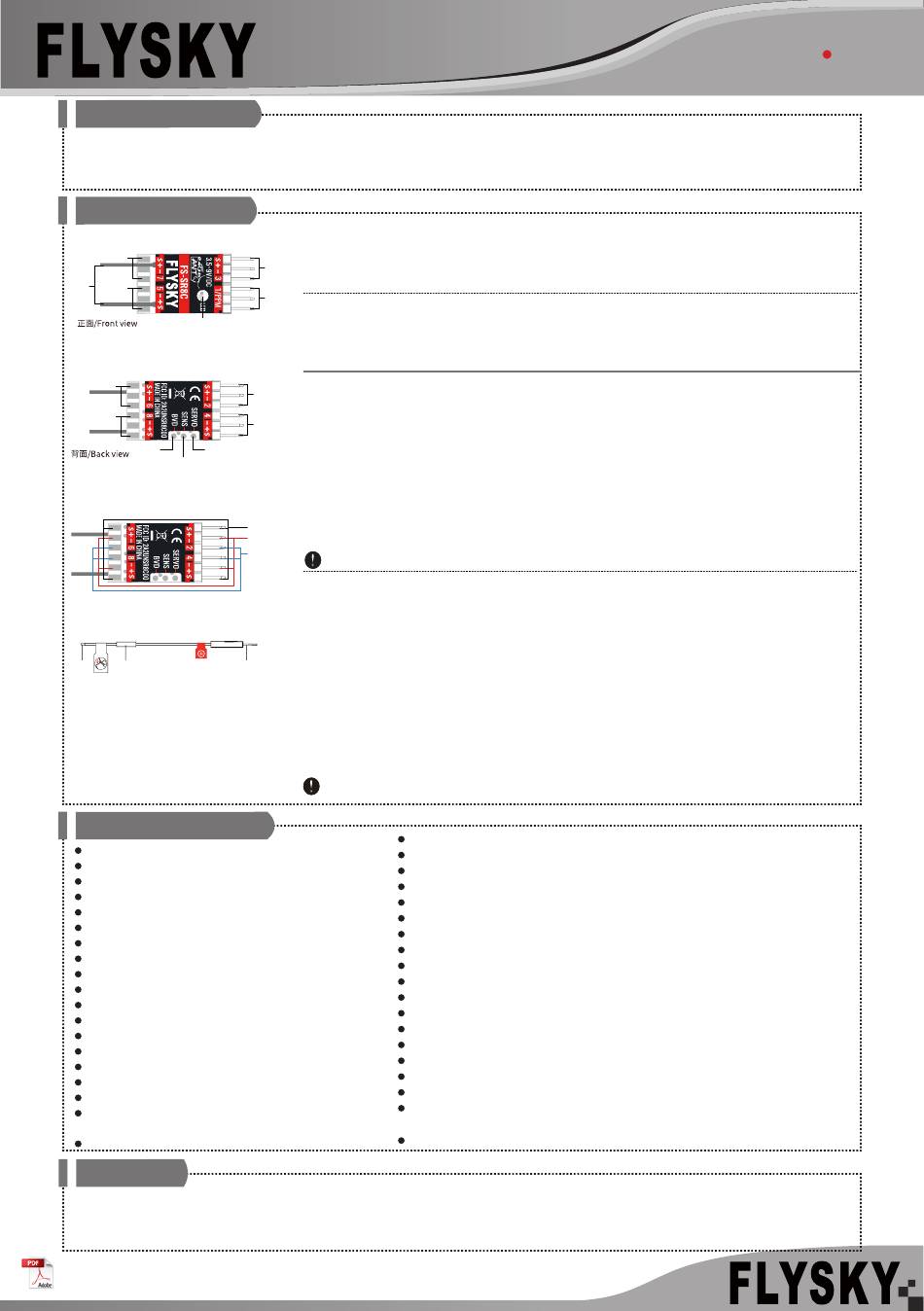

接收机概览 Overview
[4]
[3]
[5]
[6]
[7]
[8]
[9] [11]
[10]
[17] [18]
产品规格 Specifications
产品型号：FS-SR8C
适配发射机：ANT 协议发射机（如 FS-ST8）
适合机种：固定翼、三角翼、滑翔机或机器人等
通道个数：8
无线频率：2.4GHz ISM
发射功率：小于 20dBm
无线标准：ANT
通道分辨率：4096 级
天线类型：双天线 (ipex4)
遥控距离：> 800 米 ( 空旷无干扰空中距离 )
输入电源：3.5~9V/DC
工作电流：70mA/5V
输出数据：PWM/PPM/i-BUS/S.BUS
在线更新：支持
温度范围：-10℃ ～ +60℃
湿度范围：20% ～ 95％
外形尺寸：22*15*3mm（不含插针和天线）
机身重量：1g（不含插针和天线）
2g（含 4*3Pin 插针和双天线）
认证：CE，FCC ID: 2A2UNSR8C00
对码 Binding
本款接收机上电即自动进入对码状态，即每次上电后，接收机等待 1 秒，若与发射机没有建立连接，即进入对码状态，若接收机进入对码状态 10S
内未与发射机对码成功，则退出对码状态。如之前与发射机成功对码（建立连接），则退出对码状态后，继续等待与已对码的发射机建立连接。
• 当本接收机与发射机完成对码使用时， 请先打开发射机再打开接收机， 若先打开接收机， 此时若有同类发射机处于对码状态， 则可能会被错误对码，
请小心避开！
http://www.flysky-cn.com
Copyright ©2022 Flysky Technology co., ltd
FS-SR8C

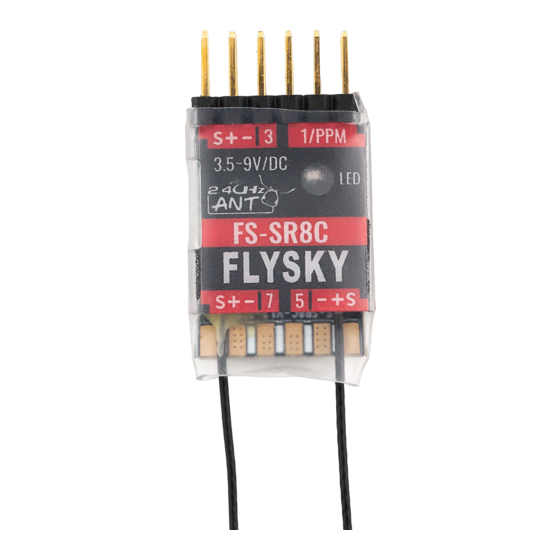

FS-SR8C is a mini receiver in compliance with the ANT protocol, supporting the
output of 8 PWM channels signals.It has two buckle-type antennas, supporting bi-
directional transmission and transfer-back function. Featuring the compact design,
FS-SR8C can be adapted for a variety of models. DIY accessories are available for
the receiver, to meet user different needs.
[1] CH1 通道接口 /PPM
[2] CH3 通道接口
[3] 天线
[4] CH7 通道接口
[2]
[5] CH5 通道接口
[1] CH1/PPM [6] LED
[1]
[2] CH3 [7] CH6
[3] Antennas [8] CH8
[9] BVD cable welding point
[4] CH7
[10] SENS signal welding joint
[5] CH5
DIY 配件介绍：
BVD 检测线：当需要使用 BVD 功能检测电压时，先将 BVD 线的焊接头端（左图 [17] 位置 ） 焊接到接收
[12]
机的 BVD 焊点处（左图 [9] 位置） ， 即可使用 BVD 功能检测电压。
注：
[13]
1. 使用 BVD 功能时，需要将检测的电池负极与接收机电源负极（左图 [16] 位置）相连；
2. BVD 电压检测范围： 0~70V 。
两组通道接口插针（对应通道 5、6、7 和 8）：当需要使用 4 个以上通道时，将相应的插针焊接到接收
机预留的通道位置处即可。
注：SENS 信号端焊点或 SERVO/S.BUS 信号端焊点：当需要使用 i-BUS 传感器或通过 i-BUS 总线信号扩展
通道时，先将信号线焊接到接收机预留的位置处 [10]，再将电源线分别连接接收机电源正负极（左图 [15]
[14]
和 [16] 位置）。
[15]
请注意焊接完毕后，用新的热缩套管套住电路板，以防止使用过程中接触金属而造成短路！
[16]
DIY accessories：
BVD cable: When you need to use the BVD function to detect voltage, first weld the BVD cable welding
joint end (in the left figure [17] ) to the receiver's BVD welding point (in the left figure [9] ). Then you can
use the BVD function to detect voltage.
Notes:
1. When using the BVD function, connect the negative terminal of the detected battery to the receiver's power
[19]
cathode (in the left figure [16]) .
2. BVD voltage detection range: 0 – 70 V.
Two sets of channel interface pins (corresponding to channels 5, 6, 7 and 8): When more than
4 channels need to be used, the corresponding pins can be welded to the reserved channel of the
receiver.
Note：When it is necessary to use i-BUS sensors or extend channels through i-BUS bus, weld the signal wire to
the reserved position in the receiver [10], and then connect the power cables to the anode and cathode on the
receiver respectively [15] and [16] shown in the left figure.
It should be noted that you use a new heat-shrinkable sleeve to cover the circuit board to prevent
from contacting with metal, so as to avoid a short circuit ！
[6] LED 灯 [11] SERVO/S.BUS 信号端焊点
[7] CH6 通道接口 [12] CH2 通道接口
[8] CH8 通道接口 [13] CH4 通道接口
[9] BVD 线焊点 [14] S( 信号端）
[10]SENS 信号端焊点 [15] +( 电源正极 )
[11] SERVO signal welding joint
[12]CH2
[13] CH4[14] Signal pin
[15] + (Power anode)
[16] - (Power cathode)
Product Name: FS-SR8C
Compatible Transmitters: Adapts transmitters with ANT protocol, such as FS-ST8
Compatible Models: Fixed-wing aircraft, delta-wing airplanes, gliders, or robots
Numbers of Channel: 8
RF: 2.4GHz ISM
Maximum Power: < 20dBm (e.i.r.p.) （EU）
2.4G Protocol: ANT
Resolution: 4096
Antenna: Two antennas (ipex4)
Distance: > 800m (Air distance without interference)
Input Power: 3.5~9V/DC
Working Current: 70mA/5V
Data Output: PWM/PPM/i-BUS/S.BUS
Online Update: Yes
Temperature Range: -10℃ ~ +60℃
Humidity Limit: 20% ~ 95%
Dimensions: 22*15*3mm (Excluding pins and antennas)
Weight: 1g (Excluding pins and antennas)
2g (Including 4*3 pins and two antennas)
Certifications: CE, FCC ID: 2A2UNSR8C00
接收机 Receiver
[16] - ( 电源负极）
[17] 焊接头
[18] BVD 线
[19] 接电池正极
[17] Welding joint
[18] BVD cable
[19] Connect to
battery anode
