FlySky FS-SR8 Manual

产品介绍 Introduction
FS-SR8 是一款采用 ANT 协议的 8 通道双向接收机，外
置双天线，设计小巧，易于安装，可适配多种模型使用。

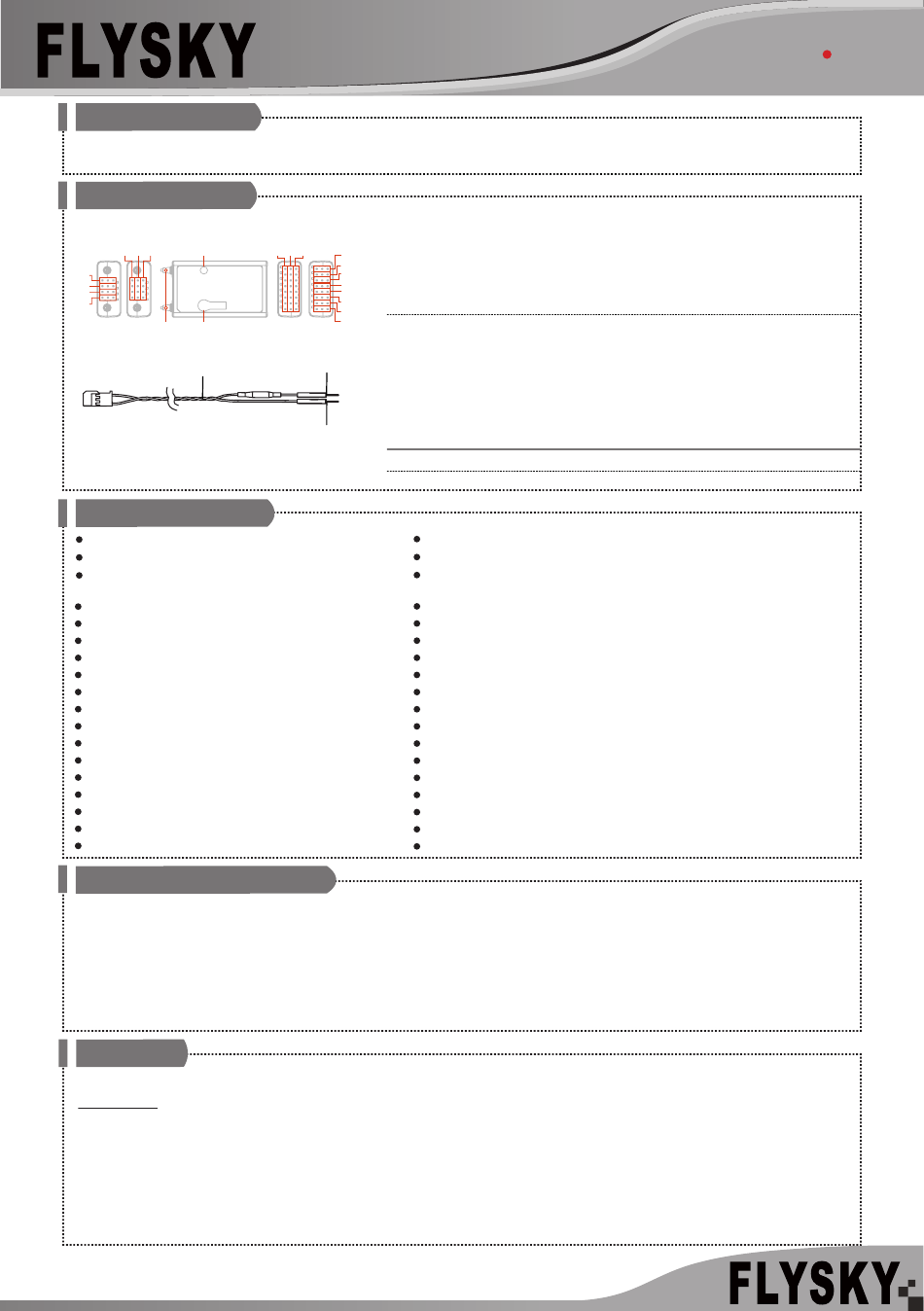

接收机概览 Overview
[13] [14] [15] [16]
[12]
[11]
[10]
[9]
[17] [18]
[19]
产品规格 Specifications
产品型号：FS-SR8
适配遥控器：FS-ST8( 支持 ANT 协议发射机）
适配模型：固定翼、 直升机、 滑翔机、 三角翼、 多轴、
穿越机、工程车、打窝船、机器人、车模
PWM 通道数：8
无线频率：2.4GHz ISM
发射功率：小于 20dBm
无线标准：ANT
通道分辨率：4096 级
天线类型：双天线
遥控距离：> 1000 米 ( 空旷无干扰空中距离 )
输入电源：3.5~9V/DC
输出数据：PWM/PPM/i-BUS/S.BUS
在线更新：支持
温度范围：-10℃ ～ +60℃
湿度范围：20% ～ 95％
外形尺寸：44.8*26.6*11.3mm
机身重量：10g
认证：CE，FCC ID: 2A2UNSR800
接口介绍 Interface Introduction
CH1~CH8 通道接口 ： 输出标准的 PWM 信号 (CH1 接口，
还支持输出 PPM 信号 )。连接舵机或其他各部件；
BVD/VCC 接口：BVD 电压检测时用于连接 BVD 功能
件 , 正常操作时用于连接电源线；
BIND 接口：对码时用于连接对码线；
SENS 接口：支持 i-BUS 传感器；
SERVO/S.BUS 接口：支持 i-BUS/S.BUS 信号输出。
对码 Binding
本款接收机支持双向对码和单向对码 , 双向对码完成后发射机将显示接收机回传的信息。
双向对码步骤：
1. 发射机选择双向通信，然后进入对码状态；
2. 本接收机支持三种方式进入对码状态：按键对码、对码线对码和通电后按键对码
• 按键对码：按住接收机对码按键同时上电，接收机 LED 灯快闪表示进入对码状态，松开对码键；
• 对码线对码：BIND 接口连接对码线后上电，接收机 LED 灯快闪，进入对码状态。注意对码成功后需取下对码线；
• 通电后按键对码：接收机上电后未与发射机通信过，长按对码键 3 秒，接收机指示灯快闪表示进入对码状态，松开对码键。
3. 接收机 LED 灯常亮，即对码成功。发射机对码成功后自动退出对码状态，对码完成；
4. 检查发射机、接收机是否正常工作。如需重新对码，请重复以上步骤。
http://www.flysky-cn.com
Copyright ©2022 Flysky Technology co., ltd
FS-SR8
FS-SR8 based on ANT protocol is a 8-channel receiver with two external
antennas and bidirectional transmission. It has a compact design. The
design of the receiver is easily to install, and it adapts a variety of models.
[1] CH1 通道接口
[2] CH2 通道接口
[3] CH3 通道接口
[4] CH4 通道接口
[15] [14] [13]
[8]
[5] CH5 通道接口
[7]
[6] CH6 通道接口
[6]
[5]
[7] CH7 通道接口
[4]
[3]
[2]
[1] CH1
[1]
[2] CH2
[3] CH3
[4] CH4
[20]
[5] CH5
[6] CH6
[7] CH7
[8] CH8
[21]
BVD 电压检测范围： 0~70V
BVD voltage detection range: 0~70V
Product Name: FS-SR8
Compatible Transmitters: FS-ST8 (Adapts transmitters with ANT protocol )
Compatible Models: Fixed-wing aircraft, helicopters, gliders, delta-wing airplanes,
multicopters, racing drones, engineering vehicles, nest boats, robots or cars
PWM Channels: 8
RF: 2.4GHz ISM
Maximum Power: < 20dBm (e.i.r.p.) （EU）
2.4G Protocol: ANT
Resolution: 4096
Antenna: Two antennas
Distance: > 1000m (Air distance without interference)
Input Power: 3.5~9V/DC
Data Output: PWM/PPM/i-BUS/S.BUS
Online Update: Yes
Temperature Range: -10℃ ~ +60℃
Humidity Limit: 20% ~ 95%
Dimensions: 44.8*26.6*11.3mm
Weight: 10g
Certifications: CE, FCC ID: 2A2UNSR800
CH1~CH8: To output PWM signal (Additional, CH1 can output PPM signal).
Can be connected to the servos, or other compatiable components.
BVD/VCC: During the battery voltage detecting process, a BVD harness is
connected here. During normal operation, the power cable is plugged into
this interface.
BIND interface: During the binding process, a bind cable is connected to
this interface.
SENS interface: For connecting i-BUS sensors.
SERVO interface: To output i-BUS or S.BUS signal.
[8] CH8 通道接口
[9] BIND 接口
[10] BVD/VCC 接口
[11] SENS 接口
[12] SERVO/S.BUS 接口
[13] -( 电源负极 )
[14] + ( 电源正极）
[9] BIND
[10] BVD/VCC(Battery voltage
detection/ Power supply interface)
[11] SENS interface
[12] SERVO/S.BUS interface
[13] - (Power cathode)
[14] + (Power anode)

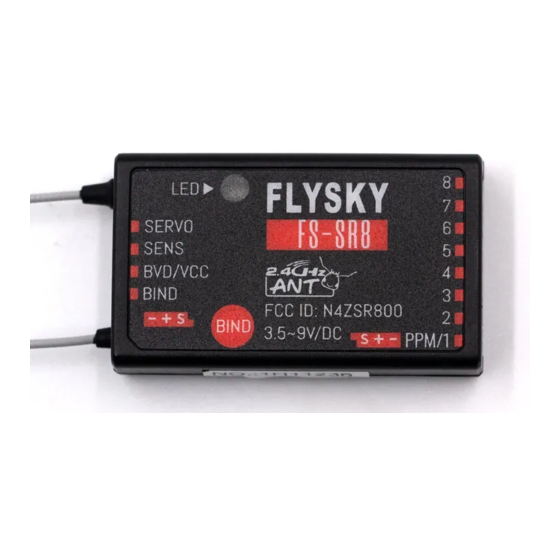

接收机 Receiver
[15] S( 信号脚）
[16] LED 灯
[17] 天线
[18] 对码按键
[19] BVD 功能配件
[20] 接电池正极
[21] 接电池负极
[15] Signal pin
[16] LED
[17] Antennas
[18] BIND button
[19] BVD harness
[20] Connect to battery anode
[21] Connect to battery cathode
