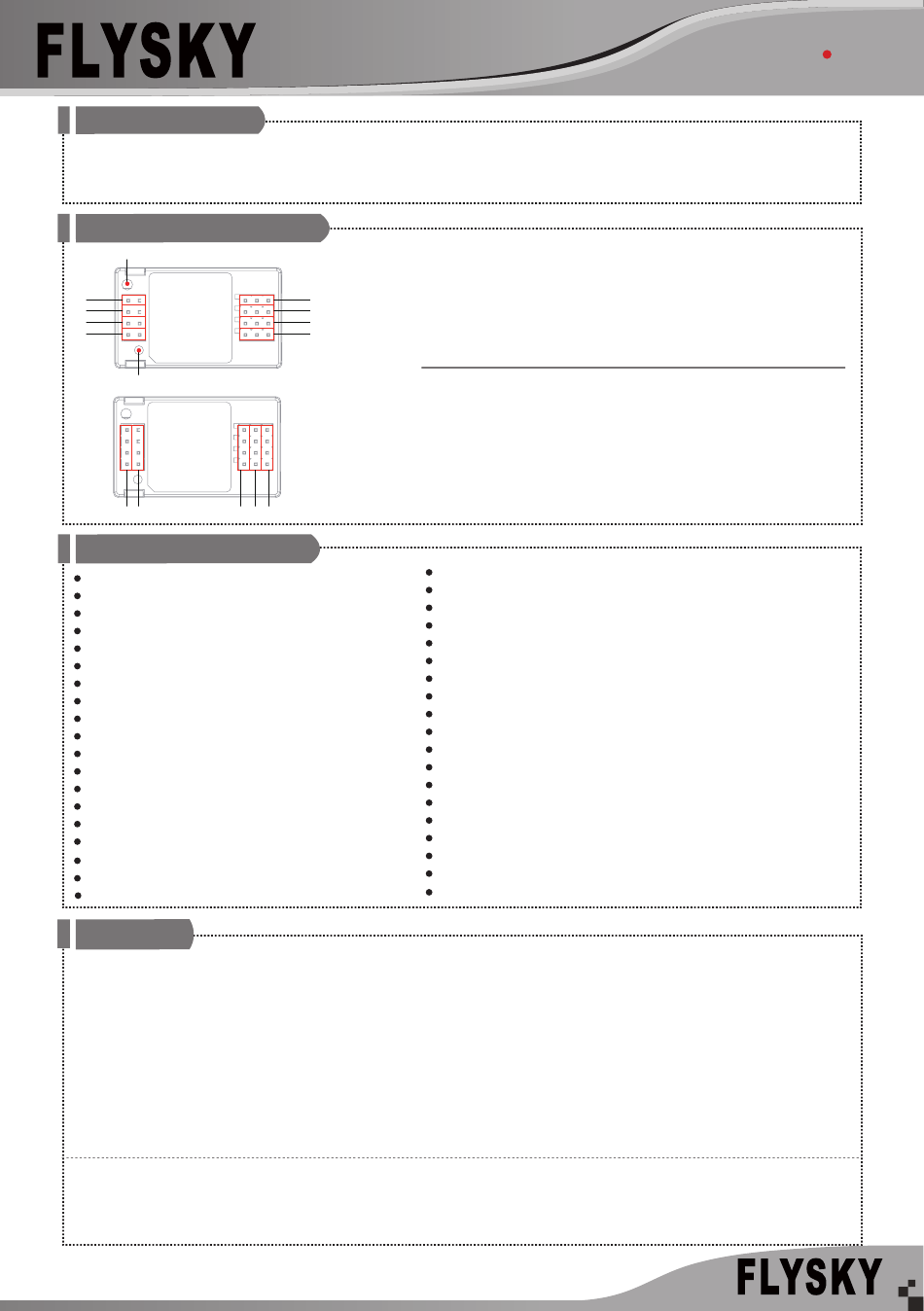

FlySky FS-R4D-BS Manual

产品介绍 Introduction
FS-R4D-BS 是一款 AFHDS 2A-BS 协议的单向接收机，
外置单天线，可输出 PWM 信号和 LED 灯控制信号，
能实现自动对码， 设计小巧轻薄， 可适配多种车型使用。

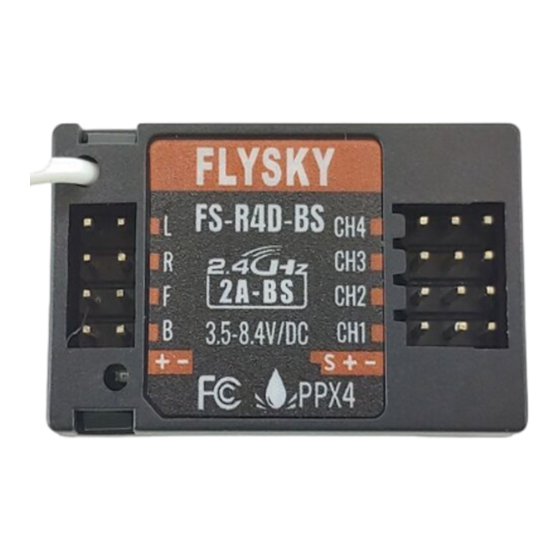

接收机概览 Receiver overview
[5]
[6]
[7]
[8]
[9]
[10]
[11] [12] [13]
产品规格 Product specification
产品型号：FS-R4D-BS
适配发射机：FS-G4P-BS
车
适合机种：
PWM 通道：4
车灯接口数：4
无线频率：2.4GHz ISM
无线协议：AFHDS 2A-BS
天线类型：单天线
输入电源：3.5 ～ 8.4V
工作电流：65mA/5V
数据输出：PWM
通道分辨率：4096
温度范围：-10℃ ~ +60℃
湿度范围：20% ~ 95％
防水等级：PPX4
在线更新：无
外形尺寸：34mm*18.4mm*11.5mm
机身重量：3.4g
认证： CE，FCC
对码 Binding
本款接收机上电即自动进入对码状态。
• 开启发射机，将发射机进入对码状态；
• 接收机上电，指示灯慢闪完成对码；
• 重启发射机，接收机指示灯常亮即可进入正常通信。
• 检查发射机、接收机、模型是否正常工作，如需重新对码，请重复以上步骤重新对码。
注：
1. 接收机在未正常通信下，会自动进入对码状态，若接收机已与发射机完成对码，请发射机先于接收机开机，避免接收机自动进入对码状态，
造成使用不便。
2. 若已完成对码的发射机未先于接收机开机或接收机未对码，接收机在上电后，将自动进入对码状态，接收机指示灯快闪。若 10s 内，接
收机和发射机未完成对码，接收机自动退出对码状态，指示灯慢闪，等待已完成对码发射机开机进入正常通信状态；若 10s 内，接收机
和发射机完成对码，接收机指示灯慢闪，重启发射机，接收机指示灯常亮，表示对码成功。The receiver will automatically enter the The
The receiver will automatically enter the binding state when it is powered on.
• Turn on the transmitter and allow it to enter the binding state;
• Power on the receiver. The indicator light flashes slowly, indicating the completion of binding;
• Restart the transmitter. The indicator light of the receiver is constantly on, indicating that normal communication can start.
Http://www.flysky-cn.com
Copyright ©2022 Flysky Technology co., ltd
FS-R4D-BS
FS-R4D-BS is an AFHDS 2A-BS protocol unidirectional receiver with an external
single antenna. It can output PWM signals and LED lamp control signals and
implement automatic binding. Its compact and light design makes it suitable
for many car models.
[4]
[3]
[2]
[1]
[14] [15]
[6] 左车灯接口
[1] CH1
[7] 右车灯接口
[2] CH2
[8] 前车灯接口
[3] CH3
[9] 后车灯接口
[4] CH4
[10] LED
[5] 天线
[5] Antenna
[6] Left light interface
[7] Right light interface
[8] Headlight interface
[9] Rear light interface
Product Model: FS-R4D-BS
Adaptive transmitter: FS-G4P-BS
Cars
Model Type:
PWM Channels: 4
Number of car light interfaces：4
RF: 2.4GHz ISM
2.4G Protocol: AFHDS 2A-BS
Antenna: Single Antenna
Input Power: 3.5-8.4V
Working Current: 65mA/5V
Data Output: PWM
Resolution: 4096
Temperature Range: -10℃ ~ +60℃
Humidity Limit: 20% ~ 95%
WaterProof: PPX4
Online Update: No
Dimensions: 34mm*18.4mm*11.5mm
Weight: 3.4g
Certification: CE，FCC
接收机 Receiver
[11] 车灯接口电源正极 (+）
[12] 车灯接口 电源负极 (-)
[13] S（信号脚 ）
[14] 通道接口电源正极（+）
[15] 通道接口电源地（-）
[11] Car light interface power anode(+）
[12] Car light interface power cathode(-)
[13] S (Signal Pin ）
[14] Channel interface power anode（+）
[15] Channel interface power cathode（-）
