FlySky FS-R7V Manual

产品介绍 Introduction
FS-R7V 是一款采用 ANT 通信协议， 提供 7 通道的双向接收机，
内置陀螺仪，外置单天线，输出 PWM 或 PPM/i-BUS/S.BUS
信号，设计小巧紧凑，可适配多种模型车和模型船使用。

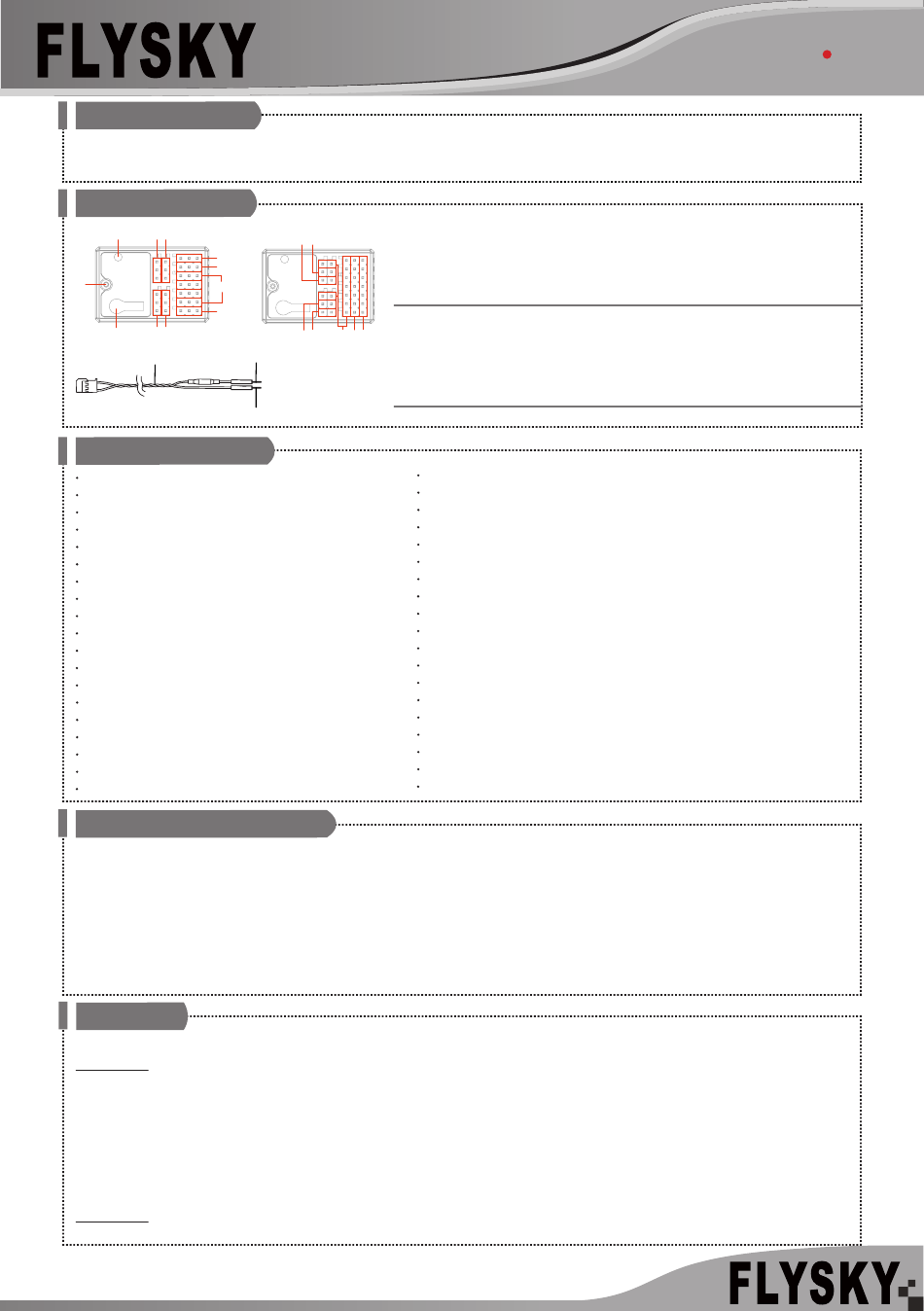

接收机概览 Overview
[10] [9] [8]
[7]
[6]
[11]
[2]-[5]
[1]
[12] [13] [14]
[18]
产品规格 Specifications
产品型号：FS-R7V
适配发射机：FS-G7P ( 支持 ANT 协议的枪控发射机 )
适配模型：车、船
PWM 通道数：7
无线频率：2.4GHz ISM
发射功率：<20dBm
天线类型：单天线
遥控距离： ≥ 300 米 ( 空旷无干扰地面距离 )
无线标准：ANT( 蚂蚁版自动跳频数字系统 )
通道分辨率：4096 级
数据输出：PWM/PPM/i-BUS/S.BUS
输入电源：3.5 ~ 9V/DC
在线更新：支持
温度范围：-10℃ ~ +60℃
湿度范围：20% ~ 95％
防水等级：PPX4
外形尺寸：35.0mm*23.3mm*13.3mm
机身重量：8.0g
认证：CE，FCC ID: 2A2UNR7P00
接口介绍 Interface Introduction
CH1~CH7：输出标准的 PWM 信号（CH1 接口，
还支持输出 PPM 信号） 。 连接舵机或其他各部件；
BVD/VCC：BVD 电压检测时用于连接 BVD 功能件 ,
正常操作时用于连接电源线；
BIND：对码时用于连接对码线；
SENS：用于连接 i-BUS 传感器；
SERVO：支持 i-BUS/S.BUS 信号输出， 支持 i-BUS
通道扩展。
对码 Binding
本款接收机支持双向对码和单向对码 , 双向对码完成后发射机将显示接收机回传的信息。
双向对码步骤：
1. 发射机选择双向通信，然后进入对码状态；
2. 本接收机支持三种方式进入对码状态：按键对码、对码线对码和通电后按键对码
• 按键对码：按住接收机对码按键同时上电，接收机 LED 灯快闪表示进入对码状态，松开对码键；
• 对码线对码：Bind 接口连接对码线后上电，接收机 LED 灯快闪，进入对码状态。注意对码成功后需取下对码线；
• 通电后按键对码：接收机上电后未与发射机通信过，长按对码键 3 秒，接收机指示灯快闪表示进入对码状态，松开对码键。
3. 接收机 LED 灯常亮，即对码成功。发射机对码成功后自动退出对码状态，对码完成；
4. 检查发射机、接收机是否正常工作。如需重新对码，请重复以上步骤。
单向对码步骤：
1. 发射机选择单向通信，然后进入对码状态；
Http://www.flysky-cn.com
Copyright ©2022 Flysky Technology co., ltd
FS-R7V

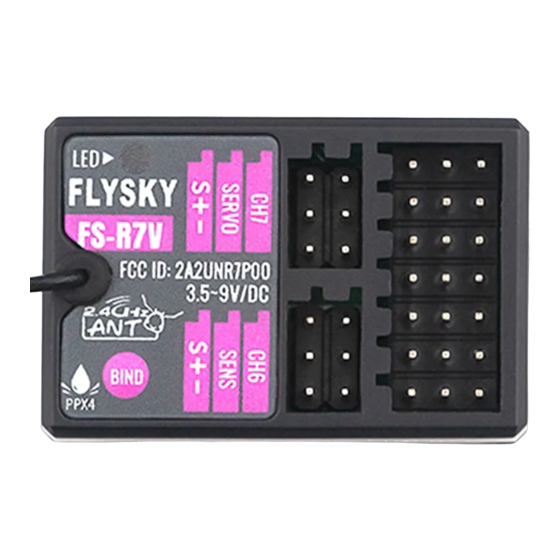

FS-R7V based on ANT protocol is a receiver which provides seven channels and
bidirectional transmission. It features an external single antenna with built-in gyroscope
and compact design, outputs of PWM or PPM/i-BUS/S.BUS signal, adaption to a variety
of model cars or boats.
[1] CH1/P
[2]-[5]CH2- CH5
[6] 对码接口
[17] [16]
[7] BVD/VCC( 电池电压检测 / 供电接口 )
[8] CH7
[9]SERVO
[1] CH1/P(PWM/PPM)
[2]-[5]CH2- CH5
[16] [17] [15] [16] [17]
[6] BIND interface
[7] BVD/VCC(Battery voltage detection/
[19]
Power supply interface)
[8] CH7
注：BVD 电压检测范围： 0~70V
[20]
CH1~CH7: To output PWM signal (Additional, CH1 can output PPM signal). Can be
connected to the servos, or other compatiable components.
BVD/VCC: During the battery voltage detecting process, a BVD harness is connected here.
During normal operation, the power cable is applied to this interface.
BIND interface: During the binding process, a binding cable is connected to this interface.
SENS interface: For connecting i-BUS sensors.
SERVO interface: To output i-BUS or S.BUS signal, and support channel expansion in i-BUS
type.
[9] SERVO
[10] LED
[11] Antenna
[12] BIND button
[13] SENS interface
[14] CH6
Note: BVD voltage detection range: 0~70V
Product Name: FS-R7V
Compatible Transmitters: FS-G7P( Adapts surface transmitters with ANT protocol)
Compatible Models: Cars or boats
PWM Channels: 7
RF: 2.4GHz ISM
Maximum Power: <20dBm (e.i.r.p.) （EU）
Antenna: Single antenna
Distance: ≥ 300m (Ground distance without interference)
2.4G Protocol: ANT
Resolution: 4096
Data Output: PWM/PPM/i-BUS/S.BUS
Input Power: 3.5 ~ 9V/DC
Online Update: Yes
Temperature Range: -10℃ ~ +60℃
Humidity Range: 20% ~ 95%
WaterProof: PPX4
Dimensions: 35.0mm*23.3mm*13.3mm
Weight: 8.0g
Certifications: CE, FCC ID: 2A2UNR7P00
接收机 Receiver
[10]LED 指示灯 [16] + ( 电源正极）
[11] 天线 [17] - ( 电源负极）
[12] 对码按键 [18] BVD 功能配件
[13] 传感器接口 [19] 接电池正极
[14] CH6 [20] 接电池负极
[15] 信号端
[15] Signal pin
[16] + (Power anode)
[17] - (Power cathode)
[18] BVD harness
[19] Connect to battery anode
[20] Connect to battery cathode
