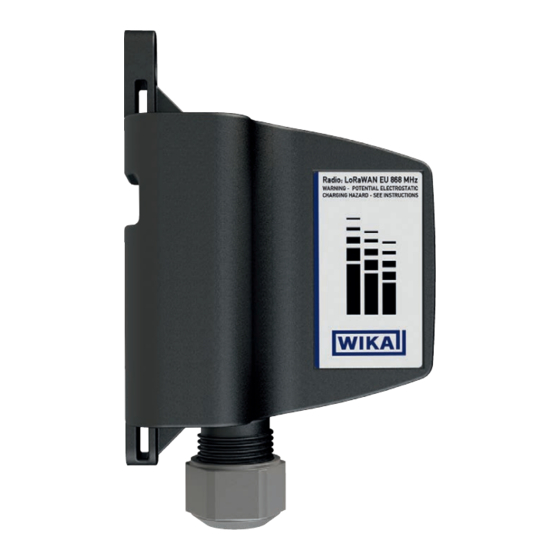

Page 1 Operating instructions Betriebsanleitung ® Radio unit with LoRaWAN for WIKA measuring instruments ® For applications in hazardous areas, model NETRIS ® Funkeinheit mit LoRaWAN für WIKA-Messgeräte ® Für Anwendungen in explosionsgefährdeten Bereichen, Typ NETRIS ® Model NETRIS...
Page 2 4 - 33 ® Betriebsanleitung Typ NETRIS Seite 34 - 66 © 02/2023 WIKA Alexander Wiegand SE & Co. KG All rights reserved. ® WIKA is a registered trademark in various countries. Prior to starting any work, read the operating instructions.
Page 3 8.3 Disposal ......27 9. Specifications Annex: EU Declaration of Conformity ® WIKA operating instructions, model NETRIS...
Page 4 Supplementary documentation: ▶ Please follow all the documentation included in the scope of delivery. Before commissioning the instrument, the operating instructions for the WIKA measuring instrument must also be observed. ▶ Model PGU23.100 and PGU26.100, item number 14520946 ▶ Model TGU73, item number 14602074 ▶...
Page 5 1. General information Further information: ■ - Internet address: www.wika.de / www.wika.com - Relevant data sheet: AC 40.03 - Special documentation: “Special documentation” of the particular WIKA measuring instrument on www.wika.de 1.1 Abbreviations, definitions Bullet ■ ▶ Instruction 1..x.
Page 6 Skilled personnel Skilled personnel, authorised by the operator, are understood to be personnel who, based on their technical training, knowledge of measurement and control technology and on ® WIKA operating instructions, model WIKA NETRIS...
Page 7 Before mounting and commissioning the instrument, ensure you read the operating instructions. → For further information on the QR code, see “Technical Recommendation TR005” of the ® LoRa Alliance at https://lora-alliance.org ® WIKA operating instructions, model NETRIS...
Page 8 3 radio unit is always operated in combination with a WIKA measuring instrument (e.g. with model PGU2x.100), the instrument with the lower Ex zone specifies the entire Ex zone. Thus, in the lower case, Ex zone 1. The WIKA ®...
Page 9 Therefore the equipment shall not be installed in a location where the external conditions are conducive to the build-up of electrostatic charge on such surfaces. In addition, the equipment shall only be cleaned with a damp cloth. ® WIKA operating instructions, model NETRIS...
Page 10 2. Wrap the WIKA radio unit in an anti-static plastic film. 3. Place the WIKA radio unit, along with shock-absorbent material, in the packaging. 4. If stored for a prolonged period of time (more than 30 days), place a bag containing a desiccant inside the packaging.
Page 11 3. Transport, packaging and storage Interim storage after assembly. In order to protect the battery when storing an already activated radio unit for a longer period of time, the radio unit can be deactivated again. ® WIKA operating instructions, model NETRIS...
Page 12 A configuration can be carried out via the cloud. 4.3 Functional principle The measuring signal is transmitted digitally from the WIKA measuring instrument via a ® cable to the NETRIS 3 and wirelessly via the antenna of the radio module to a gateway.
Page 13 Typical downlink: Configuration change (e.g. measuring rate, transmission rate, alarm parameter etc.). The WIKA radio unit automatically detects, in the case of messages to be confirmed (e.g. alarms), that the transmission packet has not arrived and transmits it again with changed transmission properties (spreading factors) until the receipt is confirmed by the system.
Page 14 Cross-check scope of delivery with delivery note. 4.7 Product passport The product passport can be accessed on the product details page of the WIKA website or via the QR code on the product label directly via the associated WIKA serial number application. Web application...
Page 15 60 °C [140 °F]. The limit value at the instrument must be fulfilled by taking appropriate measures, e.g. mounting with a distance from large, hot surfaces or vessels. ® WIKA operating instructions, model NETRIS...
Page 16 To ensure that the ingress protection level is maintained, ensure that the seal is fitted. Installation 1. Unpack the WIKA radio unit and WIKA measuring instrument and check that they are complete. 2. To mount the WIKA radio unit, use only the separately packaged mounting kit included in the scope of delivery.
Page 17 3 and WIKA measuring instrument are connected through direct mounting To mount the WIKA radio unit on the rear of the model PGU2x.100 case, only use the short screws from the scope of delivery. Tighten with a torque of 1.5 Nm. The WIKA radio unit may only be mounted on the WIKA measuring instrument up to the maximum permissible temperature at the measuring instrument of 60 °C [140 °F].
Page 18 NETRIS 3 and WIKA measuring instrument are connected at a distance (wall mounting) For wall mounting of the WIKA radio unit, only use the long screws from the scope of delivery. Notes on radiation characteristics To achieve the best possible sending quality, the radio link from the antenna to the ■...
Page 19 The receiving gateway should be in line of sight to the y-axis in order to obtain optimal ■ transmission power, see the following figure: Horizontal polarisation, x-z-plane Vertical polarisation, x-z-plane ® WIKA operating instructions, model NETRIS...
Page 20 < 150 Hz Acceleration < 0.5 g (5 m/s²) The permissible vibration load when mounting the WIKA radio unit on the rear of the case of the WIKA model PGU2x.100 measuring instrument is determined by the component with the weakest limit values.
Page 21 → LED lights up green approx. 1 s. Within 3 s, move the activation magnet over the reed switch a third time. → LED lights up green approx. 3 s. ⇒ The instrument remains switched off. ® WIKA operating instructions, model NETRIS...
Page 22 ® value via LoRaWAN . Therefore, in order to keep the battery operational for up to 5 years, an hourly measurement and transmission should not be exceeded. ® WIKA operating instructions, model WIKA NETRIS...
Page 23 QR code is not readable Unfavourable light and distance Optimisation by the operator conditions Label damaged Instrument-specific registration ® data for the LoRaWAN network can be taken from the quick start guide (included in delivery). ® WIKA operating instructions, model NETRIS...
Page 24 Individual measured Collision in the data Unavoidable. value not transmitted transmission Adaptation of infrastructure possible Mechanical damage Improper handling Replace instrument Impermissible loading at the mounting point (e.g. fire) Damaged cable ® WIKA operating instructions, model WIKA NETRIS...
Page 25 ▶ Do not use solvents or abrasives for cleaning. 1. If necessary, disable data transmission for cleaning. 2. Prior to cleaning, properly disconnect the instrument from the WIKA measuring instrument. 3. Wear the requisite protective equipment. 4. Clean the instrument with a moist cloth. The antenna connection must not come into contact with moisture! 5.
Page 26 8.2 Return Strictly observe the following when shipping the instrument: All instruments delivered to WIKA must be free from any kind of hazardous substances (acids, bases, solutions, etc.) and must therefore be cleaned before being returned. Written proof of decontamination must be enclosed with the return, see returns portal at www.wika.de.
Page 27 Dispose of old instruments with installed rechargeable batteries as a whole. There is a separate container for this at recycling centres. If possible, completely discharge the batteries before disposal and isolate contacts to prevent short-circuits. ® WIKA operating instructions, model NETRIS...
Page 28 9. Specifications 9. Specifications Overview of versions of suitable WIKA measuring instruments Model Description Bourdon tube pressure gauge PGU2x.100 → See data sheet PV 42.03 Gas-actuated thermometer → See data sheet TV 17.13 Miniature resistance thermometer → See data sheet TE 63.03...
Page 29 Electrical connection Connection type Cable length Angular connector 0.19 m [0.623 ft] ■ 2.85 m [9.35 ft] ■ Circular connector 0.5 m [1.64 ft] ■ M12 x 1 (4-pin) 2.85 m [9.35 ft] ■ ® WIKA operating instructions, model NETRIS...
Page 30 Free fall per IEC 60068-2-31 Individual packaging 1.2 m [3.94 ft] Multiple packaging 0.5 m [1.6 ft] IP65 Ingress protection per IEC/EN 60529 1) Mounting with cable ties can only be made under vibration-free conditions. ® WIKA operating instructions, model WIKA NETRIS...
Page 31 The measured data can be analysed via the visualisation in the dashboard, thus enabling remote monitoring of the process pressure. WIKA provides an app called “myWIKA wireless device” to support commissioning the measuring instrument.
Page 32 135 °C Da IECEx (option) International Hazardous areas - Ex i Zone 0 gas Ex ia [ia Ga] IIC T4 Ga Zone 20 dust Ex ia [ia Da] IIIB T 135 °C Da ® WIKA operating instructions, model WIKA NETRIS...
Page 33 Max. allowable capacitance / inductance for gas group IIC [µF] [mH] 0.05 0.02 0.01 0.005 0.002 0.001 -40 ... +60 °C [-40 ... +140 °F] Ambient temperature range Surface temperature for dust 135 °C applications ® WIKA operating instructions, model NETRIS...
Page 34 9. Specifications Dimensions in mm [in] ® WIKA operating instructions, model WIKA NETRIS...
Page 35 8.2 Rücksendung ..... . 58 8.3 Entsorgung ..... . . 59 9. Technische Daten Annex: EU declaration of conformity ® WIKA-Betriebsanleitung, Typ NETRIS...
Page 36 Wortlaut maßgebend. In diesem Dokument wird zur besseren Lesbarkeit das generische Maskulinum ■ verwendet. Weibliche und anderweitige Geschlechteridentitäten werden dabei ausdrücklich eingeschlossen. Es gelten die allgemeinen Geschäftsbedingungen in den Verkaufsunterlagen. ■ Technische Änderungen vorbehalten. ■ ® WIKA-Betriebsanleitung, Typ WIKA NETRIS...
Page 37 1. Allgemeines Weitere Informationen: ■ - Internet-Adresse: www.wika.de / www.wika.com - Zugehöriges Datenblatt: AC 40.03 - Spezialdokumentation: „Special documentation“ des jeweiligen WIKA-Messgeräts auf www.wika.de 1.1 Abkürzungen, Definitionen Aufzählungssymbol ■ ▶ Handlungsanweisung 1..x. Handlungsanweisung Schritt für Schritt durchführen ⇒...
Page 38 Benutzung gilt als Fehlgebrauch. Eigenmächtige Umbauten am Gerät unterlassen. ■ Dieses Gerät nicht in Sicherheits- oder in Not-Aus-Einrichtungen benutzen. ■ 2.3 Personalqualifikation Die in dieser Betriebsanleitung beschriebenen Tätigkeiten nur durch Fachpersonal nachfolgend beschriebener Qualifikation durchführen lassen. ® WIKA-Betriebsanleitung, Typ WIKA NETRIS...
Page 39  Konformitätszeichen + Kennnummer der Produktname   benannten oder zugelassenen Stelle Status-LED Interlligente Seriennummer   Herstelldatum (MM/JJJJ) Artikelnummer   Symbole Nicht mit dem Hausmüll entsorgen. Für eine geordnete Entsorgung gemäß nationaler Vorgaben sorgen. ® WIKA-Betriebsanleitung, Typ NETRIS...
Page 40 Zustand. Deshalb müssen defekte Geräte innerhalb eines Jahrs aus dem Ex-Bereich entfernt und ordnungsgemäß entsorgt werden. ® Die WIKA-Funkeinheit Typ NETRIS 3 trägt eine Kennzeichnung für die Zone 0. Daher darf die WIKA-Funkeinheit in den Zonen 0, 1 sowie 2 installiert und verwendet werden. Kennzeichnung Ex-Zulassung IECEx Zulassung IECEx SEV 22.0026X...
Page 41 3 immer im Verbund mit einem WIKA-Messgerät (z.B. mit Typ PGU2x.100) arbeitet, gibt das Gerät mit der niedrigeren Ex-Zone die Gesamt Ex-Zone vor. Somit im niedrigeren Fall die Ex-Zone 1. Das WIKA-Messgerät PGU2x.100 ® ist für den Einsatz in Zone 1 bescheinigt. Die Funkeinheit NETRIS 3 ist für den Einsatz in...
Page 42 Das Gerät in der Originalverpackung an einem Ort lagern, der die oben gelisteten Bedingungen erfüllt. Bereits in Betrieb genommene Geräte sind vor der Einlagerung zu reinigen, siehe 7.2 „Reinigung“. Wenn die Originalverpackung nicht vorhanden ist, dann das Gerät wie folgt außer Betrieb nehmen, verpacken und lagern: ® WIKA-Betriebsanleitung, Typ WIKA NETRIS...
Page 43 3. Transport, Verpackung und Lagerung 1. Die WIKA-Funkeinheit mithilfe des Aktivierungsmagneten deaktivieren. 2. Die WIKA-Funkeinheit in eine antistatische Plastikfolie einhüllen. 3. Die WIKA-Funkeinheit mit Dämmmaterial in der Verpackung platzieren. 4. Bei längerer Einlagerung (mehr als 30 Tage) einen Beutel mit Trocknungsmittel der Verpackung beilegen.
Page 44 Alarmgrenzen für besondere Messwerte lassen sich über das LoRaWAN -Protokoll konfigurieren. Eine Konfiguration kann über die Cloud durchgeführt werden. 4.3 Funktionsprinzip ® Das Messsignal wird vom WIKA-Messgerät via Kabel digital zur NETRIS 3 und über die Antenne des Funkmoduls drahtlos weiter an ein Gateway übertragen. ® ®...
Page 45 Typischer Downlink: Konfigurationsänderung (z. B. Messrate, Übertragungsrate, Alarmparameter etc.). Die WIKA-Funkeinheit erkennt automatisch bei zu bestätigenden Nachrichten (wie z. B. Alarmen), dass das Sendepaket nicht angekommen ist und sendet erneut mit veränderten Sendeeigenschaften (Spreizfaktoren) bis der Erhalt vom System bestätigt ist.
Page 46 2 x Kabelbinder für Rohre bis max. 80mm [3,15 in] Durchmesser ■ Lieferumfang mit dem Lieferschein abgleichen. 4.7 Produktpass Der Produktpass kann auf der Produktdetailseite der WIKA-Webseite oder über den QR-Code auf dem Produktlabel direkt unter der zugehörigen WIKA-Seriennummer- Applikation aufgerufen werden. Web-Applikation...
Page 47 9 „Technische Daten“. Die Temperatur am Gehäuse des Geräts darf einen Wert von 60 °C [140 °F] nicht überschreiten. Der Grenzwert am Gerät muss durch geeignete Maßnahmen eingehalten werden, z. B. Montage mit Abstand zu großen heißen Flächen oder Behältern. ® WIKA-Betriebsanleitung, Typ NETRIS...
Page 48 Bereich und in trockener Umgebung entfernen und dabei auf ausreichenden ESD-Schutz (z. B. ESD-Kleidung) achten. 4. Die Steckverbindung am WIKA-Messgerät gemäß der Orientierungsführung mit der WIKA-Funkteinheit zusammenstecken. 5. Die Schraube so anziehen, dass eine feste Verbindung zum Stecker vorliegt. Darauf achten, dass der Stecker nicht beschädigt wird.
Page 49 Zur Montage der WIKA-Funkeinheit an der Gehäuserückwand des Typs PGU2x.100 nur die kurzen Schrauben aus dem Lieferumfang verwenden. Mit einem Drehmoment von 1,5 Nm anziehen. Die Montage der WIKA-Funkeinheit am WIKA-Messgerät, darf nur bis zur maximal zulässigen Temperatur von 60 °C [140 °F] am Messgerät erfolgen.
Page 50 NETRIS 3 und WIKA-Messgerät sind am Prozessrohr verbunden Die Montage der WIKA-Funkeinheit am Prozess, darf nur bis zur maximal zulässigen Temperatur von 60 °C [140 °F] am Prozessrohr erfolgen. Bei Überschreiten der maximal zulässigen Temperatur muss die Möglichkeit der Montage entfernt von der Messstelle genutzt werden, siehe „NETRIS®3 und WIKA-Messgerät sind entfernt verbunden...
Page 51 Eine optimale Abstrahlcharakteristik ergibt sich, wenn die Funkeinheit mit der Z-Achse ■ nach oben montiert wird, siehe folgende Abbildung. Das Empfangsgateway sollte sich, um eine optimale Übertragungsleistung zu erhalten, ■ in Sichtlinie zur Y-Achse befinden, siehe folgende Abbildung: Horizontale Polarisation, X-Z-Ebene Vertikale Polarisation, X-Z-Ebene ® WIKA-Betriebsanleitung, Typ NETRIS...
Page 52 Beschleunigung < 0,5 g (5 m/s²) Die zulässige Schwingungsbelastung bei einer Montage der WIKA-Funkeinheit an der Gehäuserückwand des WIKA-Messgeräts Typ PGU2x.100 wird durch das Bauteil mit den schwächsten Grenzwerten bestimmt. Temperaturbelastung Die Anbringung des Geräts ist so auszuführen, dass die zulässige Betriebstemperatur, auch unter Berücksichtigung des Einflusses von Konvektion und Wärmestrahlung, weder...
Page 53 Reed-Schalter bewegen. → Die LED leuchtet ca. 1 s grün. Innerhalb von 3 s ein drittes Mal den Aktivierungsmagneten über den Reed-Schalter bewegen. → Die LED leuchtet ca. 3 s grün. ⇒ Das Gerät ist ausgeschaltet. ® WIKA-Betriebsanleitung, Typ NETRIS...
Page 54 Messgeräts durchführt und diesen Wert anschließend per ® LoRaWAN überträgt bzw. sendet. Daher sollte eine stündliche Messung und Übertragung nicht überschritten werden, um die Batterie bis zu 5 Jahre einsatzfähig zu halten. ® WIKA-Betriebsanleitung, Typ WIKA NETRIS...
Page 55 Betriebsanleitung beachten Fehlerhafte Inbetriebnahme oder unzulässige, ungeeignete Montagestelle QR-Code ist nicht Ungünstige Licht- und Optimierung durch Betreiber Abstandsverhältnisse auslesbar Etikett beschädigt Gerätespezifische Registrierungsdaten für das ® LoRaWAN -Netzwerk können dem Quick-Start-Guide (im Lieferumfang enthalten) entnommen werden. ® WIKA-Betriebsanleitung, Typ NETRIS...
Page 56 Änderungen in der Infrastruktur Infrastruktur-Verantwortlichen kontaktieren Einzelner Messwert nicht Kollision bei der Nicht vermeidbar. übertragen Datenübertragung Anpassung der Infrastruktur möglich Mechanische Unsachgemäße Handhabung Gerät austauschen Beschädigungen Unzulässige Belastung an der Montagestelle (z. B. Brand) Beschädigtes Kabel ® WIKA-Betriebsanleitung, Typ WIKA NETRIS...
Page 57 Keine Lösungs- oder Schleifmittel zur Reinigung verwenden. 1. Bei Bedarf die Datenübertragung für die Reinigung deaktivieren. 2. Vor der Reinigung das Gerät ordnungsgemäß von dem WIKA-Messgerät trennen. 3. Notwendige Schutzausrüstung verwenden. 4. Das Gerät mit einem feuchten Tuch reinigen. Antennenanschluss nicht mit Feuchte in Berührung bringen!
Page 58 8.2 Rücksendung Beim Versand des Geräts unbedingt beachten: Alle an WIKA gelieferten Geräte müssen frei von Gefahrstoffen (Säuren, Laugen, Lösungen, etc.) sein und sind daher vor der Rücksendung zu reinigen. Ein schriftlicher Dekontaminationsnachweis ist der Rücksendung beizulegen, siehe Rücksendeportal auf www.wika.de.
Page 59 ▶ Altgeräte mit eingebauten Akkus als Ganzes entsorgen. Auf Wertstoffhöfen steht dafür ein eigener Behälter bereit. Die Batterie vor der Entsorgung nach Möglichkeit vollständig entladen und Kontakte isolieren, um Kurzschlüsse zu verhindern. ® WIKA-Betriebsanleitung, Typ NETRIS...
Page 60 → Siehe Datenblatt TE 63.03 FLRU-SFI Reed-Füllstandstransmitter → Siehe Datenblatt LM 20.13 PEU-2x Drucksensor → Siehe Datenblatt PE 87.24 Basisinformationen Gehäuse Grilamid TR 90 UV ® Befestigung Befestigungsset für NETRIS 3, alle Anbauarten → Im Lieferumfang enthalten ® WIKA-Betriebsanleitung, Typ WIKA NETRIS...
Page 61 1) Bei Referenzbedingungen erfolgt stündlich (24x am Tag) eine Messung und eine Übertragung, bei Spreizfaktor 10. Elektrischer Anschluss Anschlussart Kabellänge Winkelstecker 0,19 m [0,623 ft] ■ 2,85 m [9,35 ft] ■ Rundstecker 0,5 m [1,64 ft] ■ M12 x 1 (4-polig) 2,85 m [9,35 ft] ■ ® WIKA-Betriebsanleitung, Typ NETRIS...
Page 62 Rundstecker M12 x 1 (4-polig) UWI: SSM → CM UWI: CM → SSM Winkelstecker UWI: SSM → CM UWI: CM → SSM Legende Unified WIKA Interface (UWI) Masse Versorgungsspannung Sensormodul Communication Module Einsatzbedingungen Umgebungstemperaturbereich -40 ... +60 °C [-40 ... +140 °F] -40 ...
Page 63 Grenzwerte können Alarmmeldungen als Benachrichtigung via E-Mail versendet werden. Die Analyse der Messdaten kann über die Visualisierung im Dashboard erfolgen und ermöglicht so eine Fernüberwachung des Prozessdrucks. Zur Unterstützung der Inbetriebnahme des Messgeräts wird von WIKA eine App „myWIKA wireless device“ zur Verfügung gestellt. ®...
Page 64 Zone 20 Staub II 1(1)D Ex ia [ia Da] IIIB T 135 °C Da IECEx (Option) International Explosionsgefährdete Bereiche - Ex i Zone 0 Gas Ex ia [ia Ga] IIC T4 Ga Zone 20 Staub Ex ia [ia Da] IIIB T 135 °C Da ® WIKA-Betriebsanleitung, Typ WIKA NETRIS...
Page 65 0,02 0,01 0,005 0,002 Max. zulässige Kapazität / Induktivität für die Gas Gruppe IIC [µF] [mH] 0,05 0,02 0,01 0,005 0,002 0,001 -40 ... +60 °C [-40 ... +140 °F] Umgebungstemperaturbereich Oberflächentemperatur für 135 °C Staubanwendungen ® WIKA-Betriebsanleitung, Typ NETRIS...
Page 66 9. Technische Daten Abmessungen in mm [in] ® WIKA-Betriebsanleitung, Typ WIKA NETRIS...
Page 67 Annex: EU declaration of conformity ® WIKA operating instructions, model NETRIS...
Page 68 LoRa logo are trademarks of Semtech Corporation. ® ® LoRaWAN is a trademark used under licence from LoRa-Alliance WIKA subsidiaries worldwide can be found online at www.wika.com. Importer for UK WIKA Alexander Wiegand SE & Co. KG WIKA Instruments Ltd Alexander-Wiegand-Strasse 30 Unit 6 and 7 Goya Business park 63911 Klingenberg •...
