Adattatore di gestione a 1 porta USB-C 3.2 Gen 1
1-Port USB-C 3.2 Gen 1 Managing adapter
Deutschland:
EXSYS Vertriebs GmbH
Industriestraße 8
61449 Steinbach
www.exsys.de
Manual
EX-1502HMVS
con protezione dalle sovratensioni ESD 15KV
with 15KV ESD Surge Protection
Schweiz:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Manuale
Vers. 1.0 / 28.03.25
Italia:
EXSYS Italia Srl
Via Belvedere, 45/B
I-22100 Como
www.exsys.it
Advertisement
Table of Contents
Related Manuals for Exsys EX-1502HMVS
Summary of Contents for Exsys EX-1502HMVS

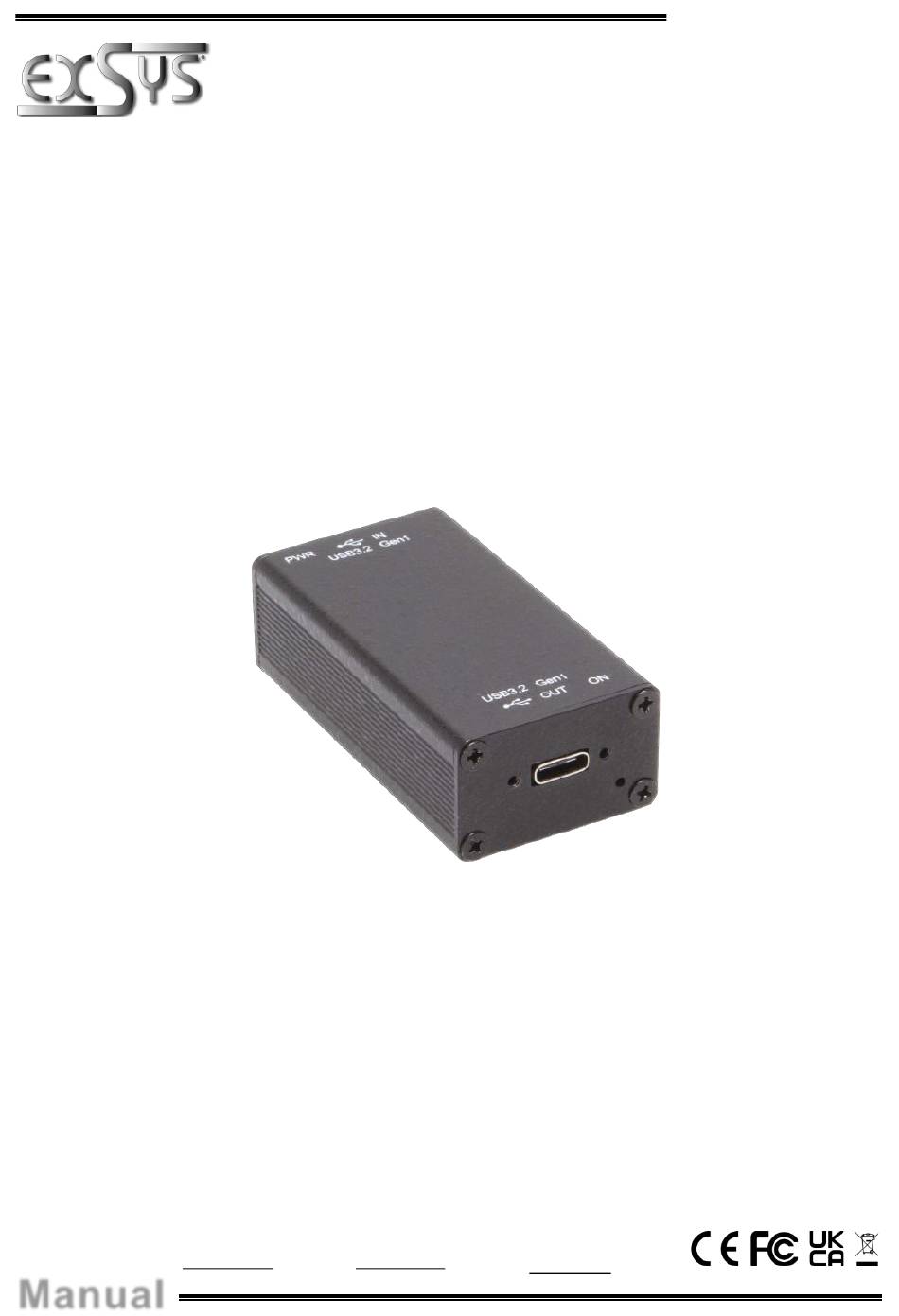

- Page 1 Adattatore di gestione a 1 porta USB-C 3.2 Gen 1 con protezione dalle sovratensioni ESD 15KV 1-Port USB-C 3.2 Gen 1 Managing adapter with 15KV ESD Surge Protection Deutschland: Schweiz: Italia: EXSYS Vertriebs GmbH EXSYS Vertriebs GmbH EXSYS Italia Srl Industriestraße 8 Dübendorfstrasse 17 Via Belvedere, 45/B 61449 Steinbach...
-
Page 2: Table Of Contents
Installazione Hardware Installazione Driver Software di gestione Pulizia Dati Tecnici Index Description Extent of Delivery Layout & Connections 11-12 Layout Connections Hardware Installation Driver Installation Management Software 13-15 Cleaning Technical Information © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 3: Descrizione
Italiano 1. Descrizione EX-1502HMVS è un adattatore di gestione USB 3.2 Gen 1 a porta singola con funzioni estese ed esclusive per applicazioni industriali. Offre una gestione avanzata delle porte per l'utilizzo in applicazioni di automazione, industriali e d'ufficio, sia come applicazione indipendente che come estensione di un hub USB esistente. -
Page 4: Struttura & Attacchi
Stato del LED Tasto Reset 3.2 Attacchi USB 3.2 Gen 1 Type-C: ATTENZIONE! Grazie alla doppia assegnazione dei pin, l'USB Type-C può essere inserito nella presa da entrambi i lati. © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 5: Installazione Hardware
USB potrebbe entrare in contatto. A tale scopo, dopo aver spento il sistema, si può toccare una guida metallica nuda. Installare l'EX-1502HMVS a parete o su una guida di supporto utilizzando il kit di guide DIN in dotazione. 3. Collegare l'ingresso USB Type-C (IN) dell'adattatore alla porta host con un cavo adatto. -
Page 6: Software Di Gestione
Una volta completata l'installazione del driver, è possibile installare le USB Hub Administrator Utilities (software di gestione) per accedere all'EX-1502HMVS da remoto. L'ultima versione del software di gestione è disponibile per il download sul sito web di EXSYS (www.exsys.ch, www.exsys.de e www.exsys.it, cerca: EX-1502HMVS). - Page 7 EX-1502HMVS Italiano 6. Software di gestione A questo punto è possibile effettuare diverse impostazioni sull'EX-1502HMVS. La porta può essere attivata/disattivata facendo clic sul numero della porta (VERDE=ATTIVO / NERO=INATTIVO). Reset hub Ripristinare le Imposta Salvare lo stato impostazioni Password della porta predefinite Per maggiori dettagli e una spiegazione dettagliata del software, è...
-
Page 8: Pulizia
Nella zona dei collegamenti, assicurarsi che non rimangano fibre del panno nella presa. Non utilizzare mai un panno umido o bagnato per la pulizia! © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 9: Dati Tecnici
Da -20° a 85° Celsius Umidità Rel.: Dal 5% al 95%, non condensato >2000 m Altitudine: Attraverso la porta USB Alimentazione: 60.20 x 33.00 x 20.00 mm Dimensione: 65 g Peso: © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 10: Description
EX-1502HMVS 1. Description The EX-1502HMVS is a single port USB 3.2 Gen 1 managing adapter with extensive and unique features for industrial applications. It provides advanced port management for use in automation, industrial and office applications, either as a stand-alone application or as an extension to an existing USB hub. -
Page 11: Layout & Connections
Status LED Reset-Button 3.2 Connections USB 3.2 Gen 1 C-Socket: Note! Due to the double assignment of the pins, the USB C-Plug can be plugged into the socket on both sides. © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 12: Hardware Installation
USB hub. This can be done by touching a bare metal rail after switching off the system. 2. Mount the EX-1502HMVS on the wall or on a DIN-Rail using the supplied DIN-Rail kit. 3. Connect the USB-C input (IN) of the adapter to the host port using a suitable cable. -
Page 13: Management Software
6. Management Software Once the driver installation is complete, you can install the management software to remotely access the EX-1502HMVS. The latest version of the management software can be downloaded from the EXSYS website (www.exsys.ch / www.exsys.de). Search for: EX-1502HMVS). Start the 'EXSYS_USBCTL-Rx.xx_Setup' located in the 'Windows' folder. - Page 14 English EX-1502HMVS 6. Management Software Now you can configure various settings on the EX-1502HMVS. Port can be switched on/off by clicking on the port number (Green=Active / Black=Inactive) Assign Save current Restart the Reset settings Password settings USB Hub For more details and an extended explanation of the software, you can also watch the installation video on our website.
-
Page 15: Cleaning
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In the area of the connectors please make sure that no fibres from the cloth remain in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Page 16: Technical Information
Operating System: 32°F to 131°Fahrenheit Operating Temperature: -4°F to 185°Fahrenheit Storage Temperature: 5% to 95% Rel. Humidity: >2000m Altitude: via USB-Port Power: 60.20 x 33.00 x 20.00 mm Size: Weight: © Copyright 2024 by EXSYS Vertriebs GmbH. All Rights Reserved...
