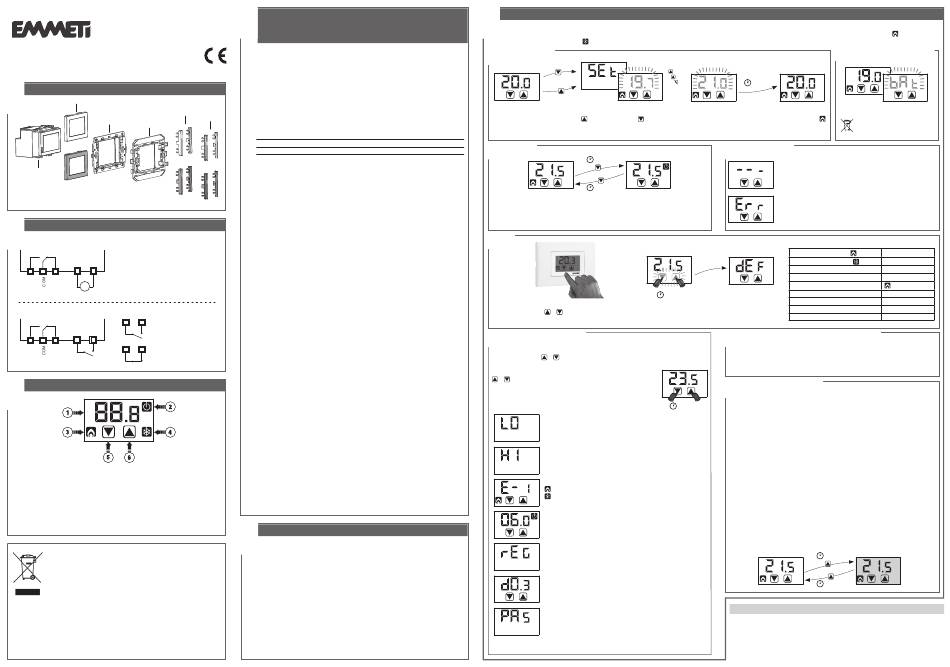

emmeti TTSI Manual

E7000152A
V3IS00751-015
Mod.
Via Brigata Osoppo, 166 Frazione Vigonovo
33074 Fontanafredda (Pn) – Italy
Tel.+39 0434567911 Fax +39 0434567901
info@emmeti.com www.emmeti.com
2
CONTENUTO DELLA CONFEZIONE
cornici
spallette
VI
telaietto A
telaietto B
termostato
Cornici e spallette sono disponibili nei colori bianco e grigio
antracite, e consentono il perfetto accoppiamento con le placche
delle serie civili riportate sul retro di questo manuale d'uso
3
SCHEMI DI COLLEGAMENTO
TTSI 230
N L
1 2 3 4 5
NA NC
230V~
TTSI CONTATTO
ESTERNO
4 5
CONTATTO
Setpoint = Setpoint impostato
ESTERNO
1 2 3 4 5
NA NC
4 5
Setpoint = Setpoint impostato - 3°C
4
LEGENDA
Campo "Temperatura ambiente"

Campo "Spento"

Campo "Attivazione - Riscaldamento"

Campo "Attivazione - Condizionamento"

Tasto " " Decrementa il campo selezionato

▼
Tasto " " Incrementa il campo selezionato

▲
Attenzione: i tasti sono attivi solo se lo strumento è correttamente inserito
nella scatola da incasso.
ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49
"Attuazione della direttiva 2012/19/UE
sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua
confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto
separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura
giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti
elettrotecnici ed elettronici.
In alternativa alla gestione autonoma è possibile consegnare l'apparecchiatura che si desidera
smaltire al rivenditore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente.
Presso i rivenditori di prodotti elettronici con superficie di vendita di almeno 400 m
possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con
dimensioni inferiori a 25 cm.
L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al
riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare
possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali
di cui è composta l'apparecchiatura.
1
Manuale d'Uso
TERMOSTATI ELETTRONICI TOUCH SCREEN
TTSI
 Leggere attentamente tutte le istruzioni
Termostati elettronici da incasso con touch screen adatti alla regolazione della
temperatura sia in riscaldamento che in condizionamento, che svolgono azioni
di tipo 1B e destinati ad operare in ambienti con grado di inquinamento 2 e
categoria di sovratensione III (EN 60730-1).
• TTSI con alimentazione a batteria e display retroilluminato monocolore,
dispone di un ingresso per collegare un contatto esterno con il quale ridurre il
setpoint impostato di 3 °C.
• TTSI 230 con alimentazione da rete elettrica, dispone di un display retroillu-
spallette
minato multicolore rosso-verde-blu il quale varia la tonalità in base allo sco-
BM
stamento tra la temperatura misurata e quella impostata come setpoint.
Codice Modello Descrizione
02018084 TTSI Termostato touchscreen a batterie con ingresso digitale
02018082 TTSI 230 Termostato touchscreen 230V con display multicolore
AVVERTENZE DI SICUREZZA
Durante l'installazione ed il funzionamento del prodotto è necessario rispettare
le seguenti indicazioni:
1) Lo strumento deve essere installato da persona qualificata rispettando
scrupolosamente gli schemi di collegamento.
2) Non alimentare o collegare lo strumento se qualche parte di esso risulta
danneggiata.
3) Dopo l'installazione deve essere garantita la inacessibilità ai morsetti di
collegamento senza l'uso di appositi utensili.
4) Lo strumento deve essere installato e messo in funzione in conformità con la
normativa vigente in materia di impianti elettrici.
5) Prima di accedere ai morsetti di collegamento verificare che i conduttori non
siano in tensione.
6) Nell'impianto elettrico a monte dello strumento deve essere installato un
dispositivo di protezione contro le sovracorrenti (solo per modello TTSI 230).
CARATTERISTICHE TECNICHE
• Alimentazione TTSI: – 2 batterie alcaline da 1,5V (tipo AAA)
– autonomia: 1 anno
– indicazione batterie scariche
• Alimentazione TTSI 230: – 230Vac (-15% ÷ +10%) 50/60Hz
– consumo massimo: 6 VA / 230Vac
• Installazione su scatola 3 moduli (tipo 503)
• Morsettiera TTSI:
– 3 morsetti per cavi da 1,5 mm 2 per relè di uscita bistabile 5A / 250 Vac
– 2 morsetti per cavi da 1,5 mm per ingresso digitale (riduzione setpoint di 3°C)
2
• Morsettiera TTSI 230:
– 3 morsetti per cavi da 1,5 mm 2 per relè di uscita bistabile 5A / 250 Vac
– 2 morsetti per cavi da 1,5 mm per alimentazione
2
• Modalità di funzionamento estate/inverno/spento (con antigelo)
• Blocco tastiera con password
• Tipo di regolazione:
– on/off con differenziale impostabile (0,1 ÷ 1°C)
– proporzionale P8 con banda 0,8°C (-0,3 ÷ +0,5°C) e periodo 8 minuti
– proporzionale P15 con banda 1,5°C (-0,7 ÷ +0,8°C) e periodo 15 minuti
• Precisione di misura: ±0,5 °C
• Risoluzione temperatura misurata: 0,1°C
• Range impostazione setpoint: 2°C ÷ 35°C
• Temperatura di funzionamento: 0°C ÷ +50°C
• Temperatura di immagazzinamento: -10°C ÷ +65°C
• Umidità di funzionamento: 20÷90% non condensante
• Meccanismo per l'estrazione dello strumento di tipo push-push (solo modello a
batterie)
• Grado di protezione: IP40
• Isolamento: rinforzato tra parti accessibili (frontale) e tutti gli altri morsetti
• Classificazione secondo il punto 6 della Comunicazione 2014/C 207/02 della
Commissione Europea: classe IV. Contributo all'efficienza energetica stagionale: 2%
5
INSTALLAZIONE
• Installare il termostato ad un'altezza di circa 1,5 m dal pavimento, al riparo
dall'irraggiamento diretto, lontano da porte, finestre, fonti di calore, posizioni
con eccesso o totale mancanza di aerazione.
• Montare la cornice bianca o grigia antracite secondo le proprie preferenze
agganciandola agli appositi dentini presenti sullo strumento.
• Effettuare i collegamenti rispettando gli schemi riportati in questo manuale.
• Fissare lo strumento nella scatola 3 moduli seguendo gli schemi di montaggio
riportati sul retro di questo foglio. Gli accessori per l'installazione presenti
nella confezione consentono il montaggio delle placche riportate nel riquadro
"placche adattabili" e sono:
è inoltre
2
- telaietto A
- telaietto B (può essere necessario rimuovere i dentini laterali)
- coppia di spallette laterali BM (sia di colore bianco che di colore grigio)
- coppia di spallette laterali VI (sia di colore bianco che di colore grigio)
- cornici di colore bianco e grigio antracite.
6
FUNZIONAMENTO
Durante il normale funzionamento il termostato visualizza il valore della temperatura rilevata e l'eventuale intervento del relè è segnalato dal simbolo
riscaldamento) o dal simbolo (modalità condizionamento).
Modifica setpoint
oppure
Normale funzionamento Modifica della temperatura desiderata (setpoint),
per incrementare per decrementare
Spegnimento
3 sec.
3 sec.
Nota: In riscaldamento (inverno), l'TTSI se spento, regola secondo la temperatura di
antigelo Toff, al fine di prevenire congelamenti dell'impianto.
Toff può assumere valori da 1 a 10°C oppure essere esclusa; in questo caso non è
garantita alcuna temperatura minima.
Reset
Estrarre il termostato dalla base e re-inserirlo (versioni a batteria) oppure togliere e ridare alimentazione (versioni a 230V).
Tenere premuti i tasti e per almeno 3 secondi durante il lampeggio della tastiera.
L'estrazione dello strumento a batterie avviene premendo sulla cornice e non tirandolo (meccanismo push-push).
Programmazione avanzata
Per accedere al menù Programmazione avanzata tenere premuti contemporaneamente
per 5 secondi i tasti e finchè compare PR.
Vengono proposti in successione le voci del menù. Per ognuna viene visualizzata la sigla
identificativa seguita dal lampeggio del relativo valore. Usare i tasti
e per modificare il valore. Il passaggio al parametro successivo
avviene trascorsi 3 secondi senza la pressione di alcun tasto. Una
volta impostati tutti i parametri viene visualizzata la scritta END e il
termostato torna al normale funzionamento salvando le modifiche
apportate.
Minimo setpoint impostabile - L0
E' il valore minimo impostabile come setpoint.
Valori impostabili: 2 ÷ 35°C
Massimo setpoint impostabile - KI
E' il valore massimo impostabile come setpoint.
Valori impostabili: L0 ÷ 35°C
Modalità di funzionamento - E-I
se collegato alla caldaia (riscaldamento)
se collegato a un impianto di condizionamento
Temperatura di antigelo - Toff
Temperatura minima mantenuta con TTSI spento
(vedi riquadro «Spegnimento»).
Valori impostabili: 1 ÷ 10 °C oppure --- (funzione esclusa)
Tipo di regolazione - REG - (solo in riscaldamento)
= on/off con differenziale impostabile
0
P8 = proporzionale con banda 0,8°C e periodo 8 minuti
P15 = proporzionale con banda 1,5°C e periodo 15 minuti
Differenziale - d0. 3 - (solo per regolazione on/off)
Differenziale (o isteresi) per la regolazione della temperatura.
Valori impostabili: 0,1 ÷ 1°C
Password per blocco tastiera - PAS
Impostare un valore tra 001 e 999 per attivare il blocco tastie-
ra. Impostare "---" per disattivare il blocco.
Se il blocco tastiera è attivo, premendo un tasto compare LoC
e viene richiesta la password. Se è inserita correttamente la
tastiera è sbloccata per i successivi 30 secondi.
Segnalazione batterie scariche
19.8
19.9
3 sec.
...
Normale funzionamento
Sostituire le batterie appena possibile!
riscaldamento acceso ( )
Messaggi di errore
Si verifica per i seguenti valori di temperatura misurata:
t < 0°C
t >50°C
Si verifica nel caso di guasto alla sonda.
In questo caso il TTSI attiva il ricevitore per 10 minuti ogni 4
ore (se la temperatura di antigelo Toff è attiva)
Valori di fabbrica
Setpoint riscaldamento
Setpoint raffrescamento
Minimo setpoint impostabile - L0
Massimo setpoint impostabile - Xi
Modalità di funzionamento
Temperatura di antigelo
3 sec.
Tipo di regolazione
Differenziale
Password
Riduzione notturna (solo per modelli a batterie)
I modelli con alimentazione a batterie dispongono di un ingresso al quale collegare
un contatto esterno (vedi schemi di collegamento).
Con contatto chiuso, il setpoint viene ridotto di 3°C rispetto a quanto impostato.
Gestione retroilluminazione
• Modelli a batterie
3 sec.
Nei modelli con alimentazione a batterie la retroilluminazione è normalmente
spenta e si accende (di colore blu) qualora si entri nei menù: modifica
setpoint, programmazione avanzata, inserimento pin.
• Modelli a 230V
Nei modelli con alimentazione a 230Vac la retroilluminazione è normalmente
accesa e sarà:
– blu se la temperatura misurata è inferiore al setpoint di almeno
0,5°C oppure se ci si trova all'interno dei menù modifica setpoint,
programmazione avanzata o inserimento pin.
– verde se la differenza tra la temperatura misurata e setpoint è minore di
0,5°C o se il termostato è in funzionamento spento
– rosso se la temperatura misurata è superiore al setpoint di almeno 0,5°C.
Spegnimento retroilluminazione
Qualora l'installazione lo renda opportuno (ad esempio in camere da letto) è
possibile spegnere la retroilluminazione. In questa condizione il termostato
continua a funzionare normalmente e la retroilluminazione si accende quando si
entra nei menù modifica setpoint, programmazione avanzata, inserimento pin.
3 sec.
3 sec.
NORME DI RIFERIMENTO
La conformità alle Direttive Comunitarie
2014/35/UE (LVD)
2014/30/UE (EMCD)
è dichiarata in riferimento alle seguenti Norme Armonizzate:
• CEI EN 60730-2-9
(modalità
Smaltire le batterie negli ap-
positi contenitori della raccolta
differenziata.
21°C
25°C
2°C
35°C
(riscaldamento)
6°C
On /Off
0,3°C
- - - (disattivata)
10-2018
