emmeti TERMEC EVO User Manual

E7001336A
Via Brigata Osoppo 166
33074 Fontanafredda fr. Vigonovo (PN), Italia
Tel. +39 0434567888
e-mail: info@emmeti.com - web site: www.emmeti.com
83,7
60
76,5

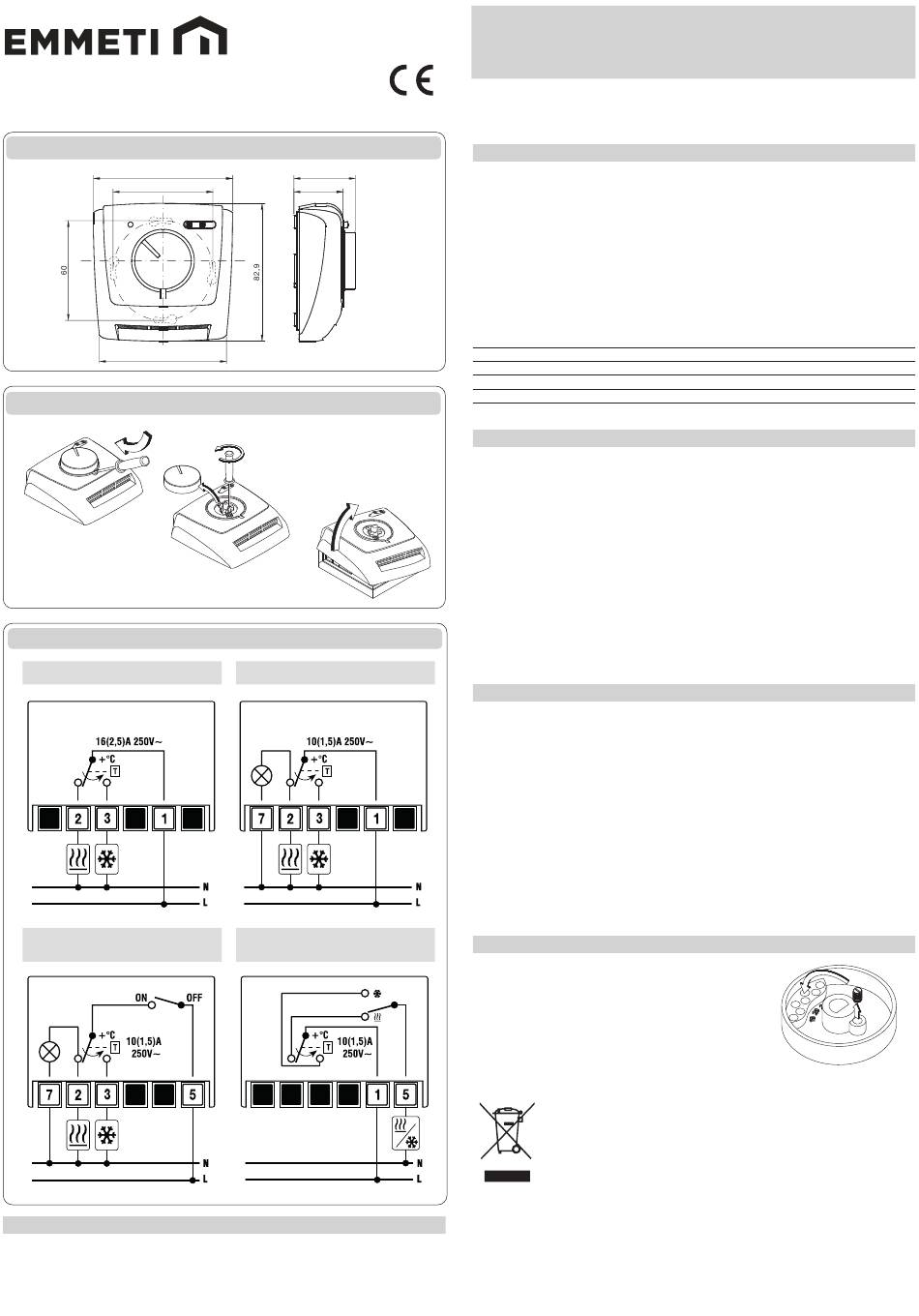

INSTALLAZIONE
COLLEGAMENTI
TERMEC EVO - 3 contatti
TERMEC EVO - 3 contatti con spia
+ interruttore On/off
NORME DI RIFERIMENTO
La conformità alle direttive comunitarie:
2014/35/UE (LVD)
2014/30/UE (EMCD)
è dichiarata in riferimento alla Norma seguente:
CEI EN 60730-2-9
TERMEC EVO
Mod.
DIMENSIONI
39
31
TERMEC EVO - 3 contatti con spia
TERMEC EVO - 2 contatti
+ commutatore Estate/Inverno
Manuale d'Uso

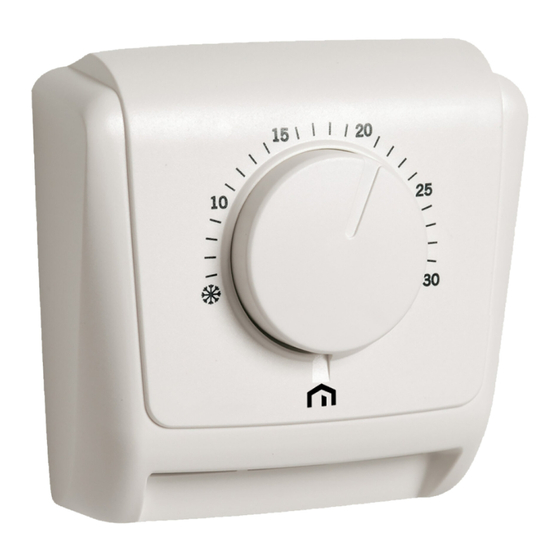

TERMOSTATO AMBIENTE A MEMBRANA A GAS
Leggere attentamente tutte le istruzioni
■ Questo termostato è particolarmente indicato per la regolazione automatica
del riscaldamento e del condizionamento dei più svariati ambienti (abitazioni,
alberghi, scuole, uffici, officine, ecc.).
AVVERTENZE DI SICUREZZA
■ Durante l'installazione ed il funzionamento del dispositivo è necessario
rispettare le seguenti indicazioni:
1) Il dispositivo deve essere installato da persona qualificata rispettando
scrupolosamente gli schemi di collegamento
2) Non alimentare o collegare lo dispositivo se qualche parte di esso risulta
danneggiata
3) Dopo l'installazione deve essere garantita la inacessibilità ai morsetti di
collegamento senza l'uso di appositi utensili
4) Il dispositivo deve essere installato e messo in funzione in conformità con la
normativa vigente in materia di impianti elettrici
5) Prima di accedere ai morsetti di collegamento verificare che i conduttori non
siano in tensione
Codice Modello
02018160 TERMEC EVO
02018162 TERMEC EVO
02018164 TERMEC EVO
02018166
TERMEC EVO
CARATTERISTICHE TECNICHE
• Termostato meccanico unipolare a montaggio indipendente
• Campo di regolazione: +5 / +30°C
• Differenziale: Δt ≤ 1°C
• Portata dei contatti: 16(2,5)A 250V~ per il modello
10(1,5)A 250V~ per i modelli
• Gradiente termico: 1°C /15 min.
• Elemento sensibile: polmone ad espansione di vapore
• Dispositivo di classe I
• Grado di protezione: IP 20
• Tipo di azione: 1B
• Contatti in argento 1000/1000
• Contatti di interruzione o commutazione
• Grado di inquinamento: 2 (normale)
• Tensione impulsiva nominale: 4kV
• Temperatura di funzionamento: 0 ÷ 40°C
• Umidità di funzionamento: 20 ÷ 90 %RH non condensante
INSTALLAZIONE
■ È consigliabile scegliere per il termostato una collocazione in una zona che rispecchi il più
possibile le condizioni di temperatura media di tutto l'ambiente. Va evitata l'immediata
vicinanza di porte, finestre, fonti di calore, posizioni con eccesso o totale mancanza di
aerazione.
Si consiglia inoltre di montare il termostato ambiente a circa 1,5 m dal pavimento.
1) Utilizzare per il fissaggio una scatola ad incasso dell'impianto elettrico con interasse fori 60
mm; in alternativa il termostato può essere applicato direttamente alla parete (sempre con
interasse fori 60 mm);
2) Sfilare la manopola, svitare la vite di tenuta del coperchio e rimuoverlo come indicato nel
disegno;
3) a) Fissare lo zoccolo alla parete
b) collegare la messa a terra del dispositivo tramite il morsetto contrassegnato con il relativo
simbolo
c) seguendo lo schema elettrico riportato all'interno del coperchio, allacciare i cavi flessibili
non separabili agli appositi morsetti a vite
d) riposizionare coperchio, vite e manopola.
UTILIZZO
1) Impostare la temperatura desiderata ruotando la manopola;
2) Per limitare il campo di impostazione:
a) Sezionare la linea di alimentazione
b) Estrarre la manopola
c) Introdurre il cavaliere limitatore
nella sede desiderata (17°C ÷ 23°C)
d) Ricollocare la manopola nella sede.
ai sensi dell'art. 26 del Decreto Legislativo 14 marzo 2014, n. 49
"Attuazione della direttiva 2012/19/UE
sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE)"
Il simbolo del cassonetto barrato riportato sull'apparecchiatura o sulla sua
confezione indica che il prodotto alla fine della propria vita utile deve essere raccolto
separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura
giunta a fine vita agli idonei centri comunali di raccolta differenziata dei rifiuti
elettrotecnici ed elettronici.
In alternativa alla gestione autonoma, è possibile consegnare gratuitamente l'apparecchiatura che si desidera
smaltire al distributore, al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente.
Presso i distributori di prodotti elettronici con superficie di vendita di almeno 400 m
possibile consegnare gratuitamente, senza obbligo di acquisto, i prodotti elettronici da smaltire con
con dimensioni inferiori a 25 cm.
L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dismessa al
riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare
possibili effetti negativi sull'ambiente e sulla salute e favorisce il reimpiego e/o riciclo dei materiali
di cui è composta l'apparecchiatura.
Funzioni
3 contatti
3 contatti con spia
3 contatti con spia + interruttore On/off
2 contatti + commutatore Estate/Inverno
02018160
02018162 02018164
,
è inoltre
2
02018166
e
