Ispring RCC Series Installation Instructions & User Manual
  1. Manuals
  2. Brands
  3. Ispring Manuals
  4. Water Filtration Systems
  5. RCC Series
  6. Installation instructions & user manual

Ispring RCC Series Installation Instructions & User Manual

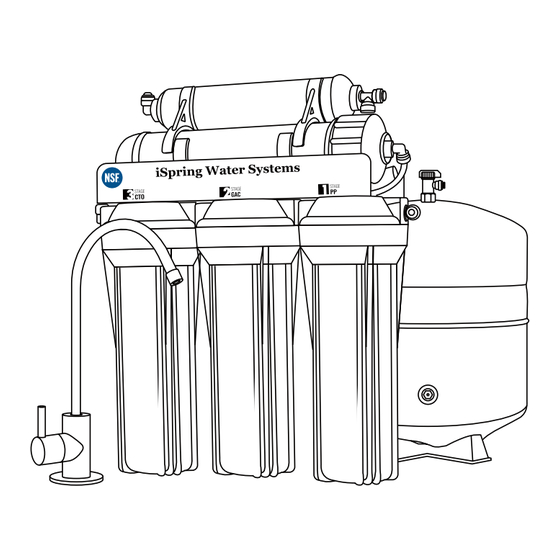

Reverse osmosis water purification system
Hide thumbs Also See for RCC Series:

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
Ver. 02/2023
Copyright ©2005-2023 ISPRING WATER SYSTEMS, LLC. All rights reserved.

Advertisement

loading
Need help?

Need help?

Do you have a question about the RCC Series and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Ispring RCC Series

Summary of Contents for Ispring RCC Series

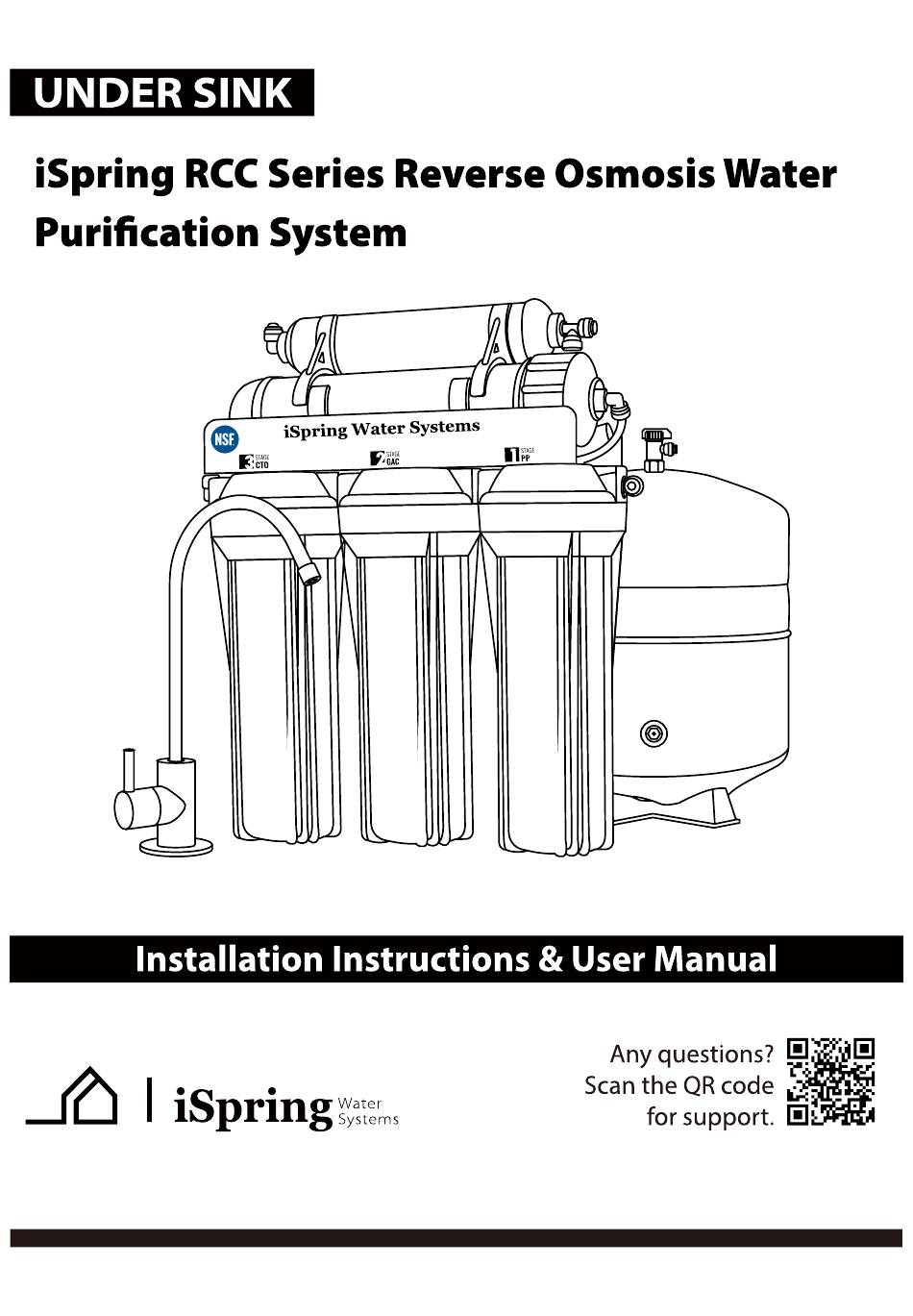

  • Page 1 Ver. 02/2023 Copyright ©2005-2023 ISPRING WATER SYSTEMS, LLC. All rights reserved.
